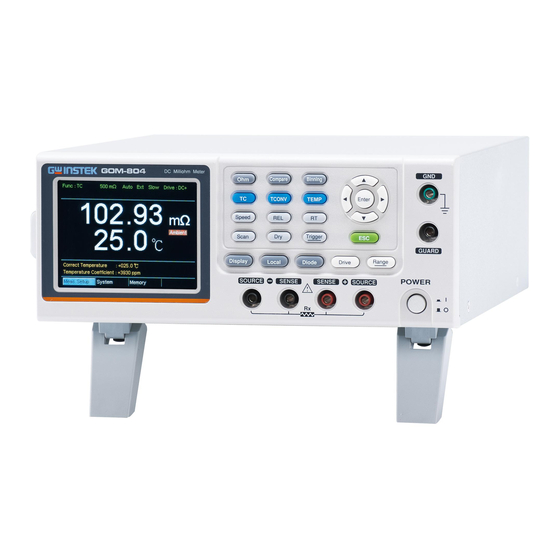

GW Instek GOM-804 Manual

Dc milliohm meter
Hide thumbs Also See for GOM-804:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
直流微欧姆计
GOM-804 & GOM-805
使用手册
固纬料号
ISO-9001 认证企业

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GOM-804 and is the answer not in the manual?

Questions and answers

Related Manuals for GW Instek GOM-804

Summary of Contents for GW Instek GOM-804

  • Page 1 直流微欧姆计 GOM-804 & GOM-805 使用手册 固纬料号 ISO-9001 认证企业...
  • Page 2 本手册所含资料受到版权保护，未经固纬电子实业股份有限公司预先授权，不得 将手册内任何章节影印、复制或翻译成其它语言。 本手册所含资料在印制之前已经过校正， 但因固纬电子实业股份有限公司不断 改善产品，所以保留未来修改产品规格、特性以及保养维修程序的权利，不必 事前通知。 固纬电子实业股份有限公司 新北市土城区中兴路 7-1 号...

  • Page 3: Table Of Contents

    目录 目录 安全说明 ................5 安全符号 ............. 5 安全指南 ............. 6 产品介绍 ................9 GOM-804/805 特性 ........... 10 主要特点 ............12 产品线 .............. 13 前面板介绍 ............14 TFT-LCD 介绍 ..........18 后面板介绍 ............20 设置 ..............21 测量 ................... 25 电阻测量...
  • Page 4 GOM-804 & GOM-805 使用手册 存储/调取 ................97 指令介绍 ................. 100 指令语法 ............100 指令表 ............. 102 BINNing 指令 ..........106 Calculate 指令 ..........111 Memory 指令........... 124 Sense 指令 ............126 Source 指令 ............. 130 Status 指令 ............131 System 指令 ............ 132 Temperature 指令...

  • Page 5: 安全说明

    GOM-804 & GOM-805 使用手册 安 全说明 本章节包含仪器操作和存储时必须遵照的重要安全说明。在操作前请 详细阅读以下内容，确保安全和最佳化的使用。 安全符号 这些安全符号会出现在本使用手册或仪器上。 警告：产品在某一特定情况下或实际应用中可能对 人体造成伤害或危及生命 警 告 注意：产品在某一特定情况下或实际应用中可能对 产品本身或其它产品造成损坏 注 意 高压危险 请参考使用手册 保护导体接线端子 大地(接地)端子 勿将电子设备作为未分类的市政废弃物处理。请单 独收集处理或联系设备供应商...

  • Page 6: 安全指南

    GOM-804 & GOM-805 使用手册 安全指南 通常 勿将重物置于仪器上  避免严重撞击或不当放置而损坏仪器  避免静电释放至仪器 注 意  请使用匹配的连接线，切不可用裸线连接  非专业维修人员，请勿自行拆装仪器  (注) EN 61010-1:2010 规定了如下测量等级，GOM-804/805 不属于等级 II, III 或 IV。 测量等级 IV：测量低电压设备电源  测量等级 III：测量建筑设备  测量等级 II：测量直接连接到低电压设备的电路  电源 AC 输入电压: 100 - 240 V AC, 50 - 60Hz, 25VA ...
  • Page 7 GOM-804 & GOM-805 使用手册 )EN 61010-1:2010 规定了如下污染程度。该仪器属于等级 2。 (注 污染指“可能引起绝缘强度或表面电阻率降低的外界物质，固体， 液体或气体(电离气体)”。 污染等级 1: 无污染或仅干燥，存在非导电污染，污染无影响  污染等级 2: 通常只存在非导电污染，偶尔存在由凝结物引起的  短暂导电 污染等级 3: 存在导电污染或由于凝结原因使干燥的非导电性污  染变成导电性污染。此种情况下，设备通常处于避免阳光直射 和充分风压条件下，但温度和湿度未受控制 存储环境 地点: 室内  存储温度: −10°C~70° C  温度范围: 0~35° C, 相对湿度: <90%RH; >35° C, ...
  • Page 8 GOM-804 & GOM-805 使用手册 英 制 电 源线 在英国使用时，确保电源线符合以下安全说明。 注意: 导线/设备连接必须由专业人员操作。 警告: 此装置必须接地 重要: 导线颜色应与下述规则保持一致: 绿色/黄色: 地线 蓝色: 零线 棕色: 火线(相线) 导线颜色可能与插头/仪器中所标识的略有差异，请遵循如下操作: 颜色为黄绿色的线需与标有字母 E，或接地标志 ，或颜色为绿色/黄 绿色的接地端子相连。 颜色为蓝色的线需与标有字母 N，或颜色为蓝色或黑色的端子相连。 颜色为棕色的线需与标有字母 L 或 P，或者颜色为棕色或红色的端子 相连。 若有疑问，请参照本仪器提供的用法说明或与经销商联系。 电缆/仪器需有符和额定值和规格的 HBC 保险丝保护： 保险丝额定值请 参照仪器说明或使用手册。 如: 0.75mm 的电缆需要...

  • Page 9: 产品介绍

    GOM-804 & GOM-805 使用手册 产 品介绍 本章节介绍了 GOM-804/805 的主要特点和前/后面板， 以及使用仪器前 的开机顺序。 请注意，本手册所含资料在印制之前已经过校正，但因固纬电子实业 股份有限公司不断改善产品，因此内容变动恕不另行通知。最新信息 和内容请见 GW Instek 网站。 特 性 GOM-804/805 特性 ..........10 主要特点 ..............12 产品线 ..............13 面 板 介 绍 前面板介绍 ............14 TFT-LCD 介绍 ............18 后面板介绍...

  • Page 10: Gom-804/805 特性

    功能。 所有设置和测量结果显示在 TFT-LCD 面板上， 可轻松使用每项功能。 每个主、次要测量结果以及它们相应的设置显示在 屏幕上。对于序列测量结果，例如 scan 或 binning 功能，以直观和易读的格式列表。 此外，该表可以调取之前使用的设置，最多可以存 储或调取 20 组功能设置。 GOM-804/805 有 10 个可选测量档位， 从 5mΩ~5MΩ， 性 能 定电流 1uA~1A，精度高达 0.05%，0.1uΩ 分辨率。 使用 4 线开尔文连接可以进行高精度稳定的测量。 GOM-804/805 可选高精度测量 10 次/秒(全范围 50000 计数)或高速测量 60 次/秒(全范围 50000 计数)， 灵活完成不同的测量任务。...
  • Page 11 GOM-804 & GOM-805 使用手册 干 电 路 测 试 GOM-805 根据 DIN IEC 512 和 ASTM B539 标准测 量开关和连接器的接触电阻。在该模式下开路电压 不超过 20mV， 避免在金属开关和连接点上出现氧化 层导致故障。仅限 GOM-805。 自 动 测 试 GOM-804/805 具有一个用于自动测试的 Handler 接 口。 Handler 接口输出 PASS、 FAIL、 HI、 LO、 READY 和...

  • Page 12: 主要特点

    GOM-804 & GOM-805 使用手册 主要特点  50,000 计数  测量档位: 5mΩ~5MΩ  最大精度 0.05%  比较功能  Binning 功能  手动或自动切换  内部或外部触发测量模式  温度测量、温度补偿和温度转换  4 线制测量方法  可选开机设置  二极管测试  报警设置，用于指定 PASS/FAIL 测试结果  采样率: 10 或 60 次/秒...

  • Page 13: 产品线

    ✘ ✔ ✔ RS-232 接 口 ✔ ✔ ✔ USB Device 接 口 ✔ ✔ ✔ Handler/EXT IO/Scan 接 ✔ ✔ ✔ 口 温 度 传 感 接 口 ✔ ✔ ✔ * GOM-804G 是安装了 GPIB 选件的 GOM-804。注：GPIB 选件不可自 行安装。该选配必须在购买前下单订购...

  • Page 14: 前面板介绍

    GOM-804 & GOM-805 使用手册 前面板介绍 Arrow keys, LCD display Function key ESC key Enter keys G O M -8 0 5 DC Milliohm Meter Compare Binning terminal TCONV TEMP Enter Speed GUARD Trigger Scan GUARD terminal Display Local Diode Drive...
  • Page 15 GOM-804 & GOM-805 使用手册 将 GND (ground)端接地 GND Terminal GUARD 端与大地具有相同电势， 但 GUARD Terminal 不可替代。 将 GUARD 端连接到测试 线的电缆屏蔽层，有助于减少噪音 GUARD 功 能 键 进入电阻测量 进入比较功能 进入 binning 功能，根据容差设置将 DUT 分成 8 个 bin。仅限 GOM-805 进入 TC (温度补偿)功能。在环境温 度下，若知道 DUT 的温度系数，该...
  • Page 16 GOM-804 & GOM-805 使用手册 进入干电路测量模式，GOM-805 根 据 DIN IEC 512 和 ASTM B539 标准 测量开关和连接器的接触电阻。 仅限 GOM-805 当处于内部触发模式时，按 Trigger Trigger 键开启外部触发模式。 当处于外部触 发模式时，按 Trigger 键完成手动触 发 当处于外部触发模式时， 长按 Trigger 键将触发模式重新设成内部触发模 式 切换标准显示模式和简洁显示模式( 无菜单和显示图标) 切换本地和远程模式 Local 进入二极管测量功能 Drive 键与上/下方向键一同使用， 可 选择测量信号: DC+, DC-, Pulse, PWM, Zero,Standby。尤其...
  • Page 17 GOM-804 & GOM-805 使用手册 Range 键与上/下方向键一同使用， 可 选择电阻测量范围 当处于自动量程模式， 按 Range 键进 入手动量程模式 取消当前设置， 根据情况光标返回默 认位置或返回之前菜单 方 向 键 , 编辑参数，浏览菜单系统，选择 参数范围 确 认 键...

  • Page 18: Tft-Lcd 介绍

    GOM-804 & GOM-805 使用手册 TFT-LCD 介绍 Function mode Range Trigger mode Rate Remote mode Average value Dry circuit Remote error Drive signal Memory REL value number Function control Main indicators measurement display Function mode settings Secondary menus 启 用 功 能 显 示...
  • Page 19 GOM-804 & GOM-805 使用手册 显示所有功能模式的测量结果 Main Measurement Display 显示功能模式的特殊设置 Function Mode Settings 显示全部菜单和功能特殊的二级菜单 Secondary Menus 进入全部测量设置菜单 Meas. Setup 进入全部系统菜单 System 保存、调取和清除存储器设置 Memory 当 Scan 完成后，显示所有通道的结 View 果 当显示模式设为 Count， 清除 Binning Clear 功能的测量结果...

  • Page 20: 后面板介绍

    GOM-804 & GOM-805 使用手册 后面板介绍 GPIB port RS232 port Handler/ Scan/ Ext I/ O GPIB RS232 HANDLER / SCAN / EXT I/O 240V , 50 60Hz 25VA MAX TC SENSOR WARNING USB B TO AVOID SHOCK, REMOVE INPUTS BEFORE OPENING.

  • Page 21: 设 置 倾斜站立

    GOM-804 & GOM-805 使用手册 设置 倾 斜 站 立 倾 斜 将支脚向前扳，如下所示 直 立 将支脚向后扳，如下所示...
  • Page 22 GOM-804 & GOM-805 使用手册 开 机 1. 连 接 确认 AC 电源电压在 100~240 V 将电源线连接 AC 电压输入端 确 认 电 源 线 的 接 地 端 与 安 全 大 地 相 连 。 这 会 影 响 注 意...

  • Page 23: 4 线制 连 接

    GOM-804 & GOM-805 使用手册 4 线制 连 接 背 景 GOM-804/805 使用 4 线制连接，测量更准确。 连 接 图 描述 Source + Source +测量电流源。连接 DUT +极 Source –接收信号回流。连接 DUT –极 Source - 监测正(+)极 Sense + 监测负(-)极 Sense - 接测试线的屏蔽层，减少噪音 Guard 提供参考地...

  • Page 24: 归零(补偿功能)

    GOM-804 & GOM-805 使用手册 归 零 (补 偿功 能 ) 背 景 补偿功能用于完成测试线的归零调整。 预设补偿后，所显示的每一个测量等于实际值与预 设补偿值的差值。 补偿功能不可与 Scan 或二极管功能一起使用 注 意 1. 短 接 线 将这些测试线全部短接，如下所示: Source+ Source- /Sense+ /Sense- 2. 设 置 REL 按 键 Before REL 3. 显 示 REL 模 式...
  • Page 25 GOM-804 & GOM-805 使用手册 测 量 电 阻 电阻测量 ............... 28 选择电阻档位 ............29 驱 动 信 号 测量信号(驱动)介绍 ..........30 选择测量信号(驱动) ..........32 速 度 选择测量速度 ............33 显 示 模 式 显示模式 ............... 34 实 时 查看实时测量 ............35 干...
  • Page 26 GOM-804 & GOM-805 使用手册 Binning 功 能 使用方向键导航到“类型”设置。 6.类型设置 按 Enter 键切换类型设置。 类型设置： Ohm,TC 注意 测量值根据选择的类型设置显示。 TC 功能比较请确认相关的 TC 设置完 成。详情请参阅第 53 页。 6.类 型 设 置 使用方向键导航到“类型”设置。 按 Enter 键切换类型设置。 类型设置： Ohm,TC 测量值根据选择的类型设置显示。 注 意 TC 功能比较请确认相关的 TC 设置完成。详情请参阅第...
  • Page 27 GOM-804 & GOM-805 使用手册 测 量 设 置 平均功能 ............... 58 测量延迟 ............... 59 触发延迟 ............... 60 触发沿 ..............61 温度单位 ............... 62 环境温度 ............... 63 电源频率 ............... 64 PWM 设置 ............. 65 系 统 设 置 系统信息 ............... 66 开机状态设置...

  • Page 28: 电阻测量

    GOM-804 & GOM-805 使用手册 电阻测量 1. 选 择 电 阻 测 量 按 进入电阻测量模式 2. 显 示 电 阻 模 式 3. 连 接 测 试 线 并 4 线电阻: 测 量 测量使用 SOURCE + 和 SOURCE – ，传感使用 SENSE + 和 SENSE –...

  • Page 29: 选择电阻档位

    GOM-804 & GOM-805 使用手册 选 择 电 阻档 位 背 景 正常电阻测量和温度补偿功能会使用到该功能。 手 动 按 Range 键，使用上下键手动选择电阻档位 自 动 换 档 长按 键开启自动换档 档 位 列 表 档 位 分 辨 率 5mΩ 0.1uΩ 50 mΩ 1 uΩ 10uΩ 500mΩ...

  • Page 30: 测量信号(驱动)介绍

    GOM-804 & GOM-805 使用手册 测 量 信 号 (驱 动 )介 绍 背 景 电阻测量有 6 种不同的测量信号：DC+, DC-, Pulse, PWM, Zero,Standby 6 种信号如下： 驱动功能仅适合 GOM-805。 GOM-804 的驱动信号固 注意 定在 DC+ 和 Standby 默认驱动信号 负驱动信号 Pulse 用于消除测试线和 DUT 连 接处形成的热电 EMF 用于避免加热...
  • Page 31 GOM-804 & GOM-805 使用手册 冲驱动信号设置消除 Vemf (见32页)。 脉冲驱动模式提供一个正和负的测量电流源。 DUT 上产生了一个正和负的测量电压，也包括 Vemf (V1+Vemf & V2+Vemf)。 为了消除 Vemf，用 V1 减 V2 后除以 2 求平均值，如下公式： 其中 Vx = 测量电压，不含 Vemf...

  • Page 32: 选择测量信号(驱动)

    GOM-804 & GOM-805 使用手册 选 择 测 量信 号 (驱 动 ) 背 景 电阻测量有 6 种不同的测量信号：DC+, DC-, Pulse, PWM, Zero,Standby。 驱动功能仅适合 GOM-805。 GOM-804 的驱动信号固 注意 定在 DC+ 和 Standby 扫描或二极管功能不可以使用驱动功能。此外，仅 电阻测量功能可以使用“Zero”驱动设置 1. 选 择 驱 动 按 键，使用上下键手动选择一个驱动信号 Drive mode...

  • Page 33: 选择测量速度

    GOM-804 & GOM-805 使用手册 选 择 测 量速 度 背 景 2 档测量速度：慢速和快速。慢速 10 次/s。快速 60 次/s。二者测量分辨率相同。 速度选择功能不适合二极管测量模式。 当使用 PWM 驱动信号或开启 Scan 功能时， 仅可以使用快速测量。 1. 选 择 速 度 按 键选择慢速和快速 Speed...

  • Page 34: 显示模式

    GOM-804 & GOM-805 使用手册 显 示 模 式 背 景 Display 键选择正常和简易显示模式。简易模式除了 显示测量和测量模式指示符以外，取消所有文本、 菜单和功能指示符 1. 选 择 显 示 模 式 按 键选择正常和简易模式 简 易 显 示 模 式...

  • Page 35: 查看实时测量

    GOM-804 & GOM-805 使用手册 查 看 实 时测 量 背 景 平均功能平均测量结果，RT 键查看实时结果。 见58页平均设置。 1. 选 择 实 时 显 示 按 键选择开启或关闭实时显示 实时测量结果显示在左下角...

  • Page 36: 干电路测量

    GOM-804 & GOM-805 使用手册 干 电 路 测量 背 景 干电路测量功能用于：最大开路电压必须保持在一 个最小值，如测量开关、继电器和连接器的接触电 阻。GOM-805 最大提供 20mV。 干电路测试用于开关和连接器的接触电阻。开关和 注 意 连接器的接触电阻测量符合 DIN IEC 512 和 ASTM B539，测量设备的开路电压不得超过 20mV DC。如 此低的电压避免分解可能出现在接触点上的氧化 物。该模式下，开路测量电压<20mV，如 DC+或脉 冲模式具有一个 6.5V 的开路测量电压。 扫描和二极管功能不可以使用干电路功能。此外， 当开启干电路功能， 仅可用 3 种驱动设置： DC+, DC- 和脉冲。...

  • Page 37: 使用触发功能

    GOM-804 & GOM-805 使用手册 1. 开 启 或 关 闭 干 按 键开启或关闭干电路测量模式 电 路 测 量 模 式 DRY 功能指示符显示在屏幕中间 使 用 触 发功 能 背 景 GOM-804/805 的电阻、温度温度补偿、温度转换、 Binning、Handler 和扫描模式使用内部或手动触发。 默认为内部触发模式。 1. 选 择 手 动 触 发...
  • Page 38 GOM-804 & GOM-805 使用手册 Internal trigger source...

  • Page 39: 二极管功能

    GOM-804 & GOM-805 使用手册 二 极 管 功能 背 景 测量工作时的二极管偏压。 1. 选 择 二 极 管 功 按 进入二极管测量模式 能 2. 显 示 二 极 管 模 式 3. 连 接 测 试 线 并 连接 Sense+, Source+ 至正极...

  • Page 40: 比 较 功 能 比较功能

    GOM-804 & GOM-805 使用手册 比较功能 背 景 比较测量值和“参考”值，带上(HI)和下(LO)限制。如 果测量值在上限和下限之间， 那么测量值判定为 IN。 三种比较模式: ABS、△% 和 % 模式。 ABS 模式显示测量值与参考值(△)的绝对差， 并将测 量值与上限(HI)和下限(LO)进行比较。 上下限为电阻 绝对值。 如果测量值在上限和下限之间，则判定测量值为 IN(pass)；如果小于下限值，则判定为 LO；如果高 于上限值，则判定为 HI。 [注：ABS 模式中的参考值仅用于参考，并不作为判 断] △%比较功能以百分比形式显示测量值与参考值的 偏差 { [(测量值-参考值)/参考值]%}...
  • Page 41 GOM-804 & GOM-805 使用手册 上限(HI)和下限(LO)设成百分比(与%比较模式一 致)。 如果测量值在上限和下限之间，则判定测量值为 IN(pass)；如果小于下限值，则判定为 LO；如果高 于上限值，则判定为 HI。 %比较模式显示与参考值的百分比[(测量值/参考 值)%]。 上限(HI)和下限(LO)设成百分比(与△%比较模式一 致)
  • Page 42 GOM-804 & GOM-805 使用手册 Compare function Measured value indicator Measured value as a percentage of the reference value Pass/ Fail judgment Reference, limits, compare mode and beep mode 如果测量值在上限和下限之间，则判定测量值为 IN(pass)；如果小于下限值，则判定为 LO；如果高 于上限值，则判定为 HI。 所有比较模式，屏幕都将显示每次判断的 IN、HI 或 LO。 1. 选 择 比 较 功 能...
  • Page 43 GOM-804 & GOM-805 使用手册 范 围 : 000.0001~ 999.9999 (mΩ/Ω/kΩ/MΩ) △、%或△%值将根据新的参考 参考值设置完成后， 注 意 值相应改变 4. 上 &下 限 设 置 使用方向键浏览上限或下限设置，按 Enter 使用左右方向键选择数位。使用上下方向键编辑数 值。按 Enter 确认设置 重复操作，设置其它限制(上限或下限) Enter 设 置 范 围 : ABS 模 式 : 000.0000~999.9999 (mΩ/Ω/kΩ/MΩ) △...
  • Page 44 GOM-804 & GOM-805 使用手册 System>Utility>Beep>Compare menu 同样可以进行蜂鸣 注 意 设置 6.类 型 设 置 使用方向键导航到“类型”设置。 按 Enter 键切换类型设置。 类型设置： Ohm,TC 测量值根据选择的类型设置显示。 注 意 TC 功能比较请确认相关的 TC 设置完成。详情请参阅第 53 页。...
  • Page 45 GOM-804 & GOM-805 使用手册 Binning 功能 背 景 Binning 功能根据 8 组上下限将待测物分成 8 个不同 bin。 在该功能下有两种比较模式：ABS 和△%模式。 1. 选 择 Binning 按 键进入 功 能 2. 选 择 比 较 模 式 使用方向键进入模式设置 按 Enter 选择 ABS 或△%比较模式。 Move Toggle...
  • Page 46 GOM-804 & GOM-805 使用手册 使用方向键进入参考值设置，按 Enter。 使用左右方向键选择数位。使用上下方向键编辑数 值和单位。按 Enter 确认设置 范 围 000.0001~ 999.9999(mΩ/Ω/kΩ/MΩ) 4. 上 限 &下 限 设 使用方向键进入第一个 bin 的上限，按 Enter 置 使用左右方向键选择数位。使用上下方向键编辑数 值和单位。按 Enter 确认设置 重复操作设置下限 重复操作设置其余 bin Enter 设 置 范 围 ABS 模 式 : 000.0000~999.9999 (mΩ/Ω/kΩ/MΩ)
  • Page 47 GOM-804 & GOM-805 使用手册 5. 蜂 鸣 设 置 使用方向键浏览蜂鸣设置 按 Enter 选择蜂鸣设置 Move Toggle Enter Beep setting 蜂 鸣 设 置 : Off, Pass, Fail System>Utility>Beep>Binning menu 同样可以进行蜂鸣设 注 意 置 6. 开 启 binning 如果是内部触发模式，自动开始 binning 功能。 如果使用手动触发模式，按...
  • Page 48 GOM-804 & GOM-805 使用手册 Count 显示模式以列表形式将结果显示在屏幕右侧， bin 设置显示在左侧。 进入 Disp 设置，按 Enter 选择显示模式 Enter 8. 如 何 清 除 Count 显示模式下，按 键。进入 Clear 设置， count 结 果 按 Enter。清除屏幕累计结果 Move Clear setting Clear results Enter...
  • Page 49 GOM-804 & GOM-805 使用手册 温度测量 背 景 选配 PT-100 温度探棒。测量温度显示在屏幕上。更 多选配 PT-100 信息，见附录154页。 温度功能仅有一档可选，但仍可以改变电阻测量范 围。 注 意 : 温度测量功能需与电阻测量功能一起使用。屏幕同 时显示两个测量值，所以即使开启温度测量功能后， 屏幕仍然显示电阻读值。因此当选择温度功能时， 屏幕显示“Ohm+T”。 1. 选 择 温 度 功 能 按 进入温度测量功能 温度与电阻值同时显示 2. 选 择 温 度 单 位 从底部菜单进入 Meas. Setup>Temperature Unit， 选择...
  • Page 50 GOM-804 & GOM-805 使用手册 4. 温 度 模 式 连 接 温度传感器使用后面板 TC Sensor 端口输入。 GPIB RS232 HANDLER / SCAN / EXT I/O PT-100 temperature 240V , 50 60Hz 25VA MAX sensor TC SENSOR WARNING TO AVOID SHOCK, REMOVE INPUTS BEFORE OPENING.
  • Page 51 GOM-804 & GOM-805 使用手册 温度补偿 背 景 如果需要知道待测物在某个特定温度下的电阻，可 以使用补偿功能。该功能模拟在特定温度下的待测 物电阻值。如果知道环境温度和待测物的温度系数， 可以计算出待测物在任何温度下的电阻值。 温度补偿公式： 其中: = 测量电阻值(Ω) = 校正电阻值(Ω) = 推测绝对温度 = 校正温度(º C) t = 当前环境温度(º C) α = 在校正温度下的电阻温度系数 1. 选 择 温 度 补 偿 按 进入温度补偿功能 模 式...
  • Page 52 GOM-804 & GOM-805 使用手册 2. 环 境 温 度 环境温度可以用 PT-100 或手动设置进行测量。 如果使用 PT-100，应关闭环境温度设置。如果不使 用 PT-100，那么环境温度需要设成手动。 从底部菜单进入 Meas. Setup > Ambient Temperature， 设置环境温度 设置详情见63页 范 围 Off, -50.0 º C ~ 399.9º C 3. 温 度 补 偿 使用方向键进入欲测温度(Correct Temperature)或温...
  • Page 53 GOM-804 & GOM-805 使用手册 3. 温 度 补 偿 连 接 传感器连接: GPIB RS232 HANDLER / SCAN / EXT I/O PT-100 temperature 240V , 50 60Hz 25VA MAX sensor TC SENSOR WARNING TO AVOID SHOCK, REMOVE INPUTS BEFORE OPENING. SER.NO. LABEL 注: 如果没有连接传感器，需要手动设置环境温度...
  • Page 54 GOM-804 & GOM-805 使用手册 温度转换 背 景 如果知道待测物的初始温度、推测的零电阻温度和 初始电阻，那么温度转换功能就可以计算出在所给 电阻下待测物的温度改变。 推算出的结果可以计算 最终温度(T)或温度差(△T)*。 温度转换功能公式如下: 其中: = 电阻@温度 t = 电阻@温度 t = 在 º C**下推测的零电阻温度 = 温度@R =温度@R 该功能可以计算变压器绕组、电动机或其它材料的 温度。 *(T) 最终温度 = t = △T +T ) 环境温度 = 测量 R 时的环境温度。T...
  • Page 55 GOM-804 & GOM-805 使用手册 常 见 推 测 的 零 电 当温度上升时，金属导体的电阻率增加；同样的， 阻 温 度 当温度降低时，电阻率减小。推测的零电阻温度仅 是推测的温度，在该温度下材料无电阻。该值与材 料的温度系数有关。注：推测的零电阻温度属于理 想值，并不是现实值。 材料 推测的零电阻温度 º C 银 -243 铜 -234.5 金 -274 铝 -236 钨 -204 镍 -147 铁 -162 1. 选 择 温 度 补 偿...
  • Page 56 GOM-804 & GOM-805 使用手册 2. 初 始 电 阻 , 初 使用方向键进入初始电阻、初始温度或常数(推测的 始 温 度 和 常 数 设 初始电阻温度)，按 Enter 置 使用左右方向键选择数位。使用上下方向键编辑数 值。按 Enter 确认设置 000.0001~999.9999 mΩ, Ω, kΩ, 初始电阻 MΩ 初始温度 -50.0 ~ +399.9 ℃ 常数 000.0~999.9 3. 显 示 模 式...
  • Page 57 GOM-804 & GOM-805 使用手册...
  • Page 58 GOM-804 & GOM-805 使用手册 测量设置 背 景 设置多种测量模式。 平 均 功 能 背 景 使用平均功能进行平均测量值。平均功能需设置样 本数；样本数越多，测量结果越平滑。默认为关闭 状态。 1. 选 择 平 均 设 置 在任一主屏幕，按 键。 Meas. Setup menu icon 进入 Meas. Setup，按 Enter 进入 Average，按 Enter Move Select menu...
  • Page 59 GOM-804 & GOM-805 使用手册 测 量 延 迟 背 景 在每组测量之间插入一个延迟时间。默认为关闭状 态。 如果默认测量启动时间不充足，那么测量延迟设置 对这些需要一些时间充电的元器件来说非常有用。 足够的延迟时间使仪表避免瞬态干扰的影响，常见 于测量电流源对待测物的反应。 1. 选 择 测 量 延 迟 在任一主屏幕，按 键 Meas. Setup menu icon 设 置 进入 Meas. Setup，按 Enter 进入 Measure Delay，按 Enter Move...
  • Page 60 GOM-804 & GOM-805 使用手册 触 发 延 迟 背 景 当识别外部触发信号时，加入一个延迟设置。正常 情况下，在一段固定时间内信号没有触点颤动时识 别外部触发，这个时间被称作颤动监测视窗。保证 外部触发信号在识别之前就是稳定的。触发延迟时 间刚好在颤动监测视窗结束后开始。 默认为关闭状态 Handler/Scan/Ext I/O 接口的 Pin 2 用作外部触发，详 注 意 情见74页 Pinout 1. 选 择 触 发 延 迟 在任一主屏幕，按 键 Meas. Setup menu icon 设 置...
  • Page 61 GOM-804 & GOM-805 使用手册 触发延迟 OFF, ON: 0 ~ 1000ms 如果在按 ENTER 之前按 ESC，则退出延迟触发设置 注 意 触 发 沿 背 景 设置上升或下降外部触发沿。默认为上升触发沿。 1. 选 择 触 发 沿 设 在任一主屏幕，按 键 Meas. Setup menu icon 置 进入 Meas. Setup，按 Enter 进入...
  • Page 62 GOM-804 & GOM-805 使用手册 温 度 单 位 背 景 所有温度测量值的单位可以设成华氏度或摄氏度。 1. 选 择 温 度 单 位 在任一主屏幕，按 键 Meas. Setup menu icon 设 置 进入 Meas. Setup，按 Enter 进入 Temperature Unit，按 Enter Move Select menu Enter or setting 2.显...
  • Page 63 GOM-804 & GOM-805 使用手册 环 境 温 度 背 景 设置环境(室内温度)，用于在缺少 PT-100 温度传感 器时进行温度补偿或温度转换功能。详情见51页和 54页。 1. 选 择 环 境 温 度 在任一主屏幕，按 键 Meas. Setup menu icon 设 置 进入 Meas. Setup，按 Enter. 进入 Ambient Temperature，按 Enter Move Select menu...
  • Page 64 GOM-804 & GOM-805 使用手册 电 源 频 率 背 景 选择适当的电源滤波器， 减少 AC 电源频率对毫欧姆 测量值的影响。默认为 AUTO。 1. 选 择 电 源 频 率 在任一主屏幕，按 键 Meas. Setup menu icon 设 置 进入 Meas. Setup，按 Enter 进入 Line Frequency，按 Enter Move...
  • Page 65 GOM-804 & GOM-805 使用手册 PWM 设 置 背 景 设置 PWM Drive 的占空比，可设成 ON time 和 OFF time。 OFF time time Drive 设置详情见30页 1. 选 择 PWM 设 在任一主屏幕，按 键 Meas. Setup menu icon 置 进入 Meas. Setup，按 Enter 进入 PWM，按 Enter...
  • Page 66 GOM-804 & GOM-805 使用手册 系统设置 背 景 查看系统信息、设置开机状态、远程接口、屏幕亮 度、外部接口、蜂鸣设置以及进入校准菜单。 系 统 信 息 背 景 系统信息显示厂商、型号、软件版本、序列号。与 *idn?指令(见149页)返回值一致。 1. 查 看 系 统 信 息 在任一主屏幕，按 键 System menu icon 进入 System，按 Enter 系统信息显示在屏幕上方 Move Select menu Enter or setting 按 ESC 退出系统菜单...
  • Page 67 GOM-804 & GOM-805 使用手册 开 机 状 态设 置 背 景 可调取之前的设置或默认设置。 1. 选 择 开 机 状 态 在任一主屏幕，按 键 System menu icon 设 置 进入 System，按 Enter 进入 Power On Status Setup，按 Enter Move Select menu Enter or setting 2.
  • Page 68 GOM-804 & GOM-805 使用手册 接 口 背 景 远程接口设成 RS232、GPIB 或 USB。 仅 GOM-804G 和 GOM-805 配有 GPIB 接口 注 意 1. 选 择 接 口 设 置 在任一主屏幕，按 键 System menu icon 进入 System，按 Enter 进入 Utility，按 Enter Move 进入...
  • Page 69 GOM-804 & GOM-805 使用手册 亮 度 背 景 设置 TFT-LCD 板的背光亮度。 1. 选 择 亮 度 设 置 在任一主屏幕，按 键 System menu icon 进入 System，按 Enter 进入 Utility，按 Enter Move 进入 Brightness，按 Enter Select menu Enter or setting 2. 显 示 亮 度 设 置...
  • Page 70 GOM-804 & GOM-805 使用手册 自 定 义 管脚 背 景 External I/O User Define Pin Setting 设置后面板 Handler/Scan/EXT I/O 端口上 Define 1 和 Define 2 管 脚的逻辑电平和开启电平。 比较功能或 bin 功能可使 用 External I/O Pin。 逻辑设置为 pass、 fail、 high、 low 或 bin grade 的结果。...
  • Page 71 GOM-804 & GOM-805 使用手册 GOM-804 不可用 Bin 逻辑. 注 意 如果在按 ENTER 之前按 ESC，则退出所选外部 I/O 设 置 Handler 模式 背 景 Handler 模式设置来自 Handler 接口结果信号的动作。 两种设置：Clear 和 Hold。Clear 设置：在开启下一 个动作之前清除上一个测试的结果；Hold 设置：保 持上一个测试的结果直至完成随后的动作。 以如下时序图为例，所有结果信号均为开启高电平。 Clear 例 子 Clear：在 EOT 信号的下降沿清除所有结果信号 (PASS, Fail, High, Low)，并在 EOT 信号的上升沿输...
  • Page 72 GOM-804 & GOM-805 使用手册 Hold 例 子 Hold：保持上一个测试结果，直至完成当前测试 EOT falling EOT rising edge edge Trigger Ready Pass Fail High New results Previous Previous results results held 1. 选 择 External 在任一主屏幕，按 键 System menu icon I/O 设 置 进入 System，按 Enter 进入...
  • Page 73 GOM-804 & GOM-805 使用手册 蜂 鸣 背 景 设置按键音、比较和 Binning 功能的声音。 对于比较和 Binning 功能，蜂鸣音可为 Pass 或 Fail 判断。 1. 选 择 蜂 鸣 设 置 在任一主屏幕，按 键 System menu icon 进入 System，按 Enter 进入 Utility，按 Enter Move 进入 Beep，按 Enter...
  • Page 74 GOM-804 & GOM-805 使用手册 高 压 保 护 背 景 用于启用或禁用 HVP（高压保护）的功能，当 DUT 携带高压时，该功能会立即中断对 DUT 的输出，并 显示警告。另一方面，如果 HVP 被关闭，输出测试 在任何情况下都不会中断。然而，不必担心，因为 在内部部署了另一个硬件保护，即使在 HVP 失活时 发生高压，输出测试也将停止。 1. 选 择 高 压 保 护 在任一主屏幕，按 键 设 置 进入 System，按 Enter 进入 Utility，按 Enter 进入...
  • Page 75 GOM-804 & GOM-805 使用手册 ANDLER/扫描接口 Handler 介绍 ............76 Handler Handler 接口的管脚定义 ........78 用于 Binning 和比较功能的用于 Binning 和比较功能 的 Handler 接口 ............. 78 扫 描 扫描介绍 ..............80 SCAN 接口的管脚定义 .......... 81 扫描接口 ..............81 扫描设置 ..............81 扫描输出 ..............86 GOM-802 兼...

  • Page 76: Handler Handler 介绍

    GOM-804 & GOM-805 使用手册 Handler 介绍 背 景 根据比较或 Binning 功能的测试结果，Handler 接口 可对元器件进行分级。 当使用比较或 Binning 功能时 ，开启 handler 接口的适当管脚。 17 TTL 输出和 1 TTL 输入。Handler 接口仅可以在 Binning 功能或比较测量模式下使用。 相关功能和设置请见如下页码： 注 意 比较功能: 40 Binning 功能: 44 Ext I/O 设置: 70 Handler 模式设置: 71...
  • Page 77 GOM-804 & GOM-805 使用手册 PASS High when the compare result is IN (pass). 所有管脚定义，请参考如下列表 所有 pin 和 VINT(+5V) pin 的输出电流不得超过 60mA 注 意...

  • Page 78: Handler 接口的管脚定义

    GOM-804 & GOM-805 使用手册 Handler 接口的管脚定义 管脚分配与功能模式有关。如下管脚仅适合 Binning 或比较功能。 HANDLER / SCAN / EXT I/O 用 于 Binning 和比 较 功 能的 Handler 接 口 Name Description Active modes 预留 1, 17 触发单次测量 Trigger 接地 3, 14, 当比较结果为 HI 或 LO (fail)时，...
  • Page 79 GOM-804 & GOM-805 使用手册 Userdefine2 当满足 user define2 逻辑条件时， Compare , Binning 高或低电平 Userdefine1 当满足 user define1 逻辑条件时， Compare , Binning 高或低电平 外部 DC 电压，接收范围+5V VEXT 当测量完成时，高电平。仪器准备 Ready trigger 下一次触发 mode 当 binning sorting 结果在 bin6 设置 Bin6 Binning Out 范围内，高电平...

  • Page 80: 扫描介绍

    GOM-804 & GOM-805 使用手册 扫描介绍 背 景 扫描功能最多自动分级 100 个元器件。当开启扫描 功能时，开启 handler 接口的相应管脚。 总计 6 个输出、 3 个输入、 1 个 GND 和 Power (+5V) pin。 接口和管脚分配 25Pin D-SHELL (母头) 管脚分配 控制继电器输出 Relay Pass 信号。表示比较结果为 IN(pass) Pass Low 信号。表示 LO 比较结果...

  • Page 81: Scan 接口的管脚定义

    GOM-804 & GOM-805 使用手册 扫 描 接 口的 管脚 定 义 管脚分配与功能模式有关。如下管脚仅适合扫描功能。 扫 描 接 口 Name Description In/Out 1,9-13,15-17,21,2 Reserved 3-25 Trigger Start for Scan measurement. 3,14,18 Ground. High High signal. Indicates a HI compare result. Clock The clock signal will pulse high when each group of output signals (Relay, Pass, Low, High) are ready.
  • Page 82 GOM-804 & GOM-805 使用手册 背 景 该功能依序最多扫描 100 个通道，并将每通道待测 物的电阻分级到一个参考值。将一个自动化的 handler 或测试夹具连接待测物和测量终端，以及控 制每个扫描时间的扫描接口。 Scan I/O GOM-805 Measurement terminals Source- S+ Source+ Automated Handler/Test Fixture Channel · · · · · DUT 1~N 注：用户提供自动化的 handler/测试夹具。技术支持 请联系您的经销商。 每个待测物的分级本质上与比较功能(见40页)一致。 不同之处在于，扫描功能依序最多比较 100 个待测 物，而比较功能一次仅比较一个待测物。...
  • Page 83 GOM-804 & GOM-805 使用手册 对于这两种扫描模式，IN、HI 或 LO 在每次判断后 显示在屏幕上(如果每个判断之间的时间不是太快)。 显 示 介 绍 1. 选 择 扫 描 功 能 按 进入扫描模式 2. 选 择 比 较 模 式 使用方向键浏览模式设置。 按 Enter 键切换比较模式 Enter Abs, △% 范 围 3. 通 道 设 置...
  • Page 84 GOM-804 & GOM-805 使用手册 通 道 数 : 01 ~100 4. 延 迟 设 置 在每通道测量之间增加一个间歇 使用方向键浏览 Delay 设置，按 Enter 使用左右键选择数字。 使用上下键编辑数值。 按 Enter 确认设置 Enter 延 迟 范 围 : 400ms ~ 30000ms 5. 开 启 扫 描 按...
  • Page 85 GOM-804 & GOM-805 使用手册 6. 查 看 结 果 在完成最后一个扫描测试后， 按 键 进入 View，按 Enter 查看每个 通道的结果 使用 Previous 和 Next 软键浏览每页 使用 Back 软键返回之前的视窗 Measurement Channel number results Pass/ High/ Low (P/ H/ L) judgment results Return to previous...

  • Page 86: 扫描输出

    GOM-804 & GOM-805 使用手册 扫 描 输 出 背 景 不同情况下的扫描输出时序图如下： Ready message displayed… After the manual trigger key is pressed…. Scan channel 1. Delay time has Scan channel n. Delay time has elapsed. elapsed. Scan Channel 100. Delay time has Scan output signal timing.

  • Page 87: 兼 容 Gom-802 兼容扫描和 Handler 接口

    GOM-804 & GOM-805 使用手册 GOM-802 兼容扫 描 和 Handler 接 口 由于 GOM-802 的 handler 接口是 9-pin D-sub，而 GOM-805 是 25-pin D-sub，所以现在的 GOM-802 ATE 设备或环境无法使用 GOM-805 的 handler 接口。 GOM-802 handler 接口的反向兼容性，见如下列表： GOM-805~GOM-802 Handler/扫描 接 口 GOM-805 Handler 接口 GOM-802 Handler 接口...

  • Page 88: 设置 Usb 接口

    后面板的 Type B USB 接口用于远程控制。当与 PC 连接时，该接口作为一个虚拟 COM 口。 USB 接口需要安装 USB 驱动。详情见89页 注 意 1. 连 接 和 设 置 设置 USB 接口，在 见68页 System>Utility>Interface menu Type A-B USB 线一端连接到 GOM-804/805 后面板的 USB B 接口 另一端连接到 PC 机的 Type A 接口...

  • Page 89: 安装 Usb 驱动

    设置 USB 接口，在 Page 68 System>Utility>Interface menu Type A-B USB 线一端连接到 GOM-804/805 后面板的 USB B 接口。 另 一端连接到 PC 机的 Type A 接口 进入 Windows Device Manager 如 Windows 7 进入: Start Menu > Control Panel > Hardware and Sound >...

  • Page 90: 设置 Rs-232 接口

    GOM-804 & GOM-805 使用手册 设 置 RS-232 接口 背 景 GOM-804/805 也可以使用 RS-232C 连接进行远程控 制。与 PC 相连时，确保正确的波特率、极性、数据 位、停止位和数据控制设置。 设置 Baud rate 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Parity None Data bits Stop bit Data flow control None 设置 RS232 接口，设置波特率...

  • Page 91: 设置 Gpib 接口

    GOM-804 & GOM-805 使用手册 设 置 GPIB 接口 GPIB 接口遵守 SCPI-1994、 IEEE488.1 和 IEEE488.2。 背 景 仅 GOM-804G 和 GOM-805 才配有 GPIB 接口 注 意 设置 GPIB 接口，设置 GPIB 地址 见68页 1. 选 择 GPIB 地 System>Utility>Interface menu 址 GPIB GPIB 线一端连接...

  • Page 92: 使用 Realterm 建立远程连接

    GOM-804 & GOM-805 使用手册 使 用 Realterm 建 立 远 程连 接 背 景 Realterm 是一个终端程序，可与带串口或模拟串口 的设备通信。 如下指令适用于版本 2.0.0.70。仅以 Realterm 为例， 其它终端程序使用类似。 Realterm 从 Sourceforge.net 免费下载。 注 意 更多详情见 http://realterm.sourceforge.net/ 1.安 装 Realterm 根据 Realterm 网站说明下载并安装 2.连 接 经 USB (见88页)或 RS232 (见90页)连接...
  • Page 93 GOM-804 & GOM-805 使用手册 Realterm 开始后，点击 Port 输入波特率、奇偶、数据位、停止位和端口号 Hardware Flow Control 和 Software Flow Control 选择 默认项 按 Open 连接 GOM-804/805 3. 测 试 远 程 指 令 点击 Send 在 EOL 设置，勾+CR 和+LF 输入查询指令: *idn? 点击 Send ASCII...

  • Page 94: Gpib 功能

    GOM-804 & GOM-805 使用手册 终端显示返回: GWINSTEK,GOM805,GXXXXXXXX,V1.00 (厂商, 型号, 序列号, 版本) 4. 误 差 或 问 题 如果 Realterm 与 GOM-804/805 连接失败， 请检查所 有连接线和设置，并再次尝试 GPIB 功能 背 景 请使用 National Instruments Measurement & Automation Controller 软件确认 GPIB/LAN 功能性。 见 National Instrument 网站 http://www.ni.com 1.
  • Page 95 GOM-804 & GOM-805 使用手册 双击 Instrument 0 图标 Step d. 点击 Attributes Step e. 点击 Communicate with Instrument Step f. 在 NI-488.2 Communicator 视窗，确认*IND?已写入 Step g. Send String:文字框 点击 Query 按钮向仪器发送*IDN?查询指令 String Received 文字框返回: Step h. GWINSTEK,GOM805,GXXXXXXXX,V1.00 (厂商, 型号, 序列号, 版本)
  • Page 96 GOM-804 & GOM-805 使用手册 功能检测完成...
  • Page 97 GOM-804 & GOM-805 使用手册 存 储/调取 存储/调取 20 组主要功能的设置。 存储/调取如下功能设置： Ohm, Compare, Binning, TC, TCONV, TEMP, Scan, Diode 存 储 /调取 设 置 背 景 保存当前功能和相关设置。 GOM-804/805 可存储和调取 20 组。 1. 进 入 Memory 在期望的功能模式下，按 键(if necessary) 菜 单 使用方向键浏览 Memory 设置，按 Enter...
  • Page 98 GOM-804 & GOM-805 使用手册 显示调取/存储设置菜单 2. 存 储 /调 取 /清 当进入 Recall/Save Setup 菜单时，No. setting 应该已 除 内 存 经变亮。如果没有，使用左/右键点亮 No. setting No. setting Recall, Save, Clear settings Select and Move Enter confirm and edit 使用上下键选择内存空间 范 围 01~20 *如...
  • Page 99 GOM-804 & GOM-805 使用手册 保存设置后，按 ESC 返回当前功能模式 调取设置后，仪器自动进入调取设置功能 如果在按 Enter 之前按 ESC，将退出 Save/Recall/Clear 注 意 操作 查 看 内 存 可 用 性 当 No. setting 变亮，按 Enter 键查看哪一个内存空间 空闲 01 ~ 20 的内存状态显示在屏幕下方 红色内存表示空闲，黑色内存表示已使用 再按 Enter 退出查看 Enter 使用方向键也可以选择内存空间...
  • Page 100 GOM-804 & GOM-805 使用手册 指令介绍 指令介绍章节按字母依序列出所有可编程指令。指令语法章节介绍基 本语法规则。 指令语法 兼 容 标 准 部分兼容 IEEE488.2 部分兼容 SCPI, 1994 指 令 结 构 SCPI (Standard Commands for Programmable Instruments)见如下树状结构。指令树的每一级为一 个节点。指令上的每个关键字表示指令树的一个节 点。SCPI 指令的每个关键字(节点)由冒号隔开(:)。 例如， 下图显示了一个 SCPI 子结构和一个指令实例。 指 令 类 型 指令与查询不同。指令发出信息或数据给仪器；查 询接收从仪器返回的数据或状态。...
  • Page 101 GOM-804 & GOM-805 使用手册 指 令 形 式 指令和查询有两种不同语法形式：long 和 short。 Short：大写字母；Long：大写字母和其余小写字母。 指令可以写成大写字母或小写字母，只要完成 short 或 long 形式即可。仪器不识别未完成的指令。 举例说明正确写法： Long form CALCulate:COMPare:BEEPer CACLULATE:COMPARE:BEEPER calculate:compare:beeper Short form CALC:COMP:BEEP calc:comp:beep 指 令 格 式 1. 指令头 2. 空格 3. 参数 常 见 输 入 参 数...
  • Page 102 GOM-804 & GOM-805 使用手册 常见 EOL 符为 LF, CR, CR+LF, LF+CR CR+LF 指令列表 Binning 指令 BINNing:COUNt:CLEar ..............106 BINNing:COUNt:TOTal ..............106 BINNing:COUNt:OUT ................ 106 BINNing<X>:COUNt:RESult .............. 106 BINNing<X>:LIMit:LOWer ..............107 BINNing<X>:LIMit:UPPer ..............107 BINNing<X>:PERCent:LOWer ............108 BINNing<X>:PERCent:UPPer ............. 108 BINNing:LIMit:BEEPer ..............109 BINNing:LIMit:DISPlay ..............
  • Page 103 GOM-804 & GOM-805 使用手册 比 较 指 令 CALCulate:COMPare:LIMit:REFerence ..........111 CALCulate:COMPare:LIMit:MODE ............. 112 CALCulate:COMPare:LIMit:LOWer ............ 112 CALCulate:COMPare:LIMit:UPPer ............113 CALCulate:COMPare:PERCent:LOWer ..........113 CALCulate:COMPare:PERCent:UPPer ..........114 CALCulate:COMPare:BEEPer ............. 114 CALCulate:COMPare:MATH:DATa ............. 114 CALCulate:COMPare:LIMit:RESult ............. 115 CALCulate:COMPare:TYPE ..............115 计 算 指 令...
  • Page 104 GOM-804 & GOM-805 使用手册 Sense 指令 SENSe:AUTo ..................126 SENSe:DISPlay ................... 126 SENSe:FUNCtion ................126 SENSe:RANGe ..................127 SENSe:SPEed ..................127 SENSe:REL:DATa ................128 SENSe:REL:STATe ................128 SENSe:REALtime:STATe ..............129 Source 指令 SOURce:DRY ..................130 SOURce:DRIVe ................... 130 状 态 指 令...
  • Page 105 GOM-804 & GOM-805 使用手册 TEMPerature:CONVersion:RESistance ..........140 TEMPerature:CONVersion:TEMPerature ..........140 TEMPerature:DATa ................141 TEMPerature:STATe ................141 TEMPerature:UNIT ................141 触 发 指 令 READ ....................143 MEASure<X> ..................143 SHOW ....................143 TRIGger:EDGE ................... 144 TRIGger:DELay:DATa ................. 144 TRIGger:DELay:STATe ............... 144 TRIGger:SOURce ................

  • Page 106: Binning 指令

    GOM-804 & GOM-805 使用手册 BINNing 指令 Binning commands are only applicable to GOM-805. BINNing:COUNt:CLEar Description Clear all bin sorting function test result counts. Syntax BINNing:COUNt:CLEar Parameter/ <None> BINNing:COUNt:TOTal Description Returns the total number (count total) of test bin results. Query Syntax...

  • Page 107: Binning:Limit:lower

    GOM-804 & GOM-805 使用手册 Query Syntax BINNing<X>:COUNt:RESult? Parameter <X> Return parameter <NR1> 0~99999999 Example BINN1:COUN:RES? >100 Indicates that bin1 has a pass count of 100. BINNing<X>:LIMit:LOWer Description Sets or returns the lower limit value (absolute value) for the selected bin.

  • Page 108: Binning:Percent:lower

    GOM-804 & GOM-805 使用手册 <String> mohm/ohm/kohm/maohm,unit If the unit is not set, the unit will be automatically set by the present range. Return parameter <NR3> 000.0000~999.9999E± X Example BINN1:LIM:UPP 0.95,maohm Sets bin1 upper limit value to 0.95MΩ. BINN1:LIM:UPP? >0.9500E+6 Returns the upper limt as 0.95MΩ.

  • Page 109: Binning:limit:beeper

    GOM-804 & GOM-805 使用手册 Example BINN1:PERC:UPP 150.95 Sets the bin1 upper limit percent value to +150.95%. BINN1:PERC:UPP? >150.95 Returns the upper limit percentage value as +150.95%. BINNing:LIMit:BEEPer Description Sets or returns beeper mode for the bin sorting function. Syntax BINNing:LIMit:BEEPer {OFF|PASS|FAIL}...

  • Page 110: Binning:limit:reference

    GOM-804 & GOM-805 使用手册 Parameter/ The test results are judged from Return parameter absolute values. DPER The test results are judged from a reference value ± a percentage offset. (delta percent) Example BINN:LIM:MODE DPER Sets the mode to Δ%. BINNing:LIMit:REFerence...

  • Page 111: Calculate:compare:limit:reference

    GOM-804 & GOM-805 使用手册 比较指令 CALCulate:COMPare:TYPE Query Description Sets or returns the compared function. Syntax CALCulate:COMPare:TYPE {OHM|TC} Query Syntax CALCulate:COMPare:TYPE? Parameter/ OHM function. Return parameter TC function. Example CALC:COMP:TYPE TC Sets the compare to TC function. CALCulate:COMPare:LIMit:REFerence Query Description Sets or returns the limit reference value for the compare function.

  • Page 112: Calculate:compare:limit:mode

    GOM-804 & GOM-805 使用手册 CALCulate:COMPare:LIMit:MODE Description Sets or returns the compare mode for the compare function. Syntax CALCulate:COMPare:LIMit:MODE {ABS|DPER|PER} Query Syntax CALCulate:COMPare:LIMit:MODE? Parameter/ The test results are judged from absolute Return parameter values. DPER The test results are judged from a reference value ±...

  • Page 113: Calculate:compare:limit:upper

    GOM-804 & GOM-805 使用手册 CALCulate:COMPare:LIMit:UPPer Description Sets or returns the upper limit value for the compare function. Syntax CALCulate:COMPare:LIMit:UPPer {<NRf>[,<String>]} Query Syntax CALCulate:COMPare:LIMit:UPPer? Parameter <NRf> 000.0000~999.9999 <String> mohm/ohm/kohm/maohm,unit If unit is not set, the unit will be automatically set by the present range.

  • Page 114: Calculate:compare:percent:upper

    GOM-804 & GOM-805 使用手册 CALCulate:COMPare:PERCent:UPPer Description Sets or returns the upper limit percent value for the compare function. Syntax CALCulate:COMPare:PERCent:UPPer <NRf> Query Syntax CALCulate:COMPare:PERCent:UPPer? Parameter <NRf> 000.00~999.99 Return parameter <NR2> 000.00~999.99 Example CALC:COMP:PERC:UPP 90.00 Sets the upper limit percent value to +90.00%.

  • Page 115: Calculate:compare:limit:result

    GOM-804 & GOM-805 使用手册 Example CALC:COMP:MATH:DAT? >+0.3658E+2 Returns the deviation as 36.58%. CALCulate:COMPare:LIMit:RESult Description Returns the compare function test result. Query Syntax CALCulate:COMPare:LIMit:RESult? Return parameter <NR1> 0: LO 1: IN 2: HI Example CALC:COMP:LIM:RES? >2 Indicates that the test result is HI.

  • Page 116: Calculate:compare:type

    GOM-804 & GOM-805 使用手册 计算指令 CALCulate:COMPare:BEEPer€ Description Sets or returns the compare function beeper mode. Syntax CALCulate:COMPare:BEEPer {OFF|PASS|FAIL} Query Syntax CALCulate:COMPare:BEEPer? Parameter/ Turns the beeper off. Return parameter PASS The beeper will sound on a pass test result. FAIL The beeper will sound on a fail test result.

  • Page 117: Calculate:compare:limit:mode

    GOM-804 & GOM-805 使用手册 Parameter <NRf> 000.0000~999.9999 <String> mohm/ohm/kohm/maohm,unit If the unit is not set, the unit will be automatically set by the present range. Return parameter <NR3> 000.0000~999.9999E± X Example CALC:COMP:LIM:LOW 0.123,maohm Sets the lower limit value to 0.123MΩ.

  • Page 118: Calculate:compare:limit:result

    GOM-804 & GOM-805 使用手册 <String> mohm/ohm/kohm/maohm,unit If unit is not set, the unit will be automatically set by the present range. Return parameter <NR3> 000.0001~999.9999E± X Example CALC:COMP:LIM:REF 10.00,mohm Sets the limit reference value to 10.00mΩ. CALC:COMP:LIM:REF? >10.0000E-3 Returns the limit as 10.00mΩ.

  • Page 119: Calculate:compare:math:data

    GOM-804 & GOM-805 使用手册 Example CALC:COMP:LIM:UPP 0.95,kohm Sets the upper limit value to 0.95kΩ. CALC:COMP:LIM:UPP? >0.9500E+3 Returns the upper limit as 0.95kΩ. CALCulate:COMPare:MATH:DATa Description Returns the deviation value for the compare function. Query Syntax CALCulate:COMPare:MATH:DATa? Return parameter <NR3> ± 0.0000~9.9999E± X.

  • Page 120: Calculate:scan:channel

    GOM-804 & GOM-805 使用手册 Example CALC:COMP:PERC:UPP 90.00 Sets the upper limit percent value to +90.00%. CALC:COMP:PERC:UPP? >90.00 Returns the upper limit as +90.00%. CALCulate:SCAN:CHANnel Description Sets or returns the channel for the scan function. Syntax CALCulate:SCAN:CHANnel <NR1> Query Syntax CALCulate:SCAN:CHANnel? Parameter/ <NR1>...

  • Page 121: Calculate:scan:limit:mode

    GOM-804 & GOM-805 使用手册 Return parameter <NR3> 000.0000~999.9999E± X Example CALC:SCAN:LIM:LOW 0.123,maohm Sets the lower limit value to 0.123MΩ. CALC:SCAN:LIM:LOW? >0.1230E+6 Returns the lower limit as 0.123MΩ. CALCulate:SCAN:LIMit:MODE Description Sets or returns the scan function compare mode. Syntax CALCulate:SCAN:LIMit:MODE {ABS|DPER}...

  • Page 122: Calculate:scan:limit:upper

    GOM-804 & GOM-805 使用手册 CALCulate:SCAN:LIMit:UPPer Description Sets or returns upper limit of the scan function. Syntax CALCulate:SCAN:LIMit:UPPer {<NRf>[,<String>]} Query Syntax CALCulate:SCAN:LIMit:UPPer? Parameter <NRf> 000.0000~999.9999 <String> mohm/ohm/kohm/maohm,unit If unit is not set, the unit will be automatically set by the present range.
  • Page 123 GOM-804 & GOM-805 使用手册 Syntax CALCulate:SCAN:PERCent:UPPer <NRf> Query Syntax CALCulate:SCAN:PERCent:UPPer? Parameter <NRf> 000.00~999.99 Return parameter <NR2> 000.00~999.99 Example CALC:SCAN:PERC:UPP 90.00 Sets the upper limit percent value to +90.00%. CALC:SCAN:PERC:UPP? >90.00 Returns the upper limit as +90.00%. 1 2 3...

  • Page 124: Memory:clear

    GOM-804 & GOM-805 使用手册 存储指令 MEMory:CLEar Query Description Clears the data from the selected memory slot. Syntax MEMory:CLEar <NR1> Parameter <NR1> 1~20 Example MEM:CLE 1 Clear data from memory slot 1. MEMory:RECall Query Description Recalls the settings from the selected memory slot.
  • Page 125 GOM-804 & GOM-805 使用手册 Example MEM:STAT? > NFFNN-NNNNN-NNNNN-NNNNN Indicates that memory slots 2 and 3 have data and that all other memory slots are empty. 1 2 5...

  • Page 126: Sense 指令

    GOM-804 & GOM-805 使用手册 Sense 指令 SENSe:AUTo Description Sets or returns the auto-range state. Syntax SENSe:AUTo <NR1> | {OFF|ON} Query Syntax SENSe:AUTo? Parameter/ <NR1> 0:OFF. Return parameter 1:ON. Auto-Range is off. Auto-Range is on. Example SENS:AUT ON Sets auto-range mode on.

  • Page 127: Sense:range

    GOM-804 & GOM-805 使用手册 Parameter/ OHM MODE Return parameter COMP COMP MODE BIN MODE TC MODE TCONV TCONV MODE SCAN SCAN MODE DIODE DIODE MODE Example SENS:FUNC OHM Sets ohm mode on. SENSe:RANGe Description Sets or returns the range of the present function.

  • Page 128: Sense:rel:data

    GOM-804 & GOM-805 使用手册 Description Sets or returns the measurement speed. Syntax SENSe:SPEed {SLOW|FAST} Query Syntax SENSe:SPEed? Parameter/ SLOW Measurement speed is slow. Return parameter FAST Measurement speed is fast. Example SENS:SPE FAST Sets measurement speed to the fast rate.

  • Page 129: Sense:realtime:state

    GOM-804 & GOM-805 使用手册 SENSe:REALtime:STATe Description Sets or returns the real time function state. Syntax SENSe:REALtime:STATe <NR1> | {OFF|ON} Query Syntax SENSe:REALtime:STATe? Parameter/ <NR1> 0:OFF. Return parameter 1:ON. Turn the real time function off. Turn the real time function on.

  • Page 130: Source 指令

    GOM-804 & GOM-805 使用手册 Source 指令 SOURce:DRY Description Sets or returns the dry circuit test mode. Only applicable to the COM-805. Syntax SOURce:DRY {<NR1> | {OFF|ON} Query Syntax SOURce:DRY? Parameter/ <NR1> 0:OFF. Return parameter 1:ON. Turn dry circuit test mode off.

  • Page 131: Status:preset

    GOM-804 & GOM-805 使用手册 状态指令 STATus:PRESet Query Description Sets the QUESTionable enable register to zero. Syntax STATus:PRESet <NONE> Parameter <None> STATus:QUEStionable:ENABle Description Sets or returns the Questionable Data Enable register. Syntax STATus:QUEStionable:ENABle <NR1> Query Syntax STATus:QUEStionable:ENABle? Parameter/ <NR1> 0~32767. Return parameter...

  • Page 132: System:average:data

    GOM-804 & GOM-805 使用手册 系统指令 SYSTem:AVERage:DATa Description Sets or returns the number of measurements used for the average function. Syntax SYSTem:AVERage:DATa <NR1> Query Syntax SYSTem:AVERage:DATa? Parameter/ <NR1> 2~10 Return parameter Example SYST:AVER:DAT 5 5 measurements are used to perform the average function.

  • Page 133: System:voltage:protect Command

    GOM-804 & GOM-805 使用手册 SYSTem:VOLTage:PROTect Set / Query Description Sets or returns the HVP function state. Syntax SYSTem:VOLTage:PROTect <NR1> | {OFF | ON} Query Syntax SYSTem:VOLTage:PROTect? <NR1> 0:OFF. Parameter/ Return parameter 1:ON Turn the HVP function off Turn the HVP function on.

  • Page 134: System:keyclick:beeper

    GOM-804 & GOM-805 使用手册 Example SYST:HAND HOLD Sets the test result to the hold state. SYSTem:KEYClick:BEEPer Description Sets or returns the keyclick beeper state. Syntax SYSTem:KEYClick:BEEPer <NR1> | {OFF | ON} Query Syntax SYSTem:KEYClick:BEEPer? Parameter/ <NR1> 0:OFF. Return parameter 1:ON.

  • Page 135: System:mdelay:data

    GOM-804 & GOM-805 使用手册 SYSTem:MDELay:DATa Description Sets or returns the measurement delay time. Syntax SYSTem:MDELay:DATa <NRf> Query Syntax SYSTem:MDELay:DATa? Parameter/ <NRf> 0.000~100.000 Return parameter Unit:ms For values under 1s, the unit resolution is 1ms. For values above 1s, the unit resolution is 0.1s.

  • Page 136: System:pwm:off

    GOM-804 & GOM-805 使用手册 Syntax SYSTem:PWM:ON <NR1> Query Syntax SYSTem:PWM:ON? Parameter/ <NR1> 3~99 Return parameter Unit: time units. For 60Hz LF, each unit is equal 16.6ms. For 50Hz LF, each unit is equal to 20.0ms. Example SYST:PWM:ON 5 Sets the duty ON time to 5 adc units.
  • Page 137 GOM-804 & GOM-805 使用手册 温度指令 1 37...

  • Page 138: Temperature:ambient:data

    GOM-804 & GOM-805 使用手册 TEMPerature:AMBient:DATa Description Sets or returns the user-set ambient temperature value for the temperature compensation and the temperature conversion function. Syntax TEMPerature:AMBient:DATa <NRf> Query Syntax TEMPerature:AMBient:DATa? Parameter <NRf> -50.0~399.9 (Unit: º C) Return parameter <NR2> -50.0~399.9 (Unit: º C) Example TEMP:AMB:DAT 25.6...

  • Page 139: Temperature:compensate:correct

    GOM-804 & GOM-805 使用手册 Parameter/ <NR1> -9999~+9999 Return parameter Example TEMP:COMP:COEF 3930 Sets the temperature coefficient to 3930ppm. TEMPerature:COMPensate:CORRect Description Sets or returns the reference temperature for the temperature compensation function. Syntax TEMPerature:COMPensate:CORRect <NRf> Query Syntax TEMPerature:COMPensate:CORRect? Parameter <NRf> -50.0~399.9 (Unit: º C) Return parameter <NR2>...

  • Page 140: Temperature:conversion:math:data

    GOM-804 & GOM-805 使用手册 Example TEMP:CONV:DISP 1 Sets the temperature display mode for the temperature conversion function is ΔT. TEMPerature:CONVersion:MATH:DATa Description Returns conversion function deviation value. Query Syntax TEMPerature:CONVersion:MATH:DATa? Return parameter <NR3> ± 0.000~9.999E± X Example TEMP:CONV:MATH:DAT? Returns 1.250E+2. TEMPerature:CONVersion:RESistance...

  • Page 141: Temperature:data

    GOM-804 & GOM-805 使用手册 Parameter <NRf> -50.0~399.9 (Unit: º C) Return parameter <NR2> -50.0~399.9 (Unit: º C) Example TEMP:CONV:TEMP 25.6 Sets the initial temperature to +25.6º C. TEMPerature:DATa Description Returns the PT-100 sensor temperature measurement in degrees Celsius. Query Syntax...
  • Page 142 GOM-804 & GOM-805 使用手册 Example TEMP:UNIT DEGF Sets temperature unit to º F (Fahrenheit). 1 42...

  • Page 143: Read

    GOM-804 & GOM-805 使用手册 触发指令 READ Query Description Returns the measurement value. Query Syntax READ? Return parameter <NR3> ± 0.0000~5.1000E± X Example READ? >+2.2012E+0 Returns the measurement. Note +9.9999E+9 : indicate the HVP is detected. MEASure<X> Description Returns the results of the selected channel in the scan mode, including HI/LO/IN and value.

  • Page 144: Trigger:edge

    GOM-804 & GOM-805 使用手册 Return parameter <String> 100 characters 0:LO 1:IN 2:HI _:Channel not active Example SHOW? Returns 1111111111______________________________________ ________________________________________________ ____. TRIGger:EDGE Description Sets or returns the trigger edge (falling or rising edge). Syntax TRIGger:EDGE {RISING|FALLING} Query Syntax TRIGger:EDGE? Parameter/ RISING Select rising trigger.

  • Page 145: Trigger:source

    GOM-804 & GOM-805 使用手册 Parameter/ <NR1> 0:ON Return parameter 1:OFF Turn the trigger delay function off. Turn the trigger delay function on. Example TRIG:DEL:STAT OFF Turns the trigger delay function off. TRIGger:SOURce Description Sets or returns current trigger source. Syntax...

  • Page 146: Userdefine:Active

    GOM-804 & GOM-805 使用手册 自定义指令 USERdefine<X>:ACTive Description Sets or returns the active output state of the selected Userdefine pin. Syntax USERdefine<X>:ACTive <NR1> Query Syntax USERdefine<X>:ACTive? Parameter/ <X> Userdefine pin 1~2 Return parameter <NR1> 1:active low state 2:active high state Example USER1:ACT 1 Sets the userdefine1 pin IO to active low state.

  • Page 147: Userdefine:Seconddata

    GOM-804 & GOM-805 使用手册 Syntax USERdefine<X>:LOGic <NR1> Query Syntax USERdefine<X>:LOGic? Parameter/ <X> Userdefine pin 1~2 Return parameter <NR1> 1:off(only judge first data) 2:logical and. 3:logical or. Example USER1:LOG 1 Sets the operator of userdefine1 to off. (I.e., only the first operand determines the output of userdefine1.)

  • Page 148: Cls

    GOM-804 & GOM-805 使用手册 IEEE 488.2 常见指令 *CLS Query Description Clears the Event Status register (Output Queue, Operation Event Status, Questionable Event Status, Standard Event Status). Syntax *CLS Parameter <None> *ESE Description Sets or returns the ESER (Event Status Enable Register) contents.

  • Page 149: Idn

    GOM-804 & GOM-805 使用手册 *IDN Description Returns the manufacturer, model No., serial number and system version number. Query Syntax *IDN? Return parameter <String> 31 characters Example *IDN? >GWINSTEK,GOM805,GXXXXXXXX,V1.00. *OPC Description Sets or returns the operation complete bit (bit0) in SERS (Standard Event Status Register) when all pending operations are completed.

  • Page 150: Stb

    GOM-804 & GOM-805 使用手册 Parameter/ <NR1> 0~255 Return parameter Example *SRE 7 Sets the SRER to 00000111 *SRE? >3 SRER=00000011 *STB Description Returns the SBR (Status Byte Register) contents. Query Syntax *STB? Return parameter <NR1> 0~255 Example *STB? >81 SESR=01010001...
  • Page 151 GOM-804 & GOM-805 使用手册 状态系统 The diagram below is a description of the status system. Questionable Data Status Register Event Enable Voltage Overload Not Used Not Used Not Used Output Not Used Buffer Temp Overload Not Used Not Used Not Used...
  • Page 152 ● 测量速度有哪些? ● GOM-804/805 性能与规格不符 测 量 速 度 有 哪 些 ? 电阻和温度测量都具有两种测量速度。低速测量，测量速度 10 samples/s；高速测量，测量速度 60 samples/s。 GOM-804/805 性 能 与 规 格 不 符 确保仪器开机至少 30 分钟， 工作在低速测量， 环境温度+18° C~+28° C， 湿度不超过 80%。 如果仍有疑问，请联系您当地经销商或 GWInstek 网站 marketing@goodwill.com.tw 1 52...
  • Page 153 GOM-804 & GOM-805 使用手册 附 录 功 能 选 择 功能选择 .............. 154 温 度 测 量 参考温度列表 ............155 RTD 传感器 ............155 选配的铂金传感器 ..........155 规 格 电阻测量 .............. 158 干电阻测量 ............159 温度测量 .............. 159 温度校准功能 ............159 接口...

  • Page 154: 功 能 选 择 功能选择

    GOM-804 & GOM-805 使用手册 功能选择 功 能 列 表 介 绍 Relative、 Drive 和 Dry Circuit 功能可以使用的功能如 下： 功 能 Dry( Drive( ✔ ✔ ✔ ✔ ✔ ✔ Comp ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Tconv ✔...

  • Page 155: 参考温度列表

    GOM-804 & GOM-805 使用手册 温度测量 参 考 温 度列 表 介 绍 背 景 1990 年国际温标(ITS)基于如下列表，17 个固定校准 点。 温 度 ˚K ˚C 物 质 Type Hydrogen Triple point 13.8033 -259.3467 (Ne) Neon Triple point 24.5561 -248.5939 Oxygen Triple point 54.3584 -218.7916...
  • Page 156 GOM-804 & GOM-805 使用手册 介 绍 选配的 PT-100 为铂金传感器，符合德国 DIN43760: 1968 3 线测量规格。 它属于工业常见的温度传感器。 这些传感器的标 0˚C。 称电阻是 100 Ω@ PT-100 温度与电阻之间的关系，见如下 Gallendarvan Dusen 等式： [1+AT+BT (T-100)] 其中: 为 RTD 的 计 算 电 阻 为 RTD 电 阻 @0˚C T 为 温 度 ˚C...
  • Page 157 GOM-804 & GOM-805 使用手册 例子—计算 PT-100 RTD 在 100˚C (T)的电阻。 温 度 计 算 例 子 PT-100 RTD 使用的 R 0˚C)、alpha、beta、 Ω@ 和 delta 值： T=100˚C Ω Ω at 0˚C) = 100 Alpha=0.003850 Beta=0.10863 Delta=1.49990 根据上述等式计算 A、B 和 C： A=0.00391 B=5.77e-7...

  • Page 158: 规 格 电阻测量

    GOM-804 & GOM-805 使用手册 规格 规格适合如下环境： 环 境 背 景  1 年校准周期  18~28 ˚C (64.4~82.4˚F)操作温度  相对湿度不超过 80%  精度± (%读值 + %范围)  热机 30 分钟，低测量速度  电源线保护接地端必须接地 电 阻 测 量 50000 计数 档位 分辨率 测量电流...

  • Page 159: 干电阻测量

    GOM-804 & GOM-805 使用手册 测量 4-端方式 自动换档 有 “------” 表示过量程 超过输入范围 比较器 20 组比较器状态 蜂鸣模式选择 OFF, PASS, FAIL 干 电 阻 测量 范围 测量电流 精度 500mΩ 100mA ± (0.3%+0.05%) 5Ω 10mA ± (0.3%+0.05%) 50Ω ± (0.3%+0.05%) 温 度 测 量...
  • Page 160 GOM-804 & GOM-805 使用手册 接 口 Handler 接口* 信号: 触发: TTL 输入 信号: LOW, HIGH, FAIL, PASS, EOT, READY, BIN 1~8, BIN OUT: 总计 15 TTL 输出 扫描* 信号: RELAY, PASS, LOW, HIGH, CLOCK, STRB 总计 6 TTL 输出 GOM-804: USB/RS-232 通信接口...
  • Page 161 GOM-804 & GOM-805 使用手册 尺寸 G O M -8 0 5 DC Milliohm Meter Compare Binning TCONV TEMP Enter Speed Scan Trigger GUARD Display Local Diode Drive Range POWER SOURCE SENSE SENSE SOURCE 275.5 214.0 282.9 222.8 1 61...
  • Page 162 GOM-804 & GOM-805 使用手册 Declaration of Conformity GOOD WILL INSTRUMENT CO., LTD. declare, that the below mentioned product Type of Product: DC Milliohm Meter Model Number: GOM-804, GOM-805 satisfies all the technical relations application to the product within the scope of council: Directive: 2014/30/EU;...
  • Page 163 索引 索 引 Binning function measure delay ............ 61 PWM duty ............68 setting ..............46 setting ..............60 Characteristics ............. 10 temperature unit ..........65 Compare function trigger delay ............63 setting ..............41 trigger edge ............64 Declaration of conformity ......... 159 Power supply safety instructions......
  • Page 164 GOM-804 & GOM-805 使用手册 beep ..............76 Temperature conversion brightness ............72 setting ..............56 external IO ............73 Temperature measurement handler mode ............74 reference ............152 interface ............. 71 TFT-LCD overview ..........19 power on settings ..........70 Tilt stand .............

This manual is also suitable for:

Gom-805

Table of Contents
