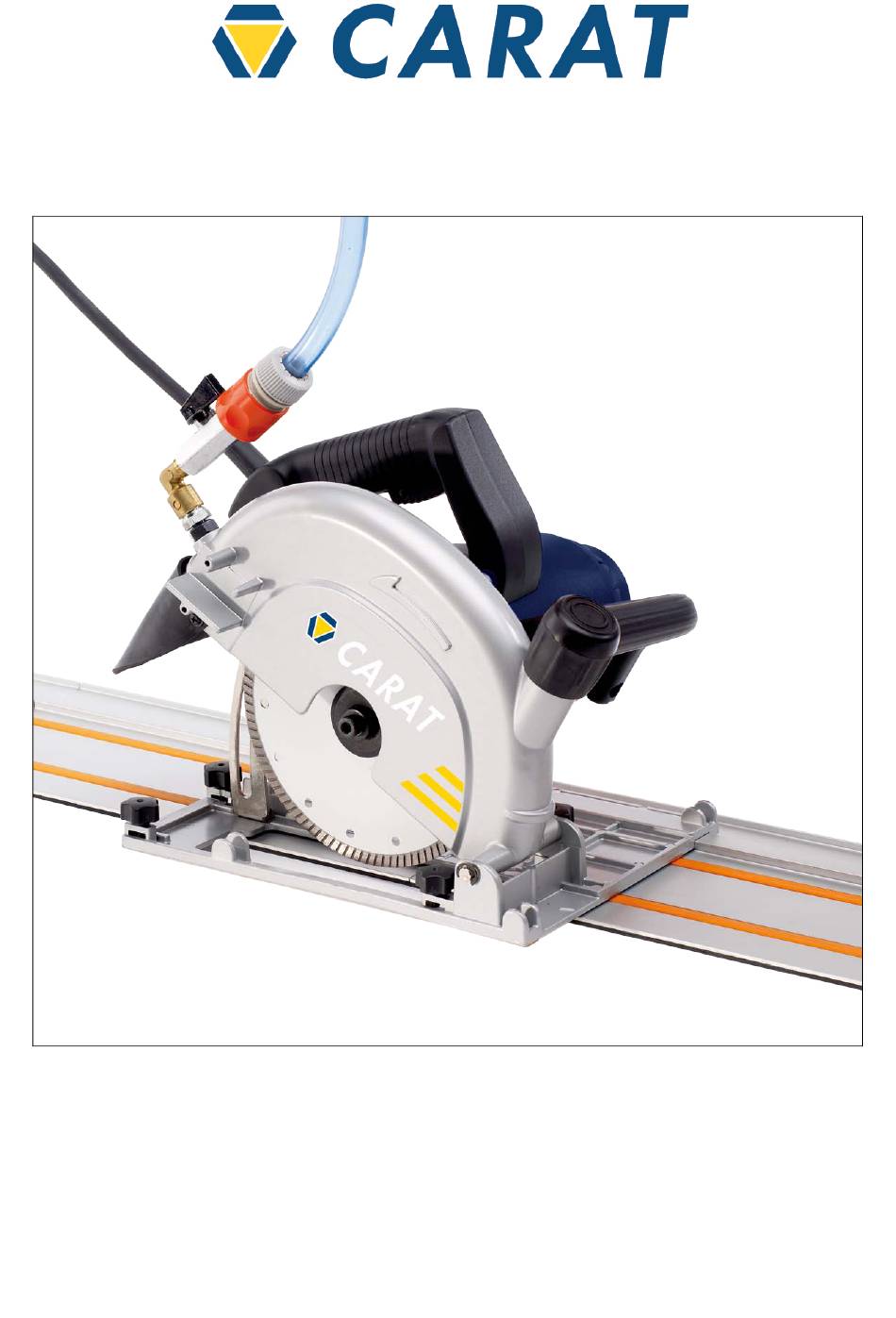

- Page 1 TC-1800 Instruction manual Gebruikershandleiding Manuel d’instructions Brugsanvisning...
-
Page 2: General Safety Rules
• Maintain tools with care. Keep cutting tools sharp and clean. GENERAL SAFETY RULES Properly maintained tools, with sharp cutting edges are less likely to WARNING! Read and understand all instructions. Failure to follow all bind and are easier to control. instructions listed below, may result in electric shock, fire and / or •... - Page 3 21. Immediately switch off the machine if unusual vibrations or if other malfunctions occur. Check the machine in order to find out the cause. 22. Only store diamond blades according Manufacturer’s instructions. 23. Pay attention to the dimensions of the blades. The diameter of the centre bore must engage the arbour without play.
- Page 4 HOW TO USE THE SIGHTING NOTCH To aid in free-hand cutting, sighting notches are located at the front of PARALLEL GUIDE the base plate. The Parallel Guide allows straight cuts to a desired distance from the edge. To mount, insert the Parallel Guide into the slot in the Base Plate and tighten the Thumb Knobs at the desired position.
-
Page 5: Operation
which could cause personal injury. Always hold one of the auxiliary handles with the left hand and the main handle with the right hand for proper hand support of the saw. Protect your eyes from injury with safety glasses or goggles. OPERATION Adjust the depth of cut. -
Page 6: Algemene Veiligheidsvoorschriften
Niet verwijderd veroorzaken. gereedschap kan met een grote snelheid weggeslingerd worden, 15. De machine is voor welbepaalde doeleinden ontwikkeld: Carat wat kan resulteren in ernstige verwondingen. adviseert deze machine enkel en alleen te gebruiken voor het •... - Page 7 OPMERKING: een passende diamantzaag dient te worden gemonteerd. Raadpleeg hiervoor het hoofdstuk “Monteren van een diamantzaag”, verder in deze handleiding. INHOUD VAN DE VERPAKKING 1 x machine van het type TC-1800 2 x Railklem 1 x zijgeleider 1 x diamantzaag van het type Carat CDTC180300...
- Page 8 Monteer nu de buitenflens, pasring en flensbout. OPMERKING: gebruik alleen diamantzagen met een correct asgat, en beantwoordend aan de vereisten van draaisnelheid. DEMONTEREN VAN DE DIAMANTZAAG ZORG ER VOOR DAT DE MACHINE NIET AANGESLOTEN IS OP HET ELEKTRICITEITSNETWERK. Ga voor het demonteren van de zaag omgekeerd te werk als voor het monteren.
- Page 9 GEBRUIK VAN HET RICHTPUNT MATERIAALGELEIDER Voor het exact richten bij het zagen uit de vrije hand is een pijl De materiaalgeleider laat toe om recht te zagen vanaf een bepaalde gegraveerd op de voetplaat. Deze geeft de te volgen lijn aan. afstand van de materiaalrand.
-
Page 10: Werken Met De Machine
• Zorg er voor dat het werkstuk goed vastgemaakt en stabiel ligt. • Gebruik de passende en correcte veiligheidskledij, stof masker, handschoenen, veiligheidsbril etc… WERKEN MET DE MACHINE Bepaal de zaagdiepte. Teken lijn waar zaagsnede moet komen, vergemakkelijkt het recht zagen. Plaats de machine in de juiste positie op het werkstuk. - Page 11 • N'utilisez pas l’outil si son interrupteur ne pas activer ou désactiver. REGLES DE SECURITE GENERALES Tout outil qui ne peut pas être contrôlé par son interrupteur est ATTENTION! Il faut lire et comprendre toutes les instructions dangereux et doit être réparé. mentionnées dans ce manuel.
- Page 12 Reportez-vous à la section de ce manuel: "MONTAGE DU DISQUE DIAMANTE" CONTENU DE LA BOITE La machine TC-1800 - 1 x Disque diamanté Ø 180 x 22,23 mm - 1 x Guide parallèle - 2 x Pinces de fixation - 1 x Clé...
- Page 13 Levier Robinet Connection d’eau AVERTISSEMENT: Une grande attention doit toujours être apporté pour éviter le risque d'électrocution lorsque vous utilisez Echelle de profondeur d'eau en combinaison avec de l'électricité. L'eau ne peut jamais contacter les parties électriques de la machine. TOUJOURS UTILISER L’INTERRUPTEUR PRCD.
- Page 14 AFFUTER UN DISQUE DIAMANTE EMOUSSE interrupteur Si beaucoup d'étincelles apparaissent pendant la coupe, c'est un signe que le disque diamanté devient émoussé. Pour créer une meilleure exposition de diamants dans le segment, faites plusieurs coupes dans une pierre spéciale pour l'affûter des disques diamantés ou dans une pierre très abrasive.
-
Page 15: Generelle Sikkerhedsinstruktioner
Hvis du har spørgsmål til maskinens anvendelse, valg af værktøj, giver et godt og sikkert resultat. kontaktes Carat Tools, eller den lokale forhandler, før maskinen • Brug ikke maskinen, hvis kontakten er defekt. Kan maskinen ikke tages i brug. - Page 16 23. Vær opmærksom på den angivne klingediameter. Centerhullet Først monteres inderflangen, derefter klingen. Vær sikker på at skal passe nøjagtigt, til akslen uden slør. Hvis nødvendigt, kan omløbsretningen på klingen og maskinen stemmer overens. der benyttes reduktionsringe eller en adabtor , for at sikre korrekt huldiameter.
- Page 17 BRUG AF SIGTEPUNKT PARALELANSLAG Til hjælp ved skæring i frihånd, er der et sigtepunkt, på forsiden af Parallelanslaget giver et lige snit i en ønsket afstand fra kanten. bundpladen. Anslaget monteres i åbningerne i bundpladen på maskinen. Når anslaget har den rigtige afstand, spændes de to fingerskruer. Parallelanslag STØVSAMLER START OG STANDSNING AF VÆRKTØJET...
- Page 18 Tegn en streg, før du begynder skæring, så det er let at lave et lige snit. Anbring maskinen på plads på emnet. Mens klingen endnu ikke er i kontakt med arbejdsemnet, skal du trykke på låseknappen herefter trykkes på kontakten. Lad maskinen opnå...
- Page 19 Wij, Carat Centrale BV, Nikkelstraat 18, Breda, Nederland, We, Carat Centrale BV, Nikkelstraat 18, Breda, Nederland, declare under our sole responsibility that this product TC-1800 is verklaren geheel onder eigen verantwoordelijkheid dat het product TC-1800 in overeenstemming is met de bepalingen van...
