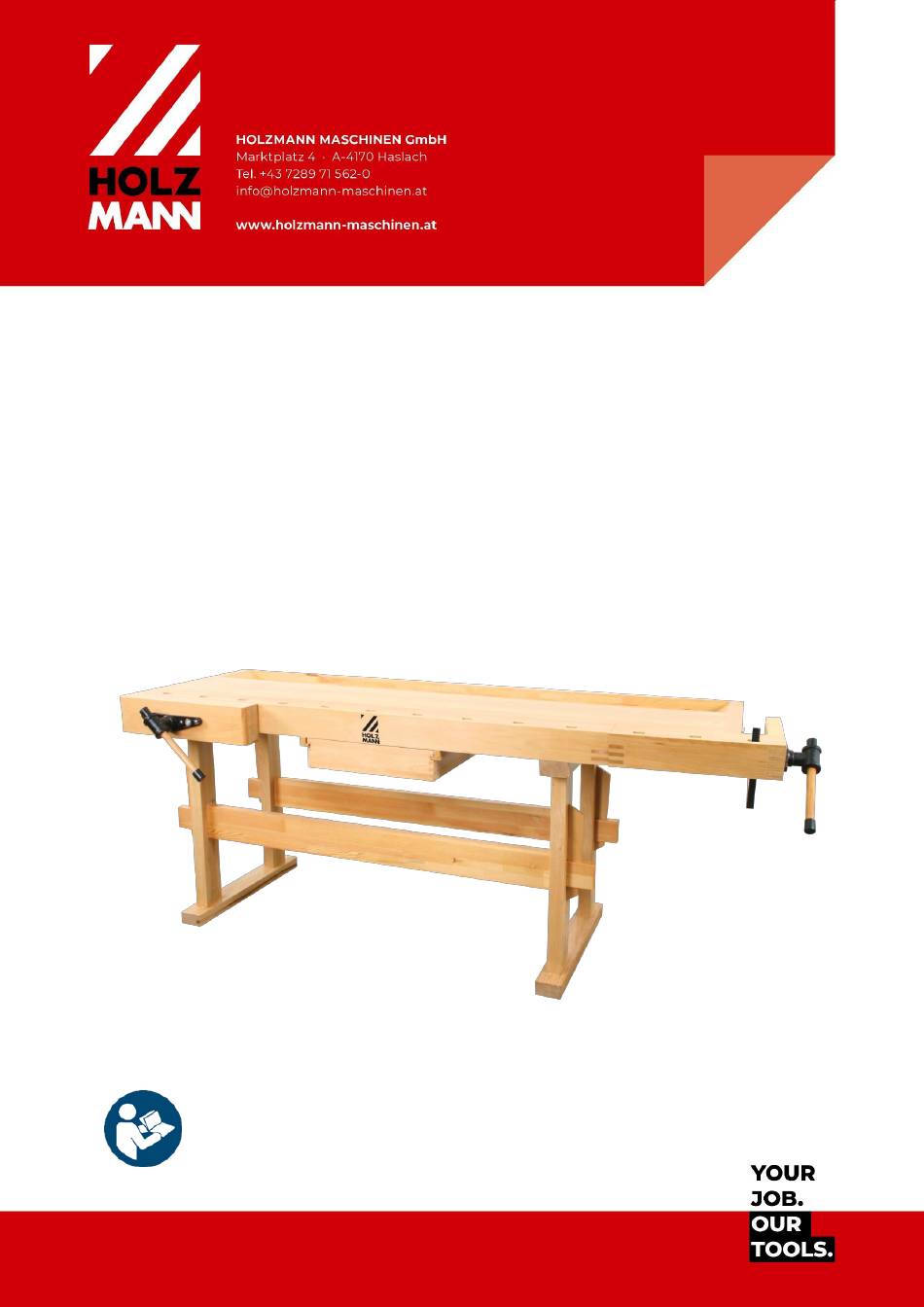

- Page 1 Originalfassung MONTAGEANLEITUNG HOBELBANK Übersetzung / Translation ASSEMBLY INSTRUCTION WORKBENCH WB210 Edition: 18.07.2022 – Revision – 00 – FlA – DE/EN...
-
Page 2: Table Of Contents
Storage ......................................16 14.4 Disposal ......................................16 ERSATZTEILE / SPARE PARTS ......................17 15.1 Ersatzteilbestellung / Spare Parts Order ........................17 GARANTIEERKLÄRUNG (DE) ......................18 GUARANTEE TERMS (EN) ........................19 PRODUKTBEOBACHTUNG | PRODUCT MONITORING ..........20 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210... -
Page 3: Technik / Technic
Gummibaumholz / Füße / legs rubberwood Arbeitsplatte mit vormontierter Gummibaumholz / Hobelbankzange / rubberwood worktop with preassambled vise Gummibaumholz, Schubladenteile / Sperrholz / drawer parts rubberwood, plywood Schubladenschiene / Gummibaumholz / drawer runner rubberwood HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210... -
Page 4: Technische Daten / Technical Data
Schubladenmaße (L×B×T) / drawer dimension (L×W×D) 320×320×70 mm Bankhaken (L×B) / bench dog (L×W) 26×16 mm Verpackungsmaße (L×B×H) / packaging dimensions (L×W×H) 2170×670×170 mm Gewicht Netto / weight net 56 kg Gewicht Brutto / weight gross 65 kg HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210... -
Page 5: Vorwort (De)
Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und sicheren Handhabung der HOBELBANK WB210, nachfolgend als "Produkt" bezeichnet. Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen, vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn... -
Page 6: Sicherheit
Als Hobelbank/Werkbank für die Holzbearbeitung bzw. zur Lagerung von Werkzeug/Werkstücken wobei die maximal zulässige Belastung nicht überschritten werden darf. H I N W E I S Für andere Tätigkeiten und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN MASCHINEN GmbH keine Verantwortung oder Garantieleistung! 4.1.1 Technische Einschränkungen Das Produkt ist für die Arbeit unter folgenden Bedingungen bestimmt:... -
Page 7: Montage
örtlichen Sicherheitsvorschriften entsprechen sowie die ergonomischen Ansprüche an einen Arbeitsplatz mit ausreichenden Lichtverhältnissen erfüllen. Zusammenbau Bauen Sie das Produkt wie folgendermaßen beschrieben zusammen: Montage Untergestell Führen Sie die Rahmenstreben (1) wie abgebildet durch die vorgesehenen Ausnehmungen der Füße. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210... - Page 8 Ausnehmung der Schublade (1) schieben und mit Holzschrauben 35 mm (10) an der Arbeitsplatte in den vorgebohrten Löchern befestigen. Achten Sie darauf, dass die Schubladenstopper (4) wie abgebildet positioniert sind. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210...
-
Page 9: Betrieb
Arbeitsplatte ist. Bankhaken in gewünschter Position einsetzen 7 BETRIEB Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung des Produkts durchzuführen. Prüfen Sie dabei Schraubverbindungen auf Beschädigung und festen Sitz. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210... -
Page 10: Bedienung
Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen bezüglich der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler ein neues Produkt oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihr altes Produkt fachgerecht zu entsorgen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210... -
Page 11: Preface (En)
Check the goods immediately after receipt and note any complaints on the consignment note when taking over the goods from the deliverer! Transport damage must be reported separately to us within 24 hours. HOLZMANN MASCHINEN GMBH cannot accept any liability for unnoticed transport damage. Copyright © 2022 This documentation is protected by copyright. -
Page 12: Safety
As a workbench for woodworking or for storing tools, whereby the maximum permissible load must not be exceeded. N O T E HOLZMANN MASCHINEN GmbH assumes no responsibility or warranty for other activities and any resulting property damage or injuries! 10.2... -
Page 13: Assembly
The chosen installation site must comply with the local safety regulations and meet the ergonomic requirements for a workplace with sufficient lighting conditions. 12.3 Assemble Assemble the workbench as described below: Assembly base frame Insert the braces (1) through the provided openings in the feet as shown. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210... - Page 14 (1) as shown and fix them to the worktop in the pre-drilled holes with wood screws 35 mm (10). Make sure that the drawer stoppers (4) are positioned as shown. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210...
-
Page 15: Operation
7. Screw in the vise so that it levels with the worktop. Insert bench dogs in desired positions. 13 OPERATION Only use the product when it is in perfect condition. Before each use, visually inspect the connecting parts to ensure that they are firmly seated. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210... -
Page 16: Operation
If you buy a new product or an equivalent device from your specialist dealer, he is obliged in certain countries to dispose of your old product properly. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210... -
Page 17: Ersatzteile / Spare Parts
Ersatzteile eindeutig markiert sind falls sie nicht über den Online-Ersatzteilkatalog anfragen. (EN) With original HOLZMANN spare parts you use parts that are attuned to each other shorten the installation time and elongate your products lifespan. N O T E... -
Page 18: Garantieerklärung (De)
SERVICE Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage ... -
Page 19: Guarantee Terms (En)
DIY use and a warranty period of 1 year for professional/industrial use - starting with the purchase of the final consumer (invoice date). In case of defects during this period which are not excluded by paragraph 3, Holzmann will repair or replace the machine at its own discretion. -
Page 20: Produktbeobachtung | Product Monitoring
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : +43 7289 71562 0 info@holzmann-maschinen.at www.holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at WB210...
