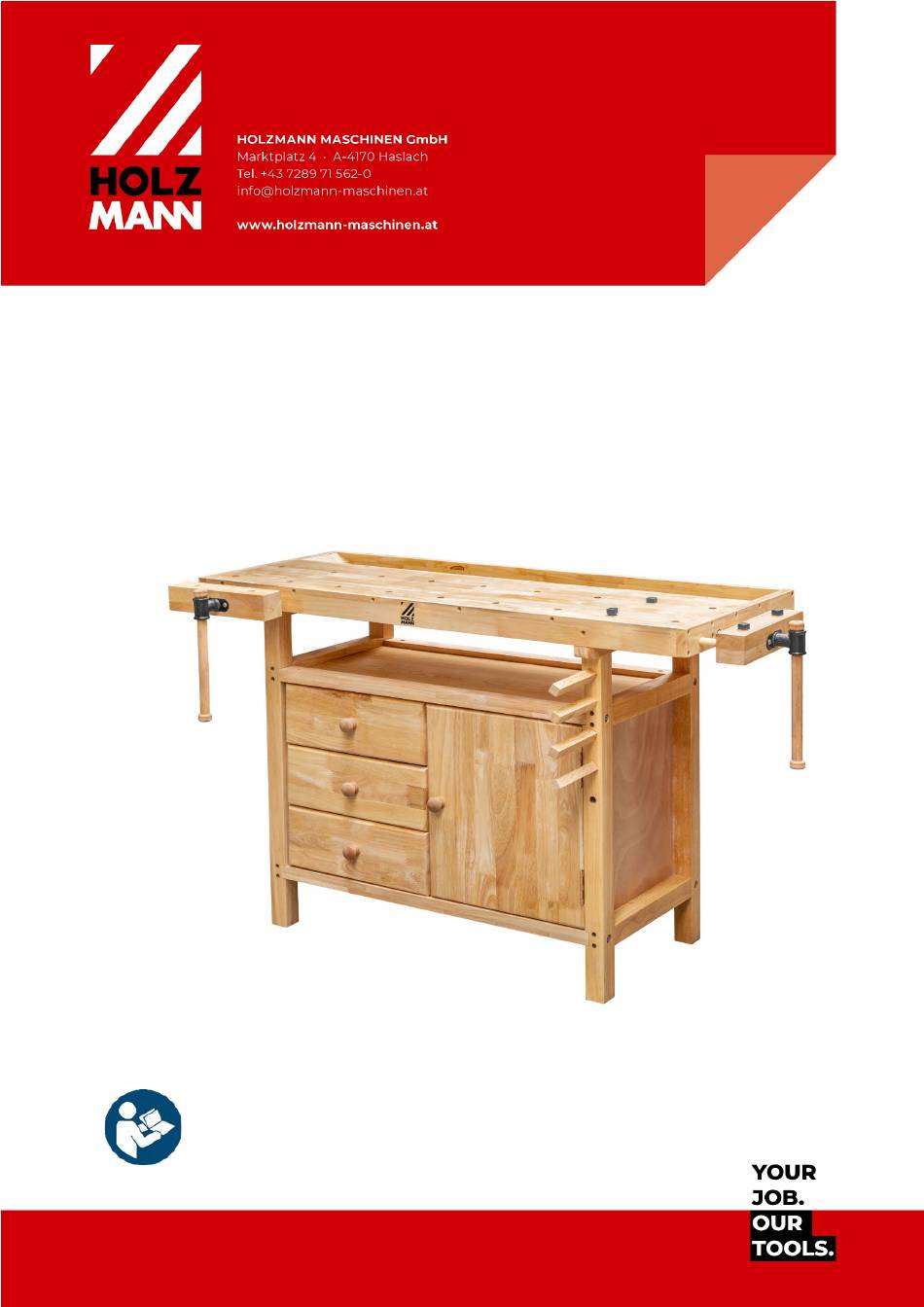

- Page 1 Originalfassung BETRIEBSANLEITUNG HOBELBANK Übersetzung / Translation MANUAL WORKBENCH WB138C Edition: 02.02.2022 – Revision – 00 – FlA – DE/EN...
-
Page 2: Table Of Contents
Requirements for the installation site ......................... 14 12.3 Assemble......................................14 13.1 Handling ......................................16 14.1 Cleaning ......................................16 14.2 Maintenance ....................................16 14.3 Storage ......................................17 14.4 Disposal ......................................17 15.1 Ersatzteilbestellung / Spare parts order ........................17 HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C... -
Page 3: Komponenten / Components
Gummiholz + Sperrholz / left frameside rubber wood + plywood Rechtes Rahmenseitenteil / Gummiholz + Sperrholz / right frameside rubber wood + plywood 4 Einlegeboden / shelve Sperrholz / plywood 5 Rückwand / backboard Sperrholz / plywood HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C... - Page 4 17 Schraube / screw Metall / metal 18 Schraube / screw Metall / metal Spannplattenschraube / Metall / metal plywood screw 20 Inbusschlüssel / Hex wrench Metall / metal 21 Betriebsanleitung / manual HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C...
-
Page 5: Technische Daten / Technical Data
160 mm Lochabstand Hobelbankzange längs / hole distance vise lenghtwise 140 mm Bankhakenlöcher Durchmesser / bench dogs holes diameter Ø 16 mm Gewicht Brutto / weight gross 42,5 kg Gewicht Netto / weight net 40 kg HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C... - Page 6 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der HOBELBANK WB138C, nachfolgend als „Produkt“ in diesem Dokument bezeichnet. Die Betriebsanleitung ist Bestandteil des Produktes und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen Ort auf und legen Sie sie dem Produkt bei, wenn...
-
Page 7: Bestimmungsgemäße Verwendung
Als Hobelbank/Werkbank für die Holzbearbeitung bzw. zur Lagerung von Werkzeug, wobei die maximal zulässige Belastung nicht überschritten werden darf. H I N W E I S HOLZMANN MASCHINEN GmbH übernimmt keine Verantwortung oder Gewährleistung für eine andere oder darüber hinausgehende Verwendung und daraus resultierende Sach- oder Personenschäden. -
Page 8: Lieferumfang
Achten Sie darauf, dass der Schlitz des Quermutterbolzens horizontal ausgerichtet ist. Fixieren Sie die beiden Rahmenseitenteile (2, 3) und die Rahmenstrebe (1) mit den beiden Schrauben (16). Achten Sie darauf, dass die Rille der Rahmenstrebe innen liegt. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C... - Page 9 (9) und die Schubladen Rückseite (11) mit den Schrauben (17). Schieben Sie den Schubladenboden (12) ein. Fixieren Sie die Schubladen Vorderseite (10) mit den Schrauben (17). Wiederholen Sie diesen Vorgang mit den weiteren 3 Schubladen. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C...
-
Page 10: Bedienung
HINWEIS: Überlasten (= höhere Gewichtsauflage als laut technischen Daten erlaubt) führt zu Beschädigungen und Bruch von Bauteilen. REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG Reinigung Regelmäßige Reinigung garantiert die lange Lebensdauer Ihres Produktes und ist Voraussetzung für deren sichere Verwendung. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C... -
Page 11: Wartung
Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen bezüglich der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler ein neues Produkt oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihr altes Produkt fachgerecht zu entsorgen. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C... - Page 12 Check the goods immediately after receipt and note any complaints on the consignment note when taking over the goods from the deliverer! Transport damage must be reported to us separately to us within 24 hours. HOLZMANN MASCHINEN GmbH cannot accept any liability for transport damage that has not been reported. Copyright ©...
-
Page 13: Intended Use
As a workbench for woodworking or for storing tools, whereby the maximum permissible load must not be exceeded. N O T E HOLZMANN MASCHINEN GmbH assumes no responsibility or warranty for any other use or use beyond this and for any resulting damage to property or injury. Technical restrictions... -
Page 14: Check Delivery Content
Make sure that the slot of the connecting nut is aligned horizontally. Fix the two framesides (2, 3) and the frame brace (1) with the two screws (16). Make sure that the groove of the frame brace is on the inside. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C... - Page 15 6. Fix the two drawer side panels (9) and the drawer back panel (11) with screws (17). Slide in the drawer bottom (12). Fix the drawer front panel (10) with screws (17). Repeat this procedure with the other 3 drawers. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C...
-
Page 16: Handling
The product is low-maintenance and only a few parts need to be serviced. Malfunctions or defects that could affect your safety must be repaired immediately! • Before each operation, check the perfect condition of the safety devices. • Use only original spare parts recommended by the manufacturer. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WB138C... -
Page 17: Storage
Ersatzteile eindeutig markiert sind, falls Sie nicht über den Online-Ersatzteilkatalog anfragen. (EN) With original HOLZMANN spare parts you use parts that are attuned to each other shorten the installation time and elongate your products lifespan. N O T E... - Page 18 SERVICE Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage per Mail an service@holzmann-maschinen.at.
- Page 19 DIY use and a warranty period of 1 year for professional/industrial use - starting with the purchase of the final consumer (invoice date). In case of defects during this period which are not excluded by paragraph 3, Holzmann will repair or replace the machine at its own discretion.
- Page 20 V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN Maschinen GmbH 4170 Haslach, Marktplatz 4...
