Page 2
# Warning Safety sheet A lire avant toute utilisation # ATTENTION Il est important de lire et comprendre les instructions qui suivent. Utilisez votre instrument uniquement dans le domaine spécifié, sinon votre sécurité pourrait ne pas être assurée et vous pourriez endommager l’appareil. # DANGER Vous devez identifier les situations dangereuses qui pourraient provoquer des blessures ou la mort.
V, le symbole est affiché. Maintenance Ne pas tenter de réparer votre équipement, car il intègre de nombreuses pièces spécifiques. Merci de contacter SEFRAM. La maintenance ne peut être effectuée que par du personnel qualifié. Nettoyage périodique Essuyez périodiquement le boîtier avec un chiffon sec et un...

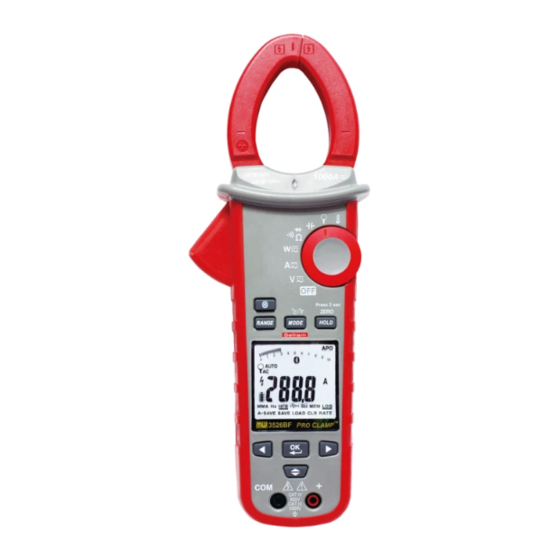

Enregistreur de données (jusqu’à 9999 données) Communication sans fil Bluetooth Fonction torche lors de l’ouverture des mâchoires Mesure automatique de CA / CC 1000 Amps (3526BF) Mesure automatique de CA/CC 600 Amps (3516BF) Mesure automatique de CA / CC jusqu’à 1000 Volts Sélection automatique résistance, continuité...
Déballage et inspection A la réception de votre instrument, le carton d’emballage doit contenir : 1. Une pince wattmétrique 2. Jeu de cordons de mesure de sécurité (un noir, un rouge) 3. Sonde de température (pour 3536BF) 4. Manuel d’utilisation 5.
Mise en marche / arrêt Mise en marche Après mise en marche, l'écran LCD affiche la capacité restante de la pile : complet (Full), moitié (hAlf) et faible(Lo). Arrêt automatique Après 15 mn Pour remettre en marche votre appareil, repassez le commutateur par la position Off.
Page 7
Désactiver la mise hors tension automatique (APO): Maintenez la touche OK enfoncée lorsque vous mettez en marche l’appareil. Touches de fonctions Bluetooth LEFT RIGHT UP/DOWN Les différents menus Exemple Utilisez les touches Flèche pour déplacer le curseur clignotant sur l'icône cible, puis appuyez sur OK. Utilisez les touches Flèche pour déplacer le curseur clignotant sur l'icône cible, puis appuyez sur OK pendant plus de 2 secondes...
Mise en œuvre de mesures simples Mise en garde avant d’utiliser l’appareil. Il est impératif d’observer les prescriptions de sécurité # Attention Lors du branchement de la pince à l’application, il est impératif de toujours brancher le point froid (COM) en premier, puis de brancher le point chaud.
# Danger Pour éviter tout risque pour l’utilisateur et l’instrument, il est impératif de ne pas mesurer de tension supérieure à 1000 V CC ou AC efficace. Ne jamais appliquer une tension de plus de 1000 V DC ou AC eff. entre n’importe quelle entrée et la terre. Remarque –...
Page 10
Fonction AUTO SENSE: En fonction Auto Sense, c’est la valeur la plus élevée qui est prioritaire et affichée (CC ou AC eff.) AC mode : valeur AC RMS DC mode : valeur DC. AC+DC mode : valeur RMS AC+DC. Note - Appuyez sur le bouton MODE pour choisir «AC»...
Page 11
Mode A AC >2SEC >2SEC >2SEC En mode PEAK HOLD, l’appareil enregistre les valeurs crêtes positives et négatives du signal. Les valeurs positives crêtes sont affichées en mode PEAK MAX. Les valeurs négatives sont affichées en mode PEAK MIN. (En mode AC Courant de démarrage moteur (Inrush) uniquement) Si le courant de démarrage est supérieur à...
Page 12
AUTO ZERO en A DC (3526BF et 3536BF) Retirez le conducteur éventuel des mâchoires de la pince Appuyez sur la touche HOLD plus de 2 Secondes pour compenser le magnétisme résiduel. > 2 Sec - La fonction AUTO ZERO n'est disponible que dans le mode Auto-sense, DC et AC + DC.
Page 13
MAX/MIN/AVG Le mode MAX/MIN/AVG enregistre les valeurs mesurées minimales et maximales. Lorsqu’une valeur est inférieure à la valeur minimale d'enregistrement ou au-dessus de la valeur maximale enregistrée, le multimètre enregistre la nouvelle valeur. Le mode MAX / MIN / MOY peut également calculer la moyenne des valeurs (AVG) "MMA"...
Mesure des harmoniques (Mode AC uniquement) THD-F= Val eff. d’harmoniques ÷ Val eff. du fondamental ×100%. (harmoniques jusqu’au 25ième rang) Hn=Val eff. d’une Harmonique ÷ Val eff. du fondamental ×100%. Appuyez sur le bouton GAMME pour afficher l’ordre harmonique ou la valeur de l’harmonique (exprimé en: %) "...
Page 15
"HFR" NOTE : Les modes PEAK HOLD, INRUSH, HZ, Mesures sur les Harmoniques et LPF ne sont disponibles que pour les mesures Mesure de puissance active (W) et du facteur de puissance (PF) 1. Mesure de puissance en système monophasé Etape1.
Page 16
REMARQUE : - En mode AutoSense, l’appareil affiche ACW / DCW (dépend de la présence d'une composante AC). - Le modèle 3516BF propose uniquement les mesures de puissance AC. Signe de la puissance active : (Le sens du courant doit être identique à celui noté sur l’instrument) Pas de signe : Indique que le courant circule de la source d'alimentation vers la charge.
Page 17
b. 3 phases 4 fils équilibré / déséquilibré Etape 1. Réglez le commutateur rotatif sur la position "W" Etape 2. Utilisez le bouton MODE pour choisir le mode ACW. W=W1+W2+W3 Charge Rouge Noir Rouge Noir Rouge Noir M35X6BF-M-00...
Page 18
Indication d’ordre de phase Phase 1 Phase 2 Phase 3 NOTE : - Branchez votre appareil comme indiqué ci-dessus. - Le test de rotation de phase ne fonctionne que si la fréquence est stable. Etape 1. Réglez le commutateur rotatif sur la position "W". Etape 2.
Page 19
a. Si “ 1 2 3 “ s’affiche, la séquence est normale, indiquant que la phase 1 est avant la phase 2 b. Si “ 3 2 1 ” s’affiche, la séquence est inverse indiquant que la phase 2 est avant la phase 1. c.
Page 20
Mesure de résistance (OHM) # ATTENTION Pour éviter d'endommager l’appareil ou l'équipement testé, débranchez l'alimentation du circuit et déchargez tous les condensateurs haute tension avant de mesurer la résistance ou d’effectuer un test diode. Remarque : - Appuyez sur le bouton MODE pour entre le mode "Ω", """ ou "$"...
Mesure de capacité Positionnez le commutateur sur la position capacimètre (symbole du condensateur) Capcitance # ATTENTION Pour éviter d'endommager l’appareil ou l'équipement testé, il est impératif de décharger les condensateurs avant mesure, spécifiquement les condensateurs haute-tension. Utilisez la fonction voltmètre continu pour vérifier la décharge totale. Note –...
Page 22
Mesure des courants avec un Flex Positionnez le commutateur rotatif sur la position " " Choisissez la gamme de de mesure à 3000A/3 sur le Flex. Note : Assurez-vous que la pince de courant fonctionne correctement en mesurant un courant AC connu et branchez comme indiqué...
Page 23
Mesure de Température °C / °F (sur 3536BF) Positionnez le commutateur sur " " Capteur de type K Ne faites aucune mesure de tension élevée avant de réaliser des mesures précises de °C / °F (sinon la compensation de soudure froide pourrait être erronée. M35X6BF-M-00...
Autres fonctions : Gammes AUTOMATIQUES /MANUELLES Auto Range mode Manual Range mode >2SEC >2SEC Fonction HOLD Appuyez sur HOLD pour figer l’affichage Press Hold key SMART HOLD L’appareil émet un bip en continu et l'affichage clignote si la valeur mesurée est plus grande que celle affichée (pour les mesures V, A, W, et Flex CA).
Page 25
Utilisez les touches Flèche pour sélectionner les icônes suivantes. Vous pouvez utiliser le mode A-SAVE pour enregistrer automatiquement les nouvelles lectures. Lorsque vous utilisez les cordons pour mesurer, l’appareil l'enregistre automatiquement. Dans certains cas, le mode AUTOSAVE ne fonctionnera pas. Par exemple, si la lecture est A-SAVE inférieure à...
Page 26
Limites de la sauvegarde automatique (A-Save) Fonction Limite 5% de la gamme de mesure V, A, W, Flex A, Cap 10% sur gamme 100Hz 5% sur gammes 1k/10k Hz Mode LOG (enregistreur de données) Vous pouvez enregistrer un grand nombre de mesures en mémoire, pendant une durée importante, puis analyser et tracer le graphique.
Page 27
Détecteur de tension sans contact Le triangle rouge situé à proximité des mâchoires sera éclairé en présence de champ électrique. Note – Cette fonction n’est pas activée en capacimètre, Inrush, et Rotation de phase. # Attention La LED s'allume lorsque les mâchoires sont proches d'un champ électrique.
Etat des piles L’état des piles est affiché sous forme the symboles : Symboles Description Les piles sont à pleine charge Les piles sont à 2/3 de capacité Les piles sont à 1/3 de capacité Remplacez toutes les piles rapidement pour éviter des mesures erronées.
Alimentation : 6 piles 1.5 V AAA (alcalines) Autonomie : 50 heures typique (sans retro-éclairage). Dimensions : 103mm(W) x 243mm(L) x 55mm(D) pour 3516BF et 3526BF 103mm(W) x 258mm(L) x 55mm(D) pour 3536BF Masse : 540g (avec piles) pour 3516BF et 3526BF 600g (avec piles) pour 3536BF Conditions d’utilisation...
Facteur de crête de 2.0 to 2.5, ajouter 2.5% à la précision. Facteur de crête de 2.5 to 3.0, ajouter 4.0% à la précision FC max 3 @ 460V, 460A (3536BF), 280A (3516BF-3526BF) 2 @ 690V, 690A (3536BF), 420A (3516BF-3526BF) Précision en V AC+DC RMS : précision V AC + précision V DC...
Page 31
A AC HFR >60 à 400Hz ± (5% + 5dgt) ** 599.9A/999.9A* * 3526BF : 599.9A ; 3536BF : 999.9A ** lorsque la valeur mesurée <1000dgt, ajouter 5 dgt à la précision. Erreur de positionnement : ±1% de la lecture.
Page 32
(3) Peak Hold : Peak MAX / Peak MIN 3516BF/3526BF Fonction Gamme Précision 140.0V V AC ± (3.0% + 15dgt) 1400V 140.0A A AC ± (3.0% + 15dgt) 850A 3536BF Fonction Gamme Précision 140.0V V AC ± (3.0% + 15dgt) 1400V 140.0A...
Page 33
9.999 kW** Erreur A ×V lu + 99.99 kW W AC / W DC Erreur V×A lu 599.9KW/999.9kW* * 3516BF et 3526BF: 599.9A ; 3536BF : 999.9A ** Pour une valeur mesurée <1.000kW ajouter 10 dgt à la précision M35X6BF-M-00...
Page 34
Précision définie pour : ACW : Onde sinus ,V AC 10 Veff, A AC 5 Aeff Freq. 50 à 60Hz, FP=1.00 W DC (3526BF et 3536BF) : V DC 10V , A DC (8) Facteur de puissance Fonction Gamme Précision * 1.00...
Page 35
(11) Mesure avec les Flex AC (entrée tension) Gamme Fonction Précision* (1mV/1A) A AC 300.0A/3000A ±(1%+5dgt) (50 à 500Hz)** ±(1%+5dgt) (50 à 60Hz)** A AC HFR 300.0A/3000A ±(5%+5dgt) (61 à 400Hz)** Peak 420.0A/4200A ±(3%+80dgt) (50 à 500Hz) INRUSH 300.0A/3000A ±(2%+10dgt) (50/60Hz) Fréquence 99.99Hz/999.9Hz ±...
# Warning Safety sheet Read First # Safety Information Understand and follow operating instructions carefully. Use the meter only as specified in this manual; otherwise, the protection provided by the meter may be impaired. # WARNING Identifies hazardous conditions and actions that could cause BODILY HARM or DEATH # CAUTION Identifies conditions and actions that could DAMAGE the meter...
# CAUTION Disconnect the test leads from the test points before chang- ing the position of the function rotary switch. Never connect a source of voltage with the function rotary switch in Ω, ,and position. Do not expose Meter to extremes in temperature or high humidity.
Page 38
Data logger (data amount up to 9999 ) Bluetooth wireless communication Torch lightening when clamping Auto AC/DC 1000 Amps capability and selection (For 3536BF) Auto AC/DC 600 Amps capability and selection (For 3526BF) Auto AC/DC 1000 Volts capability and selection Auto Ohms/Continuity/Diode selection 100K Resistance capability...
Unpacking and Inspection Upon removing your new Power Clamp Meter from its packing, you should have the following items: 1. Power Clamp Meter 2. Test leads. set (one black, one red) 3. Temperature Probe (for 3536BF) 4. User Manual 5. Carrying case 6.
Power On / Off Power on After turning on the meter, the LCD will show Full, hAlf, and Lo to indicate the battery capacity. Auto Power Off After idle 15 min The meter can work again by turning it on from the OFF position.
Auto Power Off (APO) disable : Press OK button while tuning meter on from OFF position. Push Buttons Bluetooth LEFT RIGHT UP/DOWN Menu Operation Example Use Arrow keys to move the blinking cursor to the target icon, and then press OK button Use Arrow keys to move the blinking cursor to the target icon, and then press OK button for more than 2sec.
Making Basic Measurements Preparation and Caution Before Measurement # : Observe the rules of # Warnings and # Cautions The figures on the following pages show how to make basic measurements. When connecting the test leads to the DUT (Device Under Test) connect the common test lead before connecting the live lead ;...
# Warning To avoid electrical shock, hazard or damage to meter, do not attempt to measurement that might exceed 1000 V DC or AC RMS. Do not apply more then 1000 V DC or AC RMS between the common input terminal and earth ground. Note - If the measured voltage is greater than 30 V DC or AC RMS, the display will show the "...
AUTO SENSE mode : Display measurement result at AC only with RMS value or DC value, it depends on whichever is greater. AC mode : AC only with RMS value. DC mode : DC value. AC+DC mode : AC+DC RMS value. Note - Press MODE button to enter the AC/DC/AC+DC mode.
ACA mode >2SEC >2SEC >2SEC In PEAK HOLD mode, the meter is activated to save the posi- tive peak value and negative peak value. Positive peak value is displayed in PEAK MAX mode. Negative peak value is dis- played in PEAK MIN mode. Inrush current : (AC mode only) If the under testing Inrush current could be bigger than 100A ac,...
Page 46
DCA ZERO (For 3526BF/3536BF) Remove the jaw out of the conductor. Press HOLD Key 2 Sec to compensate the residual magnetism. > 2 Sec - DCA Zero is only available in Auto Sense, DC and AC+DC mode. Measuring Frequency (AC mode only) Select the "Hz"...
Page 47
MAX/MIN/AVG The MAX/MIN/AVG mode records the minimum and maximum input values. When the inputs go below the record minimum value or above the record maximum value, the meter records the new value. The MAX/MIN/AVG mode can also calculate the average of reading. "MMA"...
Harmonic Measurement (AC mode only) THD-F=RMS of Harmonics ÷ RMS of fundamental ×100%. (harmonics up to the 25 th ) Hn=RMS of Individual Harmonic ÷ RMS of fundamental ×100%. Press RANGE button to display harmonic order or the value of the harmonic(unit : %). "...
"HFR" NOTE : Peak Hold, Inrush, HZ, Harmonic and HFR mode are only available in AC mode. Measuring Active power(W)/Power factor(PF) 1.Single Phase Power Measurement Step1. Set the rotary switch to the "W" position. Step2. Connect the Red test lead to the L, and the Black test lead to the N.
Page 50
NOTE : - In AutoSense mode, The meter will displays ACW/DCW depends on if there has AC frequency been detected. - 155/157 offer AC power measurement mode only. Active power sign : (The current direction must the same as the figure.) No sign : Indicates the power flows from the power source to the load.
Page 51
b. 3 phase 4 wire balanced / unbalanced Step1. Set the rotary switch to the "W" position Step2. Using the MODE button to choose the ACW mode . W=W1+W2+W3 Load Black Black Black M35X6BF-M-00...
Page 52
Phase Rotation Line 1 Line 2 Line 3 NOTE : - Connect the supposed three phase of power source as shown above. - The test is only available while the system frequency is stable. Step 1. Set the rotary switch to the "W" position. Step 2.
Page 53
Step 4. If it displays “L2”, then BUZZER will be sound for twice. Please switch the Red test lead to connect to the supposed phase Line 2 immediately before the “ L2 ” is disappeared. Step 5. When “L2” is disappeared, it will display the testing result.
Page 54
OHM Measurment # CAUTION To avoid possible damage to the Meter or to the equipment under test, disconnect circuit power and discharge all high - voltage capacitors before measuring resistance and diode. Note : - Press MODE button to enter the "Ω", """ or "$" mode. - Press MODE button for more than 2sec to return to the AUTO SENSE mode.
Measuring Capacitance Set the rotary switch to the " " position. Capcitance # CAUTION To avoid possible damage to the meter or to the equipment under test, disconnect circuit power and discharge all high-voltage capacitors before measuring capacitance. Use the DC voltage function to confirm that the capacitor discharged.
Page 56
Measuring Current with Flex Clamp Meter Set the rotary switch to the " " position. Keep the range of Flex Clamp meter which has 3000A/3V output ratio. Note Please follow the above illustrated instruction and measure a known current to make sure that the connection between two meters is correct.
Measuring Temperature °C / °F ( For 3536BF) Set the rotary switch to the " " position. Don’t take any high voltage measurement prior to accurate °C/°F measurements. M35X6BF-M-00...
Other Function : AUTO/MANUAL RANGE Auto Range mode Manual Range mode >2SEC >2SEC HOLD Key Press HOLD key to freeze display value. Press Hold key SMART HOLD The meter will beep continuously and the display will flash if the measured signal is larger than the display reading.
Page 59
Use Arrow keys to select the following icons. You can operate the A-SAVE mode to automati- cally save new reading. When you use the probes to measure a new reading, the meter will automati- cally save it. In some case, the A-SAVE mode will A-SAVE not work.
Page 60
LOG mode You can record a lot of reading to memory in a long time, then analyze and plot graph. The meter can store maximum 9999 data in memory. The record rate can be set from 1 sec to 600 sec. The error of timer is less than 3 seconds per hour.
VoltSeek : The red diamond shape of LED will Illuminate, If there has electric field been detected form the jaw. Note - This function is invaild for OHM, Capacitance, INRUSH, and Phase Rotation. Caution The light indicator turns on while the clamp tips are close to a electric field.
Battery State display User can know the battery state from the battery indicator. Batter State Description The battery is full charged The battery is remained 2/3 power The battery is remained 1/3 power Replace the battery as soon as the low battery indicator appears, to avoid inaccurate reading.
Battery life : 50 hours (without Backlight). Dimensions : 103mm(W) x 243mm(L) x 55mm(D) for 3516BF/3526BF 103mm(W) x 258mm(L) x 55mm(D) for 3536BF Weight : approx. 540g (with battery) for 3516BF/3526BF approx. 600g (with battery) for 3536BF Environmental Conditions Indoor Use.
For Crest Factor of 2.0 to 2.5, add 2.5% to accuracy. For Crest Factor of 2.5 to 3.0, add 4.0% to accuracy. CF 3 @ 460V, 460A (for 3536BF),280A(for 3516BF/3526BF) 2 @ 690V, 690A (for 3536BF),420A(for 3516BF/3526BF) AC+DC Vrms Accuracy : same as ACV spec. +DCV spec.
Page 65
50 ~ 60Hz ± (1.5% + 5dgt) ** >60 ~ 400Hz ± (5% + 5dgt) ** 599.9A/999.9A* * 3526BF : 599.9A ; 3536BF : 999.9A ** The measured value <1000dgt, add 5 dgt to the accuracy. Position Error : ±1% of reading.
Page 66
(3) Peak Hold : Peak MAX / Peak MIN 3516BF/3526BF Function Range Accuracy 140.0V ± (3.0% + 15dgt) 1400V 140.0A ± (3.0% + 15dgt) 850A 3536BF Function Range Accuracy 140.0V ± (3.0% + 15dgt) 1400V 140.0A ± (3.0% + 15dgt)
Page 67
Accuracy ± (2.5% + 0.2A) 99.99A 599.9A /999.9A * ± (2.5% + 5dgt) * 3516BF/3526BF : 599.9A 3536BF : 999.9A Accuracy defined for : Sine wave, Freq. 50/60Hz - Integration time about 100m sec Trigger level of INRUSH : 1Arms for 100A range...
Page 68
Accuracy defined for : ACW : Sine wave , ACV 10 Vrms, ACA 5 Arms Freq. 50~60Hz, PF=1.00 DCW (For 3526BF/3536BF) : 10V , DCA (8) Power Factor Function Range Accuracy* 1.00 ± 5dgt * ACA<100A, add ± 3dgt to the accuracy (For 3516BF) (9) Resistance &...
Page 69
(11) Flex AC Current (voltage input): Function Range(1mV/1A) Accuracy* 300.0A/3000A ±(1%+5dgt) (50~500Hz)** ±(1%+5dgt) (50~60Hz)** HFR ACA 300.0A/3000A ±(5%+5dgt) (61~400Hz)** Peak 420.0A/4200A ±(3%+80dgt) (50~500Hz) INRUSH 300.0A/3000A ±(2%+10dgt) (50/60Hz) Frequency 99.99Hz/999.9Hz ± (0.5%+3dgt) (<500Hz) 99.9% ±(5%+10dgt) Harm H01-H12 99.9% ±(5%+10dgt) *The accuracy of sFlex-T is not included. **ACA <300dgt, add 3 dgt to the accuracy.
