H-9773

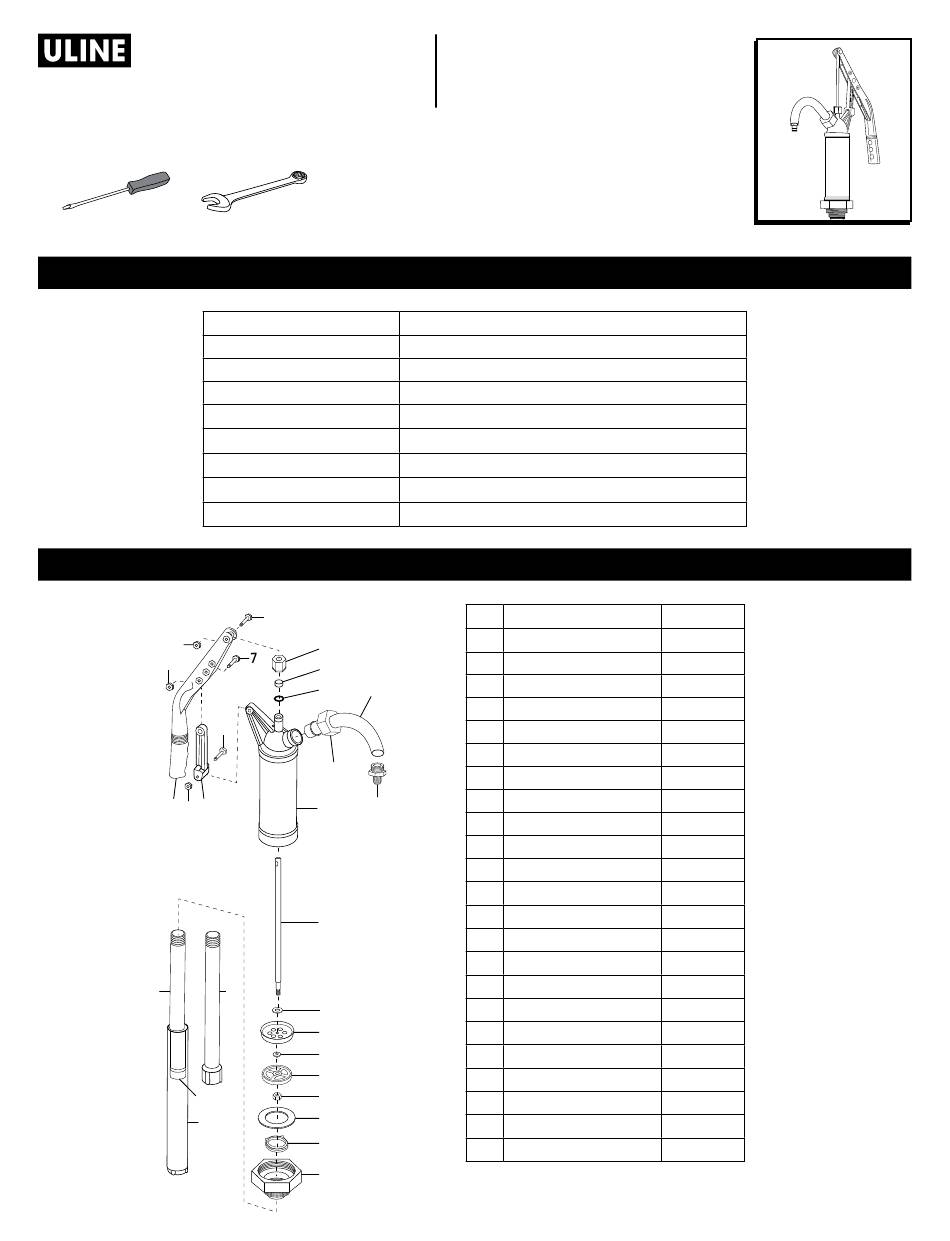

PLASTIC LEVER ACTION PUMP
TOOLS NEEDED
Flathead Screwdriver
Pump Type
Flow
Maximum Fluid Temperature
Bung Adapter
Suction Tube Length
Inlet
Outlet
Wetted Parts
Maximum Viscosity
7
7
6
8
7
18
19
20
PAGE 1 OF 9
5/16" Wrench
SPECIFICATIONS
7
4
5
3
21
7
2
1
23
9
17
10
11
22
12
13
14
15
16
1-800-295-5510
uline.com
Lever Action – Self-Priming
9 GPM at 135 RPM (Adjustable: 8.5, 10 or 12 oz./stroke)
180°F
1.5" and 2" NPT
36" Maximum
1.06" O.D.
0.85" O.D. Curved Spout
PTFE, Fluoroelastomer, PP and 304 Stainless Steel
1,000 cps
PARTS
#
DESCRIPTION
1
Pump Body
2
Coupling Nut
3
Spout
4
Piston Rod Nut
5
Piston Rod Seal
6
Handle Lever
7
Nut and Screw
8
Handle
9
Piston Rod
10
Valve Plate
11
Valve Base
12
Rod Plate
13
Valve Nut
14
Foot Valve Seal
15
Base Plate
16
Base
17
Tube
18
Upper Telescopic Tube
19
Telescopic Tube Seal
20
Bottom Telescopic Tube
21
O-Ring
22
Valve
23
Spout Reducer
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
QTY.
1
1
1
1
1
1
3
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1221 IH-9773
