Carel PCOUMID200 Manual

cod. +050003210 rel. 1.1 - 25.09.2003
PCOUMID200

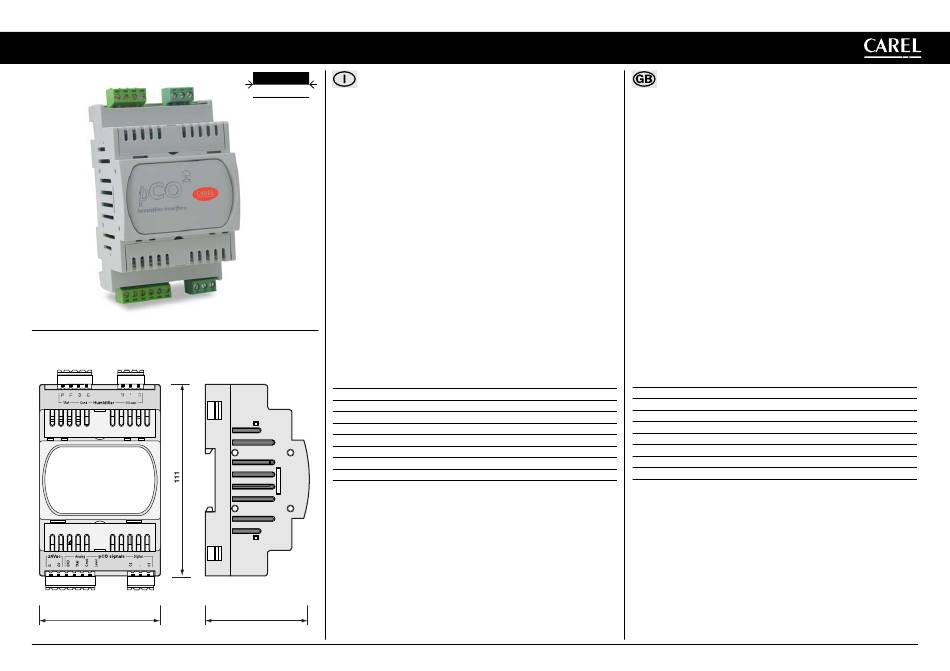

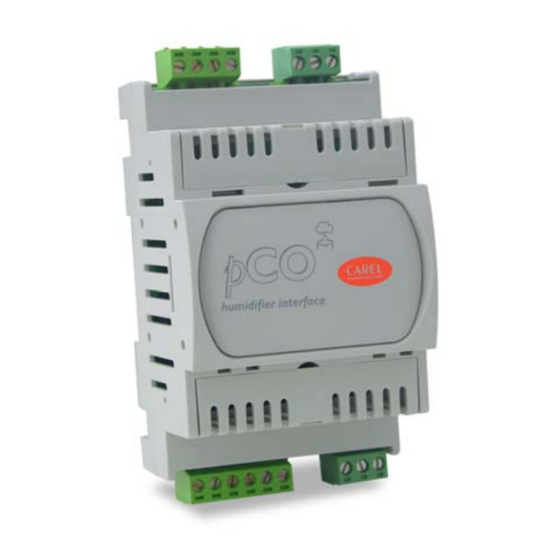

Scheda per gestione umidificatore OEM per pCO / OEM humidifier control board for pCO
Dimensioni 4 moduli DIN / Dimensions: 4 DIN modules
70
Vi ringraziamo per la scelta fatta, sicuri che sarete soddisfatti del
LEGGI E CONSERVA
QUESTE ISTRUZIONI
vostro acquisto.
READ AND SAVE
THESE INSTRUCTIONS
CARATTERISTICHE GENERALI
Il modulo PCOUMID200 è un'interfaccia dei controllori elettronici pCO. Permette
di controllare i parametri fondamentali degli umidificatori OEM prodotti da
CAREL (alto livello e conducibilità acqua di alimento nel cilindro, sensore TAM di
assorbimento corrente) direttamente dal regolatore elettronico a microprocessore
pCO B /pCO 2 /pCO 1 /pCO C .
I valori raccolti dagli appositi sensori vengono convertiti in segnali compatibili
dagli ingressi presenti nel pCO (per maggiori informazioni si rimanda al relativo
manuale utente del programma applicativo).
L'interfaccia PCOUMID200 rispetto all'interfaccia PCOUMID000 si differenzia per:
- maggior precisione e immunità ai disturbi sia per la misura di conducibilità
che per la misura del sensore di livello;
- il segnale di "alto livello acqua" può essere gestito sia con uscita digitale
che analogica.
Risulterà dunque possibile collegare al controllore sia la scheda pCOUMID000
che la scheda pCOUMID200, con l'unica accortezza di dover configurare un
opportuno parametro, in modo da permettere al software di utilizzare la corretta
curva di conducibilità.
CARATTERISTICHE TECNICHE
tensione d'ingresso:
potenza assorbita:
morsettiere - sez. conduttori:
condizioni di funzionamento:
condizioni di immagazzinamento:
grado di inquinamento:
dimensioni (mm):
grado di protez. fornito dall'involucro:
classificazione secondo la protezione contro le scosse elettriche:
Tutte le uscite sono protette da cortocircuito.
INSTALLAZIONE
Il montaggio previsto è mediante fissaggio su guida omega (guida DIN
standard).
DICHIARAZIONI
• PTI dei materiali usati per l'isolamento: >250 V
• Periodo di sollecitazioni elettriche delle parti isolanti: Lungo
60
• Categoria di resistenza al calore e al fuoco: D
• Categoria (immunità contro le sovratensioni): 2
Fig. 1

GENERAL CHARACTERISTICS

The PCOUMID200 module is an interface for the pCO series electronic
controllers. It is used to control the fundamental operating parameters of the
OEM humidifiers manufactured by CAREL (high water level, water conductivity in
the cylinder, and TAM current. sensor) directly from the pCO
electronic microprocessor controller.
The values read by the special sensors are converted into signals that are
compatible with the inputs on the pCO (for further information, refer to the
corresponding application software user manual).
The PCOUMID200 interface differs from the PCOUMID000 interface in the
following ways:
- greater precision and immunity to disturbances for both the conductivity and
the level sensor;
- the "high water level" signal can be managed either by a digital or analogue
output.
Consequently, both the pCOUMID000 and the pCOUMID200 boards can be
connected to the pCO, with the only requirement being that a special parameter
has to be set to allow the software to use the correct conductivity curve.

TECHNICAL SPECIFICATIONS

Power Supply:
24 Vac ± 15%
power consumption:
3 W (5 VA);
terminal blocks - wire cross-section:
min. 0,5 mm 2 , max. 2,5 mm 2
operating conditions:
-10T60 °C; 90 % U.R. non condensante
storage conditions:
-20T70 °C; 90% U.R. non condensante
pollution:
normale
dimensions (mm):
110,8 x 70,4 x 60
case index of protection:
IP20
classification according to protection against electric shock:
Classe II.
All outputs are protected against short-circuits.

INSTALLATION

The device is installed by mounting on a standard DIN rail.

DECLARATIONS

• PTI of the insulation materials: >250V
• Period of electric stress across the insulating parts: Long
• Category of resistance to heat and fire: D
• Category (immunity against voltage surges): 2
Thank you for choosing Carel. We are confident that you will be satisfied
with your purchase.
24Vac ± 15%
3W (5VA);
min. 0.5 mm 2 , max. 2.5 mm
-10T60°C; 90 % rH non-condensing
-20T70°C; 90% rH non-condensing
normal
110.8 x 70.4 x 60
IP20
B /pCO 2 /pCO 1 /pCO C
2
Class II.
