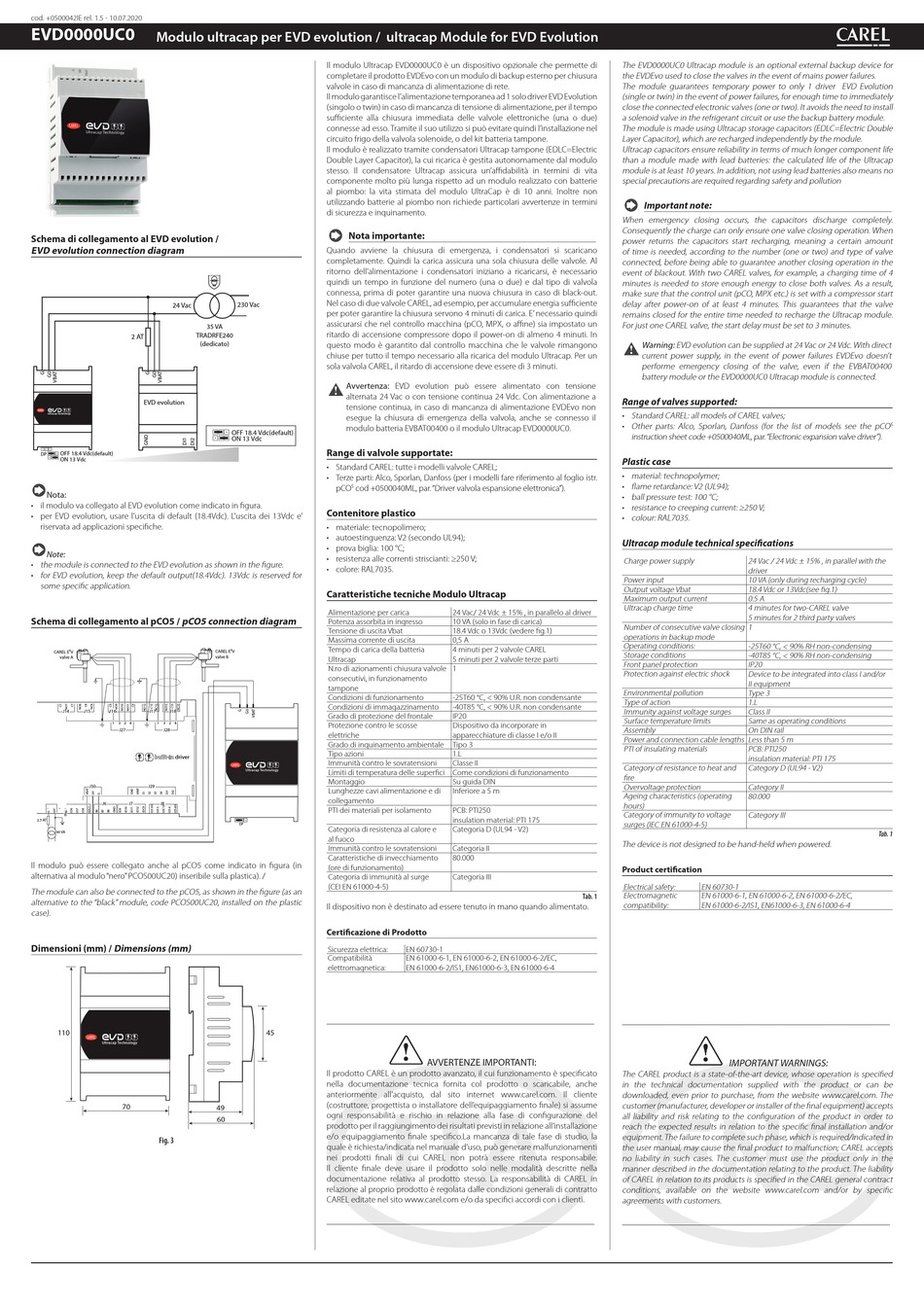

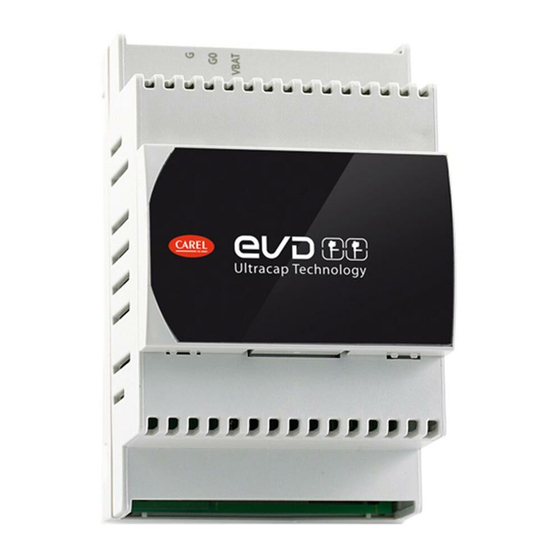

Carel EVD0000UC0 Quick Start Manual

cod. +0500042IE rel. 1.5 - 10.07.2020
EVD0000UC0
Modulo ultracap per EVD evolution / ultracap Module for EVD Evolution
Schema di collegamento al EVD evolution /

EVD evolution connection diagram

24 Vac
TRADRFE240
2 AT
(dedicato)
EVD evolution
Ultracap Technology
OFF 18.4 Vdc(default)
DP
ON 13 Vdc
Nota:
• il modulo va collegato al EVD evolution come indicato in fi gura.
• per EVD evolution, usare l'uscita di default (18.4Vdc). L'uscita dei 13Vdc e'
riservata ad applicazioni specifi che.
Note:
• the module is connected to the EVD evolution as shown in the fi gure.
• for EVD evolution, keep the default output(18.4Vdc). 13Vdc is reserved for
some specifi c application.
Schema di collegamento al pCO5 / pCO5 connection diagram
X
CAREL E V
valve A
J18
J14 J15 J16 J17
1 3 2 4 1 3 2 4
J27 J28
driver
J30 J29
J6
J7 J8
2.5 AT
80 VA
Il modulo può essere collegato anche al pCO5 come indicato in fi gura (in
alternativa al modulo "nero" PCOS00UC20) inseribile sulla plastica). /
The module can also be connected to the pCO5, as shown in the fi gure (as an
alternative to the "black" module, code PCOS00UC20, installed on the plastic
case).
Dimensioni (mm) / Dimensions (mm)
110
Ultracap Technology
70
Fig. 3
Il modulo Ultracap EVD0000UC0 è un dispositivo opzionale che permette di
completare il prodotto EVDEvo con un modulo di backup esterno per chiusura
valvole in caso di mancanza di alimentazione di rete.
Il modulo garantisce l'alimentazione temporanea ad 1 solo driver EVD Evolution
(singolo o twin) in caso di mancanza di tensione di alimentazione, per il tempo
suffi ciente alla chiusura immediata delle valvole elettroniche (una o due)
connesse ad esso. Tramite il suo utilizzo si può evitare quindi l'installazione nel
circuito frigo della valvola solenoide, o del kit batteria tampone.
Il modulo è realizzato tramite condensatori Ultracap tampone (EDLC=Electric
Double Layer Capacitor), la cui ricarica è gestita autonomamente dal modulo
stesso. Il condensatore Ultracap assicura un'affi dabilità in termini di vita
componente molto più lunga rispetto ad un modulo realizzato con batterie
al piombo: la vita stimata del modulo UltraCap è di 10 anni. Inoltre non
utilizzando batterie al piombo non richiede particolari avvertenze in termini
di sicurezza e inquinamento.
Nota importante:
Quando avviene la chiusura di emergenza, i condensatori si scaricano
completamente. Quindi la carica assicura una sola chiusura delle valvole. Al
ritorno dell'alimentazione i condensatori iniziano a ricaricarsi, è necessario
quindi un tempo in funzione del numero (una o due) e dal tipo di valvola
connessa, prima di poter garantire una nuova chiusura in caso di black-out.
Nel caso di due valvole CAREL, ad esempio, per accumulare energia suffi ciente
230 Vac
per poter garantire la chiusura servono 4 minuti di carica. E' necessario quindi
assicurarsi che nel controllo macchina (pCO, MPX, o affi ne) sia impostato un
35 VA
ritardo di accensione compressore dopo il power-on di almeno 4 minuti. In
questo modo è garantito dal controllo macchina che le valvole rimangono
chiuse per tutto il tempo necessario alla ricarica del modulo Ultracap. Per un
sola valvola CAREL, il ritardo di accensione deve essere di 3 minuti.
Avvertenza: EVD evolution può essere alimentato con tensione
alternata 24 Vac o con tensione continua 24 Vdc. Con alimentazione a
tensione continua, in caso di mancanza di alimentazione EVDEvo non
esegue la chiusura di emergenza della valvola, anche se connesso il
modulo batteria EVBAT00400 o il modulo Ultracap EVD0000UC0.
OFF 18.4 Vdc(default)
ON 13 Vdc
Range di valvole supportate:
• Standard CAREL: tutte i modelli valvole CAREL;
• Terze parti: Alco, Sporlan, Danfoss (per i modelli fare riferimento al foglio istr.
pCO 5 cod +0500040ML, par. "Driver valvola espansione elettronica").
Contenitore plastico
• materiale: tecnopolimero;
• autoestinguenza: V2 (secondo UL94);
• prova biglia: 100 °C;
• resistenza alle correnti striscianti: 250 V;
• colore: RAL7035.
Caratteristiche tecniche Modulo Ultracap
Alimentazione per carica
Potenza assorbita in ingresso
Tensione di uscita Vbat
Massima corrente di uscita
Tempo di carica della batteria
X
CAREL E V
valve B
Ultracap
N.ro di azionamenti chiusura valvole
consecutivi, in funzionamento
tampone
Condizioni di funzionamento
Condizioni di immagazzinamento
Grado di protezione del frontale
Protezione contro le scosse
elettriche
Grado di inquinamento ambientale
Tipo azioni
Immunità contro le sovratensioni
Ultracap Technology
Limiti di temperatura delle superfi ci Come condizioni di funzionamento
Montaggio
Lunghezze cavi alimentazione e di
collegamento
PTI dei materiali per isolamento
DP
Categoria di resistenza al calore e
al fuoco
Immunità contro le sovratensioni
Caratteristiche di invecchiamento
(ore di funzionamento)
Categoria di immunità al surge
(CEI EN 61000-4-5)
Il dispositivo non è destinato ad essere tenuto in mano quando alimentato.
Certifi cazione di Prodotto
Sicurezza elettrica:
Compatibilità
elettromagnetica:
_____________________________________________________________
45
Il prodotto CAREL è un prodotto avanzato, il cui funzionamento è specifi cato
nella documentazione tecnica fornita col prodotto o scaricabile, anche
anteriormente all'acquisto, dal sito internet www.carel.com. Il cliente
(costruttore, progettista o installatore dell'equipaggiamento fi nale) si assume
49
ogni responsabilità e rischio in relazione alla fase di confi gurazione del
60
prodotto per il raggiungimento dei risultati previsti in relazione all'installazione
e/o equipaggiamento fi nale specifi co.La mancanza di tale fase di studio, la
quale è richiesta/indicata nel manuale d'uso, può generare malfunzionamenti
nei prodotti fi nali di cui CAREL non potrà essere ritenuta responsabile.
Il cliente fi nale deve usare il prodotto solo nelle modalità descritte nella
documentazione relativa al prodotto stesso. La responsabilità di CAREL in
relazione al proprio prodotto è regolata dalle condizioni generali di contratto
CAREL editate nel sito www.carel.com e/o da specifi ci accordi con i clienti.
_____________________________________________________________
24 Vac/ 24 Vdc ± 15% , in parallelo al driver
10 VA (solo in fase di carica)
18.4 Vdc o 13Vdc (vedere fi g.1)
0,5 A
4 minuti per 2 valvole CAREL
5 minuti per 2 valvole terze parti
1
-25T60 °C, < 90% U.R. non condensante
-40T85 °C, < 90% U.R. non condensante
IP20
Dispositivo da incorporare in
apparecchiature di classe I e/o II
Tipo 3
1.L
Classe II
Su guida DIN
Inferiore a 5 m
PCB: PTI250
insulation material: PTI 175
Categoria D (UL94 - V2)
Categoria II
80.000
Categoria III
EN 60730-1
EN 61000-6-1, EN 61000-6-2, EN 61000-6-2/EC,
EN 61000-6-2/IS1, EN61000-6-3, EN 61000-6-4
AVVERTENZE IMPORTANTI:
The EVD0000UC0 Ultracap module is an optional external backup device for
the EVDEvo used to close the valves in the event of mains power failures.
The module guarantees temporary power to only 1 driver EVD Evolution
(single or twin) in the event of power failures, for enough time to immediately
close the connected electronic valves (one or two). It avoids the need to install
a solenoid valve in the refrigerant circuit or use the backup battery module.
The module is made using Ultracap storage capacitors (EDLC=Electric Double
Layer Capacitor), which are recharged independently by the module.
Ultracap capacitors ensure reliability in terms of much longer component life
than a module made with lead batteries: the calculated life of the Ultracap
module is at least 10 years. In addition, not using lead batteries also means no
special precautions are required regarding safety and pollution

Important note:

When emergency closing occurs, the capacitors discharge completely.
Consequently the charge can only ensure one valve closing operation. When
power returns the capacitors start recharging, meaning a certain amount
of time is needed, according to the number (one or two) and type of valve
connected, before being able to guarantee another closing operation in the
event of blackout. With two CAREL valves, for example, a charging time of 4
minutes is needed to store enough energy to close both valves. As a result,
make sure that the control unit (pCO, MPX etc.) is set with a compressor start
delay after power-on of at least 4 minutes. This guarantees that the valve
remains closed for the entire time needed to recharge the Ultracap module.
For just one CAREL valve, the start delay must be set to 3 minutes.
Warning: EVD evolution can be supplied at 24 Vac or 24 Vdc. With direct
current power supply, in the event of power failures EVDEvo doesn't
performe emergency closing of the valve, even if the EVBAT00400
battery module or the EVD0000UC0 Ultracap module is connected.

Range of valves supported:

• Standard CAREL: all models of CAREL valves;
• Other parts: Alco, Sporlan, Danfoss (for the list of models see the pCO
instruction sheet code +0500040ML, par. "Electronic expansion valve driver").

Plastic case

• material: technopolymer;
• fl ame retardance: V2 (UL94);
• ball pressure test: 100 °C;
• resistance to creeping current: 250 V;
• colour: RAL7035.
Ultracap module technical specifi cations
Charge power supply 24 Vac / 24 Vdc ± 15% , in parallel with the
driver
Power input 10 VA (only during recharging cycle)
Output voltage Vbat 18.4 Vdc or 13Vdc(see fi g.1)
Maximum output current 0.5 A
Ultracap charge time 4 minutes for two-CAREL valve
5 minutes for 2 third party valves
Number of consecutive valve closing 1
operations in backup mode
Operating conditions: -25T60 °C, < 90% RH non-condensing
Storage conditions
-40T85 °C, < 90% RH non-condensing
Front panel protection IP20
Protection against electric shock
Device to be integrated into class I and/or
II equipment
Environmental pollution Type 3
Type of action 1.L
Immunity against voltage surges Class II
Surface temperature limits Same as operating conditions
Assembly On DIN rail
Power and connection cable lengths Less than 5 m
PTI of insulating materials PCB: PTI250
insulation material: PTI 175
Category of resistance to heat and Category D (UL94 - V2)
fi re
Overvoltage protection Category II
Ageing characteristics (operating
80.000
hours)
Category of immunity to voltage
Category III
surges (IEC EN 61000-4-5)
The device is not designed to be hand-held when powered.
Product certifi cation
Electrical safety: EN 60730-1
Tab. 1
Electromagnetic EN 61000-6-1, EN 61000-6-2, EN 61000-6-2/EC,
compatibility: EN 61000-6-2/IS1, EN61000-6-3, EN 61000-6-4
_____________________________________________________________
IMPORTANT WARNINGS:
The CAREL product is a state-of-the-art device, whose operation is specifi ed
in the technical documentation supplied with the product or can be
downloaded, even prior to purchase, from the website www.carel.com. The
customer (manufacturer, developer or installer of the fi nal equipment) accepts
all liability and risk relating to the confi guration of the product in order to
reach the expected results in relation to the specifi c fi nal installation and/or
equipment. The failure to complete such phase, which is required/indicated in
the user manual, may cause the fi nal product to malfunction; CAREL accepts
no liability in such cases. The customer must use the product only in the
manner described in the documentation relating to the product. The liability
of CAREL in relation to its products is specifi ed in the CAREL general contract
conditions, available on the website www.carel.com and/or by specifi c
agreements with customers.
_____________________________________________________________
5
Tab. 1
