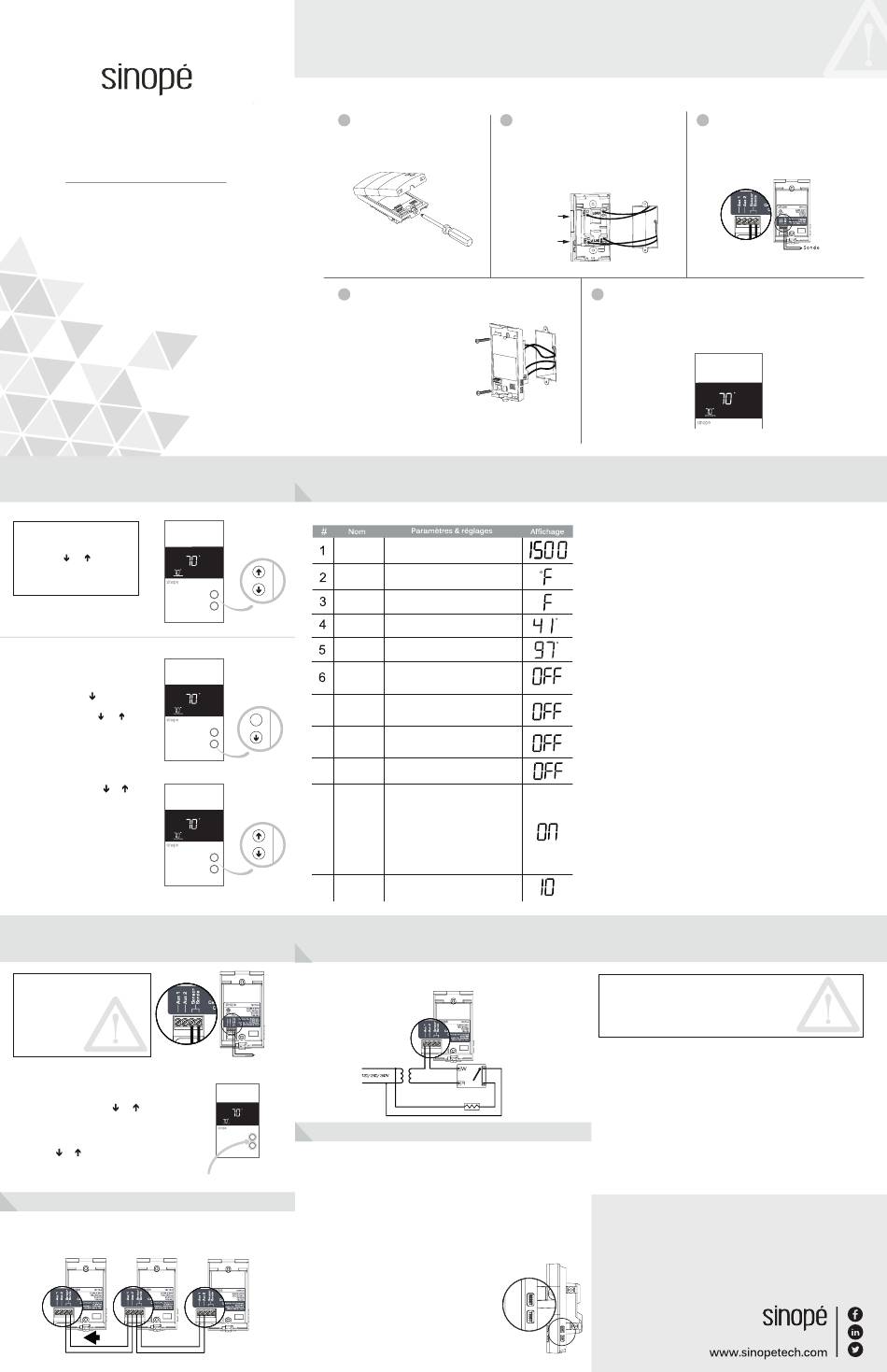

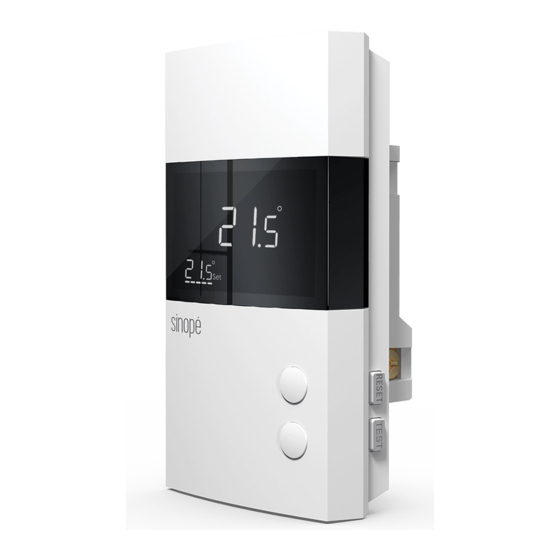

TH1300NP
Guide d'installation
Thermostat non programmable
pour plancher chauffant (3600 W)
Augmenter ou baisser la
température
Pour ajuster la température,
appuyez sur ou . La
température demandée au
thermostat clignotera pour
Set
confirmer la nouvelle consigne. Alimentez le thermostat.
PARAMÈTRES UTILISATEURS
Abaisser la consigne à son minimum et
maintenir le bouton enfoncé pendant
10 secondes pour accéder au menu.
Set
Appuyer sur le bouton ou afin
de modifier le réglage.
Alimentez le thermostat.
Appuyer sur les boutons et
simultanément pour sélectionner le
prochain paramètre. Continuer à
appuyer jusqu'à la fin de la liste pour
sortir du menu.
Set
Alimentez le thermostat.
Au moment d'installer votre système de
plancher chauffant : ajoutez une
deuxième sonde dans le plancher dont
l'embout sera rangé dans le boîtier du
thermostat. Cette sonde additionnelle
pourra être branchée et utilisée comme
sonde de remplacement sans altérer
votre installation de plancher chauffant.
MODE OFF
Pour mettre le thermostat en mode OFF,
maintenez les boutons et durant
10 secondes.
Pour quitter le mode OFF, maintenez les
boutons et durant 10 secondes ou
monter/abaisser la consigne.
BRANCHEMENT D'UN MODULE D'EXPANSION (TR1310)
Il est possible de brancher jusqu'à 10 modules d'expansion sur
le même appareil. (Fonction EXP)
TR1310 TR1310
Vers d'autres
TR1310
Avertissements
L'installation de ce thermostat doit être effectuée par
un électricien certifié et être conforme aux codes
d'électricité locaux et nationaux en vigueur.
1 Déverrouillez et soulevez le
couvercle du thermostat.
4 Utilisez les vis fournies pour
fixer la base du thermostat à
la boîte électrique.
Replacez et verrouillez le
couvercle.
PARAMÈTRES UTILISATEURS
Paramètres pouvant être modifiés directement sur l'appareil :
Load
Display
Control
Setpoint Min
Setpoint Max
Max Air
7
Max Floor
8
Min Floor
10 sec.
9
Aux
10
Backlight
11
Sensor
BRANCHEMENT DE LA SORTIE AUXILIAIRE
Deuxième étage de chauffage (Fonctions 15 sec / 15 min)
So n d e
Set
PROTECTION CONTRE LES FUITES À LA TERRE
Le thermostat est muni d'une protection contre les fuites à la terre
de 5 mA. En cas de fuite à la terre, la protection prévue à cet effet se
Maintenir 10 sec.
déclenche et coupe rapidement le courant électrique afin de prévenir
les blessures graves.
Réinitialisation de la protection contre les fuites à la terre
Le bouton-témoin RESET s'allume (rouge) lorsque le dispositif de protection
de fuites à la terre se déclenche. S'il s'allume durant le fonctionnement normal
du thermostat, réinitialisez la protection contre les fuites à la terre en appuyant
sur le bouton RESET qui s'éteindra. Si pour une raison inconnue la faute se
produit à nouveau, mettre le système de chauffage hors tension à partir du
TH1300NP
panneau électrique et faites vérifier l'installation par un électricien.
Vérification de la protection contre les fuites à la terre
Ce thermostat est muni d'un test automatique qui vérifie
périodiquement le bon fonctionnement du circuit de
protection. Vous pouvez également le faire
manuellement : 1) Appuyez sur le bouton-témoin
TEST. Si la lumière rouge du bouton RESET ne s'allume
pas, le test a échoué. Mettez le système de chauffage
hors tension à partir du panneau électrique et faites
vérifier par un électricien. 2) Appuyez sur le bouton-témoin
RESET pour remettre la base du thermostat en marche.
INSTALLER VOTRE THERMOSTAT
2 Faites le raccordement du plancher
chauffant en utilisant les borniers de
connexion charge/alimentation à
l'arrière du thermostat. Raccordez le fil
de mise à la terre à la vis de la boîte
électrique prévue à cet effet.
Charge (Load)
Plancher chauffant
Alimentation (Line)
Affichage de la puissance connectée
0 watt à 3600 watt
Format d'affichage de la température
°C ou °F (par défaut : °F)
Mode de contrôle du thermostat
A (Air), F (Plancher) (par défaut : F)
Consigne minimale
41 °F à 97 °F (par défaut : 41 °F)
Consigne maximale
41 °F à 97 °F (par défaut : 97°F)
Limite maximale température ambiante
(Visible seulement en mode F)
41 °F à 97 °F (par défaut : OFF)
Limite maximale température de plancher
(Visible seulement en mode A)
41 °F à 97 °F (par défaut : OFF)
Limite minimale température de plancher
(Visible seulement en mode A)
41 °F à 97 °F (par défaut : OFF)
Assignation de la sortie auxiliaire OFF,
EXP, 15 sec, 15 min (par défaut : OFF)
Contrôle du rétroéclairage
ON, OFF ou BED – (par défaut : ON)
ON (rétroéclairage toujours actif, intensité
variable en fonction de la lumière ambiante)
OFF (actif seulement si un bouton est appuyé)
BED (mode chambre - le rétroéclairage
s'assombrira en fonction de la lumière
ambiante et s'éteindra en dessous
de 20 % de la luminosité)
Sonde de plancher
10K ou 12K (par défaut : 10K)
Transformateur
24 VCA
Plinthe
Convecteur
Avant de commencer l'installation du thermostat, assurez-vous
de mettre le circuit de chauffage hors tension à partir du
panneau électrique afin d'éviter tout risque de choc électrique !
3 Branchez la sonde de plancher.
(Seulement pour applications de
contrôle en mode F ou avec limite
de plancher.)
Alimentez le thermostat.
5 Alimentez le thermostat.
Après avoir effectué une séquence de test, le thermostat
devrait afficher la température du plancher. Dans le cas
contraire, référez-vous au guide de dépannage de ce manuel.
Set
3) Le thermostat offre 2 modes de régulation de la température :
Mode F (par défaut) : Régulation de la température du plancher au
moyen d'une sonde de température externe avec la possibilité de
limiter la température ambiante.
Mode A : Régulation de la température ambiante avec la possibilité
de limiter la température du plancher au moyen d'une sonde de
température externe.
6) Limite maximale de la température de l'air ambiant (Mode F)
Le thermostat limite le chauffage du plancher afin de ne pas dépasser
la limite de température ambiante fixée.
7) Limite maximale de la température du plancher (Mode A)
Le thermostat limite le chauffage du plancher à la valeur sélectionnée;
idéal pour protéger les planchers de bois d'ingénierie.
8) Limite minimale de la température du plancher (Mode A)
Le thermostat limite la température minimale du plancher afin de
garder celui-ci à une température confortable.
9) Assignation de la sortie auxiliaire
Le thermostat offre une sortie auxiliaire qui comporte 3 fonctions
possibles qui sont réglées à partir des paramètres utilisateurs.
Fonction 15 sec : Sortie auxiliaire sur cycle court (15 secondes): utilisée
pour un système de chauffage contrôlé par un relais électronique (SSR)
Fonction 15 min : Sortie auxiliaire sur cycle long (15 minutes): utilisée pour
un système de chauffage contrôlé par un relais mécanique ou équipé
d'un ventilateur
Dans les fonctions 15 sec et 15 min, le thermostat contrôle la température
ambiante par le plancher. Une fois que la température du plancher a
atteint sa limite, si la température ambiante désirée n'est pas atteinte, la
sortie auxiliaire active l'appareil chauffant pour atteindre la consigne.
(La sortie auxiliaire agit comme deuxième étage de chauffage.)
Fonction EXP : Sortie auxiliaire pour connecter plusieurs planchers
chauffants (module d'expansion TR1310 vendu séparément).
Fonction OFF (par défaut) : Permet de désactiver la sortie auxiliaire.
GUIDE DE DÉPANNAGE
Que dois-je faire si le code E1F s'affiche sur l'écran de mon thermostat ?
Le code E1F signifie que le thermostat est en mode « Plancher » et qu'il n'y a
aucune sonde de connectée. Si votre thermostat n'est pas destiné à contrôler un
plancher chauffant, changez le mode de contrôle du thermostat pour le mode A.
SPÉCIFICATIONS TECHNIQUES
Alimentation : 120/208/240 Vca, 50/60 Hz
Charge maximale :
1800 W @ 120 V / 15 A
3120 W @ 208 V / 15 A
3600 W @ 240 V / 15 A
Plage de réglage : 5 °C à 36 °C (41 °F à 97 °F)
Plage d'affichage : 0 °C à 50 °C (32 °F à 99 °F)
Résolution : ± 0,5 °C (± 1 °F)
Entreposage : -20 °C à 50 °C (-4 °F à 122 °F)
Sortie auxiliaire : 24 Vca /Vcc / 0,1 A
Protection DDFT : Classe A (5 mA)
Garantie limitée de 3 ans
SINOPÉ TECHNOLOGIES INC. garantit les composantes de ses produits contre
les vices et les défauts de fabrication en fonction d'une utilisation et d'entretiens
normaux, et ce, pour une période de 3 ans à partir de la date d'achat et sur
présentation d'une facture attestant cette date. La garantie ne prévoit pas le
remboursement des frais de transport encourus par le consommateur et ne
s'applique pas à un produit qui aurait été mal installé, mal utilisé ou
accidentellement endommagé. La responsabilité de SINOPÉ TECHNOLOGIES
INC. se limite uniquement au remplacement du produit (appareil) et ne
comprend d'aucune façon le coût de branchement ou d'installation de
l'appareil ou de pièces de remplacement.
Pour plus d' i nformation, visitez notre site Web :
