BAS1(S) / BAS2(S)
ON/OFF and Floating Actuators
Installation Instructions

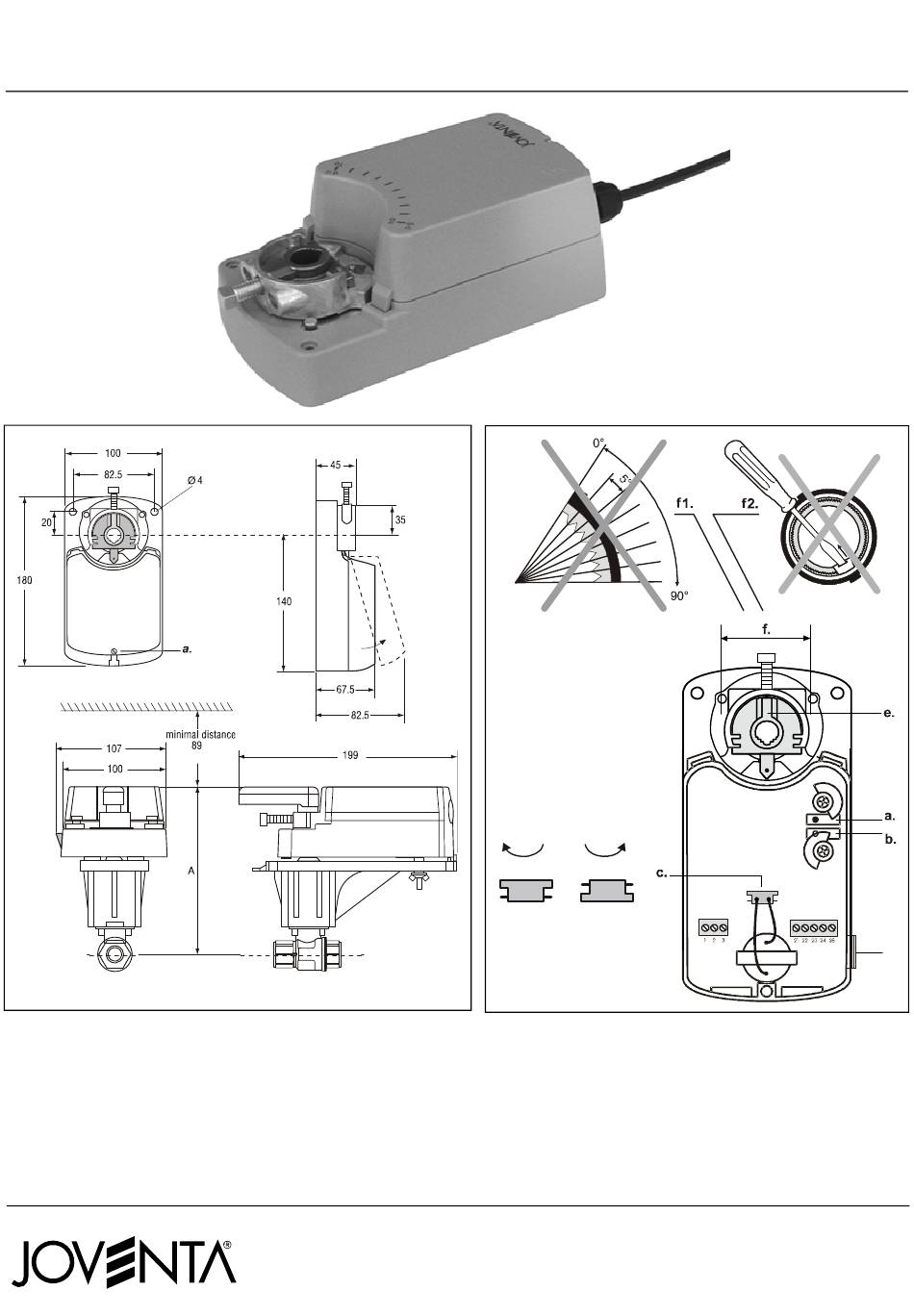

Figure 1: Dimensions (in mm)
