Lüfter (Eco-V)
- Schließen Sie die Verbindungsleitung gemäß den Angaben im folgenden
Anschlussschaltplan an.
PHNFP14A0
00
01
0F
Anmerkung: Die Lüfter-Adressen können nur über die Kabel-Fernbedienung eingestellt
werden
Anmerkung: Anleitungen zur Einstellung auf der Lüfterplatine finden Sie in der
Montageanleitung des jeweiligen Lüfters
BUS_A
BUS_B

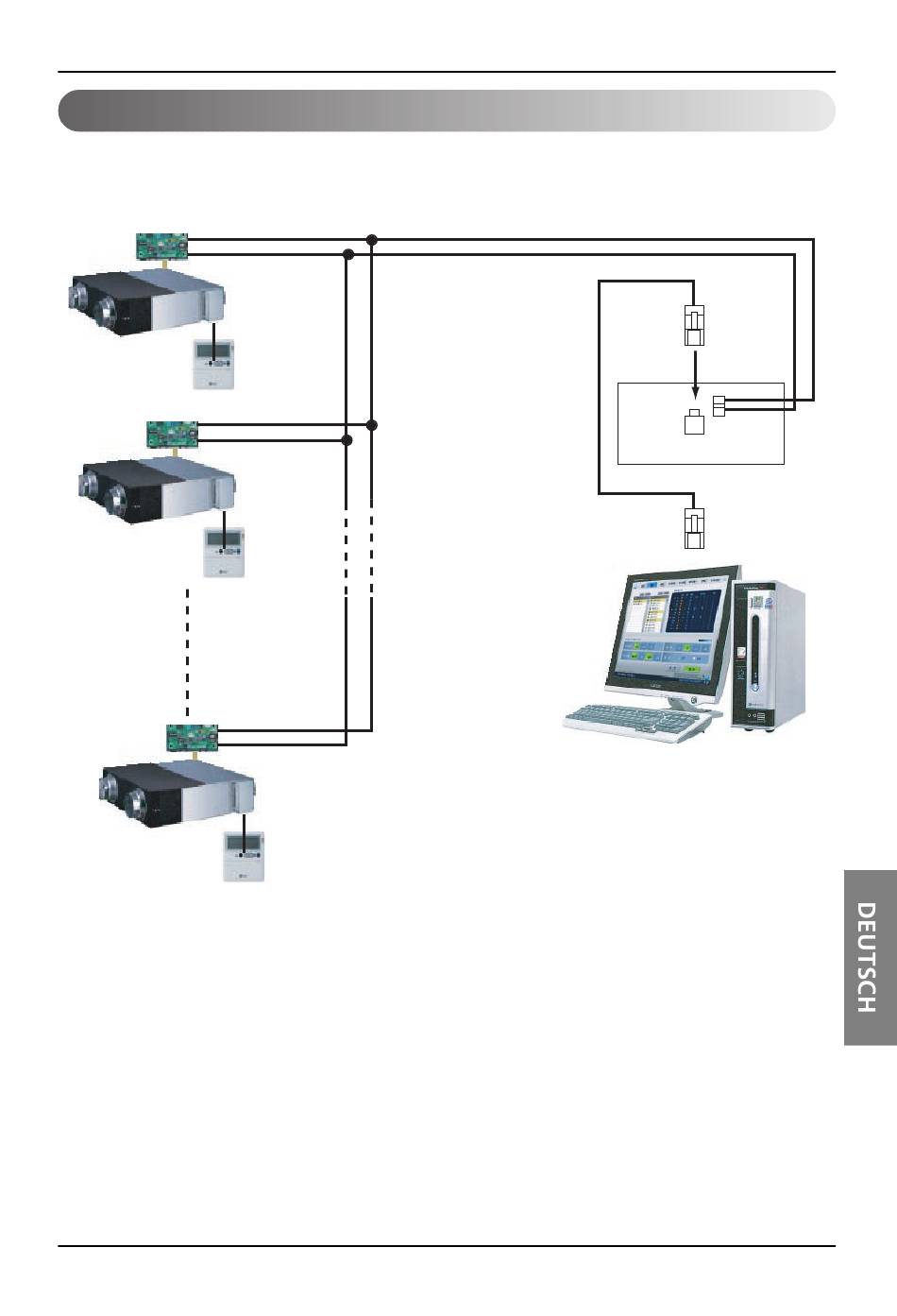

Externer Anschlussschaltplan
Crossover-
Kabel
BUS A
BUS B
LAN-Anschluss
ZNU
(PQNFG14B0)
PC-Zentralsteuerung
Montageanleitung 5
