REMS Cento Instruction Manual
  1. Manuals
  2. Brands
  3. REMS Manuals
  4. Cutter
  5. Cento
  6. Instruction manual

REMS Cento Instruction Manual

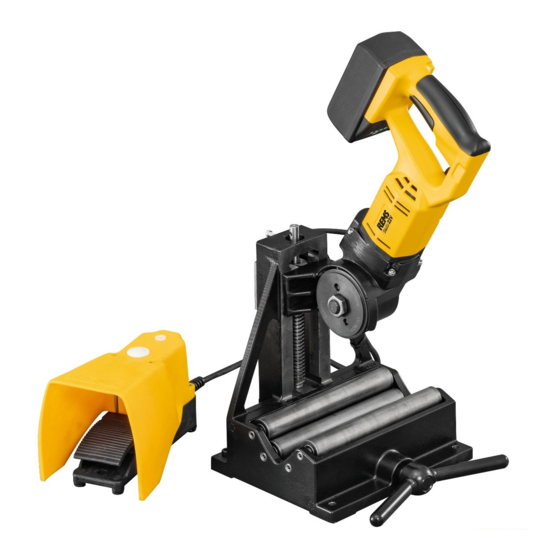

Pipe cutting machine
