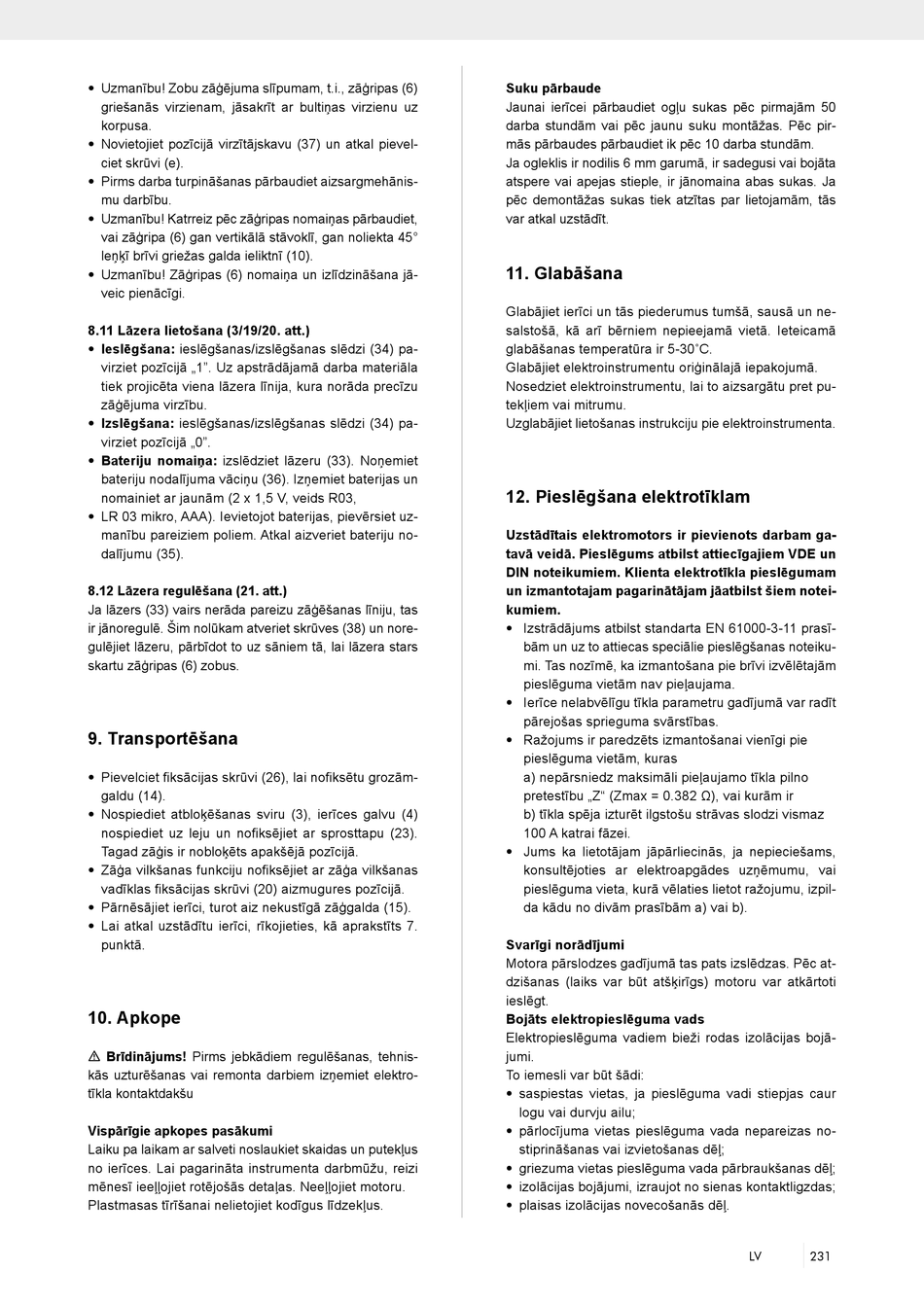

Transportēšana; Apkope; Glabāšana; Pieslēgšana Elektrotīklam - Scheppach HM80Lxu Translation From The Original Instruction Manual

• Uzmanību! Zobu zāģējuma slīpumam, t.i., zāģripas (6)
griešanās virzienam, jāsakrīt ar bultiņas virzienu uz
korpusa.
• Novietojiet pozīcijā virzītājskavu (37) un atkal pievel-
ciet skrūvi (e).
• Pirms darba turpināšanas pārbaudiet aizsargmehānis-
mu darbību.
• Uzmanību! Katrreiz pēc zāģripas nomaiņas pārbaudiet,
vai zāģripa (6) gan vertikālā stāvoklī, gan noliekta 45°
leņķī brīvi griežas galda ieliktnī (10).
• Uzmanību! Zāģripas (6) nomaiņa un izlīdzināšana jā-
veic pienācīgi.
8.11 Lāzera lietošana (3/19/20. att.)
• Ieslēgšana: ieslēgšanas/izslēgšanas slēdzi (34) pa-
virziet pozīcijā „1". Uz apstrādājamā darba materiāla
tiek projicēta viena lāzera līnija, kura norāda precīzu
zāģējuma virzību.
• Izslēgšana: ieslēgšanas/izslēgšanas slēdzi (34) pa-
virziet pozīcijā „0".
• Bateriju nomaiņa: izslēdziet lāzeru (33). Noņemiet
bateriju nodalījuma vāciņu (36). Izņemiet baterijas un
nomainiet ar jaunām (2 x 1,5 V, veids R03,
• LR 03 mikro, AAA). Ievietojot baterijas, pievērsiet uz-
manību pareiziem poliem. Atkal aizveriet bateriju no-
dalījumu (35).
8.12 Lāzera regulēšana (21. att.)
Ja lāzers (33) vairs nerāda pareizu zāģēšanas līniju, tas
ir jānoregulē. Šim nolūkam atveriet skrūves (38) un nore-
gulējiet lāzeru, pārbīdot to uz sāniem tā, lai lāzera stars
skartu zāģripas (6) zobus.
9. Transportēšana
• Pievelciet fiksācijas skrūvi (26), lai nofiksētu grozām-
galdu (14).
• Nospiediet atbloķēšanas sviru (3), ierīces galvu (4)
nospiediet uz leju un nofiksējiet ar sprosttapu (23).
Tagad zāģis ir nobloķēts apakšējā pozīcijā.
• Zāģa vilkšanas funkciju nofiksējiet ar zāģa vilkšanas
vadīklas fiksācijas skrūvi (20) aizmugures pozīcijā.
• Pārnēsājiet ierīci, turot aiz nekustīgā zāģgalda (15).
• Lai atkal uzstādītu ierīci, rīkojieties, kā aprakstīts 7.
punktā.

10. Apkope

m Brīdinājums! Pirms jebkādiem regulēšanas, tehnis-
kās uzturēšanas vai remonta darbiem izņemiet elektro-
tīkla kontaktdakšu
Vispārīgie apkopes pasākumi
Laiku pa laikam ar salveti noslaukiet skaidas un putekļus
no ierīces. Lai pagarināta instrumenta darbmūžu, reizi
mēnesī ieeļļojiet rotējošās detaļas. Neeļļojiet motoru.
Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.
Suku pārbaude
Jaunai ierīcei pārbaudiet ogļu sukas pēc pirmajām 50
darba stundām vai pēc jaunu suku montāžas. Pēc pir-
mās pārbaudes pārbaudiet ik pēc 10 darba stundām.
Ja ogleklis ir nodilis 6 mm garumā, ir sadegusi vai bojāta
atspere vai apejas stieple, ir jānomaina abas sukas. Ja
pēc demontāžas sukas tiek atzītas par lietojamām, tās
var atkal uzstādīt.
11. Glabāšana
Glabājiet ierīci un tās piederumus tumšā, sausā un ne-
salstošā, kā arī bērniem nepieejamā vietā. Ieteicamā
glabāšanas temperatūra ir 5-30˚C.
Glabājiet elektroinstrumentu oriģinālajā iepakojumā.
Nosedziet elektroinstrumentu, lai to aizsargātu pret pu-
tekļiem vai mitrumu.
Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.
12. Pieslēgšana elektrotīklam
Uzstādītais elektromotors ir pievienots darbam ga-
tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un
DIN noteikumiem. Klienta elektrotīkla pieslēgumam
un izmantotajam pagarinātājam jāatbilst šiem notei-
kumiem.
• Izstrādājums atbilst standarta EN 61000-3-11 prasī-
bām un uz to attiecas speciālie pieslēgšanas noteiku-
mi. Tas nozīmē, ka izmantošana pie brīvi izvēlētajām
pieslēguma vietām nav pieļaujama.
• Ierīce nelabvēlīgu tīkla parametru gadījumā var radīt
pārejošas sprieguma svārstības.
• Ražojums ir paredzēts izmantošanai vienīgi pie
pieslēguma vietām, kuras
a) nepārsniedz maksimāli pieļaujamo tīkla pilno
pretestību „Z" (Zmax = 0.382 Ω), vai kurām ir
b) tīkla spēja izturēt ilgstošu strāvas slodzi vismaz
100 A katrai fāzei.
• Jums ka lietotājam jāpārliecinās, ja nepieciešams,
konsultējoties ar elektroapgādes uzņēmumu, vai
pieslēguma vieta, kurā vēlaties lietot ražojumu, izpil-
da kādu no divām prasībām a) vai b).
Svarīgi norādījumi
Motora pārslodzes gadījumā tas pats izslēdzas. Pēc at-
dzišanas (laiks var būt atšķirīgs) motoru var atkārtoti
ieslēgt.
Bojāts elektropieslēguma vads
Elektropieslēguma vadiem bieži rodas izolācijas bojā-
jumi.
To iemesli var būt šādi:
• saspiestas vietas, ja pieslēguma vadi stiepjas caur
logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas no-
stiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanās dēļ.
LV 231
