U-Line H-10002 Assembly Instructions Manual
  1. Manuals
  2. Brands
  3. U-Line Manuals
  4. Outdoor Furnishing
  5. H-10002
  6. Assembly instructions manual

U-Line H-10002 Assembly Instructions Manual

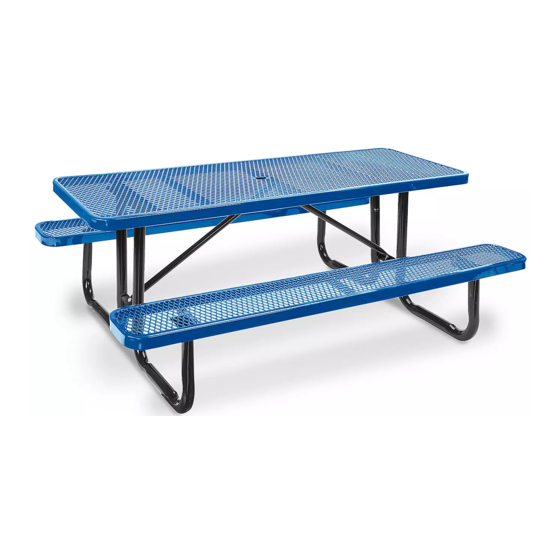

Rectangle picnic table
Hide thumbs
1
2
3
4
5
6
7
8
9
Table of Contents
  • Herramienta Necesaria
  • Instrucciones de Ensamble
  • Instalación
  • Instructions D'assemblage
  • Installation

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H-10002, H-10003
RECTANGLE PICNIC
TABLE
TOOLS NEEDED
Socket Wrench
1/2" Socket Bit
Bench Seat x 2
Leg x 2
PAGE 1 OF 9
1-800-295-5510
uline.com
1/2" Wrench
PARTS
Tabletop x 1
Cross Brace x 2
Head Bolt x 15
Level
Screw x 8
5/16" Hex
5/16" Washer x 30
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Mounting Hardware
Drill Bit x 1
Bracket x 4
(Mounting Optional, See Page 3)
5/16" Nut x 15
0222 IH-10002
