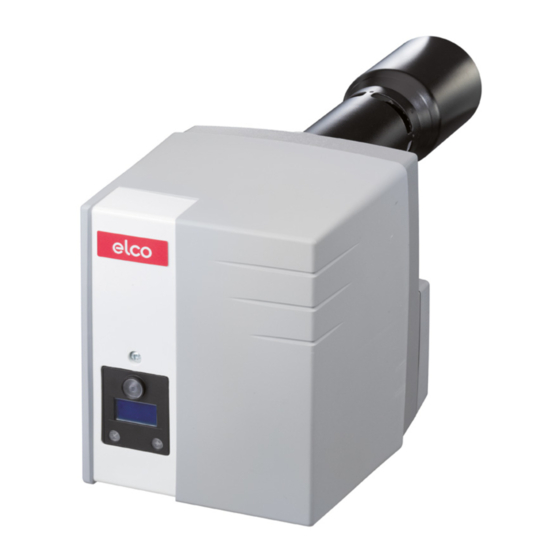

VB1.20
VB1.24
VB1.28
VB1.30
VB1.35
VB1.47
Bedieningshandleiding
Voor de gespecialiseerde vakman
Aangeblazen oliebrander Low NOx ..... 2-14
Operating manual
For the authorised specialist
Low NOx forced-draught fuel-oil burner .. 15-27
de, fr, it................................. 4200 1015 6600
............................................. 4200 1016 4200
02/2017 - Art. Nr. 4200 1015 6700D
nl
en
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for elco VB1.20
Summary of Contents for elco VB1.20
- Page 1 VB1.20 VB1.24 VB1.28 VB1.30 VB1.35 VB1.47 Bedieningshandleiding Voor de gespecialiseerde vakman Aangeblazen oliebrander Low NOx ..2-14 Operating manual For the authorised specialist Low NOx forced-draught fuel-oil burner .. 15-27 de, fr, it......... 4200 1015 6600 ..........4200 1016 4200...
- Page 2 Voor iedere andere Voor schade, om de volgende verwarmingsinstallaties vorm van gebruik is de toestemming van redenen ontstaan, sluiten wij garantie ELCO vereist. De montage, de EN 226 uit: inbedrijfstelling en het onderhoud mogen Aansluiting van branders met - ongepast gebruik...
- Page 3 Overzicht Branderbeschrijving Oliebranderautomaat Scherm Vlamdoofveiligheid IRD Elektromotor voor pomp en luchttur- bine Luchtdruknippel Ontstekingstransformator Regelschaal recirculatieopening Instelschroef recirculatieopening Bevestigingsschroeven voor basisplaat Ophangsteun Behuizing 7-polige contrastekker (verstoken) Afdekkap Branderbuis Buizensteun met aansluitflens en isola- tiering Vlampijp (in apart collo) Ontgrendelingsknop Oliepomp 03B Luchtdebietinstelling Olieslangen Luchtkast...
- Page 4 Werking Opwarmfunctie Werkingsfunctie Veiligheidsfunctie Opwarmfunctie Werkingsfunctie - De brandermotor wordt uitgeschakeld. Als van de installatie warmte wordt - Na warmteverzoek door de - De brander is in stand-by voor verlangd, dan wordt eerst de ketelregelaar start de werking. sproeierlijnverwarming ingeschakeld. olieverbrandingsautomaat de Wanneer de uitvoering van het programma.
- Page 5 Werking Branderautomaat TCH 1xx De oliebranderautomaat TCH 1xx stuurt De knop R … veroorzaakt ... en bewaakt de ventilatorbrander. Door indrukken het computergestuurde gedurende ... programmaverloop worden uiterst stabiele tijden bereikt, die onafhankelijk … 1 seconde ... Ontgrendelen van de zijn van schommelingen in netspanning automaat en omgevingstemperatuur.
- Page 6 Werking Aansluitschema Aansluitsokkel Sproeierlijnverwar- Afstandsont- Stroomvoeding L1 Aarde Vlamcontrole ming grendeling Stekker nr. Klem Magneetventiel Ontsteking Brandermotor Aanduiding storing Stekker nr. Klem Klem Benaming Stekker nr. Klem Benaming Stekker nr. Aarde Fase brandermotor Signaal vlamdoofveiligheid Aarde Fase Neutraal Signaal afstandsontgrendeling L1 Magneetventiel netaansluiting Fase Aarde...
- Page 7 Montage Brandermontage Branderinbouwstand Montage van de brander Inbouwen: De branderflens 3 is voorzien van • Aansluitflens 3 met schroeven 4 aan langwerpige gaten en kan worden de ketel bevestigen. gebruikt voor een diameter van de • Buizensteun 2 op branderbuis gatencirkel gaande van 150 tot 170 mm.
- Page 8 De zuiginrichting. Deze richtlijn is onderdeel olieaansluiting wordt gerealiseerd met van de ontwerpbeginselen van ELCO. een enkel-strengsysteem met Voor CH geldt de Procal-richtlijn. ontluchtingsfilter. Het filter moet De zuigleiding wordt bij vierkante tanks...
- Page 9 Inbedrijfstelling Instelgegevens Controle van de menginrichting Rook gas - Afs tand Brande r- Lucht- Sproe ie r Anzuiglucht- Pom pdruk Luchtde bie t re circulatie - s proe ie r Brande r ve rm oge n s proe ie r Ø Danfos s Sproe ie r ge le iding...
- Page 10 Inbedrijfstelling Luchtregeling Oliedrukregeling Werkingscontrole Positionering Het luchtdebiet wordt veranderd door te draaien aan de regelknop 1. Regelknop luchtdebiet Regelschaal luchtdebiet Regelknop draaien naar Regelschaal recirculatieopening - rechts, luchtdebiet vermindert, Instelschroef recirculatieopening wordt groter (in de fabriek geverfd) - links, luchtdebiet verhoogt, Geleiding van de aanzuiglucht wordt kleiner Bevestigingsschroef voor de...
- Page 11 Service Onderhoud Servicewerkzaamheden aan de ketel Positionering en brander worden uitsluitend door Sproeierlijn een erkende verwarmingsmonteur Ventilatorturbine uitgevoerd. Om ervoor te zorgen dat Basisplaat de onderhoudswerkzaamheden op Sproeier tijd en stond worden uitgevoerd, Bevestigingsschroeven moet aan de gebruiker van de basisplaat installatie worden aangeraden een Vlamdoofveiligheid...
- Page 12 Service Onderhoud Pompfilter reinigen • Sluitingsschroef 11 afschroeven. • Filter voorzichtig reinigen / vervangen. • Filter weer aanbrengen. • O-ringdichting controleren / vervangen. Filter olieleiding reinigen • Afsluitkraan op het filter sluiten • Filterelement reinigen / vervangen • Bij het openen van de afsluitkraan, de filterinstallatie controleren op dichtheid.
- Page 13 Service Storingen verhelpen Oorzaken en verhelpen van storingen De veiligheidsonderdelen mogen niet Bij storingen moeten de principiële worden gerepareerd, maar dienen te voorwaarden voor een goede werking worden vervangen door onderdelen met worden gecontroleerd: hetzelfde nummer. Is er stroom aanwezig? Gebruik alleen originele Is er stookolie in de tank ? onderdelen van de fabrikant.
- Page 14 Service Aanduiding onderhoudsinterval Aanduiding olievoorraad Gedurende de werking kunnen na enige De aanduiding van de olievoorraad is eveneens toegankelijk: tijd de volgende inlichtingen verschijnen: Sproeiergrootte Dat betekent dat het (veranderbare tijd is voor waarde) onderhoud door (0,5 - 1,5) een vakman. Als de installateur Pompdruk zijn...
-
Page 15: Table Of Contents
- Inappropriate use. generator ELCO. Assembly and commissioning - Incorrect assembly or repair by the must be carried out only by authorised customer or any third party, including EN 60335-2 specialists and all applicable guidelines the fitting of non-original parts. -
Page 16: Burner Description
Overview Burner description Oil combustion system Display IRD flame monitor Electric motor for pump and blower wheel Air pressure nipple Ignition transformer Graduated scale for recirculation opening Setting screw for recirculation opening Fastening screws for equipment plate Mounting bracket Housing 7-pin connecting socket (covered) Cover Burner tube... -
Page 17: Heating, Operating And Safety Function
Function Heating function Operating function Safety function Heating function Operating function Safety function If the system demands heat, the pre- - If heat is requested by the boiler A safety shutdown occurs: heater is switched on first. regulator, the automatic oil - if a flame signal >0,7µA is present When the oil preheating temperature is combustion control unit starts the... -
Page 18: Automatic Combustion Control Unit
Function Automatic combustion control unit TCH 1xx The TCH 1xx fuel oil control and safety Pressing and ... leads to ... unit controls and monitors the forced holding the R draught burner. The microprocessor- button for ... controlled program sequence ensures maximum stability of time periods, …... -
Page 19: Allocation Chart Connection Socket
Function Allocation chart Connection socket Remote Pre-heater L1 power supply Earth Flame monitor unlocking Connector Terminal Malfunction light Solenoid valve Burner motor Firing Connector Terminal Terminal Designation Connector Terminal Designation Connector Earth Burner motor phase Flame monitor signal Earth Live Neutral Remote release signal L1 solenoid valve network-side... -
Page 20: Burner Assembly Burner Installation Position
Assembly Burner assembly Burner installation position Burner assembly Installation: The burner flange 3 is equipped with • Secure connecting flange 3 to the elongated holes and can be used with a boiler using screws 4 hole circle diameter of 150 - 170 mm. •... -
Page 21: Electrical And Oil Connection, Oil Burner Pump
This reduce the risk of swapping the hoses. guideline is an integral part of the ELCO The oil is connected by a single pipe planning criteria. The Procal guideline system with bleed filter. The filter must applies for CH. -
Page 22: Setting Data, Combustion Head Check
Start up Adjustment data Checking the combustion head Oil-air Danfos s Pum p Exhaus t gas Air intak e Bur ne r output nozzle Nozzle Air volum e nozzle Bur ne r pr e s s ur e r e cir culation adjus te r Ø... -
Page 23: Air Regulation, Oil Pressure Regulation
Start up Air regulation Oil pressure regulation Operating check Positioning The airflow is adjusted by turning Air volume regulating knob regulating knob 1. Air volume graduated scale Turn the regulating knob Recirculation opening graduated - clockwise to reduce airflow and scale Recirculation opening adjusting increase CO... -
Page 24: Maintenance
Service Maintenance Burner and boiler servicing must only Positioning be carried out by a professionally Nozzle rod qualified heating engineer. The Air fan system operator is advised to take Housing plate out a service contract to guarantee Nozzle regular servicing. Fastening screws for housing plate Checking the exhaust gas... - Page 25 Service Maintenance Cleaning the pump filter • Unscrew locking screw 11. • Carefully clean/replace filter. • Reinsert filter. • Check/replace O-ring seal. Cleaning the oil line filter • Close the shut-off valve on the filter • Clean/replace the filter element •...
-
Page 26: Troubleshooting
Service Troubleshooting Fault diagnosis and repair Safety components must not be In the event of a malfunction, first check repaired. They must always be replaced that the prerequisites for correct with parts with the same order number. operation are fulfilled: Only use original spare parts. -
Page 27: Maintenance Interval Display, Oil-Level Indicator
Service Maintenance frequency indicator Fuel oil stock indicator After a certain period of operation, the The fuel oil stock indicator can be accessed: following information may be displayed: Nozzle size (value This means that can be changed) maintenance must (0.5 - 1.5) be carried out by a specialist. - Page 28 Gefabriceerd in de EU. Made in EU. Niet-contractueel document. Non contractual document. 02/2017 - Art. Nr. 4200 1015 6700D...
