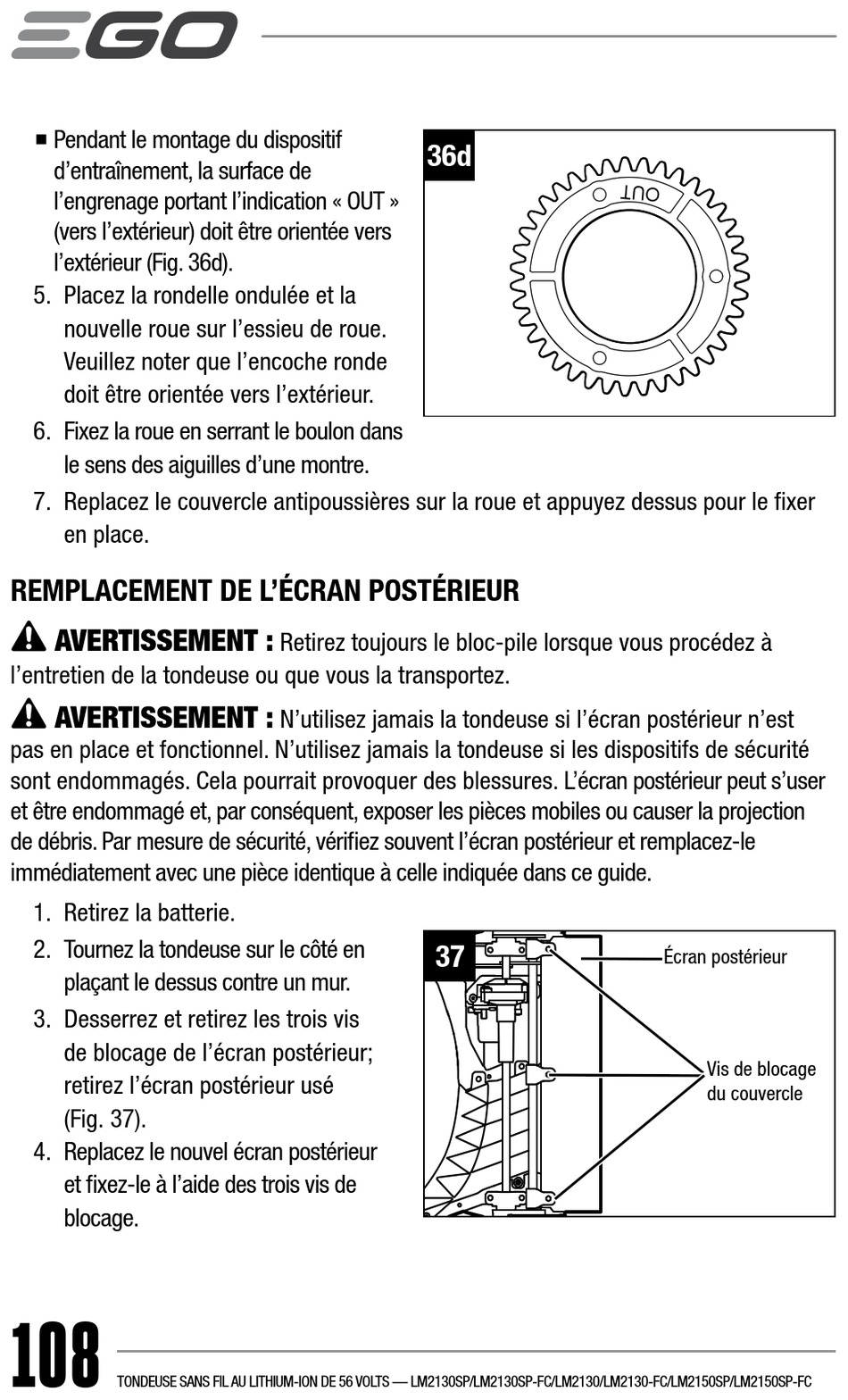

Ego Power+ LM2130SP-FC Operator's Manual page 108

◾
Pendant le montage du dispositif
d'entraînement, la surface de
l'engrenage portant l'indication « OUT »
(vers l'extérieur) doit être orientée vers
l'extérieur (Fig. 36d).
5. Placez la rondelle ondulée et la
nouvelle roue sur l'essieu de roue.
Veuillez noter que l'encoche ronde
doit être orientée vers l'extérieur.
6. Fixez la roue en serrant le boulon dans
le sens des aiguilles d'une montre.
7. Replacez le couvercle antipoussières sur la roue et appuyez dessus pour le fixer
en place.
REMPLACEMENT DE L'ÉCRAN POSTÉRIEUR
AVERTISSEMENT :
l'entretien de la tondeuse ou que vous la transportez.
AVERTISSEMENT :
pas en place et fonctionnel. N'utilisez jamais la tondeuse si les dispositifs de sécurité
sont endommagés. Cela pourrait provoquer des blessures. L'écran postérieur peut s'user
et être endommagé et, par conséquent, exposer les pièces mobiles ou causer la projection
de débris. Par mesure de sécurité, vérifiez souvent l'écran postérieur et remplacez-le
immédiatement avec une pièce identique à celle indiquée dans ce guide.
1. Retirez la batterie.
2. Tournez la tondeuse sur le côté en
plaçant le dessus contre un mur.
3. Desserrez et retirez les trois vis
de blocage de l'écran postérieur;
retirez l'écran postérieur usé
(Fig. 37).
4. Replacez le nouvel écran postérieur
et fixez-le à l'aide des trois vis de
blocage.
108
TONDEUSE SANS FIL AU LITHIUM-ION DE 56 VOLTS — LM2130SP/LM2130SP-FC/LM2130/LM2130-FC/LM2150SP/LM2150SP-FC
36d
Retirez toujours le bloc-pile lorsque vous procédez à
N'utilisez jamais la tondeuse si l'écran postérieur n'est
37
Écran postérieur
Vis de blocage
du couvercle
