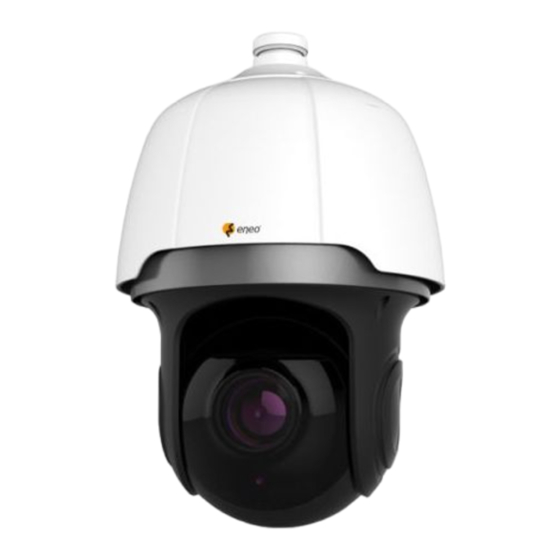

- Page 1 Quick Installation Guide Network Dome PTZ, 33x, 2952x1944, Day/Night, WDR, AI INP-75A0033MIA Learn more about eneo IN series on our YouTube channel.
-
Page 2: Table Of Contents
Table of content Components ........................5 Connection ........................6 Installation ...................................7 Installation method ..............................9 Accessories .................................. 10 Quick Network Setup ....................11 Further information ....................13... - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Components
Components This system comes with the following components; • Camera • Quick Guide... -
Page 6: Connection
Connection iPhone / iPad Android Phone Internet DC 48V Router PoE Camera Power + Data Out LAN IN PoE Injector PoE Switch Phone PoE Camera PoE NVR Router Attention:There are two connection modes: 1. For non-PoE router,pls connect the camera by a PoE switch or a PoE injector. 2. -
Page 7: Installation
Installation Wall Mounting template Step 1: Stick the mounting template to the wall, drill 4 expansion screw holes. Wall Expansion screw Step 2: Hammer the 4 expansion screws into the drilled wall holes. Wall Bracket Step 3: Align the 4 expansion screws with the holes of the bracket, install the gasket and the spring washer, then lock the 4 nuts. - Page 8 Wall Bracket Sling Dome camera Adapter cover notch Step 4: Fasten the anti-dropping rope of the locked dome camera into the suspending rope loop of the bracket. Wall Bracket Rivet Dome camera Step 5: After the tail cable of the dome camera passes through the bracket, align the notch of the adapter cover with the rivet position of the bracket and insert it into the bracket hole.
-
Page 9: Installation Method
Wall Bracket M6*16 Hexagon socket head screw M6*16 Dome camera Step 6: After rotating the dome camera to the proper position, tighten the 2 socket head cap screws M6*16 on the bracket. Installation method Wall Mount Corner Mount Pole Mount(Vertical) -
Page 10: Accessories
Accessories Included Optional Corner mount (CM-22) Pole mount (PM-21) -
Page 11: Quick Network Setup
IP addresses. The network camera‘s default IP address is: 192.168.1.10. 5. Right clicking the device name in the eneo Site Manager will bring up the context menu. Use the ‘Open Device Web Site’ option to access the camera. 6. The web viewer login page will open up in your default web browser. - Page 12 • 8~9 characters: The combination should consist of at least 3 uppercase letters, lowercase letters, numbers or special characters. • 10~15 characters: The combination should consist of at least 2 uppercase letters, lowercase letters, numbers or special characters. • It is forbidden to repeat and continuous characters exceeding 4 digits. •...
-
Page 13: Further Information
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadpor- tal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 14 Inhalt Komponenten ......................17 Verbindung ........................18 Installation ..................................19 Montagearten ................................21 Zubehör ..................................22 Schnelle Netzwerkkonfiguration ................23 Weitere Informationen ....................25...
- Page 15 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 16 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
-
Page 17: Komponenten
Komponenten Das System wird mit den folgenden Komponenten geliefert: • Kamera • Kurze Anleitung... -
Page 18: Verbindung
Verbindung iPhone / iPad Android Smartphone Internet DC 48V Router PoE-Kamera Strom + LAN-EINGANG PoE-Injektor Datenausgang oder PoE-Schalter Smartphone PoE-Kamera PoE-Rekorder Router Achtung: Es gibt zwei Verbindungsmodi: 1. Bei Nicht-PoE-Routern schließen Sie die Kamera bitte über einen PoE-Switch oder einen PoE-Injektor an. 2. -
Page 19: Installation
Installation Wand Bohrschablone Schritt 1: Kleben Sie die Montageschablone an die Wand, bohren Sie 4 Löcher für Spreizschrauben. Wand Spreizschraube Schritt 2: Schlagen Sie die 4 Spreizschrauben in die gebohrten Löcher ein. Wand Kamerahalterung Schritt 3: Richten Sie die 4 Expansionsschrauben auf die Löcher der Halterung aus, brin- gen Sie die Dichtung und die Federscheibe an und sichern Sie die 4 Muttern. - Page 20 Wand Kamerahalterung Seil Dome-Kamera Kerbe im Adapterdeckel Schritt 4: Befestigen Sie das Sicherungsseil der verriegelten Dome-Kamera in der Seilaufhängung der Halterung. Wand Kamerahalterung Niete Dome-Kamera Schritt 5: Nachdem das Kabel der Dome-Kamera durch die Halterung geführt wurde, richten Sie die Kerbe der Adapterabdeckung an der Nietposition der Halterung aus und setzen Sie sie in das Halterungsloch ein.
-
Page 21: Montagearten
Wand Kamerahalterung M6*16 Innensechs- kantschraube M6*16 Dome-Kamera Schritt 6: Nachdem Sie die Dome-Kamera in die richtige Position gedreht haben, ziehen Sie die 2 Innensechskantschrauben M6*16 an der Halterung fest. Montagearten Wandmontage Eckmontage Mastmontage (vertikal) -
Page 22: Zubehör
Zubehör Inbegriffen Optional Eckhalterung (CM-22) Masthalterung (PM-21) -
Page 23: Schnelle Netzwerkkonfiguration
IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 5. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Site Mana- ger, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’ (Geräte-Webseite öffnen), um auf die Kamera zugreifen. - Page 24 Für Passwörter gelten die folgenden Anforderungen: • Das Passwort sollte 8-15 Zeichen lang sein, einschließlich Buchstaben, Zahlen oder Sonderzeichen. • 8~9 Zeichen: Die Kombination sollte aus mindestens 3 Großbuchstaben, Klein- buchstaben, Zahlen oder Sonderzeichen bestehen. • 10~15 Zeichen: Die Kombination sollte aus mindestens 2 Großbuchstaben, Klein- buchstaben, Zahlen oder Sonderzeichen bestehen.
-
Page 25: Weitere Informationen
Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts nutzen können. Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Software unter www.eneo-security.com. - Page 28 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
