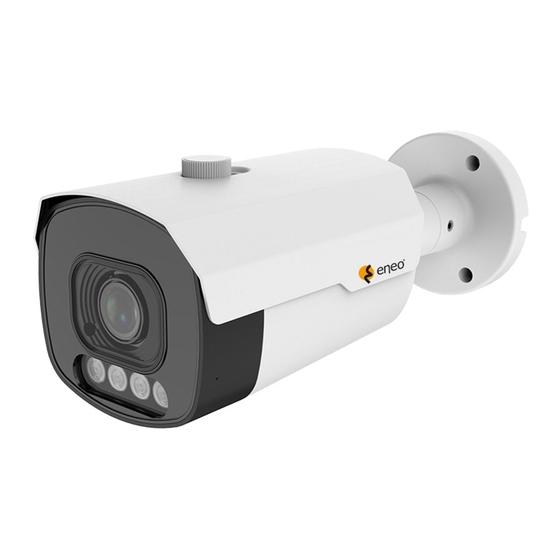

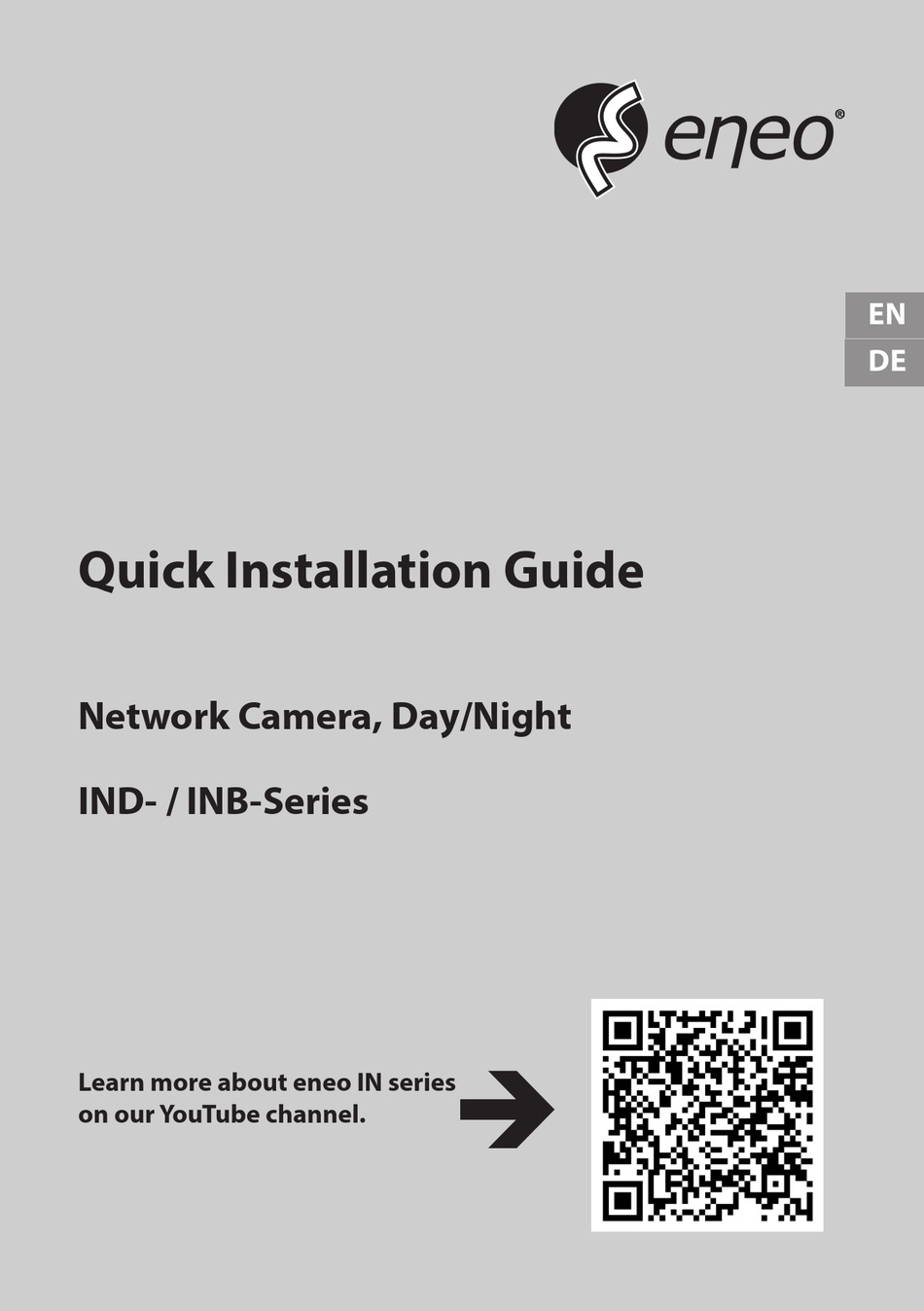

- Page 1 Quick Installation Guide Network Camera, Day/Night IND- / INB-Series Learn more about eneo IN series on our YouTube channel.
-
Page 2: Table Of Contents
Table of content Components ........................5 Connection ........................6 Installation ...................................7 Bullet Camera Installation: Ceiling Mounting ....................7 Dome Camera Installation: Ceiling Mounting ....................7 Vandal-Proof Dome Camera Installation: Ceiling Mounting ..............10 Cover Component ..............................10 Quick Network Setup ....................12 Further information ....................14... - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Components
Components This system comes with the following components; • Camera • Quick Guide... -
Page 6: Connection
Connection iPhone / iPad Android Phone Internet DC 48V Router PoE Camera Power + Data Out LAN IN PoE Injector PoE Switch Phone PoE Camera PoE NVR Router Attention:There are two connection modes: 1. For non-PoE router, connect the camera by a PoE switch or a PoE injector. 2. -
Page 7: Installation
Installation Bullet Camera Installation: Ceiling Mounting Expansion Bolt Mounting Screws Insert three expansion bolts in place into the ceiling and fix the equipment with three mounting screws. Completion of Installation Dome Camera Installation: Ceiling Mounting Setup of Sticker Dome Camera... - Page 8 Paste the sticker in place at the proper position as selected. Collar Remove the collar off the camera by rotating it down. Expansion Bolt Locking Screw Fix the pedestal by drilling locking holes around the sticker and inserting three expansion bolts into the holes and fastening it with three locking screws.
- Page 9 Mount the collar back by rotating it up. Adjust it to an appropriate angle. Completion of Installation...
-
Page 10: Vandal-Proof Dome Camera Installation: Ceiling Mounting
Vandal-Proof Dome Camera Installation: Ceiling Mounting Position Sticker Apply the position sticker to the desired camera mounting position. Cover Component Remove the cover component by loosening the three locking screws with the included hex wrench. Expansion Bolt Mounting Screw... - Page 11 Use the position indicated on the position sticker to drill the holes needed to mount the camera base. Insert the expansion bolt into the holes. Match the base’s mount openings to the expansion bolts position, then place the mounting screws through the base’s mount opening into the expansion bolt.
-
Page 12: Quick Network Setup
IP addresses. The network camera‘s default IP address is: 192.168.1.10. 5. Right clicking the device name in the eneo Site Manager will bring up the context menu. Use the ‘Open Device Web Site’ option to access the camera. 6. The web viewer login page will open up in your default web browser. - Page 13 • 8~9 characters: The combination should consist of at least 3 uppercase letters, lowercase letters, numbers or special characters. • 10~15 characters: The combination should consist of at least 2 uppercase letters, lowercase letters, numbers or special characters. • It is forbidden to repeat and continuous characters exceeding 4 digits. •...
-
Page 14: Further Information
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadpor- tal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 15 Inhalt Komponenten ......................18 Verbindung ........................19 Installation ..................................20 Bullet-Kamera-Installation Befestigung an der Decke ................. 20 Installation der Dome-Kamera Befestigung an der Decke ............... 20 Vandalismusgeschützte Dome-Kamera-Installation Befestigung an der Decke ......23 Abdeckung Komponente ............................23 Schnelle Netzwerkkonfiguration ................25 Weitere Informationen ....................27...
- Page 16 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 17 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
-
Page 18: Komponenten
Komponenten Das System wird mit den folgenden Komponenten geliefert: • Kamera • Kurze Anleitung... -
Page 19: Verbindung
Verbindung iPhone / iPad Android Smartphone Internet DC 48V Router PoE-Kamera Strom + Datenausgang PoE-Injektor LAN-EINGANG oder PoE-Schalter Smartphone PoE-Kamera PoE-Rekorder Router Achtung: Es gibt zwei Verbindungsmodi: 1. Bei Nicht-PoE-Routern schließen Sie die Kamera über einen PoE-Switch oder einen PoE-Injektor an. 2. -
Page 20: Installation
Installation Bullet-Kamera-Installation Befestigung an der Decke Spreizbolzen Montageschrauben Setzen Sie drei Spreizdübel in die Decke ein und befestigen Sie das Gerät mit drei Montageschrauben. Fertigstellung der Installation Installation der Dome-Kamera Befestigung an der Decke Anbringen des Aufklebers Dome-Kamera... - Page 21 Kleben Sie den Aufkleber an der gewünschten Stelle ein. Ring Nehmen Sie den Ring der Kamera ab, indem Sie ihn nach unten drehen. Spreizbolzen Verriegelungsschraube Befestigen Sie den Sockel, indem Sie um den Aufkleber herum Sicherungslöcher bohren, drei Spreizbolzen in die Löcher stecken und mit drei Sicherungsschrauben befestigen.
- Page 22 Montieren Sie den Ring wieder, indem Sie ihn nach oben drehen. Stellen Sie ihn auf einen geeigneten Winkel ein. Fertigstellung der Installation...
-
Page 23: Vandalismusgeschützte Dome-Kamera-Installation Befestigung An Der Decke
Vandalismusgeschützte Dome-Kamera-Installation Befestigung an der Decke Positionsaufkleber Bringen Sie den Positionsaufkleber an der gewünschten Kameramontageposition an. Abdeckung Komponente Entfernen Sie die Abdeckungskomponente, indem Sie die drei Sicherungsschrauben mit dem mitgelieferten Sechskantschlüssel lösen. Spreizbolzen Befestigungsschraube... - Page 24 Verwenden Sie die auf dem Positionsaufkleber angegebene Position, um die für die Montage der Kamerabasis erforderlichen Löcher zu bohren. Führen Sie die Spreizschrau- be in die Löcher ein. Passen Sie die Montageöffnungen des Sockels an die Position der Spreizschrauben an, und setzen Sie dann die Befestigungsschrauben durch die Montage- öffnung des Sockels in die Spreizschraube ein.
-
Page 25: Schnelle Netzwerkkonfiguration
IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 5. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Site Mana- ger, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’ (Geräte-Webseite öffnen), um auf die Kamera zugreifen. - Page 26 Für Passwörter gelten die folgenden Anforderungen: • Das Passwort sollte 8-15 Zeichen lang sein, einschließlich Buchstaben, Zahlen oder Sonderzeichen. • 8~9 Zeichen: Die Kombination sollte aus mindestens 3 Großbuchstaben, Klein- buchstaben, Zahlen oder Sonderzeichen bestehen. • 10~15 Zeichen: Die Kombination sollte aus mindestens 2 Großbuchstaben, Klein- buchstaben, Zahlen oder Sonderzeichen bestehen.
-
Page 27: Weitere Informationen
Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts nutzen können. Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Software unter www.eneo-security.com. - Page 28 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
