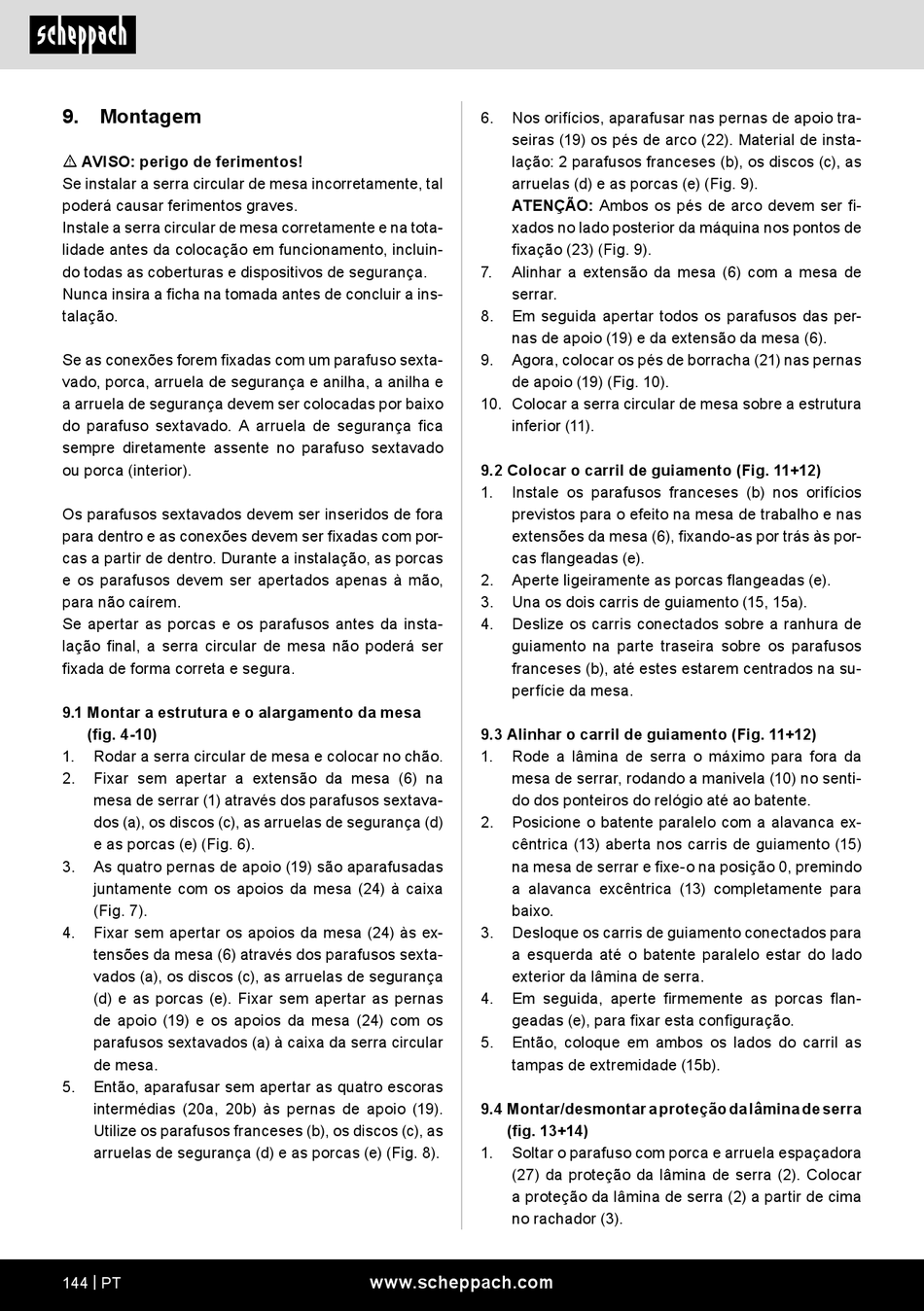

9.

Montagem

m AVISO: perigo de ferimentos!
Se instalar a serra circular de mesa incorretamente, tal
poderá causar ferimentos graves.
Instale a serra circular de mesa corretamente e na tota-
lidade antes da colocação em funcionamento, incluin-
do todas as coberturas e dispositivos de segurança.
Nunca insira a ficha na tomada antes de concluir a ins-
talação.
Se as conexões forem fixadas com um parafuso sexta-
vado, porca, arruela de segurança e anilha, a anilha e
a arruela de segurança devem ser colocadas por baixo
do parafuso sextavado. A arruela de segurança fica
sempre diretamente assente no parafuso sextavado
ou porca (interior).
Os parafusos sextavados devem ser inseridos de fora
para dentro e as conexões devem ser fixadas com por-
cas a partir de dentro. Durante a instalação, as porcas
e os parafusos devem ser apertados apenas à mão,
para não caírem.
Se apertar as porcas e os parafusos antes da insta-
lação final, a serra circular de mesa não poderá ser
fixada de forma correta e segura.
9.1 Montar a estrutura e o alargamento da mesa
(fig. 4-10)
1. Rodar a serra circular de mesa e colocar no chão.
2. Fixar sem apertar a extensão da mesa (6) na
mesa de serrar (1) através dos parafusos sextava-
dos (a), os discos (c), as arruelas de segurança (d)
e as porcas (e) (Fig. 6).
3. As quatro pernas de apoio (19) são aparafusadas
juntamente com os apoios da mesa (24) à caixa
(Fig. 7).
4. Fixar sem apertar os apoios da mesa (24) às ex-
tensões da mesa (6) através dos parafusos sexta-
vados (a), os discos (c), as arruelas de segurança
(d) e as porcas (e). Fixar sem apertar as pernas
de apoio (19) e os apoios da mesa (24) com os
parafusos sextavados (a) à caixa da serra circular
de mesa.
5. Então, aparafusar sem apertar as quatro escoras
intermédias (20a, 20b) às pernas de apoio (19).
Utilize os parafusos franceses (b), os discos (c), as
arruelas de segurança (d) e as porcas (e) (Fig. 8).
144 | PT
6. Nos orifícios, aparafusar nas pernas de apoio tra-
seiras (19) os pés de arco (22). Material de insta-
lação: 2 parafusos franceses (b), os discos (c), as
arruelas (d) e as porcas (e) (Fig. 9).
ATENÇÃO: Ambos os pés de arco devem ser fi-
xados no lado posterior da máquina nos pontos de
fixação (23) (Fig. 9).
7. Alinhar a extensão da mesa (6) com a mesa de
serrar.
8. Em seguida apertar todos os parafusos das per-
nas de apoio (19) e da extensão da mesa (6).
9. Agora, colocar os pés de borracha (21) nas pernas
de apoio (19) (Fig. 10).
10. Colocar a serra circular de mesa sobre a estrutura
inferior (11).
9.2 Colocar o carril de guiamento (Fig. 11+12)
1. Instale os parafusos franceses (b) nos orifícios
previstos para o efeito na mesa de trabalho e nas
extensões da mesa (6), fixando-as por trás às por-
cas flangeadas (e).
2. Aperte ligeiramente as porcas flangeadas (e).
3. Una os dois carris de guiamento (15, 15a).
4. Deslize os carris conectados sobre a ranhura de
guiamento na parte traseira sobre os parafusos
franceses (b), até estes estarem centrados na su-
perfície da mesa.
9.3 Alinhar o carril de guiamento (Fig. 11+12)
1. Rode a lâmina de serra o máximo para fora da
mesa de serrar, rodando a manivela (10) no senti-
do dos ponteiros do relógio até ao batente.
2. Posicione o batente paralelo com a alavanca ex-
cêntrica (13) aberta nos carris de guiamento (15)
na mesa de serrar e fixe-o na posição 0, premindo
a alavanca excêntrica (13) completamente para
baixo.
3. Desloque os carris de guiamento conectados para
a esquerda até o batente paralelo estar do lado
exterior da lâmina de serra.
4. Em seguida, aperte firmemente as porcas flan-
geadas (e), para fixar esta configuração.
5. Então, coloque em ambos os lados do carril as
tampas de extremidade (15b).
9.4 Montar/desmontar a proteção da lâmina de serra
(fig. 13+14)
1. Soltar o parafuso com porca e arruela espaçadora
(27) da proteção da lâmina de serra (2). Colocar
a proteção da lâmina de serra (2) a partir de cima
no rachador (3).
