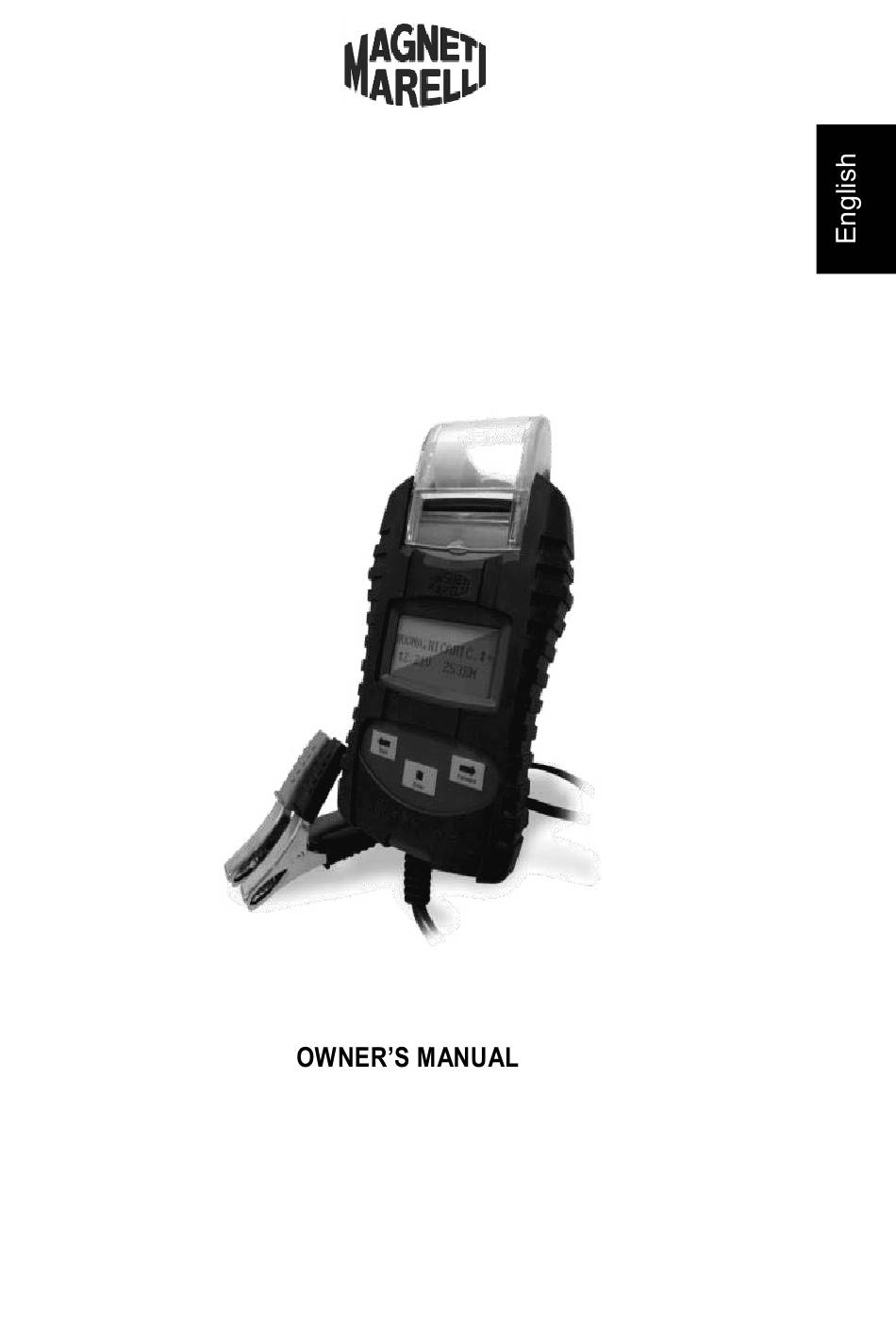

Page 1 Model 007950006900 BATTERY & ELECTRICAL SYSTEM ANALYZER READ ENTIRE MANUAL BEFORE USING THIS PRODUCT BATTERY/CHARGING/STARTING SYSTEM ANALYZER / PRINTER www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 2 TEST PROCEDURES / OPERATING INSTRUCTIONS IMPORTANT 1. For testing 6 and 12 volt batteries, and for testing 12 and 24 volt charging systems. 2. Suggested operation range 0 (32 ) to 50 (122 ) in ambient temperature. WARNING WARNING: This product can expose you to chemicals including arsenic, which is known to the State of California to cause cancer.
Page 3: Personal Safety Precautions
PERSONAL SAFETY PRECAUTIONS: 1. Someone should be within range of your voice or close enough to come to your aid when you work near a lead acid battery. 2. Have plenty of fresh water and soap nearby in case battery acid contacts skin, clothing or eyes.
Page 4: Operation And Use
OPERATION & USE: Note: Each time you connect the tester to a battery, the tester will run a quick cable verification to ensure a proper connection through the output cables to sensors in the clamp jaws. If the connection checks out OK, the tester will proceed to the Home Screen.
Page 5: Language Select
MAIN MENU: You will view the following screens by SYSTEM ANALYZER functions and settings. Press «ENTER» to do battery test. BATTERY TEST XX.XX V Press «ENTER» to do stock battery test. STOCK BATTERY Test XX.XX V Press «ENTER» to do system test. SYSTEM TEST XX.XX V Press «ENTER»...
Page 6: Battery Test
Press «ENTER» to start adjusting brightness BRIGHTNESS of the screen. Press «ENTER» to edit customized info. CUSTOMIZE BATTERY TEST: 1. Select BATTERY TEST. Press «ENTER». BATTERY TEST XX.XX V REGULAR/STD or START/STOP battery. REGULAR/STD START/STOP * REGULAR/STD BATTERY: FLOODED, AGM FLAT PLATE, AGM SPIRAL, VRLA/GEL * START/STOP BATTERY: AGM FLAT PLATE, EFB BATTERY TYPE:...
Page 7 SELECT CAPACITY: capacity. 560CCA/SAE CCA/SAE: 40~2000 EN: 40~1885 DIN: 25~1120 IIEC: 30~1320 JIS: By Battery Type No. CA/MCA: 50~2400 ABOVE 32°F/0°C? YES/NO 9. Press <<Enter>> to begin the test. *Return Feature: Before the test is started, the user can always return to the previous setting page by pressing <<ENTER>>...
Page 8 IS BATTERY charged or not if tester asks. Press «ENTER» to CHARGED? confirm choice. YES/NO 12.When the test is completed, the display shows the actual volts and the actual HEALTH) and SOC (STATE OF CHARGE)}. 13.One of the six test results will be displayed: GOOD &...
Page 9 BAD CELL & REPLACE BAD CELL & REPLACE *The battery has at least one cell short circuit. It VOL: xx.xx V CCA: xxxx CCA/SAE should be replaced immediately. LOAD ERROR LOAD ERROR *The tested battery is bigger than 2000CCA/SAE or 200AH. Or the clamps are not connected properly.
Page 10 A. Put the CD into CD or CD/DVD/BLUE RAY combination drive. manually or by barcode scanner. C. Test results will show up in the chart after decoding as below. D. The test data can be stored in the PC. PRINT RESULT? YES or NO.
Page 11 REGULAR/STD START/STOP * REGULAR/STD BATTERY: FLOODED, AGM FLAT PLATE, AGM SPIRAL, VRLA/GEL * START/STOP BATTERY: AGM FLAT PLATE, EFB BATTERY TYPE: AGM FLAT PLATE 4. Press «ENTER» to confirm choice. the battery rating: SELECT RATING: CCA/SAE, EN, JIS, DIN, IEC, & CA/MCA. CCA/SAE 6.
Page 12 10. When the test is completed, the display shows the actual volts and the actual CCA and HEALTH) and SOC (STATE OF CHARGE)}. 11. One of the six test results will be displayed: GOOD & PASS GOOD & PASS VOL: xx.xx V *The battery is good and capable of holding a CCA:...
Page 13: System Test
LOAD ERROR LOAD ERROR *The tested battery is bigger than 2000CCA/SAE or 200AH. Or the clamps are not connected properly. Please fully charge the battery and retest after excluding both previous reasons. If reading is the same, the battery should be replaced immediately. 12.SOC &...
Page 14 CRANKING VOLTS NORMAL The system is showing normal draw. Press CRANKING VOLTS «ENTER» to perform the charging system test. xx.xx V NORMAL VOLTS BEIM ANLASSEN LOW CRANKING VOLTS The cranking voltage is below normal limits, xx.xx V LOW troubleshoot the starter with manufacturers recommended procedure.
Page 15 LOW CHARGING VOLTS WHEN TEST AT IDLE ALT. IDLE VOLTS xx.xx V LOW The alternator is not providing sufficient current to the battery. Check the belts to ensure the alternator is rotating with engine running. If the belts are slipping or broken, replace the belts and retest. Check the connections from the alternator to the battery.
Page 16 EXCESS RIPPLE DETECTED RIPPLE DETECTED One or more diodes in the alternator are not xx.xx V HIGH functioning or there is stator damage. Check to ensure the alternator mounting is sturdy and that the belts are in good shape and functioning properly.
Page 17: Print Result
10.Press «ENTER» when charging system test is TEST OVER. TURN completed. Turn all accessory loads and OFF LOADS & engine off. Press «ENTER» to read the system ENGINE test results. ALT. LOAD VOLTS xx.xx V NORMAL RIPPLE VOLTAGE xx.xx V NORMAL CRANKING VOLTAGE xx.xx V NORMAL ALT.
Page 18 GLOSSARY What is a GEL battery? A gel battery is a lead-acid electric storage battery that: is sealed using special pressure valves and should never be opened. is completely maintenance-free. uses thixotropic gelled electrolyte. uses a recombination reaction to prevent the escape of hydrogen and oxygen gases normally lost in a flooded lead-acid battery (particularly in deep cycle applications).
Page 19 What is a VRLA battery? Valve Regulated Lead Acid Battery This type of battery is sealed Maintenance a preset Then the valve resets itself. What is a SLI battery? These initials stand for Starting, Lighting and Ignition, which are the three basic functions which a battery has to perform on all normal vehicles.
Page 20 www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 21: Manuel De L'utilisateur
Modèle 007950006900 ANALYSEUR DE BATTERIE ET DE SYSTÈME ÉLECTRIQUE MANUEL DE L'UTILISATEUR LIRE ENTIÈREMENT LE MANUEL AVANT D'UTILISER CE PRODUIT BATTERIE / CHARGE / ANALYSEUR DU SYSTÈME DE DÉMARRAGE / IMPRIMANTE www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 22 PROCÉDURES D'ESSAI / MODE D'EMPLOI IMPORTANT 1. Testez les batteries de 6 &12 volts et testez du système de charge 12 & 24 volts. (SEULEMENT 12 volt pour les batteries de START & STOP) 2. Intervalle de fonctionnement conseillé : température ambiante de 0°C (32°F) à 50°C (122°F) temperature.
Page 23: Fonctionnement Et Utilisation
vos yeux lorsque vous travaillez près d'une batterie. 4. Si l'acide de la batterie entre en contact avec votre peau ou vos vêtements, lavez-les immédiatement avec de l'eau et du savon. Si l'acide pénètre dans vos yeux, aspergez-les d'eau courante froide pour au moins 10 minutes et consultez un médecin immédiatement.
Page 24 que les connexions des câbles ne sont pas endommagées, car vous devrez peut-être reconnecter les pinces à la batterie ou remplacer l'extrémité du câble. AVANT ESSAI: 1. Avant d'effectuer un test sur la batterie, assurez-vous que le contact est coupé, que les accessoires ne fonctionnent pas.
Page 25: Menu Principal
MENU PRINCIPAL: Vous verrez les écrans suivants en appuyant ANALYSEUR DU SYSTÈME fonctions et les réglages. Appuyez sur «ENTRÉE» pour faire un test de TEST DE batterie. BATTERIE XX.XX V Appuyez sur «ENTRÉE» pour faire le ESSAI ESSAI STOCK STOCK BATTERIE BATTERIE XX.XX V Appuyez sur «ENTRÉE»...
Page 26: Test De La Batterie
Appuyez sur «ENTRÉE» pour démarrer le 2018/02/05 réglage de la date et de l'heure. Puis appuyez 13:25:00 Appuyez sur «ENTRÉE» pour terminer l'année. Veuillez suivre l'étape précédente pour terminer Mois, Jour, Heure et Minute. Appuyez sur «ENTRÉE» pour commencer à LUMINOSITÉ...
Page 27 TYPE DE BATTERIE: le type de batterie: AGM EN PLAQUE 4. Appuyez sur «ENTRÉE» pour confirmer le choix. SÉLECTIONNER le niveau de batterie: CCA / SAE, EN, JIS, DIN, ÉVALUATION: CEI et CA / MCA. CCA/SAE 6. Appuyez sur «ENTRÉE» pour confirmer le choix. SÉLECTIONNER capacité...
Page 28 EN VÉHICULE: CHARGE DE METTEZ LES SURFACE EN PHARES SUR 15 VÉHICULE? OUI SECS HORS VEHICULE: CHARGE DE SURFACE EN TEST VÉHICULE? NON B. Le testeur reprendra le test après avoir TEST détecté que la charge de surface est supprimée. 10.Testez la batterie pendant quelques secondes.
Page 29 MISE EN GARDE MISE EN GARDE VOL: xx.xx V CCA: xxxx CCA/SAE *La batterie peut être entretenue mais diminue la capacité de démarrer le moteur progressivement. La batterie peut tomber en panne dans des conditions climatiques extrêmes. Il peut y avoir une mauvaise connexion entre le véhicule et la batterie affectant la fonction de charge.
Page 30 14.Affichage SOC et SOH: Appuyez sur les touches directionnelles pour voir SOC et SOH: BON ET RÉUSSI BON ET RÉUSSI SOC: xx.xx V SOH: xxxx CCA/SAE 15.Code Test: CODE xxxxxxxxxxxx Appuyez sur <Entrée> pour obtenir le Code Test. Qu'est-ce que le "code test"? Comment l'utiliser? A.
Page 31 sélectionner IMPRIMER LES l'impression du résultat: OUI ou NON. Appuyez RÉSULTATS? sur «ENTRÉE» pour confirmer votre choix. OUI / NON 17.Appuyez sur «ENTRÉE» pour revenir au MENU PRINCIPAL ou retirez les pinces testes des bornes de la batterie après l'achèvement des tests des batteries pour terminer le test.
Page 32 SÉLECTIONNER le niveau de batterie: CCA / SAE, EN, JIS, DIN, ÉVALUATION: CEI et CA / MCA. CCA/SAE 6. Appuyez sur «ENTRÉE» pour confirmer le choix. SÉLECTIONNER capacité de la batterie. LA CAPACITÉ: CCA/SAE: 40~2000 560CCA/SAE EN: 40~1885 DIN: 25~1120 IIEC: 30~1320 JIS: Par numéro de type de batterie CA/MCA: 50~2400...
Page 33 MISE EN GARDE MISE EN GARDE VOL: xx.xx V CCA: xxxx CCA/SAE xx.xx m *La batterie peut être entretenue mais diminue la capacité de démarrer le moteur progressivement. La batterie peut tomber en panne dans des conditions climatiques extrêmes. Il peut y avoir une mauvaise connexion entre le véhicule et la batterie affectant la fonction de charge.
Page 34 12.Affichage SOC et SOH: Appuyez sur les touches directionnelles pour voir SOC et SOH: BON ET RÉUSSI BON ET RÉUSSI SOC: xx.xx V SOH: xxxx CCA/SAE 13.Code Test: CODE xxxxxxxxxxxx Appuyez sur <Entrée> pour obtenir le Code Test. sélectionner IMPRIMER LES l'impression du résultat: OUI ou NON.
Page 35: Test Du Système
TEST DU SYSTÈME: 1. Sélectionnez "TEST DU SYSTÈME" dans le TEST DU menu principal. SYSTÈME xx.xx V 2. Assurez-vous que tous les accessoires ne COUPEZ fonctionnent pas, tel que lumières, air CONSOMM conditionné, radio etc. avant de faire démarrer le DEMARREZ moteur MOTEUR...
Page 36 5. Appuyez sur la touche «ENTRÉE», l'un des trois résultats s'affichera avec la mesure réelle mesurée. HAUTE TENTION DE DÉMARRAGE LORSQUE TEST EFFECTUÉ AVEC MOTEUR AU ALT. IDLE VOLTS RALENTI xx.xx V HAUTE La sortie de tension de l'alternateur vers la batterie dépasse la limite normale d'un régulateur fonctionnel.
Page 37 6. Appuyez sur « ENTRÉE » pour le système de ALLUMEZ charge avec les charges accessoires. Allumez le CONSOM chauffage en haute puissance (chaleur), les ET PRESSEZ phares de route et la lunette arrière. N'utilisez ENTER pas de charges cycliques telles que la climatisation ou les essuie-glaces.
Page 38 SYSTÈME DE CHARGE ÉLEVÉ LORS DU ALT. CHARGE TEST AVEC LES CHARGES ACCESSOIRES DES VOLTS xx.xx V HAUT La tension de sortie de l'alternateur à la batterie dépasse les limites normales d'un régulateur en fonctionnement. Vérifiez qu'il n'y a pas de connexions desserrées et que la connexion de masse est normale.
Page 39 10.Appuyez sur «ENTRÉE» lorsque le test FIN DU TEST. du système de charge est terminé. ÉTEIGNEZ LES Fermez tous les accessoires et le moteur. CHARGES ET LE Appuyez sur «ENTRÉE» pour lire les MOTEUR résultats du test du système. ALT. LOAD VOLTS xx.xx V NORMAL TENSION DE...
Page 40 GLOSSAIRE Qu'est-ce qu'une batterie à gel ? Une batterie à électrolyte gélifié est une batterie d'accumulateurs au plomb qui : est scellée avec des soupapes de pression spéciales et ne doit jamais être ouverte. n'a pas besoin d'être entretenue.* utilise des électrolytes dans un gel thixotrope. utilise une réaction de recombinaison pour éviter l'échappement d'hydrogène et d'oxygène émis normalement dans une batterie d'accumulateurs au plomb submergée (en particulier pour les applications en cycle profond).
Page 41 Qu'est-ce qu'une batterie VRLA ? Batterie d'accumulateurs au plomb à régulation par soupape Ce type de batterie est scellée sans entretien avec une ou plusieurs soupapes "Bunce" sur le dessus qui s'ouvrent quand une pression prédéfinie est atteinte dans la batterie et laissent sortir le gaz sous pression.
Page 42 www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 43 Modell 007950006900 ANALYSEGERÄT FÜR DEN AKKU UND DIE ELEKTRISCHE ANLAGE BEDIENUNGSANLEITUNG LESEN SIE DIE GESAMTE BEDIENUNGSANLEITUNG VOR DER INBETRIEBNAHME DIESES PRODUKTS ANALYSEGERÄT/DRUCKER FÜR DEN AKKU/DAS LADEGERÄT/DAS STARTSYSTEM www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 44 TESTABLAUF / BETRIENSANWEISUNGEN WICHTIG: 1. Zum testen von 6 & 12 volt akkus und zum testen von 12 & 24 volt ladesystemen. (NUR für 12V Batterie START & STOP) 2. Zugelassene Betriebstemperatur 0°C (32°F) bis 50°C (122°F) (Umgebungstemperatur). WARNUNG WARNUNG: Dieses Produkt kann Sie an Chemikalien aussetzen, einschl. Arsen, das im Staate Kalifornien als Ursache für Krebs eingestuft wird.
Page 45 MASSNAHMEN ZUR PERSÖNLICHEN SICHERHEIT: 1. Beim Arbeiten mit einer Batterie sollte immer eine Person in Ihrer Nähe sein um Hilfe leisten zu können. 2. Halten Sie viel frisches Wasser und Seife bereit, für den Fall, dass Ihre Haut, Kleidung, oder Augen mit Akkusäure in Berührung kommen. 3.
Page 46 BETRIEB & BENUTZUNG: Hinweis: Bei jedem Anschließen des Testgeräts an einen Akku führt das Testgerät einen schnellen Test des Kabels durch, um eine richtige Verbindung über die Ausgangskabel mit den Sensoren in den Klemmbacken sicherzustellen. Falls die Verbindung erfolgreich ist (OK), schaltet das Testgerät auf den Hauptschirm. Bei Prüfen Sie das Kabel in diesem Fall auf sichtbare Schäden, da Sie eventuell die Klemmen wieder an den Akku anschließen oder das Kabelende auswechseln müssen.
Page 47 HAUPTMENÜ: Sie betrachten die folgenden Bildschirme, SESYSTEM ANALYSEGERÄT allen Funktionen und den Einstellungen umzuschalten. Für den Akkutest auf «ENTER» (Eingabe) AKKUTEST drücken. XX.XX V Press «ENTER» to do LAGERBATTERIE LAGERBATTERIE PRÜFUNG. PRÜFUNG XX.XX V Für den Systemtest auf «ENTER» (Eingabe) SYSTEMTEST drücken.
Page 48 Zum Einstellen des Datums und der Uhrzeit 2018/02/05 drücken Sie auf «ENTER» (Eingabe). 13:25:00 drücken. Zum Beenden der Jahreseinstellung auf «ENTER» (Eingabe) drücken. Zum Beenden der Einstellung des Monats, Tags, der Stunde und der Minuten befolgen Sie die obenstehenden Schritte. Zum Einstellen der Helligkeit des Bildschirms HELLIGKEIT auf «ENTER»...
Page 49 AKKUTYP: -Taste drücken: PLATTE AGM-SCHEIBE 4. Zum Bestätigen der Auswahl auf «ENTER» (Eingabe) drücken. 5. Zum Wählen des Akku- DAS RATING -Taste drücken: CCA/SAE, EN, JIS, DIN, WÄHLEN: IEC, & CA/MCA. CCA/SAE 6. Zum Bestätigen der Auswahl auf «ENTER» (Eingabe) drücken. DIE KAPAZITÄT -Taste drücken.
Page 50 IM FAHRZEUG: SCHEINWERFER OBERFLÄCHENLADUNG IM FAHRZEUG? JA 15 SEK. EINSCHALTEN AUSSERHALB DES FAHRZEUGS: OBERFLÄCHENLADUNG IM TEST IM FAHRZEUG? NEIN B. Das Testgerät setzt den Test fort, nachdem IM TEST festgestellt wurde, dass die Oberflächenladung entladen wurde. 10.Den Akku ein paar Sekunden testen. 11.
Page 51 VORSICHT VORSICHT VOL: xx.xx V CCA: xxxx CCA/SAE *Der Akku kann gewartet werden, wobei jedoch die Fähigkeit des Startens des Motors allmählich abnimmt. Unter extremen Klimabedingungen kann der Akku ausfallen. Wackelkontakt zwischen dem Fahrzeug und dem Akku, der die Ladefunktion beeinträchtigt. Achten Sie bitte auf den Akku hinsichtlich einem Auswechseln oder Testen des Ladegeräts.
Page 52 14.SOC- & SOH-Anzeige: Zum Anzeigen des SOC & SOH auf die Richtungstasten drücken: GUT & GUT & BESTANDEN BESTANDEN SOC: xx.xx V SOH: xxxx CCA/SAE 15.Testcode: CODE xxxxxxxxxxxx Zum Anzeigen des Testcodes auf <Enter> (Eingabe) drücken. A. Legen Sie die CD in das CD- oder CD/DVD/BLUE RAY-Kombinationslaufwerk.
Page 53 D. Die Prüfdaten können im PC gespeichert werden. DAS RESULTAT -Taste drücken: JA oder NEIN. Zum AUSDRUCKEN? Bestätigen Ihrer Auswahl auf «ENTER» JA / NEIN (Eingabe) drücken. 17.Zum Zurückkehren zum HAUPTMENÜ auf «ENTER» (Eingabe) drücken oder die Testklemmen von den Akkupolen nach dem Testen des Akkus entfernen, um den Test zu beenden.
Page 54 * REGULÄRE/STD-AKKU: DURCHFLUTET, PLATTE AGM-SCHEIBE, AGM-SPIRALE, VRLA/GEL * STARTEN/ANHALTEN DES AKKUS: PLATTE AGM-SCHEIBE, EFB AKKUTYP: -Taste drücken: PLATTE AGM-SCHEIBE 4. Zum Bestätigen der Auswahl auf «ENTER» (Eingabe) drücken. 5. Zum Wählen des Akku- DAS RATING -Taste drücken: CCA/SAE, EN, JIS, DIN, WÄHLEN: IEC, &...
Page 55 10.Zum Wählen, ob der Akku vollgeladen wurde, IST DER AKKU wenn das Testgerät danach GELADEN? -Taste drücken. Zum Bestätigen der Auswahl JA/NEIN auf «ENTER» (Eingabe) drücken. 11. Nach dem Abschließen des Tests zeigt das Display die tatsächlichen Volts, den tatsächlichen CCA und den Innenwiderstand an. {Zum Lesen der -Taste drücken: SOH (GESUNDHEITSZUSTAND) und SOC (LADUNGSZUSTAND)}.
Page 56 DEFEKT/ERSETZEN DEFEKT/ERSETZEN VOL: xx.xx V CCA: xxxx CCA/SAE *Die Batterie kann keine Ladung halten. Sie muss sofort ersetzt werden ZELLE DEFEKT ZELLE DEFEKT VOL: xx.xx V CCA: xxxx CCA/SAE *Zumindest eine Batteriezelle ist xx.xx m kurzgeschlossen. Ein sofortiger Austausch ist nötig..
Page 57 16.Zum Zurückkehren zum HAUPTMENÜ auf «ENTER» (Eingabe) drücken oder die Testklemmen von den Akkupolen nach dem Testen des Akkus entfernen, um den Test zu beenden. SYSTEMTEST: SYSTEMTEST xx.xx V 2. Schalten Sie alle Verbraucher des Fahrzeugs, VERBRAUCHER AUS wie etwa Licht, Klimaanlage, Radio usw. aus MOTOR STARTEN bevor Sie das Gerät einschalten 3.
Page 58 4. Zum Beginnen des Tests des Ladegeräts auf «ENTER» (Eingabe) drücken. SICHERSTELLEN, FÜR DEN LADETEST DASS ALLE AUF ENTER VERBRAUCHER (EINGABE) DRÜCKEN ABGESCHALTET SIND 5. Auf die «ENTER»-Taste (Eingabe) drücken. Eines der drei Resultate wird zusammen mit dem tatsächlichen gemessenen Ablesewert angezeigt. LEERLAUFSPANNUNG HOCH LADESPANNUNG BEI TEST OHNE BELASTUNG...
Page 59 LEERLAUFSPANNUNG NIEDRIG LADESPANNUNG OHNE BELASTUNG xx.xx V NIEDRIG Der Generator produziert nicht genügend Strom für die Batterie. Prüfen Sie, den Keilriemen, um sicherzustellen das der Generator bei laufendem Motor arbeitet. Ersetzen Sie eventuell rutschende oder gebrochene Riemen und testen Sie erneut. Prüfen Sie die Verbindung zwischen Generator und Batterie.
Page 60 KEINE RIPPLE FESTGESTELLT KEINE RIPPLE FESTGESTELLT AUF ENTER Keine ripple festgestellt. (EINGABE) DRÜCKEN HOCH DIODEN TEST RIPPLE FESTGESTELLT Mindestens eine Generatordiode funktioniert xx.xx V HOCH nicht oder der Starter ist beschädigt. Kontrollieren Sie die Montage des Generators und die Kondition und Funktionsfähigkeit der Keilriemen.
Page 61 OPTIMALER LADESTATUS BEI TEST MIT ALT. LADEVOLTS BELASTUNGEN xx.xx V NORMAL Das System zeigt normale Ausgangswerte für den Generator an. Es gibt kein Problem. 10.Nach dem Abschließen des Tests des TEST ABGESCHLOSSEN. Ladegeräts auf «ENTER» (Eingabe) drücken. DIE VERBRAUCHER UND Alle Zubehörlasten und den Motor abschalten.
Page 62 GLOSSAR Was ist eine GEL-Batterie? Eine Gel-Batterie ist eine elektrische Bleisäure-Akkubatterie, die: mit speziellen Druckventilen abgedichtet ist und unter keinen Umständen geöffnet werden darf. vollständig wartungsfrei ist.* thixotropische Gel-Elektrolyten benutzt. mit einer Rekombinationsreaktion ein Austreten von Wasserstoff- und Sauerstoffgasen, was sonst bei einer berflutete Bleisäure-Batterie vorkommt (besonders in Tiefzyklusanwendungen), verhindert.
Page 63 Was ist eine VRLA-Batterie? Eine ventilregulierte Bleisäure-Batterie Dieser Batterietyp ist abgedichtet, -Ventil oder Ventilen in der Oberseite, die geöffnet wird, wenn ein voreingestellter Druck im Innern der Batterie erreicht wird, um den bermäßigen Gasdruck abzulassen. Das Ventil wird danach selbsttätig rückgesetzt.
Page 64 www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 65: Manual Del Usuario
Modelo 007950006900 BATERÍA & ANALIZADOR DEL SISTEMA ELÉCTRICO MANUAL DEL USUARIO LEA EL MANUAL COMPLETO ANTES DE UTILIZAR ESTE PRODUCTO BATERÍA/CARGADOR/ANALIZADOR DEL SISTEMA DE ARRANQUE/IMPRESORA www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 66: Precauciones De Seguridad Personal
PROCEDIMIENTO DE LA PRUEBA / INSTRUCCIONES DE FUNCIONAMIENTO IMPORTANTE: 1. Para probar baterías de 6 & 12 voltios y para probar el sistema de carga de 12 & 24 voltios. (SOLAMENTE 12 voltios para baterías START & STOP) 2. Se recomienda que el rango de temperatura durante la prueba, esté entre 0°C (32°F) y 50°C (122°F).
Page 67: Operación Y Uso
6. Por ningún motivo, vaya a colocar una herramienta metálica en la parte superior de la batería. Se puede provocar una chispa la que puede ocasionar una explosión 7. Remueva las cosas metálicas personales como los anillos, brazaletes, collares y relojes cuando esté trabajando con una batería de plomo ácido. Se puede producir un fuerte cortocircuito, como para fundir un anillo, y provocar quemaduras graves.
Page 68 2. Asegúrese que usted ha colocado las 4 baterías de 1.5V en el alojamiento de las baterías del probador. Si las baterías de 1.5V están descargadas, la INSERTAR O CAMB. LAS PILAS AA Reemplace las 4 baterías de 1.5V antes de iniciar la prueba. Baterías oxidadas no se recomiendan por la salida inicial de 1.7 Volt.
Page 69: Menú Principal
MENÚ PRINCIPAL: Usted podrá ver las siguientes imágenes en ANALIZADOR DEL SISTEMA entre todas las funciones y configuraciones. Presione «ENTER» para hacer la prueba de PRUEBA DE LA la batería. BATERÍA XX.XX V Pulse «ENTER» para hacer la prueba de la BATERÍA DE BATERÍA DE STOCK.
Page 70: Prueba De La Batería
Presione «ENTER» para iniciar la 2018/02/05 Configuración de Fecha & Hora. Luego 13:25:00 Presione «ENTER» para finalizar el Año. Por favor siga los pasos anteriores para finalizar el Mes, Día, Hora & Minuto. Presione «ENTER» para iniciar el ajuste del BRILLO brillo de la pantalla.
Page 71 4. Presione «ENTER» para confirmar la escogencia. 5. Presione la tecla para seleccionar la SELECCIÓN DE clasificación de la batería: CCA/SAE, EN, JIS, DIN, IEC, & CA/MCA. CLASIFICACIÓN: CCA/SAE 6. Presione «ENTER» para confirmar la escogencia. SELECCIONE LA capacidad de la batería. CAPACIDAD: 560CCA/SAE CCA/SAE: 40~2000...
Page 72 EN VEHÍCULO: CARGA DE LA ENCIENDA LAS SUPERFICIE EN LUCES POR 15 VEHÍCULO? SI SEGUNDOS AFUERA DEL VEHÍCULO: CARGA DE LA SUPERFICIE EN EL PRUEBA VEHÍCULO? NO B. El probador seguirá la prueba después de PRUEBA que detecte que la carga de la superficie es retirada.
Page 73 BUENA & RECARGADA BUENA & RECARGADA *La batería está bien pero necesita recargarse.. VOL: xx.xx V CCA: xxxx CCA/SAE PRECAUCIÓN PRECAUCIÓN VOL: xx.xx V *La batería puede ser atendida pero disminuye CCA: xxxx CCA/SAE la capacidad de inicio del motor gradualmente. La batería puede fallar bajo condiciones ambientales extremas.
Page 74 ERROR DE CARGA ERROR DE CARGA *La batería examinada es de mayor capacidad a 2000CCA. Por favor cargue la batería completamente y retestee luego con excepción de ambas razones anteriores. Si la lectura es la misma, la batería debe ser reemplazada inmediatamente.
Page 75 D. Los datos de la prueba pueden ser guardados en el PC. IMPRIMIR EL imprimir el resultado: SI o NO. Presione RESULTADO? «ENTER» para confirmar su elección. SI/NO 17.Presione «ENTER» para regresar al MENÚ PRINCIPAL o retire las abrazaderas de prueba desde los postes de la batería después de la realización de la prueba de las baterías hasta el final.
Page 76 * BATERÍA REGULAR/STD: INUNDADA, PLACA PLANA AGM, ESPIRAL AGM, VRLA/GEL * BATERÍA INICIO/DETENCIÓN: PLACA PLANA AGM, EFB TIPO DE BATERÍA: de batería: PLACA PLANA 4. Presione «ENTER» para confirmar la escogencia. 5. Presione la tecla para seleccionar la SELECCIÓN DE clasificación de la batería: CCA/SAE, EN, JIS, DIN, IEC, &...
Page 77 para seleccionar la carga LA BATERÍA ESTA completa de la batería o no si el probador CARGADA? SI/NO pregunta. Presione «ENTER» para confirmar la escogencia. 11. Cuando la prueba este completa, la pantalla muestra los volteos actuales y la CCA actual y la resistencia interna. (ESTADO DE SALUD) y SOC (ESTADO DE LA CARGA)}.
Page 78 MALO & REEMPLAZAR MALO & REEMPLAZAR *La batería no retiene la carga. Se debe VOL: xx.xx V reemplazar inmediatamente.te.. CCA: xxxx CCA/SAE xx.xx CELL MALA & REEMPLAZAR CELL MALA & REEMPLAZAR *La batería tiene al menos una celda en VOL: xx.xx V cortocircuito.
Page 79: Prueba Del Sistema
PRUEBA DEL SISTEMA: 1. Seleccione "PRUEBA DEL SISTEMA" desde el PRUEBA DEL menú principal. SISTEMA xx.xx V 2. Apague todos los accesorios del vehículo como PARE la luz, el aire acondicionado, el radio, etc. antes CONSUMOS de arrancar el motor. ARRANQUE MOTOR 3.
Page 80 ALTO VOLTAJE DE CARGA CON MOTOR EN VOLTIOS ALT. RELENTI IDEALES xx.xx V ALTO La salida de voltaje del alternador a la batería, excede los límites normales de un regulador funcionado correctamente Examine para asegurarse que no hay ninguna conexión suelta y la conexión a tierra está...
Page 81 7. Cuando este probando motores a diesel de MOTOR modelos antiguos, se necesita aumentar las ENCENDIDO revoluciones a 2500 rpm. durante 15 HASTA 2500RPM segundos . Usted va a ver en la pantalla lo 15 SEGUNDOS siguiente: 8. Presione «ENTER» para leer el riso desde el sistema de carga para la batería. Uno de los tres resultados se mostrara junto con la medición de la prueba actual.
Page 82 ALT. CARGA BAJA CARGA CON ACCESORIOS VOLTS CONECTADOS xx.xx V BAJA El alternador no está produciendo suficiente corriente, a la batería, para reponer las cargas eléctricas con los accesorios conectados. Examine las bandas o correas para asegurarse que el alternador está girado con el motor. Si las bandas están flojas o rotas, reemplácelas y reverifique.
Page 83 11. Presione «ENTER» para presionar el resultado VOLTAJE DE o no. ARRANQUE xx.xx V NORMAL VOLTIOS ALT. IDEALES xx.xx V NORMAL IMPRIMIR EL RESULTADO? SI/NO PRUEBA EN-VEHÍCULO Esta es una prueba de combinación de ambas pruebas batería & sistema. Por favor refiérase a los procedimientos de pruebas de abajo o siga las instrucciones en la pantalla del probador.
Page 84 GLOSARIO Que es una batería de GEL? Una batería de gel, es una batería de ácido-plomo que: Está sellada usando válvulas de presión y que nunca debe ser abierta. Es completamente libre de mantenimiento * Usa electrolito gelatinizado, thixotropico. Usa una reacción recombinada que evita la fuga de hidrógeno y oxigeno, gases que normalmente son liberados en baterías comunes tipo plomo-ácido (principalmente en aplicaciones de ciclo profundo.) No tiene fugas por lo que se puede utilizar en cualquier posición.
Page 85 Que es una batería tipo VRLA ? Valve Regulated Lead Acid Battery (por sus siglas en Inglés) Es un tipo de batería sellada , libre de mantenimiento, con una o varias válvulas en la parte superior que abren cuando se libera presión interna y permiten liberar el exceso de presión dentro de la batería.
Page 86 www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 87: Manuale Utente
Modello 007950006900 TESTER PER BATTERIE E SISTEMI ELETTRICI MANUALE UTENTE LEGGERE IL MANUALE PER INTERO PRIMA DI UTILIZZARE QUESTO PRODOTTO TESTER PER BATTERIE/SISTEMI DI CARICAMENTO/SISTEMI DI AVVIAMENTO/STAMPANTE www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 88 PROCEDURE DI TEST / ISTRUZIONI OPERATIVE IMPORTANT 1. Per testare le batterie a 6 & 12 volt, e per testare I sistemi di carica a 12 & 24 volt. (Prova solo 12V per batteria START-STOP) 2. Escursione delle temperature operative suggerite da 0°C (32°F) a 50°C (122°F) della temperatura ambiente.
Page 89 PRECAUZIONI DI SICUREZZA PERSONALI voce o abbastanza vicino per venire in vostro aiuto quando voi lavorate vicino ad un polo di una batteria con acido. 2. Avere acqua pulita in abbondanza e sapone nelle vicinanze dei casogli acidi della batteria vengano a contatto con la pelle i vestiti od occhi. 3.
Page 90 FUNZIONAMENTO & USO: Nota: Ogni volta che si connette il tester ad una batteria, il tester eseguirà una verifica rapida della connessione, per assicurare che non vi siano problemi di connessione tra i cavi di uscita e i sensori della pinza. Se la verifica della connessione va a buon fine, il tester visualizzerà...
Page 91: Menù Principale
MENÙ PRINCIPALE: Per muoversi tra le schermate, premere i tasti TESTER PER SISTEMI impostazioni del. Premere «INVIO» per effettuare il test della TEST BATTERIA batteria. XX.XX V Premere «ENTER» per effettuare la prova TEST BATTERIA della BATTERIA STOCK STOCK XX.XX V Premere «INVIO»...
Page 92 Premere «INVIO» per regolare la luminosità LUMINOSITÀ dello schermo. Premere «INVIO» per modificare le PERSONALIZZAZIONE informazioni personalizzate. TEST BATTERIA: 1. Selezionare TEST BATTERIA. Premere TEST BATTERIA «INVIO». XX.XX V STANDARD o START/STOP. STANDARD START/STOP * BATTERIA STANDARD: ACIDO LIBERO, AGM, AGM SPIRALE, VRLA/GEL * BATTERIA START/STOP: AGM, EFB TIPO BATTERIA:...
Page 93 SELEZIONE della batteria: CAPACITÀ: CCA/SAE: 40~2000 560CCA/SAE EN: 40~1885 DIN: 25~1120 IIEC: 30~1320 JIS: Per Num. Tipo Batteria CA/MCA: 50~2400 SOPRA 32°F/0°C? temperatura. SÌ/NO 9. Premere <<Invio>> per avviare il test. *Funzione Impostazione Precedente: <<INVIO>> per 2 secondi. AVVISO CARICA SUPERFICIALE: La batteria presenterà...
Page 94 TEST IN CORSO verificato che la carica superficiale è stata rimossa. 10.Effettuare il test della batteria per alcuni secondi. LA BATTERIA È batteria è completamente carica o meno, in caso CARICA? SÌ/NO il tester visualizzi questa domanda. Premere «INVIO» per confermare la selezione. 12.Una volta completato il test, sul display verranno visualizzati voltaggio, CCA e resistenza interna.
Page 95 RICARICA. RITESTA RICARICA. RITESTA *La batteria è scarica, le condizioni della batteria VOL: xx.xx V CCA: xxxx CCA/SAE non possono essere determinate sino a che non sia stata completamente ricaricata. Ricarica & ritesta la batteria. DIFETT. SOSTIT. DIFETT. SOSTIT. VOL: xx.xx V CCA: xxxx CCA/SAE...
Page 96 A. Inserire il CD dentro il lettore CD o il lettore combinato CD/DVD/BLUE RAY. il codice a barre. decodificazione. D. I risultati del test possono essere salvati sul PC. STAMPARE I stampa dei risultati: SÌ o NO. Premere i RISULTATI? SÌ/NO risultati: SÌ...
Page 97 TEST BATTERIA STOCK: 1. Selezionare " TEST BATTERIA STOCK " nel TEST BATTERIA menu principale STOCK xx.xx V STANDARD o START/STOP. STANDARD START/STOP * BATTERIA STANDARD: ACIDO LIBERO, AGM, AGM SPIRALE, VRLA/GEL * BATTERIA START/STOP: AGM, EFB TIPO BATTERIA: batteria: 4.
Page 98 SOPRA 32°F/0°C? temperatura. SÌ/NO 9. Effettuare il test della batteria per alcuni secondi. TEST IN CORSO LA BATTERIA È batteria è completamente carica o meno, in caso CARICA? SÌ/NO il tester visualizzi questa domanda. Premere «INVIO» per confermare la selezione. 11.
Page 99 ATTENZIONE ATTENZIONE VOL: xx.xx V CCA: xxxx CCA/SAE *La batteria può essere riparata, ma con del tempo diminuirà la capacità di avviamento del motore. La batteria potrebbe non funzionare in condizioni meteorologiche estreme. Potrebbe esserci un problema di connessione tra il veicolo e la batteria che inibisce la funzione di caricamento.
Page 100 13.Display SOC (stato della carica) e SOH (stato di salute): Premere i tasti direzionali per visualizzare SOC (stato della carica) e SOH (stato di salute): BATT. EFFICIENTE BATT. EFFICIENTE SOC: xx.xx V SOH: xxxx CCA/SAE 14.Codice Test: CODICE xxxxxxxxxxxx Premere <Invio> per ottenere il Codice Test.
Page 101 TEST SISTEMA: TEST SISTEMA principale. xx.xx V 2. Spengete tutti gli accessori del veicolo in carico DISINSER come luci, aria condizionata, radio, ecc. Prima di CARICHI avviare il motore. AVVIARE MOTORE 3. Quando il motore è avviato, uno dei tre risultati sarà mostrato insieme TENS.
Page 102 5. Premere il tasto «INVIO». Verrà visualizzato uno dei seguenti tre seguenti risultati, assieme alle misurazioni. TENS. MIN ALT TENSIONE ALTA CON TEST CON MOTORE IN FOLLE xx.xx V ELEVATA batteria é ai limiti normali per un funzionamento normale. Controllate per assicurarvi che non ci siano connessioni lente e la connessione a terra è...
Page 103 6. Premere «INVIO» per il sistema di caricamento ACCENDERE GLI con accessori. Accendere il riscaldamento e ACCESSORI posizionarlo al massimo, accendere gli PREMERE INVIO abbaglianti e lo sbrinatore posteriore. Non attivare carichi ciclici come aria condizionata o tergicristalli. 7. Quando testate i modelli di motori diesel FARE GIRARE IL più...
Page 104 9. Premere «INVIO» per continuare il test del sistema di caricamento con accessori. Verrà visualizzato uno dei tre seguenti risultati del test, assieme alle misurazioni del test. TENS. ALT. ALT. TENSIONE DI CARICO ALTA CARCO DURANTE TEST CON ACCESSORI xx.xx V ELEVATA batteria supera i limiti di funzionamento normale per un regolatore.
Page 105 10.Premere «INVIO» dopo il completamento TEST COMPLETATO. del test del sistema di caricamento. SPEGNERE TUTTI Spegnere tutti gli accessori e il motore. GLI ACCESSORI E IL Premere «INVIO» per leggere i risultati MOTORE del test del sistema. ALT. LOAD VOLTS xx.xx V NORMALE TENS.
Page 106 GLOSSARIO Che cosa è una batteria GEL ? Una batteria gel è una batteria di conservazione elettrica ad acido che : sigillata usando una speciale valvola a pressione e non deve essere mai aperta. È completamente senza manutenzione.* usa elettroliti delificati thixotropic. usa una ricombinazione di reazione per prevenire la fuoriuscita dei gas idrogeno e ossigeno che normalmente si perdono in una batteria ad acido a sommersione (particolarmente in cicli di applocazioni approfonditi).
Page 107 Valve Regulated Lead Acid Battery Questo tipo di batteria è sigillata Senza Valvola in cima a loro che si apre quando una pressione uscire la pressione dei gas in eccedenza fuori. Quindi la valvola si resetta da sola. Queste di spunto iniziale per Partenza, Illuminazione e ignizione, che sono tre funzioni basilari che la batteria deve effettuare in tutti i veicoli normali.
Page 108 www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 109: Manual Do Utilizador
Modelo 007950006900 ANALISADOR DE BATERIA E SISTEMA ELÉTRICO MANUAL DO UTILIZADOR LEIA O MANUAL NA SUA TOTALIDADE ANTES DE USAR ESTE PRODUTO BATERIA/CARREGAMENTO/SISTEMA DE ARRANQUE ANALISADOR/IMPRESSORA www.diagtools.eu, Pernavas 43A, Riga, Latvia, LV-1009, +37129416069, info@diagtools.eu...
Page 110 PROCEDIMENTO DE TESTE / INSTRUÇÕES DE OPERAÇÃO IMPORTANT 1. Para teste de baterias de 6 &12 volt e para teste de systemas de carga de 12 & 24 volt. (APENAS para teste de bateria START & STOP 12V) 2. Operação sugerida variam de 0°C (32°F) para 50°C (122°F) em ambiente temperatura.
Page 111 PRECAUÇÕES PARA A SEGURANÇA PESSOAL: 1. Certifique-se de que haja alguém por perto caso você precise de ajuda quando estiver trabalhando próximo a uma bateria. 2. Certifique-se de que haja sabão e água em abundância por perto em caso de contato de ácido de bateria com a pele, roupas ou olhos.
Page 112 ANTES DO TESTE: 1. Antes de testar uma bateria no veículo, desligue a ignição, todos os acessórios e cargas. Feche todas as portas e porta-malas do veículo. 2. Se as pilhas de 1,5V estiverem fracas, o visor mostrará a mensagem: INSERIR OU MUDAR AS BATERIAS AA antes de iniciar o teste.
Page 113 MENU PRINCIPAL: Irá visualizar os seguintes ecrãs ao ANALISADOR DE SISTEMA funções e definições. Pressione «ENTER» para fazer um teste de TESTE DE bateria. BATERIA XX.XX V Pressione «ENTER» para fazer teste de BAT DE ESTOQUE bateria estoque. TESTE XX.XX V Pressione «ENTER»...
Page 114 Pressione «ENTER» para configurar Data & 2018/02/05 13:25:00 Pressione «ENTER» para terminar a Siga os passos anteriores para terminar a escolha de Mês, Dia, Hora e Minutos. Pressione «ENTER» para ajustar o brilho do BRILHO ecrã. Pressione «ENTER» para editar a PERSONALIZAÇÃO informação personalizada.
Page 115 SELECIONE da bateria: CCA/SAE, EN, JIS, DIN, IEC, e CLASSIFICAÇÃO: CA/MCA. CCA/SAE 6. Pressione «ENTER» para confirmar a sua escolha. SELECIONE bateria CAPACIDADE: CCA/SAE: 40~2000 560CCA/SAE EN: 40~1885 DIN: 25~1120 IIEC: 30~1320 JIS: Por Tipo Número de Bateria CA/MCA: 50~2400 temperatura.
Page 116 FORA DO VEÍCULO: CARGA DE SUPERFÍCIE NO A TESTAR VEÍCULO? NÃO B. O analisador irá retomar o teste depois de A TESTAR detetar que a carga de superfície foi removida. 10.Teste a bateria durante alguns segundos. A BATERIA ESTÁ carregada ou não se o analisador perguntar. CARREGADA? Pressione «ENTER»...
Page 117 CUIDADO CUIDADO VOL: xx.xx V CCA: xxxx CCA/SAE *A bateria pode necessitar de manutenção mas diminuir a capacidade de iniciar o motor gradualmente. A bateria pode falhar sob condições metereológicas extremas. Pode haver uma ligação fraca entre o veículo e a bateria que está...
Page 118 14.Ecrã SOC e SOH: Pressione as teclas direcionais para ver SOC e SOH: BOM E BOM E APROVADO APROVADO SOC: xx.xx V SOH: xxxx CCA/SAE 15.Código de Teste: CÓDIGO Pressione <Enter> para obter Código de Teste. xxxxxxxxxxxx A. Coloque o CD no leitor de CD ou CD/DVD/BLUE RAY. ou digitalizando o código de barras.
Page 119 pinças dos pólos da bateria após o teste de bateria estar completado para finalizar o teste. BATERIA DE ESTOQUE TESTE: BAT DE menu principal. ESTOQUE TESTE xx.xx V REGULAR/STD ou INICIAR/PARAR bateria. REGULAR/STD INICIAR/PARAR * BATERIA REGULAR/STD: CHUMBO-ÁCIDO, AGM PLACA PLANA, AGM ESPIRAL, VRLA/GEL * INICIAR/PARAR BATERIA: AGM PLACA PLANA, EFB TIPO DE...
Page 120 SELECIONE bateria CAPACIDADE: CCA/SAE: 40~2000 560CCA/SAE EN: 40~1885 DIN: 25~1120 IIEC: 30~1320 JIS: Por Tipo Número de Bateria CA/MCA: 50~2400 ACIMA DE 32°F/0°C? SIM/NÃO 9. Teste a bateria durante alguns segundos. A TESTAR A BATERIA ESTÁ carregada ou não se o analisador perguntar. CARREGADA? Pressione «ENTER»...
Page 121 CUIDADO CUIDADO VOL: xx.xx V CCA: xxxx CCA/SAE *A bateria pode necessitar de manutenção mas diminuir a capacidade de iniciar o motor gradualmente. A bateria pode falhar sob condições metereológicas extremas. Pode haver uma ligação fraca entre o veículo e a bateria que está...
Page 122 13.Ecrã SOC e SOH: Pressione as teclas direcionais para ver SOC e SOH: BOM E BOM E APROVADO APROVADO SOC: xx.xx V SOH: xxxx CCA/SAE 14.Código de Teste: CÓDIGO Pressione <Enter> para obter Código de Teste. xxxxxxxxxxxx IMPRIMIR resultado: SIM ou NÃO. Pressione «ENTER» RESULTADO? para confirmar a sua escolha.
Page 123 VOLTS DE VOLTS DE PARTIDA BAIXO PARTIDA A tensão de partida está abaixo do normal. xx.xx V BAIXO Verifique o motor de partida conforme recomendação do fabricante. VOLTS DE PARTIDA NAO DETETADO VOLTS DE Il voltaggio della messa in moto non è PARTIDA stato rilevato.
Page 124 VOLT ALT. LENTA ALTA TENSÃO DE CARGA AO TESTAR EM MARCHA LENTA xx.xx V BAIXO O alternador não está fornecendo corrente suficiente para a bateria. Verifique as correias para certificar-se de que o alternador está girando com o motor ligado. Se as correias estiverem folgadas ou quebradas, substitua-as e refaça o teste.
Page 125 RIPPLE RIPPLE EXCESSIVO PRESENTE Um (ou mais diodos) no alternador não está xx.xx V ALTO funcionando ou o stator está com defeito. Certifique-se de que o conjunto do alternador esteja firme e que as correias estejam em bom estado e funcionando adequadamente. Se a montagem do alternador e as correias estiverem boas, substitua o alternador.
Page 126 10.Pressione «ENTER» quando o teste de TESTE FINALIZADO. carregamento do sistema estiver completado. DESLIGUE AS Desligue todas as cargas acessórias e o motor. CARGAS E O MOTOR Pressione «ENTER» para ver os resultados do teste de sistema. ALT. VOLTAGEM CARGA xx.xx V NORMAL VOLTAGEM DE OSCILAÇÃO...
Page 127 GLOSSÁRIO O que é uma bateria GEL ? Uma bateria gel é uma bateria elétrica de ácido-chumbo que : selada usando válvulas de pressão especiais e não devem ser nunca abertas. completamente livre de manutenção.* usa eletrólito tixotrópico gelatinizado. Usa uma reação de recombinação para prevenir o escape de gases de hidrogênio e oxigênio normalmente perdidos em uma bateria de ácido-chumbo (particularmente em aplicações de ciclo profundas).
Page 128 O que é uma bateria VRLA ? Bateria de Ácido-Chumbo Regulada por Válvula Este tipo de bateria é selada como Livre de Manutenção com uma Válvula que abre quando uma pressão prefixada é feita dentro da bateria e a pressão de gás excessivo é...
