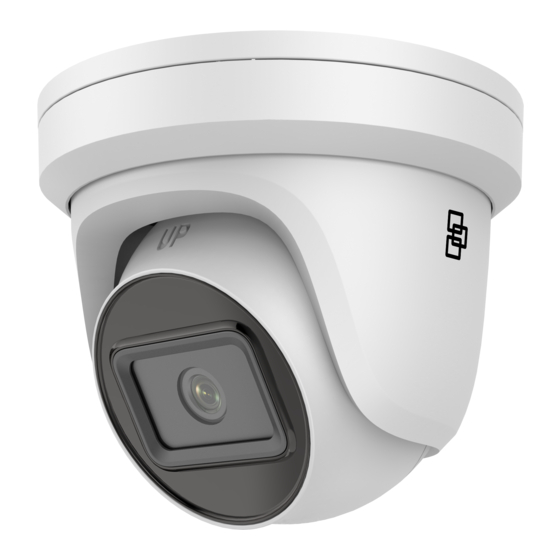

TruVision M Series Installation Manual
Varifocal ip turret cameras
Hide thumbs
Also See for M Series:
- Installation manual (49 pages) ,
- Installation manual (15 pages) ,
- Installation manual (18 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
TruVision M Series Varifocal
IP Turret Cameras
EN
Installation Guide
DE
Installationsanleitung
ES
Guía de instalación
FI
Asennusohje
FR
Guide d'installation
IT
Guida all'installaziowne
NL
Installatiegids
PL
Instrukcja instalacji
PT
Guia de instalação
RU
Руководство по установке
TR
Kurulum kılavuzu
P/N 1063-ALL • REV A • ISS 28SEP2021
Advertisement
Table of Contents
Related Manuals for TruVision M Series
Summary of Contents for TruVision M Series
- Page 1 TruVision M Series Varifocal IP Turret Cameras Installation Guide Installationsanleitung Guía de instalación Asennusohje Guide d’installation Guida all’installaziowne Installatiegids Instrukcja instalacji Guia de instalação RU Руководство по установке TR Kurulum kılavuzu P/N 1063-ALL • REV A • ISS 28SEP2021...
- Page 2 https://firesecurityproducts.com/en/bu/video...
- Page 3 • TVGP-M01-0202-TUR-G • TVGP-M01-0402-TUR-G/W • TVGP-M01-0802-TUR-G...
-
Page 14: Installation Environment
Installation environment When installing your product, consider these factors: • Electrical: Install electrical wiring carefully. It should be done by qualified service personnel. Always use a proper PoE switch, a 12 VDC UL listed Class 2, or CE certified power supply to power the camera. Do not overload the power cord or adapter • Ventilation: Ensure that the location planned for the installation of the camera is well ventilated. • Temperature: Do not operate the camera beyond the specified temperature, humidity or power source ratings. The operating temperature of the indoor camera is between -30 °C to +60 °C. Humidity is 95% or less (non-condensing). • Servicing: Do not attempt to service this camera yourself. Any attempt to dismantle or remove the covers from this product will invalidate the warranty and may also result in serious injury. Refer all servicing to qualified service personnel. • Moisture: Do not expose the camera to rain or moisture, or try not to operate it in wet areas. Turn the power off immediately if the camera is wet and ask a qualified service person for servicing. Moisture can damage the camera and also create the danger of electric shock. -
Page 15: Technical Specifications
Voltage input 12 VDC, PoE 802.3af, Class 3 2/4 MP: Max. 11.5 W Power consumption 8 MP: Max. 12.5 W Miscellaneous Network Port (PoE), 12 VDC Power In Alarm: 1 input, 1 output (max. 12 VDC, 30 mA) Connectors Audio: 1 input (line in) two-core terminal block, 1 output (line out) two-core terminal block Operating temperature -30 to +60 °C Dimensions ø138 × 126 mm Weight 830 g Environmental rating IP67; IK10 Legal information © 2021 Carrier. All rights reserved. Specifications subject to change without prior notice. TruVision names and logos are a product brand of Aritech, a part of Carrier. Other trade names used in this document may be trademarks or registered trademarks of the manufacturers or vendors of the respective products. While every precaution has been taken during the preparation of this manual to ensure the accuracy of its contents, Carrier assumes no responsibility for errors or omissions. 13–EN... - Page 16 Installationsumgebung Beachten Sie beim Installieren des Produkts folgende Faktoren: • Elektrik: Gehen Sie bei der Installation von elektrischen Leitungen sorgfältig vor. Die Verkabelung sollte von qualifizierten Fachkräften durchgeführt werden. Schließen Sie diese Kamera ausschließlich an einen ordnungsgemäßen PoE-Switch oder an ein in der UL-Liste eingetragenes 12-V-DC-Netzteil der Klasse 2 oder mit CE-Zulassung an. Schützen Sie Netzkabel und Netzteil vor Überspannung. • Belüftung: Stellen Sie sicher, dass der vorgesehene Installationsort der Kamera ausreichend belüftet ist. • Temperatur: Nehmen Sie die Kamera nicht in Betrieb, wenn die Werte für Temperatur, Luftfeuchtigkeit oder Spannungsversorgung außerhalb des angegebenen Bereichs liegen. Die Betriebstemperatur der Kamera liegt zwischen -40 und +65 °C. Die Luftfeuchtigkeit liegt unter 90 %. • Wartung: Versuchen Sie nicht, die Kamera zu warten, sondern überlassen Sie dies qualifiziertem Fachpersonal. Jeder Versuch, das Gerät zu zerlegen oder die Abdeckungen zu entfernen, führt zum Verlust des Garantieanspruchs und kann außerdem schwere Verletzungen zur Folge haben. Überlassen Sie jegliche Wartungsarbeiten geschultem Fachpersonal. • Feuchtigkeit: Setzen Sie die Kamera weder Regen noch Feuchtigkeit aus, und nehmen Sie sie nicht in Nassbereichen in Betrieb. Falls die Kamera nass geworden ist, schalten Sie das Gerät sofort am Netzschalter aus und lassen Sie es von einem...
-
Page 17: Technische Daten
6. Netzwerkkabel Technische Daten Elektrik Eingangsspannung 12 V DC, PoE 802.3af, Klasse 3 2/4 MP: Max. 11,5 W Leistungsaufnahme 8 MP: Max. 12,5 W Weitere Angaben Netzwerkport (PoE), 12 V DC Eingangsleistung Alarm: 1 Eingang, 1 Ausgang (max. 12 V DC, Anschlüsse 30 mA) Audio: 1 Eingang (Line In) zweiadriger Anschlussblock, 1 Ausgang (Line Out) zweiadriger Anschlussblock Betriebstemperatur -30 bis +60 °C Abmessungen ø 153 × 112 mm Gewicht 880 g Schutzart IP67; IK10 Rechtliche Hinweise © 2021 Carrier. Alle Rechte vorbehalten. Technische Daten können ohne vorherige Ankündigung geändert werden. TruVision-Namen und -Logos sind Produktmarken von Aritech, einem Unternehmen von Carrier. Andere in diesem Dokument 15–DE... - Page 18 verwendete Handelsnamen können Marken oder eingetragene Marken der Hersteller oder Anbieter der betreffenden Produkte sein. Trotz aller Sorgfalt bei der Erstellung dieses Handbuchs bezüglich der Richtigkeit der Inhalte übernimmt Carrier keine Verantwortung für Fehler oder Auslassungen. DE–16...
- Page 19 Entorno de instalación Cuando instale el producto, tenga en cuenta los siguientes factores: • Sistema eléctrico: instale el cableado eléctrico con cuidado. La instalación debe realizarla personal de servicio cualificado. Utilice siempre para la cámara un switch PoE adecuado, o una fuente de alimentación de 12 V CC con la marca UL de Clase 2 o con la certificación CE. No sobrecargue el cable de alimentación ni el adaptador. • Ventilación: asegúrese de que la ubicación prevista para instalar la cámara está bien ventilada. • Temperatura: no ponga en funcionamiento la cámara por encima de la temperatura, humedad o intensidad de la fuente de alimentación especificadas. La temperatura de funcionamiento de la cámara está comprendida entre -40 y 65 °C. La humedad debe ser inferior al 90 %.
-
Page 20: Descripción De La Cámara
Descripción de la cámara Consulte la figura 1 en la página 4. 1. Botón de reinicio 2. Ranura para tarjeta micro SD 3. Cable de alimentación 4. Cable de alarma 1 5. Cable de audio 6. Cable de red Especificaciones técnicas Electricidad Entrada de voltaje 12 VCC, PoE 802.3af, clase 3 2/4 MP: Tamaño 11.5 W Consumo de energía 8 MP: Tamaño 12,5 W Varios Puerto de red (PoE), entrada de alimentación de 12 VCC Alarma: 1 entrada, 1 salida (máx. 12 VCC, Conectores 30 mA) Audio: 1 entrada (entrada de línea) bloque de terminales de dos núcleos, 1 salida (línea de salida) bloque de terminales de dos núcleos Temperatura de De -30 a +60 °C funcionamiento Dimensiones ø138 × 126 mm Peso 830 g Clasificación... - Page 21 Los nombres y los logotipos de TruVision son una marca de producto de Aritech, una parte de Carrier. Los restantes nombres de marcas utilizados en este documento pueden ser marcas comerciales o marcas comerciales registradas de los fabricantes o proveedores de los respectivos productos. Aunque se han tomado todas las precauciones durante la elaboración de este manual para garantizar la exactitud de su contenido, Carrier no asume ninguna responsabilidad por errores u omisiones. 19–ES...
- Page 22 Asennusympäristö Huomioi seuraavat seikat tuotteen asennuksessa: • Sähkökytkennät: Asenna sähköjohdot varoen. Vain pätevä huoltohenkilö saa suorittaa asennuksen. Käytä aina asianmukaista PoE-kytkintä tai 12 VDC:n UL:n hyväksymää luokan 2 tai CE-sertifioitua virtalähdettä kameran virransyöttöön. Älä ylikuormita virtajohtoa tai vaihto- ja tasavirtasovitinta. • Ilmanvaihto: varmista, että kameran suunnitellussa asennuspaikassa on kunnollinen ilmanvaihto. • Lämpötila: Älä käytä kameraa määritettyjen lämpötila-, kosteus- ja virtalähdearvojen ulkopuolella. Kameran käyttölämpötila on -40…+65 °C. Ilmankosteuden on oltava alle 90 %. • Huolto: Älä yritä huoltaa kameraa itse. Yritykset purkaa tai poistaa tuotteen kuoret mitätöivät tuotteen takuun ja voivat johtaa vakaviin vammoihin. Huoltotoimenpiteitä saa tehdä vain pätevä huoltohenkilö. • Kosteus: Älä altista kameraa sateelle tai kosteudelle tai yritä käyttää sitä märissä paikoissa. Katkaise virta heti, jos kamera on märkä, ja pyydä pätevää huoltohenkilöä huoltamaan kamera. Kosteus voi vahingoittaa kameraa ja aiheuttaa sähköiskun vaaran. Kameran kuvaus Katso kuva 1 sivulla 4. 1. Nollauspainike 2. Micro-SD-korttipaikka 3. Virtajohto 4. Hälytysjohto FI–20...
-
Page 23: Tekniset Tiedot
Tekniset tiedot Sähkötiedot Jännitetulo 12 VDC, PoE 802.3af, luokka 3 2/4 MP: enint. 11,5 W Virrankulutus 8 MP: enint. 12,5 W Muut Verkkoportti (PoE), 12 VDC:n tehonsyöttöliitäntä Liitännät Hälytys: 1 tulo, 1 lähtö (enint. 12 VDC, 30 mA) Audio: 1 tulo (linjatulo), 2-napainen riviliitin, 1 lähtö (linjalähtö), 2-napainen riviliitin Käyttölämpötila -30...+60 °C Mitat ø138 × 126 mm Paino 830 g Ympäristöluokitus IP67; IK10 Oikeudelliset tiedot © 2021 Carrier. Kaikki oikeudet pidätetään. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. TruVision-nimet ja -logot ovat Carrieriin kuuluvan Aritechin tuotemerkki. Muut tässä asiakirjassa käytetyt kauppanimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Vaikka tämän käyttöohjeen sisällön oikeellisuus on pyritty varmistamaan mahdollisimman huolellisesti, Carrier ei ota vastuuta virheistä tai puutteista. 21–FI... -
Page 24: Lieu D'installation
Lieu d’installation Tenez compte des éléments suivants lors de l’installation du produit : • Caractéristiques électriques : installez le câblage électrique avec précaution. Cette opération doit être exécutée par une personne qualifiée. Utilisez toujours un commutateur PoE approprié ou une alimentation 12 VDC aux normes UL, de classe 2 ou certifiée CE, pour alimenter la caméra. N’appliquez pas de charge excessive au niveau du cordon d’alimentation ou de l’adaptateur. • Ventilation : assurez-vous que le lieu dans lequel la caméra est installée est bien aéré. • Température : ne faites pas fonctionner la caméra lorsque la température, le taux d’humidité ou la source d’alimentation n’est pas adapté(e). La température de fonctionnement de la caméra est comprise entre -40 et 65 °C. Le taux d’humidité ne doit pas dépasser 90 %. • Réparation : ne tentez pas de réparer la caméra vous-même. Toute tentative de démontage ou de retrait des caches de ce produit entraîne l’annulation de la garantie et peut provoquer des blessures graves. Les réparations doivent être effectuées par une personne qualifiée. • Humidité : n’exposez pas la caméra à la pluie ou à l’humidité, et essayez de ne pas l’utiliser dans des zones humides. Éteignez immédiatement la caméra si celle-ci est entrée en contact avec de l’eau, et adressez-vous à une personne qualifiée pour la réparation. L’humidité peut endommager la caméra et occasionner des électrocutions. Description de la caméra Reportez-vous à la figure 1, à la page 4. -
Page 25: Caractéristiques Techniques
6. Câble réseau Caractéristiques techniques Caractéristiques électriques Tension d’entrée 12 VDC, PoE 802.3af, classe 3 2/4 MP : Max. 11,5 W Consommation énergétique 8 MP : Max. 12,5 W Divers Port réseau (PoE), entrée d’alimentation 12 Alarme : 1 entrée, 1 sortie (max. 12 VDC, Connecteurs 30 mA) Audio : 1 bornier d’entrée (line in) à deux conducteurs, 1 bornier de sortie (line out) à deux conducteurs Température de -30 à 60 °C fonctionnement Dimensions ø138 × 126 mm Poids 830 g Classe environnementale IP67, IK10 Mentions légales © 2021 Carrier. Tous droits réservés. Les spécifications sont sujettes à modification sans préavis. Les noms et logos TruVision sont des marques de produit d’Aritech, qui fait partie de Carrier. Il est possible que les autres noms de marque mentionnés dans ce document soient des marques 23–FR... - Page 26 commerciales ou déposées de leurs fabricants ou fournisseurs respectifs. Bien que toutes les précautions raisonnables aient été prises lors de la préparation du présent manuel, Carrier décline toute responsabilité en cas d’erreurs ou d’omissions. FR–24...
-
Page 27: Ambiente Di Installazione
Ambiente di installazione Durante l’installazione del prodotto, tenere in considerazione i seguenti fattori: • Caratteristiche elettriche: predisporre il cablaggio elettrico con cautela. Questa operazione deve essere effettuata da personale di assistenza qualificato. Per l’alimentazione della telecamera, utilizzare sempre un commutatore PoE appropriato o un alimentatore di classe 2 conforme a UL o certificato CE da 12 VCC. Non sovraccaricare il cavo di alimentazione o l’adattatore. • Ventilazione: assicurarsi che il luogo previsto per l’installazione della telecamera sia ben aerato. • Temperatura: non mettere in funzione la telecamera oltre i valori nominali di temperatura, umidità o alimentazione specificati. La temperatura di funzionamento della telecamera è compresa tra -40 e +65 °C. Il tasso di umidità è inferiore al 90%. • Manutenzione e riparazione: non tentare di riparare autonomamente la telecamera. Ogni tentativo di disassemblaggio o rimozione delle coperture dal prodotto invaliderà la garanzia e potrebbe essere causa di un danno grave. Per tutti gli interventi di manutenzione, rivolgersi a personale qualificato •... -
Page 28: Specifiche Tecniche
8 MP: Max. 12.5 W Varie Porta di rete (PoE), ingresso alimentazione 12 Allarme: 1 ingresso, 1 uscita (max. 12 VCC, Connettori 30 mA) Audio 1 morsettiera a due fili di ingresso (ingresso linea), 1 morsettiera a due fili di uscita (uscita linea) Temperatura di da -30 a +60 °C funzionamento Dimensioni ø138 × 126 mm Peso 830 g Classificazione ambientale IP67; IK10 Note legali © 2021 Carrier. Tutti i diritti riservati. Le specifiche sono soggette a modifiche senza preavviso. I nomi e i logo TruVision sono un marchio di prodotto di Aritech, una parte di Carrier. Altre designazioni commerciali utilizzate nel presente documento possono essere marchi commerciali o marchi commerciali registrati dei produttori o dei fornitori dei rispettivi IT–26... - Page 29 prodotti. Nonostante tutte le precauzioni prese durante la stesura del presente manuale per garantirne l’accuratezza dei contenuti, Carrier non si assume alcuna responsabilità per eventuali errori o omissioni. 27–IT...
- Page 30 Installatieomgeving Tijdens het installeren van uw product moet u rekening houden met het volgende: • Elektrisch: Wees voorzichtig bij de installatie van de elektrische bedrading. Laat dit altijd uitvoeren door een gekwalificeerde monteur. Gebruik altijd een geschikte PoE-switch, een 12 VDC UL Klasse 2 of CE-gecertificeerde voedingsbron voor de voeding van de camera. Zorg ervoor dat er geen overbelasting optreedt bij de voedingskabel of de adapter. • Ventilatie: De locatie waar de camera wordt geïnstalleerd, moet goed geventileerd zijn. • Temperatuur: Gebruik de camera niet indien de opgegeven waarden voor temperatuur, vochtigheid of voedingsbron worden overschreden. De bedrijfstemperatuur van de camera ligt tussen -40 en +65 °C. De vochtigheid is lager dan 90%. • Onderhoud: Probeer nooit zelf onderhoud aan de camera uit te voeren. Elke poging om de behuizing van dit product te demonteren of te verwijderen, doet de garantie vervallen en kan tevens leiden tot ernstig lichamelijk letsel. Laat elke onderhoudsbeurt door gekwalificeerd onderhoudspersoneel uitvoeren. • Vocht: Stel de camera niet bloot aan regen of vocht, en gebruik de camera niet in natte omgevingen. Schakel de stroom onmiddellijk uit als de camera nat is en laat de camera door een gekwalificeerde monteur nakijken. Door vocht kan de camera beschadigd raken en kan het risico op een elektrische schok ontstaan.
-
Page 31: Technische Specificaties
3. Voedingskabel 4. Alarmkabel 5. Audiokabel 6. Netwerkkabel Technische specificaties Elektrisch Ingangsspanning 12 VDC, PoE 802.3af, klasse 3 2/4 MP: Max. 11,5 W Stroomverbruik 8 MP: Max. 12,5 W Diversen Netwerkpoort (PoE), 12 VDC stroomingang Alarm: 1 ingang, 1 uitgang (max. 12 VDC, 30 mA) Aansluitingen Audio: 1 ingang (lijningang) tweeaderig aansluitblok, 1 uitgang (lijnuitgang) tweeaderig aansluitblok Bedrijfstemperatuur -30 tot +60 °C Afmetingen ø138 × 126 mm Gewicht 830 g Milieuclassificatie IP67; IK10 Wettelijke informatie © 2021 Carrier. Alle rechten voorbehouden. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Namen en logo’s van TruVision zijn een productmerk van Aritech, een onderdeel van Carrier. Andere in dit document gebruikte 29–NL... - Page 32 handelsnamen kunnen handelsmerken of gedeponeerde handelsmerken zijn van de fabrikanten of leveranciers van de betreffende producten. Hoewel tijdens het voorbereiden van deze handleiding alle voorzorgsmaatregelen zijn genomen om een nauwkeurige inhoud te garanderen, aanvaardt Carrier geen enkele aansprakelijkheid voor fouten of weglatingen. NL–30...
- Page 33 Warunki instalacji Podczas instalowania produktu należy rozważyć następujące czynniki: • Parametry elektryczne: należy zachować ostrożność podczas instalowania okablowania elektrycznego. Ta czynność musi zostać wykonana przez wykwalifikowany personel. W celu zasilania kamery należy zawsze używać odpowiedniego przełącznika PoE bądź zasilacza 12 V DC klasy 2 uznawanych przez UL lub mających certyfikat CE. Nie wolno przeciążać przewodu zasilającego ani zasilacza. • Wentylacja: należy upewnić się, że miejsce planowanej instalacji kamery jest dobrze wentylowane. • Temperatura: nie wolno używać kamery w warunkach innych, niż podane (dotyczy to danych znamionowych temperatury, wilgotność i zasilania). Temperatura pracy kamery wynosi od -40 do + 65°C. Wilgotność powinna być mniejsza niż 90%. • Serwis: nie należy podejmować prób samodzielnego serwisowania kamery. Wszelkie próby rozmontowania tego produktu lub zdjęcia z niego osłon spowodują utratę gwarancji. Mogą także spowodować poważne obrażenia. Wszystkie czynności serwisowe muszą zostać wykonane przez wykwalifikowany personel serwisowy. • Wilgoć: Nie wolno narażać kamery na działanie wilgoci lub deszczu ani używać jej w wilgotnym obszarze. W wypadku zamoczenia kamery należy natychmiast odłączyć zasilanie i wezwać przeszkolonego pracownika serwisu. Wilgoć może skutkować uszkodzeniem kamery oraz stwarzać zagrożenie porażeniem elektrycznym. 31–PL...
-
Page 34: Specyfikacje Techniczne
Opis kamera Patrz rysunek 1 na stronie 4. 1. Przycisk Reset 2. Gniazdo karty microSD 3. Kabel zasilania 4. Kabel alarmowy 5. Przewód audio 6. Kabel sieciowy Specyfikacje techniczne Parametry elektryczne Napięcie wejściowe 12 V DC, PoE 802.3af, klasa 3 2/4 MP: Maks. 11,5 W Pobór mocy 8 MP: Maks. 12,5 W Inne Port sieciowy (PoE), gniazdo zasilania prądem stałym 12 V Alarm: 1 wejście, 1 wyjście (maks. 12 V DC, Złącza 30 mA) Audio: 1 wejście (liniowe), dwużyłowa listwa zaciskowa; 1 wyjście (liniowe) dwużyłowa listwa zaciskowa Temperatura pracy -30 do +60 °C Wymiary ø138 × 126 mm Masa 830 g Klasa środowiskowa IP67; IK10 Informacje prawne © 2021 Carrier. Wszelkie prawa zastrzeżone. Specyfikacje mogą... - Page 35 Nazwy i logo TruVision są markami produktów firmy Aritech stanowiącej część spółki Carrier. Pozostałe znaki towarowe użyte w niniejszym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi ich producentów lub ich sprzedawców. Podczas przygotowywania niniejszej instrukcji dołożono wszelkich starań, aby zapewnić najwyższą aktualność treści, jednak firma Carrier nie ponosi odpowiedzialności za błędy ani przeoczenia. 33–PL...
-
Page 36: Descrição Da Câmara
Ambiente de instalação Ao instalar o produto, tenha em atenção os seguintes fatores: • Elétricos: instale os cabos elétricos cuidadosamente. Este trabalho deve ser efetuado por pessoal qualificado. Utilize sempre um switch PoE adequado ou uma fonte de alimentação de 12 V CC de Classe 2, com marcação “UL Listed” ou com certificação CE para ligar a câmara. Não sobrecarregue o cabo de alimentação ou o adaptador. • Ventilação: certifique-se de que a localização prevista para a instalação da câmara é bem ventilada. • Temperatura: não opere a câmara para além das especificações de temperatura, de humidade, ou de fonte de alimentação. A temperatura de serviço da câmara situa-se entre -40 e +65°C. A humidade é inferior a 90%. • Manutenção: não tente efetuar a manutenção da câmara por conta própria. Qualquer tentativa para desmontar ou remover as coberturas deste produto invalidará a garantia e poderá também provocar ferimentos graves. Remeta toda a assistência para pessoal qualificado. -
Page 37: Especificações Técnicas
Temperatura de -30 a +60 °C funcionamento Dimensões ø138 × 126 mm Peso 830 g Proteção ambiental IP67; IK10 Informações legais © 2021 Carrier. Todos os direitos reservados. Especificações sujeitas a alterações sem aviso prévio. Os nomes e logótipos TruVision são marcas de produtos da Aritech, parte da Carrier. Outros nomes comerciais utilizados neste documento podem ser marcas comerciais ou marcas comerciais registadas dos fabricantes ou fornecedores dos respetivos produtos. 35–PT... - Page 38 Não obstante terem sido tomadas todas as precauções durante a preparação deste manual para garantir a precisão do seu conteúdo, a Carrier não assume qualquer responsabilidade por erros ou omissões. PT–36...
- Page 39 Среда установки При установке изделия необходимо учитывать следующие факторы. • Электротехнические характеристики. Соблюдайте осторожность при электрическом подключении камеры. Работы должен производить квалифицированный технический персонал. Всегда используйте надлежащий коммутатор PoE или подключайте камеру к источникам электропитания на 12 В постоянного тока, соответствующим сертификату безопасности UL (Класс 2) или CE. Не перегружайте кабель или адаптер питания. • Вентиляция. Убедитесь, что место, предназначенное для установки камеры, хорошо проветривается. • Температура. Запрещается использовать камеру, если температура, уровень влажности и параметры электропитания находятся вне указанных допустимых пределов. Диапазон рабочей температуры камеры составляет от -40 до +65°C. Влажность меньше 90%. • Влага. На камеру не должны попадать дождь или влага; запрещается эксплуатация камеры в сырых помещениях. При образовании влаги на камере немедленно выключите ее и обратитесь к квалифицированному техническому специалисту. Влага может повредить камеру и создать угрозу поражения электрическим током. • Обслуживание. Не пытайтесь самостоятельно отремонтировать камеру. Попытка разобрать устройство или снять крышку не только повлечет за собой отмену гарантии, но может привести к серьезным травмам. Все обслуживание должен производить квалифицированный технический персонал. 37–RU...
-
Page 40: Технические Характеристики
Описание камеры См. рисунок 1 на стр. 4. 1. Кнопка сброса 2. Слот для карты Micro SD 3. Кабель питания 4. Кабель сигналов тревоги 5. Аудиокабель 6. Сетевой кабель Технические характеристики Электротехнические характеристики Входное напряжение 12 В пост. тока, PoE 802.3af, класс 3 2/4 Мп: Макс. 11,5 Вт Энергопотребление 8 Мп: Макс. 12,5 Вт Прочие характеристики Сетевой порт (PoE), вход 12 В пост. тока Тревога: 1 вход, 1 выход (макс.12 В пост. тока, 30 мА) Разъемы Аудио: 1 вход (линейный вход) двухжильный клеммный блок, 1 выход (линейный выход) двухжильный клеммный блок Рабочая температура -30 до +60 °C Размеры ø138 × 126 мм Вес 830 г Степень защиты IP67; IK10 Юридические уведомления © Carrier, 2021 г. Все права защищены. Технические характеристики могут быть изменены без предварительного... - Page 41 Названия и логотипы TruVision являются товарными знаками компании Aritech, входящей в состав Carrier. Прочие торговые наименования, используемые в настоящем документе, могут являться товарными знаками или зарегистрированными товарными знаками производителей или поставщиков соответствующей продукции. Хотя при подготовке настоящего руководства были приняты все меры для обеспечения точности его содержимого, Carrier не несет ответственность за ошибки или упущения. 39–RU...
- Page 42 Kurulum ortamı Ürününüzü kurarken şu faktörleri göz önünde bulundurun: • Elektrikle ilgili: Elektrik kablolarını dikkatli bir şekilde takın. Yetkili servis personeli tarafından yapılması gerekir. Kameraya enerji vermek için daima uygun bir PoE anahtarı veya UL onaylı Sınıf 2 ya da CE onaylı bir 12 VDC güç kaynağı kullanın. Güç kablosunu veya adaptörü aşırı yüklemeyin. • Havalandırma: Kameranın kurulumu için planlanan alanın iyi şekilde havalandırıldığından emin olun. • Sıcaklık: Kamerayı, belirtilen sıcaklık, nem ya da güç kaynağı değerlerinin dışında çalıştırmayın. Kameranın çalışma sıcaklığı -40 ile +65 °C arasındadır. Nem, %90’ın altındadır. • Servis: Kameraya kendi başınıza servis işlemi uygulamayı denemeyin. Ürünü parçalarına ayırma veya kaplamaları çıkarma girişimi, garantiyi geçersiz kılacaktır ve aynı zamanda ciddi derecede sakatlanmayla da sonuçlanabilir. Tüm servis işlemlerini yetkili servis personeline yönlendirin. • Nem: Kamerayı yağmura veya neme maruz bırakmayın ya da ıslak alanlarda çalıştırmayı denemeyin. Kamera ıslanırsa gücü hemen kapatın ve servis için yetkili bir servis görevlisini arayın. Nem kamerada hasara neden olabilir ve ayrıca elektrik çarpması tehlikesi oluşturabilir. Описание камеры Bkz. Şekil 1, sayfa 4. 1. Reset düğmesi 2. Mikro SD kart yuvası 3. Güç kablosu 4. Alarm kablosu TR–40...
-
Page 43: Teknik Özellikler
Elektrikle ilgili Voltaj girişi 12 VDC, PoE 802.3af, Sınıf 3 2/4 MP: Maks. 11,5 W Güç tüketimi 8 MP: Maks. 12,5 W Çeşitli Ağ Portu (PoE), 12 VDC Güç Girişi Alarm: 1 giriş, 1 çıkış (maks. 12 VDC, 30 mA) Konektörler Ses: 1 giriş (hat girişi) iki çekirdekli terminal bloğu, 1 çıkış (hat çıkışı) iki çekirdekli terminal bloğu Çalışma sıcaklığı -30°C ila 60°C Boyutlar ø138 × 126 mm Ağırlık 830 g Koruma sınıfı IP67; IK10 Yasal bilgiler © 2021 Carrier. Tüm hakları saklıdır. Teknik özellikler, önceden haber verilmeksizin değiştirilebilir. [TruVision] ad ve logoları, Carrier’ın parçası olan Aritech’in ürün markasıdır. İşbu belgede kullanılan diğer ticari adlar, ilgili ürünlerin üreticilerinin veya satıcılarının ticari markaları ya da tescilli ticari markaları olabilir. Carrier, içindekilerin doğruluğunu sağlamak için bu kılavuzun hazırlığı sırasında her türlü önlemi almış olmasına rağmen mevcut olabilecek hata ya da eksikliklere ilişkin hiçbir sorumluluk kabul etmez. 41–TR...
