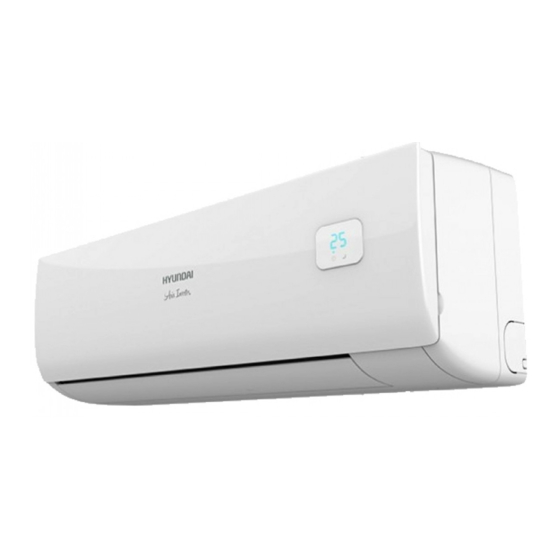

Электрический кондиционер воздуха
Cплит-система
RU
Руководство по эксплуатации
Гарантийный талон
Electric air conditioner
Модели / Models
Внутрениий блок
Indoor unit
Наружный блок
Outdoor unit
Split system
Instruction manual
Warranty card
www.hyundai-hvac.com
EN
H-AR8-09H-UI139/I
H-AR8-12H-UI140/I
H-AR8-18H-UI141/I
H-AR8-09H-UI139/O
H-AR8-12H-UI140/O
H-AR8-18H-UI141/O
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hyundai H-AR8-09H-UI139/I
Summary of Contents for Hyundai H-AR8-09H-UI139/I
- Page 1 Электрический кондиционер воздуха Cплит-система Руководство по эксплуатации Гарантийный талон Electric air conditioner Split system Instruction manual Warranty card Модели / Models Внутрениий блок H-AR8-09H-UI139/I Indoor unit H-AR8-12H-UI140/I H-AR8-18H-UI141/I Наружный блок H-AR8-09H-UI139/O Outdoor unit H-AR8-12H-UI140/O H-AR8-18H-UI141/O www.hyundai-hvac.com...
-
Page 2: Table Of Contents
Electric air conditioner (split system) CONTENTS 1.Important information 2.Safeguards 3.Speciications 4.Appliance description 5.Delivery set 6.Appliance control Control panel for indoor unit Remote control board 7.Operating modes 8.Maintenance... -
Page 3: Important Information
Electric air conditioner (split system) Dear Customer! Thank you for a shrewd choice and purchase of Hyundai portable electric air conditioner. It will serve you for a long time. 1. IMPORTANT INFORMATION The appliance is designed for air cooling in domestic premises. The manufacturer reserves the right to introduce changes in design, coniguration and processing of the article with a view to improve its properties without any prior notiication of customers. -
Page 4: Speciications
Electric air conditioner (split system) 3.SPECIFICATIONS Tab.1 Indoor unit H-AR8-09H-UI139/I H-AR8-12H-UI140/I H-AR8-09H-UI139/O Outdoor unit H-AR8-12H-UI140/O 9207 (4945~10912) / 11253 (4774~3520)/ Capacity (cooling) BTU (kW) 2,7 (1,45~3,2) 3,3 (1,4~3,52) 9548 (4774~11253) / 11935(3751~12788)/ Capacity (heating) BTU (kW) 2,8 (1,4~3,3) 3,5 (1,1~3,75) - Page 5 Electric air conditioner (split system) Indoor unit H-AR8-18H-UI141/I H-AR8-18H-UI141/O Outdoor unit 17050 (6138~17732) / 5,0 (1,8~5,2) Capacity (cooling) BTU (kW) 17391 (6138~18073) / Capacity (heating) BTU (kW) 5,1 (1,8~5,3) 1548(550-2100) Rated power consumption (cooling) (W) 1410(550-2100) Rated power consumption (heating) (W) 220-240~/50 Power supply V/Hz 8,5(2,2-10,2)/...
-
Page 6: Appliance Description
Electric air conditioner (split system) 4. APPLIANCE DESCRIPTION Fig. 1 The conditioner consists of indoor and outdoor units connected by pipelines. The conditioner may be controlled from a remote control board or from an indoor unit control panel. 1. Conditioner unit for indoor installation. 2. -
Page 7: Appliance Control
Electric air conditioner (split system) 6. DEVICE CONTROL Fig. 2. Description of indoor unit control panel The conditioner may be controlled from a remote control board or from an indoor unit control panel. If the remote control board is lost or cannot be used at the moment, you may use a control button «on/of»... -
Page 8: Control Panel For Indoor Unit
Electric air conditioner (split system) а) Temperature indicator b) Indicators timer с) Indicator operation indicator functions d) Indicators Cooling e) Indicators dry f) Indicators fan TIMER j) Indicators heat h) Indicators speed SUPER SLEEP * use of particular indicators depends on HEALTH OPTION model and series. -
Page 9: Remote Control Board
Electric air conditioner (split system) control board do not insert used batteries or batteries of various types. If the conditioner is not used for a long time, remove batteries from the board or else electrolyte may leak and damage the board. In normal operation of the conditioner average service life of batteries will be about a half-year. -
Page 10: Maintenance
Electric air conditioner (split system) SLEEP mode Using this button you may turn on or of the sleep mode. When the key pressed in the cooling mode increases the temperature relative to the set at one degree per hour for two hours and in heating mode lowers the temperature at two degrees per hour for two hours. - Page 11 Electric air conditioner (split system)
- Page 12 Электрический кондиционер воздуха (сплит-система) Содержание 1. Важная информация 2. Меры предосторожности 3. Технические характеристики 4. Описание прибора 5. Комплект поставки 6. Управление прибором Панель управления внутреннего блока Пульт дистанционного управления (ПДУ) 7. Режимы работы 8. Уход и обслуживание 9. Гарантийный талон...
-
Page 13: Важная Информация
Электрический кондиционер воздуха (сплит-система) Уважаемый покупатель! Благодарим Вас за удачный выбор и приобретение электрического мобильного кондиционера воздуха Hyundai. Он прослужит Вам долго. 1. ВАЖНАЯ ИНФОРМАЦИЯ Прибор предназначен для охлаждения воздуха в бытовых помещениях. Производитель оставляет за собой право без предварительного уведомления покупателя... -
Page 14: Технические Характеристики
Электрический кондиционер воздуха (сплит-система) 3.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 1 Внутренний блок H-AR8-09H-UI139/I H-AR8-12H-UI140/I Наружный блок H-AR8-09H-UI139/O H-AR8-12H-UI140/O Выходная мощность (охлаждение) BTU (кВт) 9324 (2,735) 11397 (3,343) Выходная мощность (обогрев) BTU (кВт) 9671 (2,834) 12088 (3,606) Номинальная потребляемая мощность (охлаждение) Вт 1038 Номинальная... - Page 15 Электрический кондиционер воздуха (сплит-система) Внутренний блок H-AR8-18H-UI141/I Наружный блок H-AR8-18H-UI141/O Выходная мощность (охлаждение) BTU (кВт) 17268 (5,065) Выходная мощность (обогрев) BTU (кВт) 17613 (5,16) Номинальная потребляемая мощность (охлаждение) Вт 1563 Номинальная потребляемая мощность (обогрев) Вт 1426 Параметры электропитания В/Гц 220-240~/50 Номинальная...
-
Page 16: Описание Прибора
Электрический кондиционер воздуха (сплит-система) 4. ОПИСАНИЕ ПРИБОРА Рис. 1 Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами. Управление кондиционером осуществляется с пульта дистанционного управления или с панели управления внутреннего блока. 1. Блок кондиционера для внутренней установки в помещении. 2. Лицевая панель. 3. -
Page 17: Управление Прибором
Электрический кондиционер воздуха (сплит-система) 6. УПРАВЛЕНИЕ ПРИБОРОМ Рис. 2. Описание панели управления внутреннего блока Управление кондиционером осуществляется с пульта дистанционного управления или с панели управления внутреннего блока. Если пульт дистанционного управления утерян или его нельзя использовать в данный момент, вы можете использовать кнопку управления кондиционером «on/of», которая находится... -
Page 18: Панель Управления Внутреннего Блока
Электрический кондиционер воздуха (сплит-система) а) Индикатор температуры b) Индикатора работы таймера с) Индикаторы operation indicator functions d) Индикатор работы охлаждения e) Индикатор работы осушения f) Индикатор работы вентиляции TIMER j) Индикатор работы отопления h) Индикатор работы скоростей SUPER SLEEP * использование тех или иных индикаторов HEALTH OPTION зависит... -
Page 19: Пульт Дистанционного Управления (Пду)
Электрический кондиционер воздуха (сплит-система) Работа с пультом ДУ Установка и замена элементов питания: установить два щелочных элемента питания типа LR03, согласно указанной полярности на пульте ДУ. Во избежание нарушений работы пульта ДУ не вставляйте в него использованные элементы питания или элементы питания разных типов. Если... -
Page 20: Уход И Обслуживание
Электрический кондиционер воздуха (сплит-система) Ночной режим работы “SLEEP” При нажатии данной клавиши в режиме охлаждения - повышает температуру относительно установленной на один градус в час в течении двух часов, а в режиме обогрева понижает температуру относительно установленной на два градуса в час в течении двух часов. Через 7 часов... - Page 21 Электрический кондиционер воздуха (сплит-система) УВАЖАЕМЫЙ ПОКУПАТЕЛь! Мы всегда рады предложить Вашему вниманию удобные пользовательские сервисы и продукты, нацеленные на то, чтобы сделать использование и обслуживание техники Hyundai еще более комфортным и удобным. Именно поэтому мы рекомендуем Вам воспользоваться услугами специализированного...
-
Page 22: Гарантийный Талон
Гарантийный талон Территория действия: Российская Федерация Уважаемый покупатель! Обратите особенное внимание на стр. 30 Действителен с Января 2014 года... - Page 23 можете устранить самостоятельно в строгом соответствии с Руководством по эксплуатации изделия, обратитесь к региональному представителю Изготовителя в России или в региональный авторизованный сервисный центр Hyundai, уточнив адрес у продавца. Полный перечень сервисных центров указан на сайте: www.hc-hvac.ru или приложен отдельным списком в комплекте с изделием.
- Page 24 Данным гарантийным талоном Изготовитель подтверждает принятие на себя обязательств по удовлетворению законных требований потребителей в случае обнаружения недостатков изделия, возникших по вине Изготовителя в течение установленного гарантийного срока. Гарантийный срок для кондиционера воздуха Hyundai, установленный изготовителем, составляет 2 года, со дня передачи изделия потребителю. Увеличенный гарантийный срок* Увеличенный...
- Page 25 специализированными организациями Вы можете узнать, внимательно ознакомившись с Руководством по эксплуатации на приобретенное Вами изделие. Для монтажа приобретенного оборудования Вы можете воспользоваться платной услугой специалистов авторизованных сервисных центров Hyundai, которые проведут все необходимые работы для длительного и безопасного использования приобретенного Вами изделия.
- Page 26 Гарантийный талон) Досрочное прекращение гарантийного обслуживания. Все условия гарантийного обслуживания регулируются Законодательством РФ и Законом РФ «О защите прав потребителей». В частности, отказ в бесплатном гарантийном обслуживании изделия может быть вызван: • нарушением при оформлении гарантийного талона при продаже изделия; •...
- Page 27 Гарантийный талон ВНИМАНИЕ! Если маркировочная (идентификационная) наклейка на изделие Hyundai (ID) закреплена на изделии не плотно и существует риск ее утери, то вклейте ее в гарантийный талон на последней странице. Изготовитель не несет гарантийных обязательств за изделие в следующих случаях: •...
- Page 28 Гарантийный талон) Изготовитель снимает с себя любую ответственность за возможный вред, прямо и или косвенно нанесенный продукцией Hyundai людям, домашним животным, и имуществу, в случаях, если это произошло в результате несоблюдения правил и условий эксплуатации или вследствие неквалифицированной установки (профилактики, обслуживания, ремонта) изделия, умышленных...
- Page 29 вводе их в эксплуатацию. Производитель рекомендует приобретать приборы Hyundai только у авторизированных им продавцов. В предоставлении дополнительной гарантии может быть отказано, если прибор Hyundai был приобретен у продавцов, указанных в соответствующем разделе на сайте www.hc-hvac.ru, не исполняющих полностью или частично требований производителя к правилам...
- Page 30 Гарантийный талон) Покупатель информирован о том, что он не вправе требовать возврата или обмена купленного изделия в порядке статьи 25 Закона «О защите прав потребителей» и статьи 502 Гражданского Кодекса РФ в соответствии с п.11 «Перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар...
- Page 31 Гарантийный талон Бланк гарантийного талона ВНИМАНИЕ! Пожалуйста, потребуйте от продавца полностю заполнить бланк гарантийного талона и отрывные талоны. Заполняется фирмой-продавцом Изделие Модель Серийный номер Дата продажи Фирма-продавец Адрес фирмы- продавца Печать Телефон фирмы фирмы- -продавца продавца Без подписи покупателя на странице 10 гарантийный талон является...
- Page 32 Гарантийный талон) Заполняется сервисным центром «A» Дата приема Дата выдачи Печать сервисного Особые отметки центра «Б» Дата приема Дата выдачи Печать сервисного Особые отметки центра «В» Дата приема Печать Дата выдачи сервисного Особые отметки центра «Г» Дата приема Дата выдачи Печать...
- Page 33 Гарантийный талон Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется сервисным центром Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется сервисным центром Дата...
- Page 34 Гарантийный талон) Отрывной талон «A» Изделие Модель Серийный номер Дата продажи Печать фирмы- Фирма-продавец продавца Заполняется фирмой-продавцом Отрывной талон «Б» Изделие Модель Серийный номер Дата продажи Печать фирмы- Фирма-продавец продавца Заполняется фирмой-продавцом Отрывной талон «В» Изделие Модель Серийный номер Дата продажи Печать...
- Page 35 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра Hyundai) №№ Дата Перечень выполненных работ Наименование Ф.И.О. исполнителя, выполнения СЦ подпись, печать работ...
- Page 36 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра Hyundai) №№ Дата Перечень выполненных работ Наименование Ф.И.О. исполнителя, выполнения СЦ подпись, печать работ...
- Page 37 Также вы всегда можете задать свои вопросы, касающиеся сервисного обслуживания техники Hyundai, позвонив по телефону: +7 (495) 627-5285. Если у вас возникли претензии к работе сервисного центра Hyundai в вашем городе, просьба информировать об этом Генерального сервисного партнера Hyundai по телефону: +7 (495) 627-5285 или...
- Page 38 Электрический кондиционер воздуха (сплит-система) 제품 품질 보증 쿠폰은 해당 지역 디스트리뷰터에 요청하시기 바랍니다. Ask distributor of your region for Warranty Coupon of a product. Pida la garantía al distribuidor en su país. Бұйымның кепілдік талонын сатылған ел аумағындағы дистрибьютордан сұрастырыңыз. Гарантыйны...
- Page 39 Электрический кондиционер воздуха (сплит-система)
- Page 40 Licensed by Hyundai Corporation, Korea www.hyundai-hvac.com...
