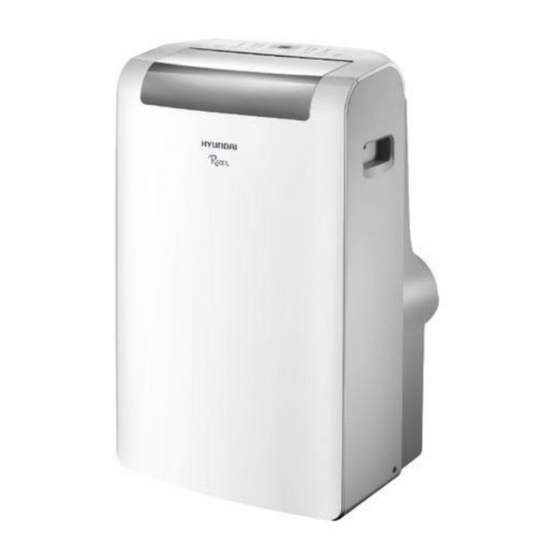

Page 1: Electric Air Conditioner
Электрический кондиционер воздуха мобильного типа Руководство по эксплуатации. Гарантийный талон. Electric air conditioner portable type Instruction manual. Warranty card. Модели / Models H-AP3-09H-UI004 H-AP3-12H-UI005 www.hyundai-hvac.com... -
Page 2: Table Of Contents
Electric air conditioner portable type CONTENTS 1.Important information 2.Precautions 3.Technical characteristics 4.Description of portable air conditioner 5.Control panel air conditioner 6.Maintenance 7.Service life 8.Rules of disposal 9.Helpful advice 10.Troubleshooting. -
Page 3: Important Information
Electric air conditioner portable type Dear Customer! Thank you for a shrewd choice and purchase of Hyundai portable electric air conditioner. It will serve you for a long time. 1. IMPORTANT INFORMATION 1. Please read this instruction manual carefully prior to installation and operation of a portable air conditioner. - Page 4 Electric air conditioner portable type 13. To avoid electric shock, a damaged power cord must be replaced only by an authorized service center and qualiied specialists. 14. Prior to disposal of the device, it is necessary to remove batteries from it, ater that they can be safely disposed.
-
Page 5: Technical Characteristics
Electric air conditioner portable type 3.TECHNICAL CHARACTERISTICS Tab.1 Model H-AP3-09H-UI004 H-AP3-12H-UI005 Capacity (cooling) kW 2,64 3,51 Capacity (heating) kW Rated input (cooling) W 1059 1350 Rated input (heating) W 1130 Voltage V/Hz 220~240/50 220~240/50 Rated current (cooling) A 4.8/3.6 5.9/5.0... -
Page 6: Description Of Portable Air Conditioner
Electric air conditioner portable type 11 12 Fig. 2 Fig. 3 4. DEVICE DESCRIPTION (Fig. 2 and 3) 1. Control panel 2. Horizontal louver 3. Rollers 4. Handle for transportation 5. Air ilter 6. Air Inlet grille 7. Air outlet grille 8. -
Page 7: Control Panel Air Conditioner
Electric air conditioner portable type 5. CONTROL OF PORTABLE AIR CONDITIONER Fig. 5 1. FUNC mode selection button (SET): You can select three functions with this button: cooling, heating and dehumidiication. POWER button: pressing this button you can switch on or of the unit. 2. -
Page 8: Remote Control
Electric air conditioner portable type Indicators for operating mode: - cooling mode indicator - dry mode indicator - sleep mode indicator - high fan speed indicator - medium fan speed indicator - low fan speed indicator - heating indicator - timer mode indicator - auto mode indicator - indicator Fahrenheit - indicator Celsius... -
Page 9: Maintenance
Electric air conditioner portable type NOTE: The unit can evaporate condensed water and automatically drain it through the hose. 1. When the unit is in cooling mode, it is not necessary to install the condensate drainage pipe since condensate evaporates automatically. Make sure that when the unit is operating, the rubber plug of the drainage hose is securely ixed. -
Page 10: Service Life
Electric air conditioner portable type Fig. 7 Installation of the ilter is performed in the reverse order. Filter cleaning At irst, carefully clean the ilters by means of vacuum cleaners. Then immerse the ilter in warm water (about 40°C) with a sot detergent, wash it and dry it without exposure to direct sunlight. Air intakes (heat exchangers) Use a vacuum cleaner for cleaning. - Page 11 Electric air conditioner portable type Do not position the unit nearby objects that block air low, for example, furniture or curtains since it has a great impact on operation of the unit. Keep the unit away from direct sunlight: it may cause overheating and shutdown of the unit. ELECTRIC POWER SUPPLY Make sure characteristics of the mains correspond to characteristics of the unit.
-
Page 12: Troubleshooting
Electric air conditioner portable type 10. TROUBLESHOOTING Trouble Cause Troubleshooting method The air conditioner is not The tank ill-up indicator Drain water from the tray switched on when Power but- is lashing, the condensate ton is pressed. The indicator collection tray is illed up P1 lights Loud noise or strong vibra- The air conditioner is... - Page 13 Electric air conditioner portable type Error codes for LED-display model Bottom tray is full Connect the drain hose and drain the collected water away. If error repeats, call for service NOTE: When more than one codes occur, the priority of the code display order is: E4-E2-E1-P1.
- Page 14 Электрический кондиционер воздуха мобильного типа Содержание 1. Важная информация 2. Меры предосторожности 3. Технические характеристики 4. Описание мобильного кондиционера 5. Управление мобильным кондиционером 6. Обслуживание 7. Срок эксплуатации 8. Правила утилизации 9. Полезные советы 10. Устранение неисправностей 11. Сертификация...
-
Page 15: Важная Информация
Электрический кондиционер воздуха мобильного типа Уважаемый покупатель! Благодарим Вас за удачный выбор и приобретение электрического мобильного кондиционера воздуха Hyundai. Он прослужит Вам долго. 1. ВАЖНАЯ ИНФОРМАЦИЯ 1. Просим внимательно ознакомиться с инструкцией по эксплуатации перед установкой и использованием мобильного кондиционера воздуха. - Page 16 Электрический кондиционер воздуха мобильного типа 11. Для работы компрессора необходим ток силой как минимум 10А. Во избежание перегрева и риска возникновения пожара, а также повреждения внутренней электрической сети, не включайте устройство в удлинители. 12. Устройство предназначено для охлаждения, обогрева и осушения воздуха только в домашних...
-
Page 17: Технические Характеристики
Электрический кондиционер воздуха мобильного типа 3.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 1 Модель H-AP3-09H-UI004 H-AP3-12H-UI005 Мощность (охлаждение) кВт 2,64 3,51 Мощность (обогрев) кВт Потребляемая мощность (охлаждение) Вт 1010 1350 Потребляемая мощность (обогрев) Вт 1130 Напряжение питания В/Гц 220~240/50 220~240/50 Сила тока (охлаждение/обогрев) А... -
Page 18: Описание Мобильного Кондиционера
Электрический кондиционер воздуха мобильного типа 11 12 Рис. 2 Рис. 3 4. ОПИСАНИЕ МОБИЛЬНОГО КОНДИЦИОНЕРА (рис.2 и 3) 1. Панель управления 2. Горизонтальные жалюзи 3. Ролики для перемещения 4. Ручка для переноски 5. Фильтр очистки воздуха 6. Воздухозаборная решетка 7. Воздуховыпускная решетка 8. -
Page 19: Управление Мобильным Кондиционером
Электрический кондиционер воздуха мобильного типа 5. УПРАВЛЕНИЕ МОБИЛЬНЫМ КОНДИЦИОНЕРОМ Рис. 5 1. Кнопка включения-выключения (POWER). Нажать для включения или отключения устройства. 2. Кнопка SLEEP. При нажатии этой кнопки установленная температура увеличивается (при охлаждении) или уменьшается (при обогреве) на 1 градус через 30 минут после... - Page 20 Электрический кондиционер воздуха мобильного типа Индикаторы на панели управления: - индикатор работы в режиме охлаждения - индикатор работы в режиме осушения - индикатор ночного режима работы - индикатор высокой скорости работы вентилятора - индикатор средней скорости работы вентилятора - индикатор низкой скорости работы вентилятора - индикатор...
-
Page 21: Обслуживание
Электрический кондиционер воздуха мобильного типа ПРИМЕЧАНИЕ: Устройство может испарять конденсируемую воду и автоматически сливать ее через шланг. 1. Когда устройство работает в режиме охлаждения, установка дренажной трубки для отвода конденсата не требуется, т.к. конденсат испаряется автоматически. Убедитесь, что когда устройство находится в работе, резиновая заглушка сливного шланга... -
Page 22: Срок Эксплуатации
Электрический кондиционер воздуха мобильного типа Рис. 7 Установка фильтра производится в обратном порядке. Чистка фильтра Сначала аккуратно почистите фильтры с помощью пылесоса. Затем опустите фильтр в теплую воду (с температурой около 40°С) с мягким моющим средством, промойте его и просушите, не подвергая воздействию солнечных лучей. Воздухозаборные... - Page 23 Электрический кондиционер воздуха мобильного типа Поскольку устройство при работе может значительно нагреваться, не устанавливайте его в местах с ограниченным свободным пространством. В случае опасной утечки тока не пользуйтесь устройством при высокой влажности. Берегите устройство от воздействия прямых солнечных лучей: на нем могут поблекнуть краски.
-
Page 24: Устранение Неисправностей
Электрический кондиционер воздуха мобильного типа 10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Неисправность Причина Способ устранения При нажатии кнопки Лоток для сбора Слейте воду из лотка «Power» кондиционер конденсата заполнен не включается. Мигает индикатор заполнения Р1 Сильный шум или вибрация Кондиционер установлен Установите кондиционер на... - Page 25 Электрический кондиционер воздуха мобильного типа Защитные коды для модели с LED-дисплеем Нижний бак полон Подсоедините дренажный шланг и слейте собранную воду. Если ошибка не исчезнет – свяжитесь с сервисной службой ПРИМЕЧАНИЕ: Если присутствует более одного кода ошибок, приоритетность отображения кодов будет следующей: E4—E2—E1—P1. Такая...
-
Page 26: Сертификация
Электрический кондиционер воздуха мобильного типа 11. СЕРТИФИКАЦИЯ При отсутствии копии нового сертификата в коробке, спрашивайте копию у продавца. - Page 27 Электрический кондиционер воздуха мобильного типа УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Мы всегда рады предложить Вашему вниманию удобные пользовательские сервисы и продукты, нацеленные на то, чтобы сделать использование и обслуживание техники Hyundai еще более комфортным и удобным. Именно поэтому мы рекомендуем Вам воспользоваться услугами специализированного...
- Page 28 Гарантийный талон Территория действия: Российская Федерация Уважаемый покупатель! Обратите особенное внимание на стр. 40 Действителен с Января 2014 года...
- Page 29 На каждое изделие выписывается отдельный гарантийный талон. Дорогой покупатель техники Hyundai, мы выражаем Вам огромную признательность за Ваш выбор. Hyundai сделал все возможное, чтобы данное изделие удовлетворяло Вашим запросам, приносило радость и уют в Ваш дом, а качество соответствовало лучшим мировым образцам для данного класса...
- Page 30 эксплуатации и правильного ухода за изделиями. Полную информацию об официальных сроках службы для выбранной Вами модели Вы сможете найти на сайте www.hc-hvac.ru. Учитывая высокое качество, надежность и степень безопасности продукции Hyundai, фактический срок эксплуатации может значительно превышать официальный. Заполнение гарантийного талона...
- Page 31 атацию изделий, для которых требуется выполнение этих работ специализированными организациями. Установка, подключение и запуск в эксплуатацию изделий торговой марки Hyundai допуска- ется исключительно специалистами и организациями, имеющими лицензии или соот- ветствующие разрешения (допуски) на данный вид деятельности, либо специалистами и...
- Page 32 • материалы, наклеенные на изделие, имеющие рекламное или информационное назначение, за исключением маркировочной (идентификационной) наклейки Изготовителя (ID). ВНИМАНИЕ! Если маркировочная (идентификационная) наклейка на изделие Hyundai (ID) закреплена на изделии не плотно и существует риск ее утери, то вклейте ее в гарантийный талон на последней странице.
- Page 33 регламентных/профилактических работ согласно Руководству по эксплуатации). Изготовитель снимает с себя любую ответственность за возможный вред, прямо и или косвенно нанесенный продукцией Hyundai людям, домашним животным, и имуществу, в случаях, если это произошло в результате несоблюдения правил и условий эксплуатации или вследствие неквалифицированной установки (профилактики, обслуживания, ремонта) изделия, умышленных...
- Page 34 Electric air conditioner portable type запуск в эксплуатацию самим потребителем. Организация, производящая запуск в эксплуатацию и/или последующее сервисное обслуживание газового оборудования, должна иметь лицензии и/или разрешения на соответствующий вид деятельности (вид работ), а специалисты этой организации должны иметь соответствующие удостоверения (допуски) на проведение газовых работ. Помните! Изготовитель/импортер/продавец...
- Page 35 Electric air conditioner portable type Таблица 1 Рекомендуемые профилактические работы для увеличения срока гарантии на внутреннюю ёмкость водонагревателя и нагревательный(-е) элемент (-ы), а также для выполнения условия долговременной работы водонагревателя в рамках заявленного срока службы и более. Наименование реко- Периодичность выполне- Периодичность...
- Page 36 Electric air conditioner portable type Первоначальная проверка Через первые 0,5 года Через первые 0,5 года состояния магниевого после начала эксплуатации после начала эксплуатации анода, интенсивности его разложения, определения сроков последующей проверки и замены магниевого анода, а также при необходимости его замены.
- Page 37 Electric air conditioner portable type Таблица 1 Рекомендуемые профилактические работы для увеличения срока гарантии на компрессор кондиционера, а также для выполнения условия долговременной работы кондиционера, в рамках заявленного срока службы и более. Наименование реко- Для бытовых Для офисных Для торговых мендуемых...
- Page 38 Electric air conditioner portable type ВНИМАНИЕ! Если вы устанавливаете электрический конвектор без защиты от опрокидывания на ножки, то гарантия на прибор считается аннулированной, и потребитель осуществляет ремонт прибора полностью за свой счет. Электрические конвекторы с защитой от опрокидывания имеют специальную информацию на упаковочной коробке, также...
- Page 39 профессиональных консультаций со специалистами соответствующей квалификации в процессе подбора, а также при вводе их в эксплуатацию. Производитель рекомендует приобретать приборы Hyundai только у авторизированных им продавцов. В предоставлении дополнительной гарантии может быть отказано, если прибор Hyundai был приобретен у продавцов, указанных...
- Page 40 Electric air conditioner portable type Покупатель информирован о том, что он не вправе требовать возврата или обмена купленного изделия в порядке статьи 25 Закона «О защите прав потребителей» и статьи 502 Гражданского Кодекса РФ в соответствии с п.11 «Перечня непродовольственных товаров...
- Page 41 Гарантийный талон ВНИМАНИЕ! Пожалуйста, потребуйте от продавца полностю заполнить гарантийный талон и отрывные талоны. Заполняется фирмой-продавцом Изделие Модель Серийный номер Дата продажи Фирма-продавец Адрес фирмы- продавца Телефон фирмы -продавца Без подписи покупателя на странице 40 Гарантийный талон является недействительным. Заполняется установщиком Сведения...
- Page 42 Заполняется сервисным центром «A» Дата приема Печать Дата выдачи сервисного Особые отметки центра «Б» Дата приема Печать Дата выдачи сервисного Особые отметки центра «В» Дата приема Печать Дата выдачи сервисного Особые отметки центра «Г» Дата приема Печать Дата выдачи сервисного Особые...
- Page 43 Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется сервисным центром Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется сервисным центром Дата приема Дата...
- Page 44 Отрывной талон «A» Изделие Модель Серийный номер Дата продажи Печать Фирма-продавец сервисного центра Заполняется фирмой-продавцом Отрывной талон «Б» Дата приема Дата выдачи Особые отметки Номер заказа-наряда Проявление дефекта Печать Мастер сервисного центра Код неисправности Заполняется фирмой-продавцом Отрывной талон «В» Дата приема Дата...
- Page 45 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра Hyundai) №№ Дата Перечень выполненных работ Наименование Ф.И.О. исполнителя, выполнения СЦ подпись, печать работ...
- Page 46 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра Hyundai) №№ Дата Перечень выполненных работ Наименование Ф.И.О. исполнителя, выполнения СЦ подпись, печать работ...
- Page 47 Также вы всегда можете задать свои вопросы, касающиеся сервисного обслуживания техники Hyundai, позвонив по телефону +7 (495) 627-5285. Если у вас возникли претензии к работе сервисного центра Hyundai в вашем городе, просьба информировать об этом Генерального сервисного партнера Hyundai по телефону +7 (495) 627-5285 или...
- Page 48 Электрический кондиционер воздуха мобильного типа 제품 품질 보증 쿠폰은 해당 지역 디스트리뷰터에 요청하시기 바랍니다. Ask distributor of your region for Warranty Coupon of a product. Pida la garantía al distribuidor en su país. Бұйымның кепілдік талонын сатылған ел аумағындағы дистрибьютордан сұрастырыңыз. Гарантыйны...
- Page 49 Гарантийный талон...
- Page 50 Гарантийный талон...
- Page 51 Гарантийный талон...
- Page 52 Licensed by Hyundai Corporation, Korea www.hyundai-hvac.com...
