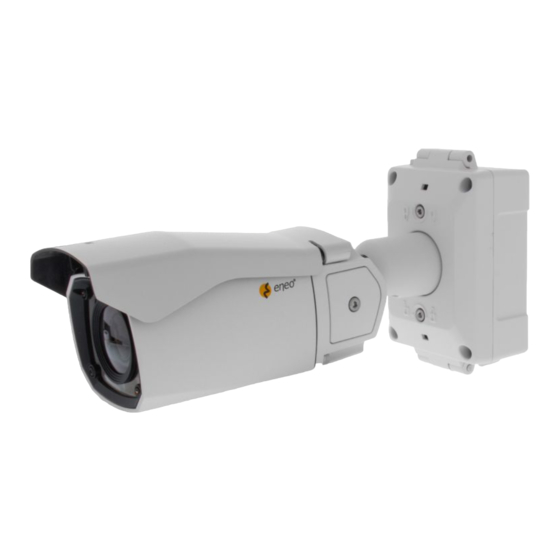

- Page 1 Quick Installation Guide 1/2.8” Network Camera, 1920x1080, Day&Night, DOL-WDR, 2.7-13.5mm, Infrared, IP67 ICB-62M2713MAA...
-
Page 2: Table Of Contents
Table of content Parts supplied .......................5 Part names ........................6 Installation instructions ....................7 Cover Opening Alarm and External Alarm Input ....................7 Using Grommet .................................8 Using RJ45 Easy Cap for Network cable ........................8 Recommended cable length into the Junction box base ..................8 Pan &... - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Parts Supplied
Parts supplied • Network Camera • Sunshield • Operating Instruction • Mounting Template • Plastic Anchor: 6 x 30mm (4x) • Mounting Screw: 4 x 30mm (4x) • Hex Wrench: 3mm (1x) • Hinge Pin (1x) • Cable Tie (2x) •... -
Page 6: Part Names
Part names Junction Box Top Sunshield Junction Box Base Bracket Body Case Dual window Hinge Pin 2x Lock/Unlock Screw Inside of Opening Cover 2x Water drain Please close the cover after setting up and Micro SD Card slot tighten it properly. Otherwise, moisture IP Reset (Default) : pressing can get inside the... -
Page 7: Installation Instructions
Installation instructions Cover Opening Alarm and External Alarm Input CAUTION: Cover Opening(Sabotage) Alarm and External Alarm Input are electrically tied together internally. Alarm contact types, N.O or N.C are selectable by the Alarm Input Selection Jumper and the selection types should be matched with Alarm Type in setup menu. -
Page 8: Using Grommet
Using Grommet Tear off the cocks of grommets properly and pull up the grommet so that sealing can wrap the cable properly as illustrated. If it doesn’t wrap the cable properly,it could cause the water leakage problem. Using RJ45 Easy Cap for Network cable Recommended cable length into the Junction box base •... - Page 9 Connections to Alarm connectors 3. ALARM-IN 4. ALARM-OUT 5. GND Install the mount onto a strong structure. Prepare the Junction box base and the accessaries for installation. 1. Locate the mounting template at the installation position and drill the ceiling or wall if needed.
- Page 10 4. Hook up the Power & I/O wires and Network cable to the connectors. Network cable can be connected to either RJ-45 connector or LSA connectors. 5. Fix the cable fixation plate and tie up the cable to it. Connections to LSA connectors TIA/EIA 568A TIA/EIA 568B 1.
- Page 11 7. Connects the Power/Ethernet cables from camera. Hinge pin Junction Box Top 8. Set Alarm Input Selection Jumper. ( Refer to ‘Cover Opening Alarm and External Alarm Input’ ) 9. Cover the Junction box top and tighten with assembly screws (4pcs). * Caution: If assembly screws are not firmly assembled, it causes water leakage...
-
Page 12: Pan & Tilt Adjustments
10. Set the camera’s orientation and tighten the Lock/Unlock screws using hex wrench. 11. Open the Opening cover to insert the Micro SD memory. 12. After all the setting, close the Opening cover and tighten it. 13. Put the sunshield to the camera unit and tighten the sunshield bolts.. Hex wrench Adjustment of viewing angle with a bracket CAUTION:... - Page 13 2. Tilt limit: Tilt is limited to 0°(2°) min ~ 90° max. for wall(ceiling) installation respec- tively with reference to the wall(ceiling) when the inclination of camera module is 0°, that is, the image is aligned horizontally. on the wall on the ceiling 3.
-
Page 14: Sunshield Assembling
Sunshield Assembling After all adjustments, assemble the sunsheild with the camera unit as illustrated. 1. Cover the sunsheild to the camera unit. 2. Slide foward to straight the camera front case. 3. Push down the front part of sunshield until clicking sound. Make sure the sunshield is fixed with camera. -
Page 15: Quick Network Setup
IP addresses. The network camera‘s default IP address is: 192.168.1.10. 5. Right clicking the device name in the eneo Site Manager will bring up the context menu. Use the ‘Open Device Web Site’ option to access the camera. 6. The web viewer login page will open up in your default web browser. -
Page 16: Web Viewer Description
Web viewer description (A) Menu button : Click the button to show or hide the setup menu bar. (B) Model name : Show a camera model name connected. (C) Select Language : Set the web viewer language English, Deutsch or French. (D) Main setup menu bar : Set the camera or network functions. -
Page 17: Ptz Control
(4) Window Fit: Resizes the live view display to fit along with the display window size. (5) Full Screen: Resizes the live view display to fit to the monitor resolution. ESC key returns to the previous view. (6) Custom: Selects the live view display scale, 0%~200%, by the control bar. 100% is the original size. -
Page 18: Setup Menu Table
Setup Menu Table Category Menu Configuration Pause, Snapshot, Record Player Control Display (Window Fit, Full Screen, Custom) LIVE VIEW Video Stream Stream1, Stream2, Stream3 Protocol HTTPS, HTTP, TCP, UDP PTZ Contol Zoom, Focus, Push AF PLAYBACK Event Search, Timeline Search, Timeline Bar Information General, System Information, Open source Information Source... - Page 19 Record Overwrite when storage is full, Continuous record setting Schedule Record Recycling Recycling Time Setting Storage Format, Remove, Storage Information Motion, Tamper, Alarm In, System, Manual, Network, Timer, Day/ Triggers Night Event Actions Record, Alarm Out, E-Mail, FTP, Video Boost, Notification Server Rules Event Processing, ONVIF Mapping SETUP...
-
Page 20: Quick Setup
Quick Setup Information Shows the overall information about the system such as Model name, MAC address, IP address, Zeroconf, IP address, Firmware version, Server time, Running time, CPU usage, Inbound/Outbound Bandwidth and Open source list. Users Manages the user accounts by names, groups and authorities. •... -
Page 21: Add
Click the Add, Edit, or Delete button for managing user account. To add a new user: 1. Click the Add tab, and type a new user name. (1 to 14 alphanumeric characters). User names are not case sensitive. 2. Type a password and retype confirm password. (1 to 8 alphanumeric characters). Passwords are case sensitive. -
Page 22: Delete
1. Select one of the User Names in the User List you want to modify. 2. Click the Edit tab, then new pop-up window appears. 3. Type a password (1 to 8 alphanumeric characters) and retype confirm password. The user name can’t be modified. 4. -
Page 23: Day & Time Display
Day & Time Display Select the date & time formats to be displayed. Network The DHCP (Dynamic Host Configuration Protocol) server has a feature that automatically assigns an IP address to the device if there is a device on the network. IPv4 Address Obtain IP address via DHCP : Gets the IP address assigned by the DHCP (Dynamic Host Configuration Protocol) server. -
Page 24: Ipv6 Address
IP address, Subnet mask, Gateway: Displays the current IP address which is obtained from the DHCP Use the following IP address: Select the choice box if you want to assign the IP address manually. IPv6 Address Mark ENABLE check box to use IPv6 address and click SAVE button, then new IPv6 address will be obtained. -
Page 25: Further Information
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadpor- tal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 26 Inhalt Lieferumfang .......................29 Gerätekomponenten ....................30 Installationsanweisungen ..................31 Alarm bei Öffnung der Abdeckung und externer Alarmeingang ..............31 Verwendung der Tülle ..............................32 Verwendung des RJ45-Aufsatzes für Netzwerkkabel..................32 Empfohlene Kabellängen für die Anschlussbox ....................32 Einstellung von Schwenkung und Neigung ......................36 Montage des Sonnenschutzdaches ................38 Schnelle Netzwerkkonfiguration ................39 Beschreibung des Web-Viewers ..........................
- Page 27 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 28 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
-
Page 29: Lieferumfang
Lieferumfang • Netzwerkkamera • Sonnenschutzdach • Betriebsanleitung • Bohrschablone • Kunststoffdübel: 6 x 30mm (4x) • Befestigungsschraube: 4 x 30 mm (4x) • Inbusschlüssel: 3 mm (1x) • Scharnierstift (1x) • Kabelbinder (2x) • Tülle (2x) • Kabelbefestigungsplatte mit Befestigungsschraube •... -
Page 30: Gerätekomponenten
Gerätekomponenten Die Abdeckung der Anschlussbox Sonnenschutzdach Basis der Anschlussbox Kamerahalterung Kameragehäuse Doppelglasiges Fenster Scharnierstift 2x Schraube zum Verriegeln/Entriegeln 2x Wasserablauf Anschlüsse unter der Seitenabdeckung Bitte bringen Sie die Abdeckung an den Schlitz für microSD-Karte ursprünglichen Platz und ziehen Sie diese IP Reset (Standard): Langes fest. -
Page 31: Installationsanweisungen
Installationsanweisungen Alarm bei Öffnung der Abdeckung und externer Alarmeingang ACHTUNG: Der Alarm bei Öffnung der Abdeckung und der externe Alarmeingang sind intern elektrisch miteinander ver- bunden. Die Alarmkontakttypen NO (Schließer) oder NC (Öffner) sind über die Brücke des Alarmeingangs wählbar. Die gewähl- ten Typen sollten mit dem Alarmtyp im Konfigurationsmenü... -
Page 32: Verwendung Der Tülle
Verwendung der Tülle Entfernen Sie die Spitzen der Kabeltüllen und ziehen Sie das Ende der Tülle aus, sodass das durchgeführte Kabel, wie in der Abbildung dargestellt, fest umschlossen wird. Wenn die Tülle das Kabel nicht fest umschließt, könnte Feuchtigkeit ins Innere der Box eindringen. - Page 33 Befestigen Sie die Montagebasis an einer tragfähigen Struktur. Verbindungen zu Alarmanschlüssen 3. ALARM-IN 4. ALARM-OUT 5. GND Bereiten Sie die Basis der Anschlussbox und das Zubehör für die Installation vor. 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich.
- Page 34 4. Schließen Sie die Strom- und E/A-Drähte und das Netzwerkkabel an den Terminals an. Das Netzwerkkabel kann entweder über den RJ45-Anschluss oder die LSA-Anschlüsse verbunden werden. 5. Fixieren Sie die Kabelfixierungsplatte und binden Sie die Kabel daran fest. Verbindungen an den LSA-Anschlüssen TIA/EIA 568A TIA/EIA 568B 1.
- Page 35 6. Befestigen Sie den Deckel der Anschlussbox mit dem Scharnierstift an der Basis der Anschlussbox. Der Stift kann von beiden Seiten eingeführt werden. 7. Schließen Sie die Netz- und Ethernet-Kabel von der Kamera an. Scharnierstift Die Abdeckung der Anschlussbox 8. Setzen Sie die Brücke des Alarmeingangs auf. (siehe "Alarm bei Öffnung der Abde- ckung und externer Alarmeingang") 9.
-
Page 36: Einstellung Von Schwenkung Und Neigung
10. Richten Sie die Kamera im richtigen Winkel aus und ziehen Sie die Schrauben zum Verriegeln/Entriegeln mit dem Inbusschlüssel fest. 11. Nehmen Sie die Seitenabdeckung ab, um eine MicroSD-Karte einzuführen. 12. Nachdem alle Einstellungen gemacht wurden, bringen Sie die Abdeckung wieder an und ziehen Sie diese fest. - Page 37 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0°(2°) bis max. 90° begrenzt, wobei vorausgesetzt wird, dass die Neigung des Kameramoduls in Bezug auf die Wand (bzw. Decke) 0° ist, d.h., dass das Bild hori- zontal ausgerichtet ist. an der Wand an der Decke 3.
-
Page 38: Montage Des Sonnenschutzdaches
Montage des Sonnenschutzdaches Wenn Sie alle Anpassungen vorgenommen haben, montieren Sie das Sonnenschutzdach wie in der Abbildung dargestellt an der Kameraeinheit. 1. Setzen Sie das Sonnenschutzdach auf die Kameraeinheit. 2. Schieben Sie das Sonnenschutzdach gerade nach vorne. 3. Drücken Sie den vorderen Teil des Sonnenschutzdaches nach unten bis zum Einrasten. -
Page 39: Schnelle Netzwerkkonfiguration
IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 5. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Site Mana- ger, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’ (Geräte-Webseite öffnen), um auf die Kamera zugreifen. -
Page 40: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des Konfigurationsmenüs. (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. (D) Hauptkonfigurationsmenü: Zum Einstellen der Kamera- oder Netzwerk-Funktionen. -
Page 41: Ptz-Steuerung
(2) Schnappschuss: Erfasst das Bild im .jpg-Format in der aktuellen Auflösung des Streams. (3) Aufzeichnung: Aufzeichnung der Live-Ansicht mit der H.264-Kompression auf das installierte Speichermedium SD, SDHC oder SDXC von dem Video-Stream, der unter Menüpunkt AUFZEICHNUNG eingestellt wurde. (4) An Fenstergröße anpassen: Die Live-Ansicht wird an die Fenstergröße angepasst. (5) Vollbild: Passt die Darstellung von Live-Ansicht-Anzeige der Monitor-Auflösung an. - Page 42 VORSICHT: • Wenn Sie die Konfiguration der Objektiveinstel- lungen abgeschlossen haben, stellen Sie Setup (Konfiguration)>Video&Image (Video und Bild)>Image (Bild)>AF>Lens Locking (Objektivsperre) auf ON (EIN) oder TIMER, um die unerwünschten Verstellungen des Objektivs vermeiden. • Richten Sie Zoom und Fokus nicht bei schlechten Lichtver- hältnissen oder in der Nacht ein.
-
Page 43: Übersicht Des Konfigurationsmenüs
Übersicht des Konfigurationsmenüs Kategorie Menü Konfiguration Pause, Schnappschuss, Aufzeichnung Player-Steuerung Anzeige: (An Fenstergröße anpassen, Vollbild, Benutzerdefiniert) LIVE-ANSICHT Video-Stream Stream1, Stream2, Stream3 Protokoll HTTPS, HTTP, TCP, UDP PTZ-Steuerung Zoom, Focus, Push AF Wiedergabe Ereignissuche, Zeitleistensuche, Zeitleiste Information Allgemein, Systeminformationen, Open Source Informationen Quelle Stream1/2/3 Smart Video Stream... - Page 44 Bei vollem Speicher überschreiben, Einstellungen für Aufzeichnung Daueraufnahme Zeitplan Aufzeichnung Wiederverwendung Zeiteinstellung für die Wiederverwendung Speicher Formatieren, Entfernen, Speicherinformationen Bewegung, Manipulation, Alarmeingang, System, Manuell, Auslöser Netzwerk, Timer, Tag-Nacht Ereignis Aufnahme, Alarmausgang, E-Mail, FTP, Video Boost, Aktionen Benachrichtigungsserver KONFIGURATION Regeln Ereignisverarbeitung, ONVIF Mapping Sicherheit Benutzer, HTTPS, IP-Filter, ONVIF, Video-Stream, Export/Import Datum/Uhrzeit...
-
Page 45: Schnellkonfiguration
Schnellkonfiguration Information Zeigt allgemeine Informationen über das System an wie Modellname, MAC-Adresse, IP- Adresse, Zeroconf-IP-Adresse, Firmware-Version, Serverzeit, Betriebszeit, CPU-Auslastung, den ein- und ausgehenden Datenverkehr und die Open-Source-Liste. Benutzer Verwaltung der Benutzerkonten nach Gruppen, Namen und Verantwortungsbereichen. • Markieren Sie ENABLE ANONYMOUS VIEWER LOGIN (Anmeldung anonymer Benut- zer erlauben), um anonymen Benutzern die Anmeldung an der Kamera zu gestat- ten. -
Page 46: Hinzufügen
Klicken Sie auf die Schaltflächen Hinzufügen, Ändern oder Löschen, um die Benutzerkon- ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. -
Page 47: Bearbeiten
Bearbeiten Zum Bearbeiten eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie bearbei- ten möchten. 2. Klicken Sie auf die Registerkarte Bearbeiten, dann erscheint ein neues Popup-Fenster. 3. Geben Sie ein Passwort ein (1 bis 8 alphanumerische Zeichen) und tippen Sie diesen anschließend zur Bestätigung erneut ein.Der Benutzername kann nicht geändert werden. -
Page 48: Zeitzone
• Synchronize with NTP Server (Synchronisation mit NTP-Server): Stellt die Uhrzeit alle 60 Minuten anhand des zugewiesenen NTP-Servers ein. Die IP-Adresse oder der Host-Name des NTP-Servers wird im Zeitserver angegeben. Zeitzone Der ausgewählte NTP-Server soll mit der Zeitzone übereinstimmen, in der die Kamera installiert wurde. -
Page 49: Netzwerk
Netzwerk Wenn im Netzwerk ein DHCP-Server (Dynamic Host Configuration Protocol) vorhanden ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. IPv4-Adresse Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): Ruft die IP-Adresse ab, die vom DHCP-Server (Dynamic Host Configuration-Protokoll) zugewiesen wurde. Status: 'Allocated' zeigt an, dass die IP-Adresse vom DHCP bezogen wurde. - Page 50 • PRIMARY DNS SERVER (Primärer DNS-Server): Geben Sie die IP-Adresse des primä- ren DNS-Servers ein. • SECONDARY DNS SERVER (Sekundärer DNS-Server): Geben Sie die IP-Adresse des sekundären DNS-Servers ein.
-
Page 51: Weitere Informationen
Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts nutzen können. Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Software unter www.eneo-security.com. - Page 52 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
