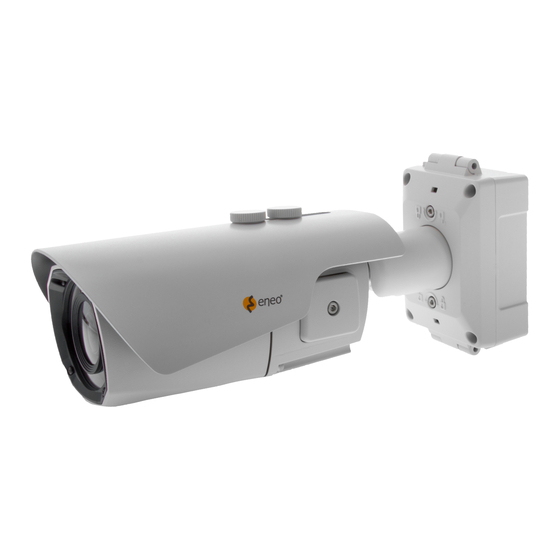

- Page 1 Quick Installation Guide 1/2,8” Network Camera, 1920x1080, Day&Night, DOL- WDR, 2.7 - 13.5 mm, Infrared, IP67 ICB-72M2713MAA...
-
Page 2: Table Of Contents
Table of content Parts supplied .......................5 Part names ........................6 Installation instructions ....................7 Cover Opening Alarm and External Alarm Input ....................7 Using Grommet ..................................8 Using RJ45 Easy Cap for Network cable ........................8 Recommended cable length into the Junction box base ..................8 Pan &... - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Parts Supplied
Parts supplied • Network Camera • Operating Instruction • Mounting Template • Plastic Anchor: 6 x 30mm (4x) • Mounting Screw: 4 x 30mm (4x) • Hex Wrench: 3mm (1x) • Hinge Pin (1x) • Grommet (2x) • Cable fixation plate with Fixing screw •... -
Page 6: Part Names
Part names Sunshield bolt Sunshield Junction Box Top Junction Box Base Bracket Body Case Dual window Hinge Pin Lock/Unlock Screw Inside of Opening Cover Please close the cover after setting up and Micro SD Card slot tighten it properly. IP Reset (Default) : pressing Otherwise, moisture for 5~8 secondsresets all can get inside the... -
Page 7: Installation Instructions
Installation instructions Cover Opening Alarm and External Alarm Input CAUTION: Cover Opening(Sabotage) Alarm and External Alarm Input are electrically tied together internally. Alarm contact types, N.O or N.C are selectable by the Alarm Input Selection Jumper and the selection types should be matched with Alarm Type in setup menu. -
Page 8: Using Grommet
Using Grommet Tear off the cocks of grommets properly and pull up the grommet so that sealing can wrap the cable properly as illustrated. If it doesn’t wrap the cable properly,it could cause the water leakage problem. Using RJ45 Easy Cap for Network cable Recommended cable length into the Junction box base •... - Page 9 Install the mount onto a strong structure. Prepare the Junction box base and the accessaries for installation. 1. Locate the mounting template at the installation position and drill the ceiling or wall if needed. 2. Route the Power/Ethernet cables through the grommets from the wall. Insert the grommets onto the Junction box base.
- Page 10 4. Hook up the Power & I/O wires and Network cable to the connectors. Network cable can be connected to either RJ-45 connector or LSA connectors. 5. Fix the cable fixation plate and tie up the cable to it. Connections to LSA connectors TIA/EIA 568A TIA/EIA 568B 1.
- Page 11 Connections to RJ-45 connector Hinge pin Junction Box Top 10. Set the camera’s orientation and tighten the Lock/Unlock screws using hex wrench. 11. Open the Opening cover to insert the Micro SD memory or control the zoom/ Focus using joystick. 12.
-
Page 12: Pan & Tilt Adjustments
CAUTION: Extreme care should be taken NOT to scratch the window in front of lens. Care should be taken the cable is NOT to be damaged, kinked or exposed in the hazardous area. Do not expose the camera directly to a strong light source such as the sun or spot light. - Page 13 Adjustment of viewing angle with a bracket Hex wrench...
-
Page 14: Quick Network Setup
IP addresses. The network camera‘s default IP address is: 192.168.1.10. 5. Right clicking the device name in the eneo Site Manager will bring up the context menu. Use the ‘Open Device Web Site’ option to access the camera. 6. The web viewer login page will open up in your default web browser. -
Page 15: Web Viewer Description
Web viewer description (A) Menu button : Click the button to show or hide the setup menu bar. (B) Model name : Show a camera model name connected. (C) Select Language : Set the web viewer language English, Deutsch or French. (D) Main setup menu bar : Set the camera or network functions. -
Page 16: Ptz Control
(4) Window Fit: Resizes the live view display to fit along with the display window size. (5) Full Screen: Resizes the live view display to fit to the monitor resolution. ESC key returns to the previous view. (6) Custom: Selects the live view display scale, 0%~200%, by the control bar. 100% is the original size. -
Page 17: Setup Menu Table
Setup Menu Table Category Menu Configuration Pause, Snapshot, Record Player Control Display (Window Fit, Full Screen, Custom) LIVE VIEW Video Stream Stream1, Stream2, Stream3 Protocol HTTPS, HTTP, TCP, UDP PTZ Contol Zoom, Focus, Push AF PLAYBACK Event Search, Timeline Search, Timeline Bar Information General, System Information, Open source Information Source... - Page 18 Record Overwrite when storage is full, Continuous record setting Schedule Record Recycling Recycling Time Setting Storage Format, Remove, Storage Information Motion, Tamper, Alarm In, System, Manual, Network, Timer, Day/ Triggers Night Event Actions Record, Alarm Out, E-Mail, FTP, Video Boost, Notification Server Rules Event Processing, ONVIF Mapping SETUP...
-
Page 19: Quick Setup
Quick Setup Information Shows the overall information about the system such as Model name, MAC address, IP address, Zeroconf, IP address, Firmware version, Server time, Running time, CPU usage, Inbound/Outbound Bandwidth and Open source list. Users Manages the user accounts by names, groups and authorities. •... -
Page 20: Add
Click the Add, Edit, or Delete button for managing user account. To add a new user: 1. Click the Add tab, and type a new user name. (1 to 14 alphanumeric characters). User names are not case sensitive. 2. Type a password and retype confirm password. (1 to 8 alphanumeric characters). Passwords are case sensitive. -
Page 21: Delete
1. Select one of the User Names in the User List you want to modify. 2. Click the Edit tab, then new pop-up window appears. 3. Type a password (1 to 8 alphanumeric characters) and retype confirm password. The user name can’t be modified. 4. -
Page 22: Day & Time Display
Day & Time Display Select the date & time formats to be displayed. Network The DHCP (Dynamic Host Configuration Protocol) server has a feature that automatically assigns an IP address to the device if there is a device on the network. IPv4 Address Obtain IP address via DHCP : Gets the IP address assigned by the DHCP (Dynamic Host Configuration Protocol) server. -
Page 23: Ipv6 Address
IP address, Subnet mask, Gateway: Displays the current IP address which is obtained from the DHCP Use the following IP address: Select the choice box if you want to assign the IP address manually. IPv6 Address Mark ENABLE check box to use IPv6 address and click SAVE button, then new IPv6 address will be obtained. -
Page 24: Further Information
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadpor- tal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 25 Inhalt Lieferumfang .......................28 Gerätekomponenten ....................29 Installationsanweisungen ..................30 Alarm bei Öffnung der Abdeckung und externer Alarmeingang ..............30 Verwendung der Tülle ..............................31 Verwendung des RJ45-Aufsatzes für Netzwerkkabel..................31 Empfohlene Kabellängen für die Anschlussbox ....................31 Einstellung von Schwenkung und Neigung ......................35 Schnelle Netzwerkkonfiguration ................37 Beschreibung des Web-Viewers ..........................
- Page 26 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 27 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
-
Page 28: Lieferumfang
Lieferumfang • Netzwerkkamera • Betriebsanleitung • Bohrschablone • Kunststoffdübel: 6 x 30mm (4x) • Befestigungsschraube: 4 x 30 mm (4x) • Inbusschlüssel: 3 mm (1x) • Scharnierstift (1x) • Tülle (2x) • Kabelbefestigungsplatte mit Befestigungsschraube • RJ45-Aufsatz für die Durchführung durch die Tülle... -
Page 29: Gerätekomponenten
Gerätekomponenten Bolzen für Sonnenschutzdach Sonnenschutzdach Die Abdeckung der Anschlussbox Basis der Anschlussbox Kamerahalterung Kameragehäuse Doppelglasiges Fenster Scharnierstift Schraube zum Verriegeln/Entriegeln Unter der Seitenabdeckung Bitte bringen Sie die Abdeckung an den ursprünglichen Platz Schlitz für microSD-Karte und ziehen Sie diese IP Reset (Standard): Langes fest. -
Page 30: Installationsanweisungen
Installationsanweisungen Alarm bei Öffnung der Abdeckung und externer Alarmeingang ACHTUNG: Der Alarm bei Öffnung der Abdeckung und der externe Alarmeingang sind intern elektrisch miteinander ver- bunden. Die Alarmkontakttypen NO (Schließer) oder NC (Öffner) sind über die Brücke des Alarmeingangs wählbar. Die gewähl- ten Typen sollten mit dem Alarmtyp im Konfigurationsmenü... -
Page 31: Verwendung Der Tülle
Verwendung der Tülle Entfernen Sie die Spitzen der Kabeltüllen und ziehen Sie das Ende der Tülle aus, sodass das durchgeführte Kabel, wie in der Abbildung dargestellt, fest umschlossen wird. Wenn die Tülle das Kabel nicht fest umschließt, könnte Feuchtigkeit ins Innere der Box eindringen. - Page 32 Befestigen Sie die Montagebasis an einer tragfähigen Struktur. Bereiten Sie die Basis der Anschlussbox und das Zubehör für die Installation vor. 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. 2.
- Page 33 4. Schließen Sie die Strom- und E/A-Drähte und das Netzwerkkabel an den Terminals an. Das Netzwerkkabel kann entweder über den RJ45-Anschluss oder die LSA-Anschlüsse verbunden werden. 5. Fixieren Sie die Kabelfixierungsplatte und binden Sie die Kabel daran fest. Verbindungen an den LSA-Anschlüssen TIA/EIA 568A TIA/EIA 568B 1.
- Page 34 Verbindungen an dem RJ45-Anschluss Scharnierstift Die Abdeckung der Anschlussbox 10. Richten Sie die Kamera im richtigen Winkel aus und ziehen Sie die Schrauben zum Verriegeln/Entriegeln mit dem Inbusschlüssel fest. 11. Nehmen Sie die Seitenabdeckung ab, um eine MicroSD-Karte einzuführen oder um den Zoom-/Fokus-Joystick zu verwenden.
-
Page 35: Einstellung Von Schwenkung Und Neigung
VORSICHT: ACHTUNG: Achten Sie besonders darauf, das Fenster vor dem Objektiv NICHT zu verkratzen. Es muss sorgfältig darauf geach- tet werden, das Kabel NICHT zu beschädigen, zu knicken oder Gefahrenbereichen auszusetzen. Setzen Sie die Kamera nie direkt einer starken Lichtquelle wie der Sonne oder einem Scheinwerfer aus. - Page 36 3. Drehwinkel (horizontale Bildausrichtung): Der Drehwinkel ist begrenzt auf max. +/-90°. Anpassung des Betrachtungswinkels mit einem Halter Inbusschlüssel...
-
Page 37: Schnelle Netzwerkkonfiguration
IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 5. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Site Mana- ger, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’ (Geräte-Webseite öffnen), um auf die Kamera zugreifen. -
Page 38: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des Konfigurationsmenüs. (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. (D) Hauptkonfigurationsmenü: Zum Einstellen der Kamera- oder Netzwerk-Funktionen. -
Page 39: Ptz-Steuerung
(3) Aufzeichnung: Aufzeichnung der Live-Ansicht mit der H.264-Kompression auf das installierte Speichermedium SD, SDHC oder SDXC von dem Video-Stream, der unter Menüpunkt AUFZEICHNUNG eingestellt wurde. (4) An Fenstergröße anpassen: Die Live-Ansicht wird an die Fenstergröße angepasst. (5) Vollbild: Passt die Darstellung von Live-Ansicht-Anzeige der Monitor-Auflösung an. -
Page 40: Übersicht Des Konfigurationsmenüs
Übersicht des Konfigurationsmenüs Kategorie Menü Konfiguration Pause, Schnappschuss, Aufzeichnung Player-Steuerung Anzeige: (An Fenstergröße anpassen, Vollbild, Benutzerdefiniert) LIVE-ANSICHT Video-Stream Stream1, Stream2, Stream3 Protokoll HTTPS, HTTP, TCP, UDP PTZ-Steuerung Zoom, Focus, Push AF Wiedergabe Ereignissuche, Zeitleistensuche, Zeitleiste Information Allgemein, Systeminformationen, Open Source Informationen Quelle Stream1/2/3 Smart Video Stream... - Page 41 Bei vollem Speicher überschreiben, Einstellungen für Aufzeichnung Daueraufnahme Zeitplan Aufzeichnung Wiederverwendung Zeiteinstellung für die Wiederverwendung Speicher Formatieren, Entfernen, Speicherinformationen Bewegung, Manipulation, Alarmeingang, System, Manuell, Auslöser Netzwerk, Timer, Tag-Nacht Ereignis Aufnahme, Alarmausgang, E-Mail, FTP, Video Boost, Aktionen Benachrichtigungsserver KONFIGURATION Regeln Ereignisverarbeitung, ONVIF Mapping Sicherheit Benutzer, HTTPS, IP-Filter, ONVIF, Video-Stream, Export/Import Datum/Uhrzeit...
-
Page 42: Schnellkonfiguration
Schnellkonfiguration Information Zeigt allgemeine Informationen über das System an wie Modellname, MAC-Adresse, IP- Adresse, Zeroconf-IP-Adresse, Firmware-Version, Serverzeit, Betriebszeit, CPU-Auslastung, den ein- und ausgehenden Datenverkehr und die Open-Source-Liste. Benutzer Verwaltung der Benutzerkonten nach Gruppen, Namen und Verantwortungsbereichen. • Markieren Sie ENABLE ANONYMOUS VIEWER LOGIN (Anmeldung anonymer Benut- zer erlauben), um anonymen Benutzern die Anmeldung an der Kamera zu gestat- ten. -
Page 43: Hinzufügen
Klicken Sie auf die Schaltflächen Hinzufügen, Ändern oder Löschen, um die Benutzerkon- ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. -
Page 44: Bearbeiten
Bearbeiten Zum Bearbeiten eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie bearbei- ten möchten. 2. Klicken Sie auf die Registerkarte Bearbeiten, dann erscheint ein neues Popup-Fenster. 3. Geben Sie ein Passwort ein (1 bis 8 alphanumerische Zeichen) und tippen Sie diesen anschließend zur Bestätigung erneut ein.Der Benutzername kann nicht geändert werden. -
Page 45: Zeitzone
• Synchronize with NTP Server (Synchronisation mit NTP-Server): Stellt die Uhrzeit alle 60 Minuten anhand des zugewiesenen NTP-Servers ein. Die IP-Adresse oder der Host-Name des NTP-Servers wird im Zeitserver angegeben. Zeitzone Der ausgewählte NTP-Server soll mit der Zeitzone übereinstimmen, in der die Kamera installiert wurde. -
Page 46: Netzwerk
Netzwerk Wenn im Netzwerk ein DHCP-Server (Dynamic Host Configuration Protocol) vorhanden ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. IPv4-Adresse Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): Ruft die IP-Adresse ab, die vom DHCP-Server (Dynamic Host Configuration-Protokoll) zugewiesen wurde. Status: 'Allocated' zeigt an, dass die IP-Adresse vom DHCP bezogen wurde. - Page 47 • PRIMARY DNS SERVER (Primärer DNS-Server): Geben Sie die IP-Adresse des primä- ren DNS-Servers ein. • SECONDARY DNS SERVER (Sekundärer DNS-Server): Geben Sie die IP-Adresse des sekundären DNS-Servers ein.
-
Page 48: Weitere Informationen
Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts nutzen können. Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Software unter www.eneo-security.com. - Page 52 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
