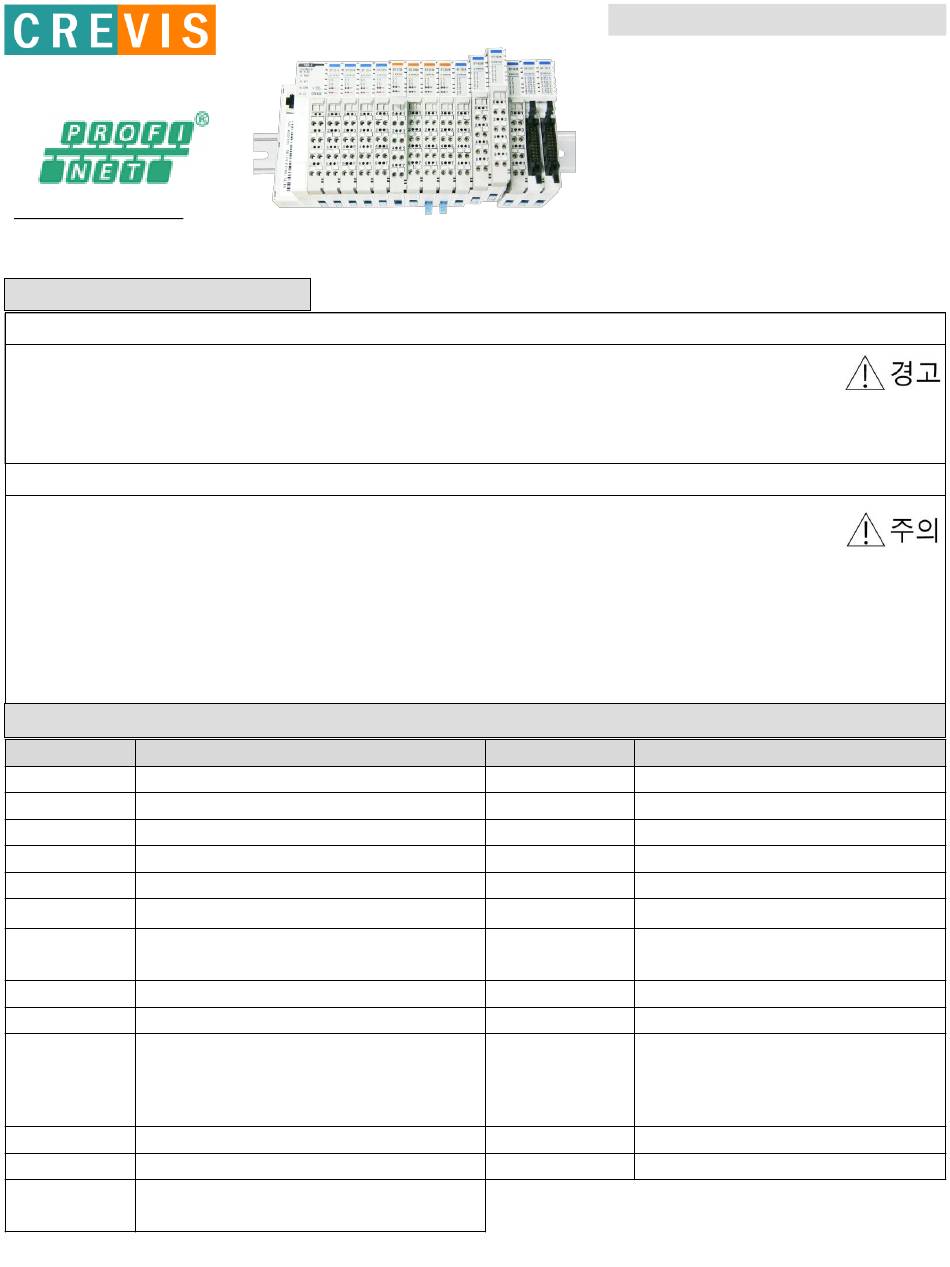

CREVIS FnIO S Series NA-9187 Quick Manual

FnIO S-series
제품을 사용하시기 전에
저희 (주)크래비스 제품을 구입해 주셔서 감사합니다. 제품의 효율적인 사용을 위하여 반드시 본 사용 설명서의 내용을 숙지 하신
후 사용해 주십시오.
안전상의 주의 사항
지시사항을 위반하였을 때, 심각한 상황을 초래하여 사망 또는 중상을 입을 가능성이 있는 경우
● 전원이 인가된 상태에서 단자대를 만지지 마십시오.
● 전원이 인가된 상태에서 제품을 조립하지 마십시오.
● 제품내부에 금속성 이물질이 유입되지 않도록 하십시오.
● 전원이 인가된 상태에서 배선 작업을 하지 마십시오.
● 배선 작업은 전기공사 전문가가 해 주십시오.
지시사항을 위반하였을 때, 경미한 상해나 제품손상 및 대물손해가 발생할 가능성이 있는 경우
● 제품의 정격전압 및 단자배열을 확인 후 배선하여 주십시오.
● 주변 온도가 55℃를 넘는 장소는 피해 주십시오.
● 직사 광선이 직접 노출된 장소는 피해 주십시오.
● 주변 습도가 85%를 넘는 장소는 피해 주십시오.
● 가연성 물질이 있는 주변에 설치하지 마십시오.
● 제품에 직접 진동이 인가되지 않도록 하십시오.
● 전문 A/S요원 외에는 제품을 분해,수리,개조하지 마십시오.
● 사용설명서에 명기된 환경조건에서 사용해 주십시오.
● 확장 연결되는 모듈의 부하는 규정된 정격 이내로 사용해 주십시오.
구분
사용/보존 온도
사용/보존습도 5% ~ 90% 단, 이슬이 맺히지 않을 것
내진동/내충격
EMC/ESD
확장 모듈 위치 FnIO-S series의 가장 왼쪽에 장착
사용환경 부식성 가스가 없고, 먼지가 심하지 않을 것
필드 공급전압
필드 공급전류
FnBus공급전류
System power to internal logic :
Isolation
외형치수
무게
UL / cUL / CE / FCC/ RoHS(EU, China) /
인증
Update : 2013.06.03
NA-9187
*경고와 주의로 구분되어 있으니, 필히 숙지 하여 주십시오.
일반사양
-20℃~55℃ / -40℃~85℃
IEC68-2-6(2G) / 10G
EN50082 / EN50081
Class 2, 24VDC
24VDC (11VDC ~ 28.8VDC)‫‏‬
최대 10A
최대 1.5A@5Vdc
Non-isolation
System power to I/O driver :
Isolation
45mm × 99mm × 70mm
150g
PROFINET
* Power Isolators must be used according to the usage of 5VDC/24VDC/48VDC or AC Voltage modules
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재의 원인이 됩니다.
화재 및 감전의 원인이 됩니다.
화재 및 감전사고의 원인이 됩니다.
감전, 화재, 오동작 또는 제품 열화의 원인이 됩니다.
화재, 오동작 또는 고장의 원인이 됩니다.
1. NA-9187 제품 사양
구분
Network 방식
Cable
Cable 길이(m)
통신속도(Kbps)
확장모듈수
Max. Nodes
Topology
최대 Digital I/O
최대 Analog I/O
최대 Byte수
Node 번호 설정
내부 소비전류
사용설명서
FieldBus Input/Output System
■
PROFINET Network Adapter
■ PROFIBUS Network Adapter
■ Digital Input / Output
■ Analog Input / Output
CVS-18-04-024
상세사양
PROFINET I/O RT
Ethernet Cable
Up to 100m from Ethernet Hub
10/100Mbps
Max. 32 module
Limited by the IP address
Line or Star topology
Input : 2016점 / Output : 2016점
Input : 126Ch / Output : 126Ch
Input : 252Bytes / Output : 252Bytes
Rotary 스위치 2개(x10, x1)
115mA(NA-9187 1개 Module)
Class 2, adjacent to voltage rating (30Vmax.)
Rev 2.03
