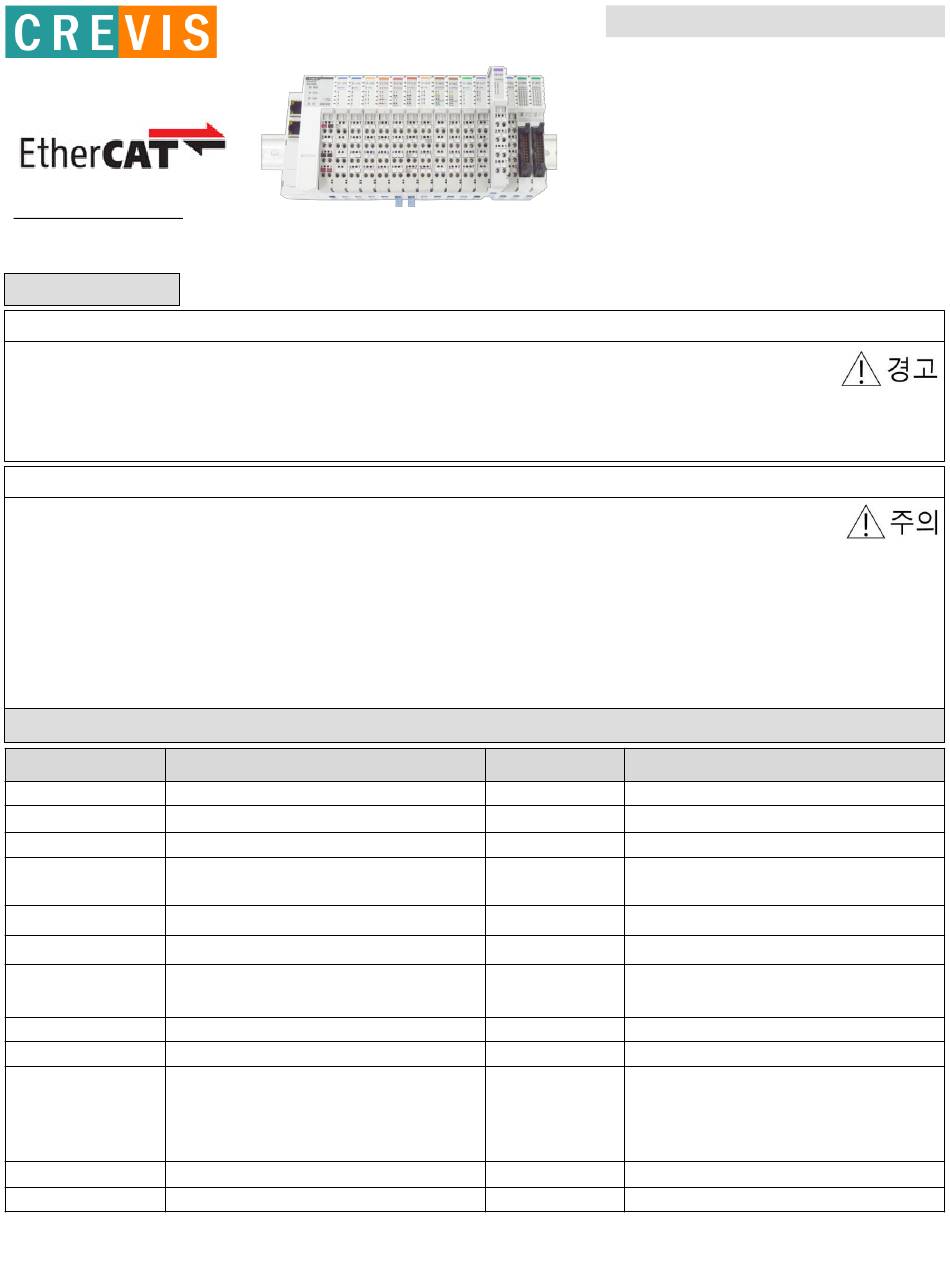

FnIO S-series
제품을 사용하시기 전에
저희 (주)크래비스 제품을 구입해 주셔서 감사합니다. 제품의 효율적인 사용을 위하여 반드시 본 사용 설명서의 내용을 숙지 하신 후
사용해 주십시오.
안전상의 주의 사항
*경고와 주의로 구분되어 있으니, 필히 숙지 하여 주십시오.
지시사항을 위반하였을 때, 심각한 상황을 초래하여 사망 또는 중상을 입을 가능성이 있는 경우
● 전원이 인가된 상태에서 단자대를 만지지 마십시오.
● 전원이 인가된 상태에서 제품을 조립하지 마십시오.
● 제품내부에 금속성 이물질이 유입되지 않도록 하십시오.
● 전원이 인가된 상태에서 배선 작업을 하지 마십시오.
● 배선 작업은 전기공사 전문가가 해 주십시오.
지시사항을 위반하였을 때, 경미한 상해나 제품손상 및 대물손해가 발생할 가능성이 있는 경우
● 제품의 정격전압 및 단자배열을 확인 후 배선하여 주십시오.
● 주변 온도가 55℃를 넘는 장소는 피해 주십시오.
● 직사 광선이 직접 노출된 장소는 피해 주십시오.
● 주변 습도가 90%를 넘는 장소는 피해 주십시오.
● 가연성 물질이 있는 주변에 설치하지 마십시오.
● 제품에 직접 진동이 인가되지 않도록 하십시오.
● 전문 A/S요원 외에는 제품을 분해,수리,개조하지 마십시오.
● 사용설명서에 명기된 환경조건에서 사용해 주십시오.
● 확장 연결되는 모듈의 부하는 규정된 정격 이내로 사용해 주십시오.
구분
사용/보존 온도
사용/보존습도
5% ~ 90% 단, 이슬이 맺히지 않을 것
내진동/내충격
EMC/ESD
확장 모듈 위치
사용환경
부식성 가스가 없고, 먼지가 심하지 않을 것 인터페이스 커넥터
필드 공급전압
필드 공급전류
Fn-BUS공급전류
절연
외형치수
무게
Update : 2014.06.10
NA-9286
일반사양
-20℃~55℃ / -40℃~85℃
IEC68-2-6(2G) / 10G
EN 61000-6-2:2005
EN 61000-6-4/A11:2011
FnIO-S series의 가장 왼쪽에 장착
Class 2, 24VDC
24VDC (11VDC ~ 28.8VDC)
최대 10A
최대 1.5A@5Vdc
시스템 전원 – 내부 로직:
비 절연
시스템 전원 - I/O 드라이버 :
절연
54mm × 99mm × 70mm
167g
* Power Isolators must be used according to the usage of 5VDC/24VDC/48VDC or AC Voltage modules
Rev 1.00
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재의 원인이 됩니다.
화재 및 감전의 원인이 됩니다.
화재 및 감전사고의 원인이 됩니다.
감전, 화재, 오동작 또는 제품 열화의 원인이 됩니다.
화재, 오동작 또는 고장의 원인이 됩니다.
1. NA-9286 제품 사양
구분
네트워크 방식
케이블
케이블 길이(m)
통신속도(Kbps)
확장 모듈 수
내부 소비전류
최대 Byte 수
최대 노드
포트 구성
IP 주소 설정
인증
사용설명서
FieldBus Input/Output System
■ EtherCAT
Network Adapter
■ PROFIBUS Network Adapter
■ Digital Input / Output
■ Analog Input / Output
■ Special Module
상세사양
이더캣
카테고리 5 이상
최대 100m
10/100Mbps
최대 63 모듈
RJ-45 소켓 2개
100mA typical @24Vdc
Input : 252bytes / Output : 252bytes
65,535
Modbus/RS-232
노드: 1 / Baud Rate: 115200 /
데이터비트: 8 / 패리티 비트: 없음
/ 스톱 비트: 1
불 필요
UL/cUL/CE/FCC/KCC/RoHS(EU,China)
Class 2, adjacent to voltage rating (30Vmax.)
Advertisement
Table of Contents
Related Manuals for CREVIS FnIO S Series NA-9286
Summary of Contents for CREVIS FnIO S Series NA-9286
- Page 1 사용설명서 NA-9286 Rev 1.00 FieldBus Input/Output System FnIO S-series ■ EtherCAT Network Adapter ■ PROFIBUS Network Adapter ■ Digital Input / Output ■ Analog Input / Output ■ Special Module 제품을 사용하시기 전에 저희 (주)크래비스 제품을 구입해 주셔서 감사합니다. 제품의 효율적인 사용을 위하여 반드시 본 사용 설명서의 내용을 숙지 하신 후 사용해...
- Page 2 2. 통신선 배선 및 전원선 배선 방법 ▶2-1. 통신선 및 System 전원선 배선 System 전원 및 Field 전원 배선 시 주의 사항 1. 안정적인 통신을 위하여 System 전원과 Field용 전원으로 구분하여 사용합니다. 1) System 전원 : System 및 EtherCAT통신용 2) Field 전원 : I/O 연결 시 사용하기 위한 전원 2.
- Page 3 4. 상태 LED 상태 표시 LED 창 설명 LED 상태 종류 모듈 상태 설명 꺼짐 전원이 공급되지 않음 모듈에 전원이 공급되지 않습니다. 녹색 동작 가능 모듈이 정상적으로 동작합니다. 녹색 깜박임 MOD : 대기 모드 정상적인 장치 구성 대기 중 입니다. (Flickering) 모듈상태...
- Page 4 Master와 첫 번째 NA-9286 사이에 허브를 설치하고 케이블은 IN port에 연결 후 다른 NA는 위 그림처럼 연결 해야 합니다. - 노이즈에 강한 내성이 있는 통신 케이블을 사용하는 것을 권장합니다. ㈜ 크래비스 경기도 용인시 기흥구 기곡로 29-4 TEL : 031-899-4599 FAX : 031-899-4509 Homepage : www.crevis.co.kr 사양 및 디자인은 사전 예고없이 변경될 수 있습니다.
- Page 5 ■ Analog Input / Output ■ Special Module Before using the unit *We appreciate you for purchasing CREVIS Products. To use the units more effectively, please read this quick guide and refer to the respective user manual for further details. Cautions for your Safety If you don’t follow the directions, it could cause a personal injury, damage to the equipment or explosion...
- Page 6 2. Communication & Power Line Wiring 2-1. EtherNet Communication Line wiring 2-2. Notice for Wiring of communication and Field power 1. The communication power and Field power respectively are supplied to each network adapter. 1) System Power : Power for System and EtherCAT Connection. 2) Field Power : Power for I/O Connection 2.
- Page 7 4. Status LED Description for LED status Item LED is: State To indicate: No Power No power is supplied to the unit. Green Device Operational The unit is operating in normal condition. The device needs commissioning due to configuration MOD : Flashing Green Device in Standby missing, incomplete or incorrect.
- Page 8 After connecting the cable to the hub and NA-9286 (In Port), other nodes connected as shown in the figure above. Uses are recommended to use the communication cable for a strong tolerance from the noise. CREVIS Co., Ltd 29-4, Gigok-ro, Giheung-gu, Yongin-si, Gyeonggi-do, Korea 446-930 TEL : +82-31-899-4599 FAX : +82-31-899-4509 Homepage : www.crevis.co.kr...
