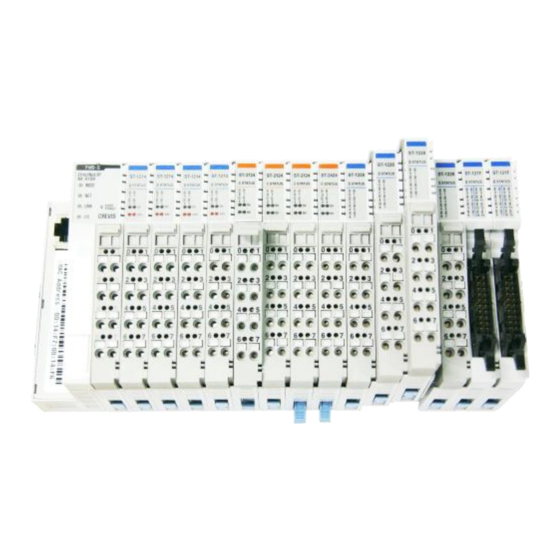

CREVIS FNIO S Series Quick Manual

Fieldbus input/output system
Hide thumbs Also See for FNIO S Series:
1
2
3
4
5
6
7
8

Advertisement

Quick Links

Download this manual
FnIO S-series
제품을 사용하시기 전에
저희 (주)크래비스 제품을 구입해 주셔서 감사합니다. 제품의 효율적인 사용을 위하여 반드시 본 사용 설명서의 내용을 숙지 하신
후 사용해 주십시오.
안전상의 주의 사항
지시사항을 위반하였을 때, 심각한 상황을 초래하여 사망 또는 중상을 입을 가능성이 있는 경우
● 전원이 인가된 상태에서 단자대를 만지지 마십시오.
● 전원이 인가된 상태에서 제품을 조립하지 마십시오.
● 제품내부에 금속성 이물질이 유입되지 않도록 하십시오.
● 전원이 인가된 상태에서 배선 작업을 하지 마십시오.
● 배선 작업은 전기공사 전문가가 해 주십시오.
지시사항을 위반하였을 때, 경미한 상해나 제품손상 및 대물손해가 발생할 가능성이 있는 경우
● 제품의 정격전압 및 단자배열을 확인 후 배선하여 주십시오.
● 주변 온도가 55℃를 넘는 장소는 피해 주십시오.
● 직사 광선이 직접 노출된 장소는 피해 주십시오.
● 주변 습도가 85%를 넘는 장소는 피해 주십시오.
● 가연성 물질이 있는 주변에 설치하지 마십시오.
● 제품에 직접 진동이 인가되지 않도록 하십시오.
● 전문 A/S요원 외에는 제품을 분해,수리,개조하지 마십시오.
● 사용설명서에 명기된 환경조건에서 사용해 주십시오.
● 확장 연결되는 모듈의 부하는 규정된 정격 이내로 사용해 주십시오.
▶1-1. 일반 사양
구분
사용/보존 온도
-20℃~55℃ / -40℃~85℃
사용/보존습도
단, 이슬이 맺히지 않을 것
내진동/내충격
EMC/ESD
확장 모듈 위치 FnIO-S series의 가장 왼쪽에 장착
사용환경
필드 공급전압
24VDC (11VDC ~ 28.8VDC)‫‏‬
필드 공급전류
FnBus공급전류
모듈장착방법
외형치수
45mm × 99mm × 70mm
무게
UL/cUL/CE/FCC/RoHS(EU,China)/
인증
DNV/LR/PROFIBUS(PNO)
Update date : 2013.1.30
NA-9122
* 경고와 주의로 구분되어 있으니, 필히 숙지 하여 주십시오.
일반사양
5% ~ 90%
IEC68-2-6(2G) / 10G
EN50082 / EN50081
부식성 가스가 없고,
먼지가 심하지 않을 것
Class2, 24VDC
Max. 10A
Max. 1.5A/5VDC
DIN Rail에 의한 장착
155g
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재의 원인이 됩니다.
화재 및 감전의 원인이 됩니다.
화재 및 감전사고의 원인이 됩니다.
감전, 화재, 오동작 또는 제품 열화의 원인이 됩니다.
화재, 오동작 또는 고장의 원인이 됩니다.
1. NA-9122 제품 사양
▶1-2. 상세 사양
구분
Network 방식
Cable
Cable 길이(m)
통신속도(Kbps)
확장모듈수
최대 Digital IO
최대 Analog IO
최대확장 BYTE수
Station Type
최대Station 수
통신속도설정
Node 번호설정
사용설명서
FieldBus Input/Output System
■
DeviceNet Network Adapter
■ PROFIBUS Network Adapter
■ Digital Input / Output
■ Analog Input / Output
CVS-18-04-019
일반사양
PROFIBUS-DP/V1
PROFIBUS-DP 전용 Cable
1.2Km ~ 100m
9.6Kbaud ~ 12MBaud
최대 32모듈
Input : 1024point/Output : 1024point
Input : 64Ch/Output : 64Ch
Input : 128Byte/Output : 128Byte
Profibus-DP Slave
101 Station(Master Scanner 포함)
Rotary S/W #1, #2 (x10, x1)
Class 2, adjacent to voltage rating (30Vmax.)
*사양및 디자인은 사전예고없이 변경될수 있습니다.
Rev 2.02
자동

Advertisement

loading
Need help?

Need help?

Do you have a question about the FNIO S Series and is the answer not in the manual?

Questions and answers

Related Manuals for CREVIS FNIO S Series

Summary of Contents for CREVIS FNIO S Series

  • Page 1 사용설명서 NA-9122 FieldBus Input/Output System ■ DeviceNet Network Adapter FnIO S-series ■ PROFIBUS Network Adapter ■ Digital Input / Output ■ Analog Input / Output 제품을 사용하시기 전에 CVS-18-04-019 Rev 2.02 저희 (주)크래비스 제품을 구입해 주셔서 감사합니다. 제품의 효율적인 사용을 위하여 반드시 본 사용 설명서의 내용을 숙지 하신 후...
  • Page 2 2. 통신 케이블 배선 및 전원 배선 방법 ▶2-1. PROFIBUS 통신선 배선 * System 전원과 Field 전원은 별도의 SMPS를 사용하여야 합니다. ▶2-2. MAC ID(Station번호 또는 자국번호) 설정 스위치 10의 자리 x 1 0 1의 자리 Station 번호 설정 시 주의사항 1.
  • Page 3 4. LED 상태 표시 Item LED is: State To indicate: No Power No power is supplied to the unit. Green Device Operational The unit is operating in normal condition. Module The unit has occurred unrecoverable fault in self Status LED testing.
  • Page 4 MEMO ㈜ 크래비스 우)446-930 경기도 용인시 기흥구 기곡로 29-4 TEL : 031-899-4599 FAX 031-899-4509 Homepage : www.crevis.co.kr * 사양과 디자인은 사전공지 없이 변경 될 수 있습니다.
  • Page 5 ■ Analog Input / Output ■ Special Module Before using the unit *We appreciate you for purchasing CREVIS Products. To use the units more effectively, please read this quick guide and refer to the respective user manual for further details. Cautions for your Safety If you don’t follow the directions, it could cause a personal injury, damage to the equipment or explosion...
  • Page 6 2. Cable wiring and S/W Setting ▶2-1. PROFIBUS Wiring •Make sure System Power and Field Power must be supplied via SMPS separately . ▶2-2. Station No. Setting S/W x 1 0 Notice for MAC ID(Station No.) Setting 1. set within the range of connectible Station number. (MAC ID No. 00 ~ 99) 2.
  • Page 7 4. LED Status Display Item LED is: State To indicate: No Power No power is supplied to the unit. Green Device Operational The unit is operating in normal condition. Module The unit has occurred unrecoverable fault in self Status LED testing.
  • Page 8 MEMO CREVIS Co., Ltd 29-4, Gigok-ro, Giheung-gu, Yongin-si, Gyeonggi-do, Korea 446-930 TEL : +82-31-899-4599 FAX : +82-31-899-4509 Homepage : www.crevis.co.kr * Specifications and designs may be changed without advance Notice.
