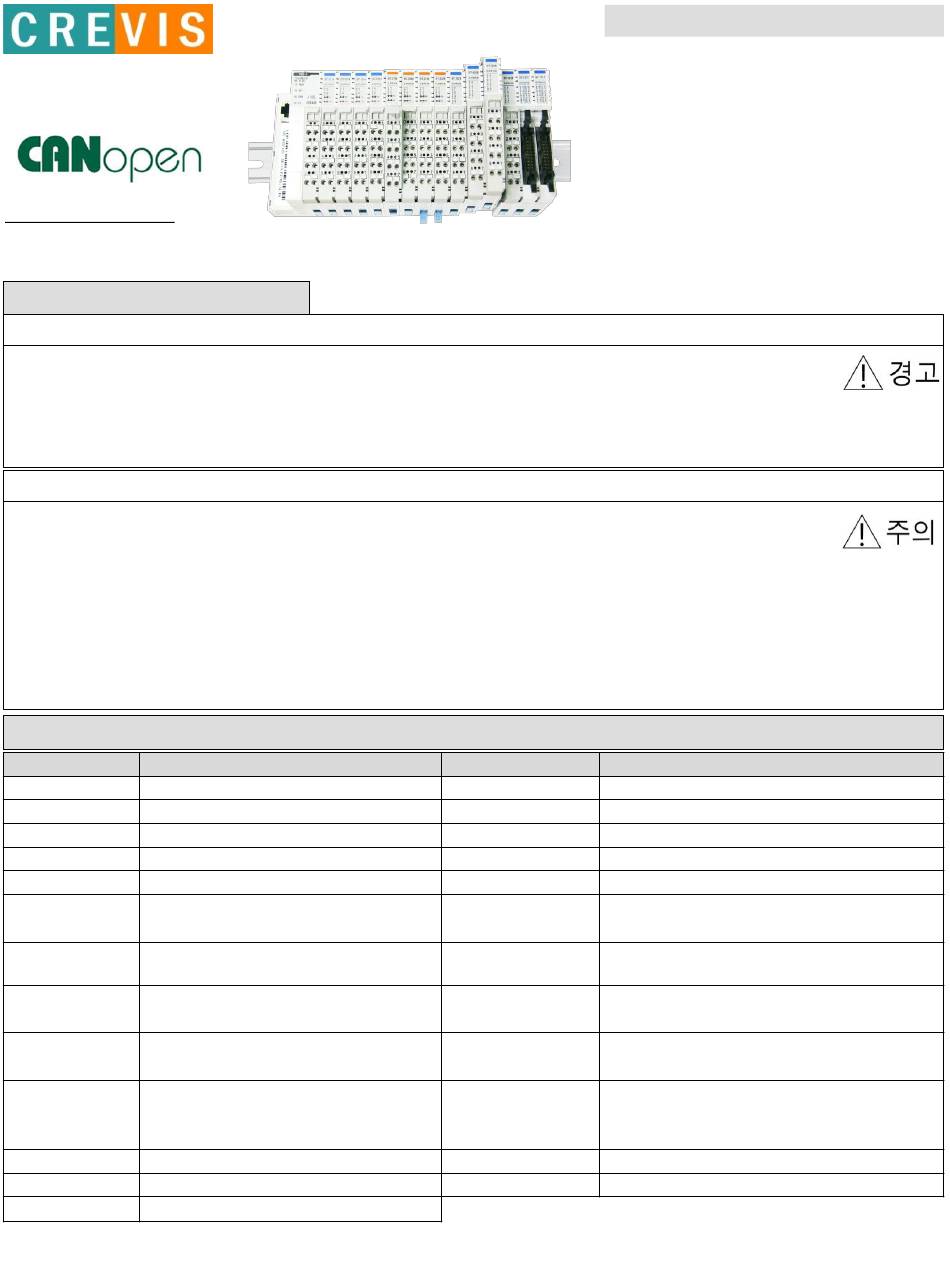

CREVIS FnIO S Series NA-9161 Quick Manual

FnIO S-series
제품을 사용하시기 전에
저희 (주)크래비스 제품을 구입해 주셔서 감사합니다. 제품의 효율적인 사용을 위하여 반드시 본 사용 설명서의 내용을 숙지 하신 후
사용해 주십시오.
안전상의 주의 사항
지시사항을 위반하였을 때, 심각한 상황을 초래하여 사망 또는 중상을 입을 가능성이 있는 경우
● 전원이 인가된 상태에서 단자대를 만지지 마십시오.
● 전원이 인가된 상태에서 제품을 조립하지 마십시오.
● 제품내부에 금속성 이물질이 유입되지 않도록 하십시오.
● 전원이 인가된 상태에서 배선 작업을 하지 마십시오.
● 배선 작업은 전기공사 전문가가 해 주십시오.
지시사항을 위반하였을 때, 경미한 상해나 제품손상 및 대물손해가 발생할 가능성이 있는 경우
● 제품의 정격전압 및 단자배열을 확인 후 배선하여 주십시오.
● 주변 온도가 55℃를 넘는 장소는 피해 주십시오.
● 직사 광선이 직접 노출된 장소는 피해 주십시오.
● 주변 습도가 85%를 넘는 장소는 피해 주십시오.
● 가연성 물질이 있는 주변에 설치하지 마십시오.
● 제품에 직접 진동이 인가되지 않도록 하십시오.
● 전문 A/S요원 외에는 제품을 분해,수리,개조하지 마십시오.
● 사용설명서에 명기된 환경조건에서 사용해 주십시오.
● 확장 연결되는 모듈의 부하는 규정된 정격 이내의 것을 연결하십시오.
구분
사용/보존 온도
사용/보존습도 5% ~ 90% 단, 이슬이 맺히지 않을 것
내진동/내충격
EMC/ESD
확장 모듈 위치 FnIO-S series의 가장 왼쪽에 장착
사용환경
필드 공급전압
필드 공급전류
FnBus공급전류
Isolation Logic to Field power : Isolation
Logic to System power : Non-isolation
외형치수
무게
인증 UL / cUL / CE / FCC / RoHS (EU, China)
Update date : 2013.1.30
NA-9161
*경고와 주의로 구분되어 있으니, 필히 숙지 하여 주십시오.
일반사양
-20℃~55℃ / -40℃~85℃
IEC68-2-6(2G) / 10G
EN50082 / EN50081
부식성 가스가 없고,
먼지가 심하지 않을 것
Class2, 24VDC
24VDC (11VDC ~ 28.8VDC)‫‏‬
최대 10A
최대 1.5A@5Vdc
Network to Logic : Isolation
42mm × 99mm × 70mm
155g
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재의 원인이 됩니다.
화재 및 감전의 원인이 됩니다.
화재 및 감전사고의 원인이 됩니다.
감전, 화재, 오동작 또는 제품 열화의 원인이 됩니다.
화재, 오동작 또는 고장의 원인이 됩니다.
1. NA-9161 제품 사양
구분
Network 방식
Cable
Cable 길이(m)
통신속도(Kbps)
확장모듈수
Number of Nodes
Peripheral signal
Number of PDOs
available
Number of SDOs
available
Station Type
Node 번호 설정
내부 소비전류
* Specifications and designs may be changed without advance Notice.
사용설명서
FieldBus Input/Output System
■
CANopen Network Adapter
■ PROFIBUS Network Adapter
■ Digital Input / Output
■ Analog Input / Output
CVS-18-04A-004
상세사양
CANopen
CANopen 전용 Cable
25 m ~ 5km, Depending on Baudrate
10Kbps ~ 1Mbps
최대 32 모듈
99 Node / Max.
Input 64 bytes / Output 64 bytes
8 Transmit PDOs / 8 Receive PDOs
1 Standard SDOs
CANopen Slave
Rotary 스위치 2개(x10, x1)
100mA(NA-9161 1개 Module)
Class 2, adjacent to voltage rating (30Vmax.)
Rev 2.02
