Alemite 585-B1 Service Manual

Hide thumbs Also See for 585-B1:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Español .................................Página 9
Español ...........Página 9
Français .................................Page 17
Français .......... Page 17
Deutsch................................. Seite 25
Italiano................................Pagina 33

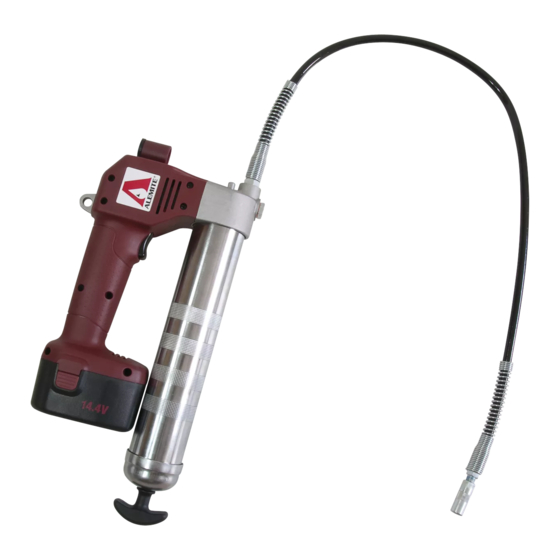

Description
These model guns are designed to dispense
petroleum-based greases (up to NLGI 2) for general
lubrication applications. A 36-inch (0.91 meter) long
high-pressure whip hose, heavy-duty grease coupler,
1-hour fast charger, and molded carrying case are
included.
The guns use a 14.4 V motor with three stages of gear
reduction. A crank and yoke mechanism drives a
reciprocating piston pump. The motor is powered by a
rechargeable 14.4 Volt / 1900 mAh battery pack.
Each model gun is designed for 3-way loading;
cartridge, suction, and loader pump (requires optional
loader fitting 322610). The guns are spring-primed and
include an air bleed valve to aid priming.
Optional Accessories
Shoulder
Tool Bag
Strap
(12 Vdc to 14.4 Vdc)
339812
340057
Specifications
Maximum
Flow Rate
Pressure
psi
bar
Oz./Min. Gms/Min.
10,000
690
5.6
Sound pressure (L
) 76 dB(A), uncertainty (K) 3 dB(A)
pA
Acoustic power (L
) 87 dB(A), uncertainty (K) 3 dB(A)
WA
Vibration emission value (a
) 0.7 m/s
h
670966
and is not to be copied, used, or disclosed to others without express written permission.
Service Guide
Cordless Grease Gun
Mobile Battery
Loader
Charger
Fitting
340916
322610
Delivery Capacity when
Fully Charged
Cartridges
160
17
, uncertainty (K) 1.5 m/s
2
2
167 Roweland Drive, Johnson City, Tennessee 37601
www.alemite.com
Copyright
This document contains confidential information that is the property of Alemite, LLC
Battery Pack
Gun Model
Quantity
585-A1
1
585-B1
2
585-C1
1
585-D1
2
585-E1
1
585-F1
2
585-1*
*Base unit of above models
Figure 1 Cordless Grease Gun Models 585-A1 - 585-F1
Grease Cylinder Capacity
Cartridge
Bulk
Size
Ounces Gms
Ounces
16
454
14
Alemite, LLC
©
2009 by Alemite, LLC
585-A1 585-B1
585-C1 585-D1
585
-E1 585-F1
585-1
Includes Battery Charger
and Carrying Case
Battery Pack Charger
120 Vac / 60 Hz
(North / South America)
230 Vac / 50 Hz
(Europe / Middle East)
230 V
ac / 50 Hz
(Great Britain / Africa / Hong Kong)
1
None
Hose Assembly
Pressure
Length
Rating
psi
bar
Inches
Meters
10,000
690
36
0.91
Revision (4-13)
Weight
(Empty)
Lbs
Kg
7
3.2
SER 585-A1
