Genelec 8020DPM Quick Setup Manual page 11

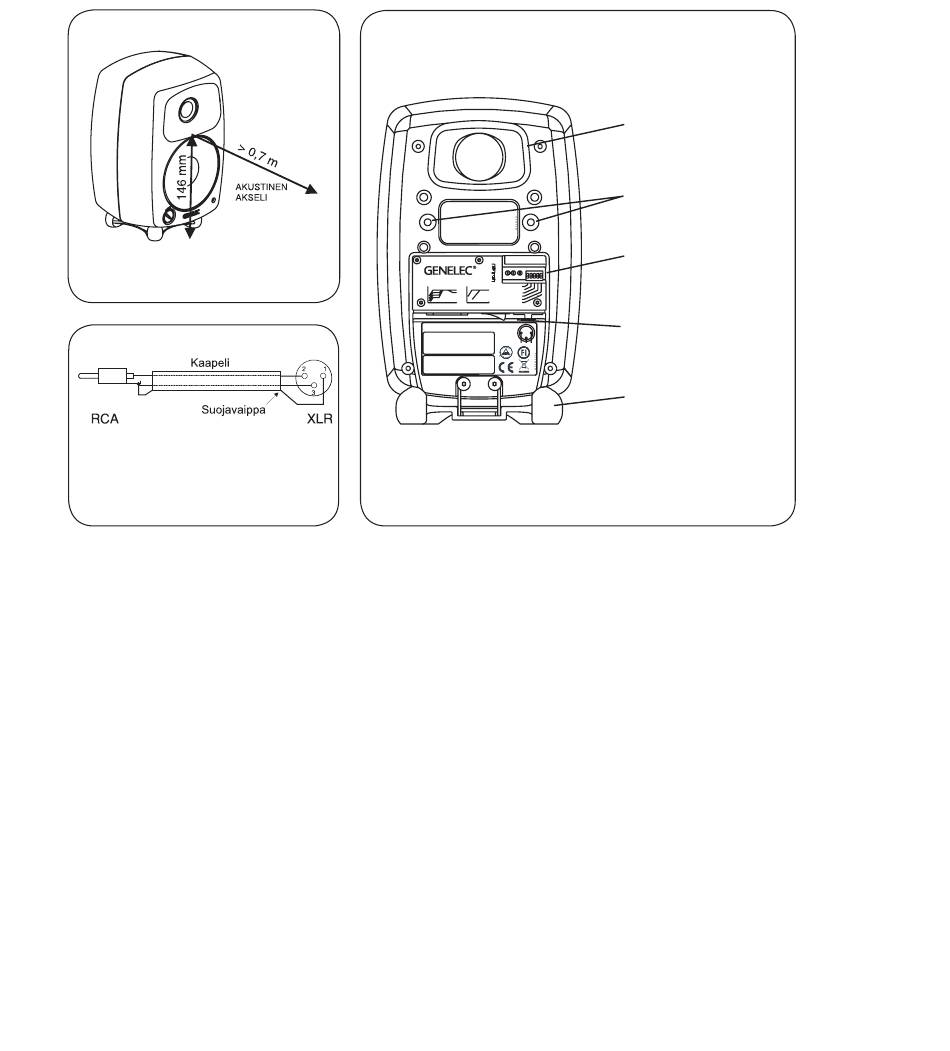

Kuva 1: Kaiuttimen akustisen akselin
sijainti.
Kuva 2: Balansoimattomaan RCA-
liittimeen liitettäessä tarvittavan
välikaapelin kytkentä.
Automaattinen virrankytkentä
(ISS Autostart)
TM
Kun kaiuttimen takapaneelissa oleva "ISS"-kytkin on asen-
nossa "ON", kaiuttimen automaattinen virrankytkentä on
käytössä. Tällöin kaiutin tunnistaa siihen syötetyn äänisig-
naalin ja kytkeytyy päälle automaattisesti. Vastaavasti kai-
utin menee valmiustilaan, kun signaalin päättymisestä on
kulunut noin tunti. Valmiustilassa kaiuttimien tehonkulutus
on alle 0,5 W.
Automaattisessa käynnistymisessä on pieni viive. Jos
tämä ei ole hyväksyttävää, automaattinen virrankytken-
tä voidaan poistaa toiminnasta kääntämällä "ISS"-kytkin
kaiuttimen takapaneelissa asentoon "OFF." Tällöin kaiutin
käynnistyy ja sammuu ainoastaan virtakytkintä käyttäen.
WARNING: ELECTRIC SHOCK HAZARD. DO NOT OPEN. DO
NOT SUBJECT TO WATER OR MOISTURE. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
USE EARTHED MAINS CONNECTION ONLY.
AVERTISSEMENT: RISQUE DE CHOC ÉLECTRIQUE. NE PAS
OUVRIR. NE PAS EXPOSER À L'EAU OU L'HUMIDITÉ. AUCUN
COMPOSANT À L'INTÉRIEUR REMPLAÇABLE PAR
L'UTILISATEUR. ADRESSER TOUTE RÉPARATION À UN
PERSONNEL QUALIFIÉ. CET APPAREIL DOIT ÊTRE
RACCORDÉ À LA TERRE.
LAITE ON LIITETTÄVÄ SUOJAMAADOITUSKOSKETTIMILLA VARUS-
TETTUUN PISTORASIAAN. APPARATET MÅ TILKOPLES JORDET
STIKKONTAKT. APPARATEN SKALL ANSLUTAS TILL JORDAT UTTAG.
ON
OFF
BASS AND TREBLE TILT BASS ROLL-OFF
dB dB ISS DISABLE
ALL OFF ALL OFF
TREBLE TILT -2dB
0 0
4 2
-2
5 BASS ROLL-OFF
-4
4+5 -6 3 BASS TILT -2 dB
-6
BASS TILT -4 dB
BASS TILT -6 dB
65 2k 5k 20k 65 85 500 Hz
MAINS INPUT ON OFF
50 / 60 Hz 50 W 230 V~
IN
2 1
8020C BI-AMPLIFIED 3
MONITORING SYSTEM
-
+ GND
MAGNETICALLY SHIELDED
www.genelec.com
MADE IN FINLAND
SERIAL NUMBER
Kuva 3: 8020D:n takapaneeli.
Herkkyyden säätö
Kaiuttimen ottoliitännän herkkyys (äänenvoimakkuus) voi-
daan säätää sopivaksi takapaneelissa olevalla säätimellä
(kuva 3).
Taajuusvastesäätöjen käyttö
Kaiuttimen taajuusvastetta voidaan muokata kuuntelu-
tilan akustisista ominaisuuksista ja kaiuttimien sijoituk-
sesta johtuvien toistovirheiden kompensoimiseksi. Säätö
tehdään kaiuttimen takapaneelissa olevien "Desktop 200
Hz"-, "Treble tilt"–, "Bass tilt"– ja "Bass roll–off"–kytkimi-
en avulla. Kaikki säädöt on asetettu tehtaalla asentoon
"OFF", mikä antaa tasaisen taajuusvasteen kaiuttomassa
tilassa. Säätöjen vaikutus toistovasteeseen on esitetty ku-
vassa 4.
REFLEKSIPUTKI
MUTTERIKIERTEET
OMNIMOUNT-
RIPUSTUSTELINEILLE
TAAJUUSVASTESÄÄTIMET
LIITINPANEELI
JA VIRTAKYTKIN
Iso-Pod™
PÖYTÄJALUSTA
Suomi 11
