VDPLP56SB / VDPLP56SC
SHORT LED PAR56 PROJECTOR (BLACK / CHROME)
KORTE LED PAR56 SPOT (ZWART / VERCHROOMD)
PROJECTEUR LED PAR56 COURT (NOIR / CHROMÉ)
FOCO PAR56 CORTO CON LEDs (NEGRO / CROMADO)
KURZER LED PAR56-SCHEINWERFER (SCHWARZ / VERCHROMT)
USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D'EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG
Advertisement
Related Manuals for HQ Power VDPLP56SB
Summary of Contents for HQ Power VDPLP56SB

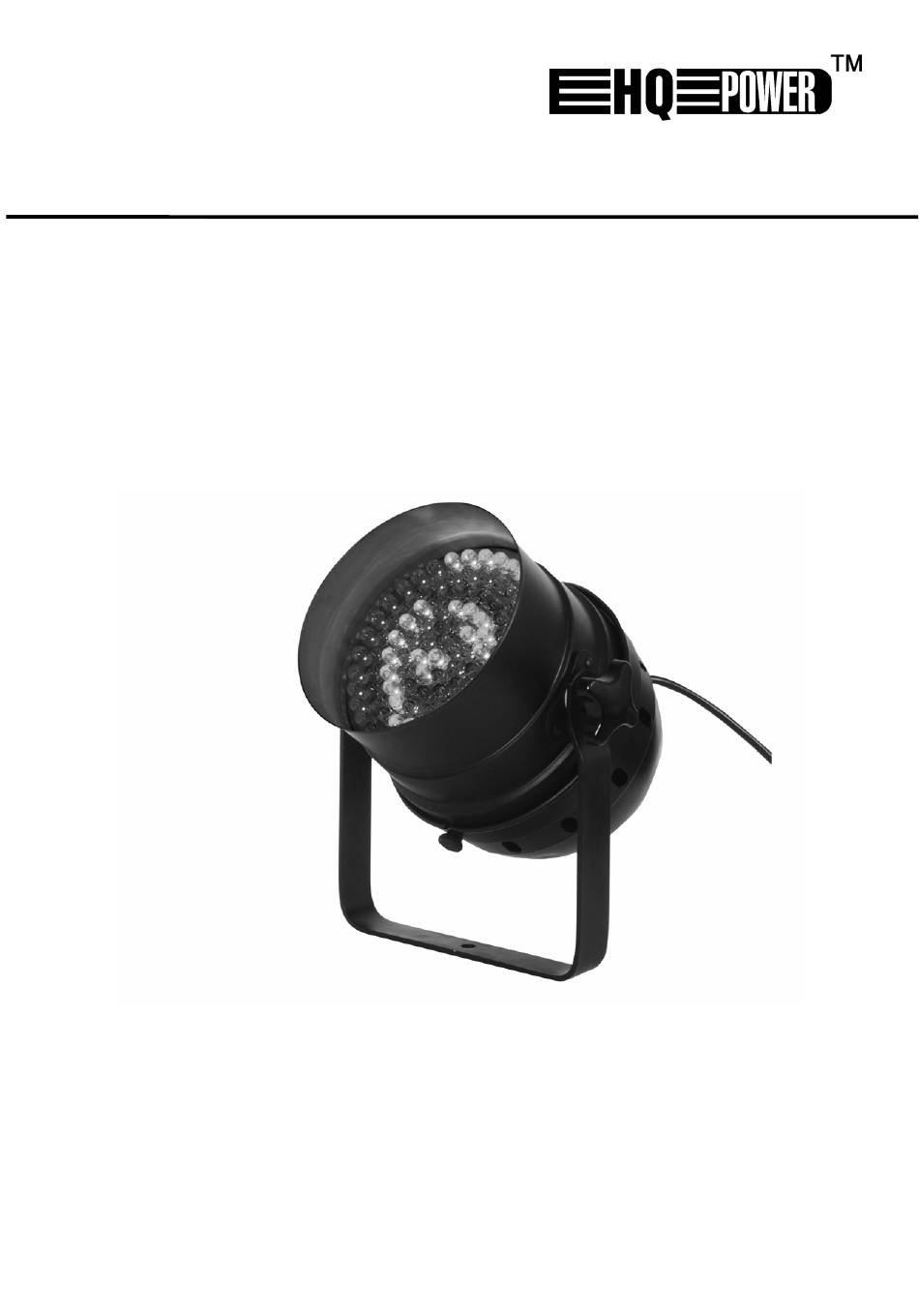

- Page 1 VDPLP56SB / VDPLP56SC SHORT LED PAR56 PROJECTOR (BLACK / CHROME) KORTE LED PAR56 SPOT (ZWART / VERCHROOMD) PROJECTEUR LED PAR56 COURT (NOIR / CHROMÉ) FOCO PAR56 CORTO CON LEDs (NEGRO / CROMADO) KURZER LED PAR56-SCHEINWERFER (SCHWARZ / VERCHROMT) USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI...
- Page 2 VDPLP56SB / VDPLP56SC_v2 VELLEMAN...
- Page 3 If in doubt, contact your local waste disposal authorities. Thank you for buying the VDPLP56SB / VDPLP56SC! This LED parcan light with high-quality 10mm LEDs gives your stage or club a unique appearance. It offers you excellent colour mixing through pre-programmed effects or DMX control.
- Page 4 • Connect the device to the mains with the power plug. Do not connect it to a dimming pack. • The installation has to be approved by an expert before the device is taken into service. VDPLP56SB / VDPLP56SC_v2 VELLEMAN...
- Page 5 Connect an XLR cable to the female 3-pin XLR output of your controller and the other side to the male 3-pin XLR input of the VDPLP56SB / VDPLP56SC. Multiple VDPLP56SB / VDPLP56SCs can be linked through serial linking. The linking cable should be a two-core screened cable with XLR input and output connectors.
- Page 6 In the case of the 4-channel VDPLP56SB / VDPLP56SC, you will have to set the start address of the first VDPLP56SB / VDPLP56SC to 1, the second VDPLP56SB / VDPLP56SC to 5 (1 + 4), the third to 9 (5 + 4) and so 6.
- Page 7 Dank u voor uw aankoop! De VDPLP56SB / VDPLP56SC is een parcan led-projector met hoogwaardige 10mm led’s waarmee u een podium of club op een originele manier kunt verlichten. De VDPLP56SB / VDPLP56SC biedt een kleurmenging via voorgeprogrammeerde effecten of DMX-besturing. Lees deze handleiding grondig voor u het toestel in gebruik neemt.
- Page 8 • Een geschoolde elektricien moet het toestel aansluiten. • Sluit het toestel via de stekker aan op het lichtnet. Sluit het niet aan op een dimmerpack. • De installatie moet voor het eerste gebruik gekeurd worden door een expert. VDPLP56SB / VDPLP56SC_v2 VELLEMAN...
- Page 9 Sluit een XLR-kabel aan de vrouwelijke 3-pin XLR-uitgang van de controller en de andere kant van de mannelijke 3- pin XLR-ingang van de VDPLP56SB / VDPLP56SC. U kunt verscheidene VDPLP56SB / VDPLP56SCs aan elkaar koppelen met behulp van een seriële koppeling. Gebruik daarvoor een 2-aderige afgeschermde kabel met XLR ingang- en uitgangsaansluitingen.
- Page 10 In het geval van de 4-kanaals VDPLP56SB / VDPLP56SC, zult u het startadres van het eerste toestel op 1 moeten instellen, van het tweede toestel op 5 (1 + 4), van het derde op 9 (5 + 4), enz.
- Page 11 En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Le VDPLP56SB / VDPLP56SC est un projecteur LED type « parcan » équipé de LEDs 10mm haute qualité et permet d’éclairer votre scène ou club de manière unique. L’appareil vous offre un mixage de couleurs depuis des effets préprogrammés ou le contrôle DMX.
- Page 12 • Un électricien qualifié doit établir la connexion électrique. • Brancher l’appareil sur le réseau électrique par la fiche d’alimentation. Ne le branchez pas sur un bloc de puissance. • Un expert doit approuver l’installation avant qu’elle puisse être prise en service. VDPLP56SB / VDPLP56SC_v2 VELLEMAN...
- Page 13 à l’entrée du VDLPL56SB / VDLPL56SC. Il est possible de relier plusieurs VDLPL56SB / VDLPL56SCs à partir d’une connexion sérielle. Utiliser un câble de connexion blindé à 2 conducteurs avec des connecteurs d’entrée et de sortie XLR. VDPLP56SB / VDPLP56SC_v2 VELLEMAN...
- Page 14 Connexion DMX512 fiche XLR à 3 points Dimensions 274 x 232 x 205mm Poids 1.26kg Température ambiante max. 45°C Température max. du boîtier 80°C Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable. VDPLP56SB / VDPLP56SC_v2 VELLEMAN...
- Page 15 Si tiene dudas, contacte con las autoridades locales para residuos. ¡Gracias por haber comprado el VDPLP56SB / VDPLP56SC! Es un foco del tipo « parcan » equipado con LEDs de alta calidad de 10mm. Permite iluminar un escenario o club de manera original. El aparato le ofrece una mezcla de colores controlada por efectos preprogramados o el control DMX.
- Page 16 • Conecte el aparato a la red eléctrica. Normalmente, no se conectan efectos luminosos a dimmer packs. • Un experto debe probar la instalación antes de la puesta en marcha. 5. Uso • Auto: Interruptores DIP a continuación (X = ON, 0 = OFF) VDPLP56SB / VDPLP56SC_v2 VELLEMAN...
- Page 17 La terminación DMX no es más que un conector XLR con una resistencia de 120 de polo 2 a polo 3. Este conector XLR está conectado a la salida XLR del último aparato de la serie. VDPLP56SB / VDPLP56SC_v2 VELLEMAN...
- Page 18 Temperatura máx. de la caja 80°C Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso. VDPLP56SB / VDPLP56SC – KURZER LED PAR56-SCHEINWERFER (SCHWARZ / VERCHROMT) 1. Einführung & Eigenschaften An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt...
- Page 19 Wir bedanken uns für den Kauf des VDPLP56SB / VDPLP56SC! Das Gerät ist ein Parcan LED-Scheinwerfer mit Leistungsstarker 10mm LEDs womit Sie ein Podium oder Club auf originaler Weise beleuchten können. Der VDPLP56SB / VDPLP56SC bietet eine Farbmischung über vorprogrammierte Effekte oder DMX-Steuerung. Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.
- Page 20 • Entfernen Sie alle entflammbaren Materialen in einem Abstand von 0.5m. • Lassen Sie das Gerät von einem qualifizierten Elektriker anschließen. • Schließen Sie das Gerät an das Hauptnetz und nicht an einen Dimmer an. • Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden. VDPLP56SB / VDPLP56SC_v2 VELLEMAN...
- Page 21 Verbinden Sie ein XLR-Kabel mit dem 3-pol. XLR-Ausgang der Steuerung und die andere Seite mit dem 3-pol. XLR- Eingang des VDPLP56SB / VDPLP56SC. Sie können verschiedene VDPLP56SB / VDPLP56SCs in Serie schalten. Die Verbindung muss mit einem zweipoligen geschirmten Kabel mit XLR-Stecker und -Kupplung erfolgen.
- Page 22 Sie die Einstellungen für 1 Kanal verändern, werden nur die Einstellungen von diesem Kanal geändert. In dem Fall des 4-Kanal VDPLP56SB / VDPLP56SC, werden Sie die Startadresse des ersten Gerätes auf 1 einstellen müssen, des zweiten Gerätes auf 5 (1 + 4), des dritten Gerätes 9 (5 + 4), usw.
