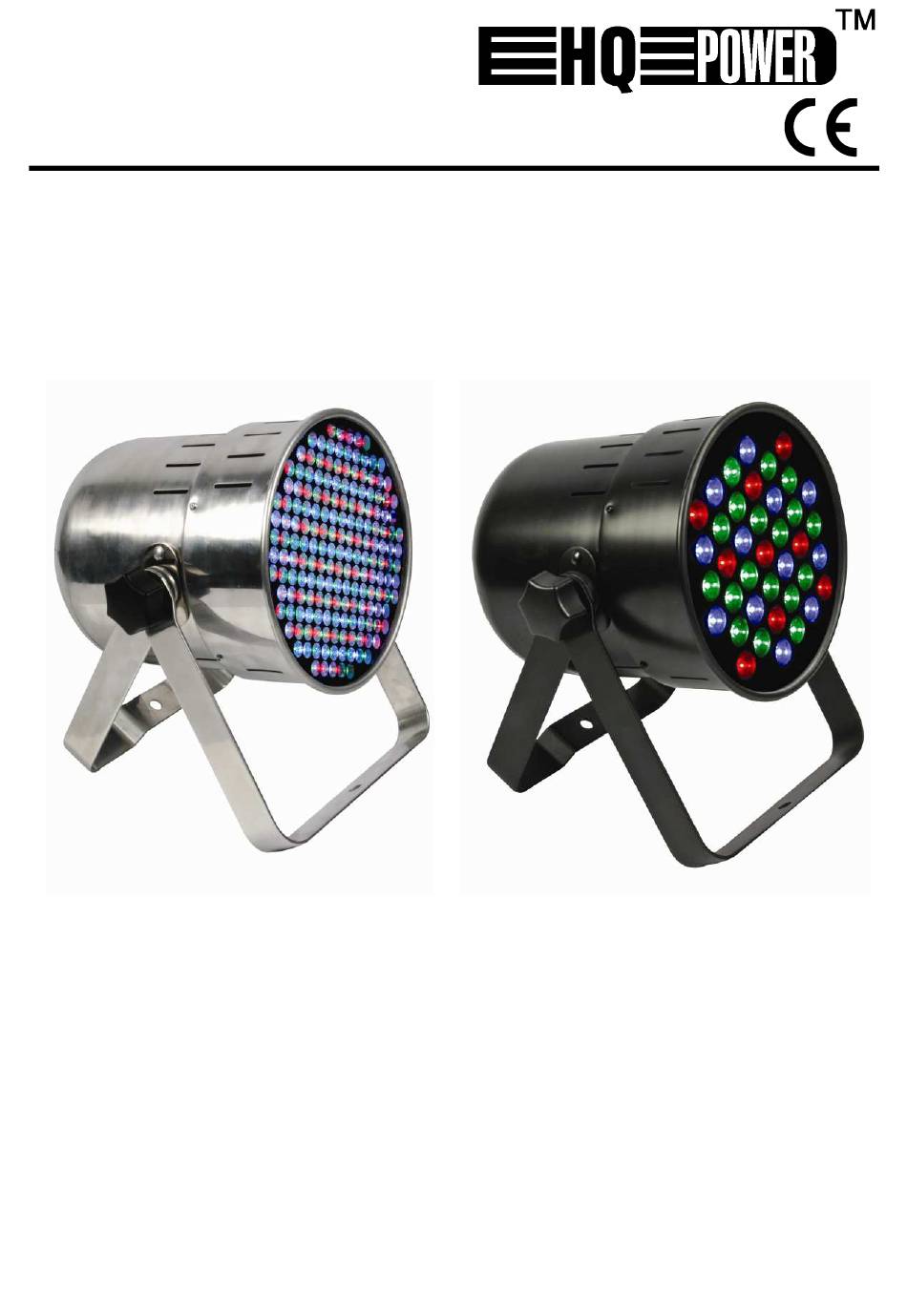

VDPLP64xx (xx = B2, C2, B3, C3) PRO LED PAR64 PROJECTOR - DMX512 PROFESSIONELE PAR64 LEDPROJECTOR - DMX512 PROJECTEUR LED PAR64 PROFESSIONNEL - DMX512 FOCO LED PAR64 PROFESIONAL - DMX512 PROFESSIONELLER PAR64 LED-SCHEINWERFER - DMX512 VDPLP64B2: BLACK VDPLP64B3: BLACK VDPLP64C2: CHROME VDPLP64C3: CHROME USER MANUAL GEBRUIKERSHANDLEIDING... - Page 2 VDPLP64xx (xx = B2, C2, B3, C3) terminator eindweerstand résistance de terminaison terminación Terminierung How to turn the controller line from 3-pins into 5-pins (plug and socket) Controller line van 3-pin naar 5-pin aanpassen (stekker en contact). Modifier la ligne du contrôleur de 3 broches en 5 broches (fiche et contact) Modificar la línea del controlador de 3 polos y 5 polos (conector y contacto) Die Controller-Linie von 3-Pin nach 5-Pin anpassen (Stecker und Buchse).
-
Page 3: User Manual
VDPLP64xx (xx = B2, C2, B3, C3) User manual 1. Introduction To all residents of the European Union Important environmental information about this product This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. - Page 4 VDPLP64xx (xx = B2, C2, B3, C3) • Only use the device for its intended purpose. All other uses may lead to short circuits, burns, electroshocks, lamp explosion, crash, etc. Using the device in an unauthorised way will void the warranty.
- Page 5 VDPLP64xx (xx = B2, C2, B3, C3) c) DMX-512 connection Refer to the illustrations on page 2 of this manual. • When applicable, connect an XLR cable to the female 3-pin XLR output of a controller (not incl.) and the other side to the male 3-pin XLR input [5] of the VDPLP64xx. Multiple VDPLP64xx’s can be linked through serial linking.
- Page 6 VDPLP64xx (xx = B2, C2, B3, C3) • In case of the 5-channel VDPLP64xx, you will have to set the start address of the first unit to 001 (CH1~4), the second unit to 006 (1 + 5) (CH5~8), the third to 011 (6 + 5) (CH9~12), and so on.
-
Page 7: Gebruikershandleiding
VDPLP64xx (xx = B2, C2, B3, C3) Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulted from (incorrect) use of this device. For more info concerning this product, please visit our website www.hqpower.eu. The information in this manual is subject to change without prior notice. - Page 8 VDPLP64xx (xx = B2, C2, B3, C3) Bescherm tegen stof en extreme hitte. Zorg dat de verluchtingsopeningen niet verstopt geraken. Voorzie een ruimte van minstens 2,5 cm tussen het toestel en elk ander object. Bescherm tegen schokken en vermijd brute kracht tijdens de bediening. •...
- Page 9 VDPLP64xx (xx = B2, C2, B3, C3) • Installeer dit toestel op een plaats waar niemand langs moet lopen, kan neerzitten of het toestel kan aanraken. • Een degelijke praktijkervaring is vereist voor de plaatsing van dit toestel. U moet de maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt gebruiken en u moet het gebruikte materiaal en het toestel af en toe laten nakijken.
- Page 10 VDPLP64xx (xx = B2, C2, B3, C3) c) DMX-sturing ‘d’ • Druk op MODE [1] tot de display [4] ‘d’ weergeeft. Na enkele seconden geeft het lcd-scherm het DMX-adres weer. • Alle DMX-gestuurde toestellen hebben een digitaal startadres nodig, zodat het juiste toestel reageert op de signalen.
-
Page 11: Notice D'emploi
VDPLP64xx (xx = B2, C2, B3, C3) 9. Technische specificaties VDPLP64B2 VDPLP64C2 VDPLP64B3 VDPLP64C3 kleur zwart verchroomd zwart verchroomd voeding 90 ~ 250 VAC / 50 ~ 60 Hz (switching power mode) verbruik 20 W 44 W DMX kanalen aantal leds 177 (36 x R, 83 x G, 58 x B) 39 x 1 W (9 x R, 18 x G, 12 x B) - Edison... - Page 12 VDPLP64xx (xx = B2, C2, B3, C3) Il n’y a aucune pièce maintenable par l’utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur. • Cet appareil ressort à la classe de protection I, ce qui implique que l’appareil doit être mis à la terre.
- Page 13 VDPLP64xx (xx = B2, C2, B3, C3) 5. Description Se référer aux illustrations à la page 2 de cette notice. 1 MODE 5 entrée DMX 2 UP 6 sortie DMX 3 DOWN 7 sortie CA 4 afficheur LCD 8 entrée CA 6.
- Page 14 VDPLP64xx (xx = B2, C2, B3, C3) 7. Emploi Se référer aux illustrations en page 2 de cette notice. • Le VDPLP64xx peut être utilisé de manière autonome avec une couleur fixe, ou piloté à l’aide d’un contrôleur DMX externe (non inclus). •...
- Page 15 VDPLP64xx (xx = B2, C2, B3, C3) e) Verrouillage des touches • Maintenir enfoncé MODE [1] pour verrouiller les touches ([1], [2] et [3]). Le LCD affiche alternativement le mode sélectionné et « LOC ». • Maintenir enfoncé MODE [1] pour déverrouiller les touches. f) Extinction •...
-
Page 16: Manual Del Usuario
VDPLP64xx (xx = B2, C2, B3, C3) MANUAL DEL USUARIO 1. Introducción A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. - Page 17 VDPLP64xx (xx = B2, C2, B3, C3) • Utilice sólo el VDPLP64xx para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Un uso desautorizado puede causar daños y anula la garantía completamente. • Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será...
- Page 18 VDPLP64xx (xx = B2, C2, B3, C3) c) Conexión DMX512 • Si fuera necesario, conecte un cable con conector XLR (no incl.) a la salida XLR hembra de 3 polos del controlador y el otro conector XLR macho de 3 polos a la entrada [5] del VDPLP64xx. Es posible conectar varios VDPLP64xx en serie.
- Page 19 VDPLP64xx (xx = B2, C2, B3, C3) • Seleccione la dirección DMX con UP [2] o DOWN [3]. La pantalla LCD visualiza alternativamente la dirección seleccionada y « d ». • La dirección seleccionada se guarda automáticamente en la memoria. •...
-
Page 20: Bedienungsanleitung
VDPLP64xx (xx = B2, C2, B3, C3) Para más información sobre este producto, visite nuestra página www.hqpower.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso. © DERECHOS DE AUTOR Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. - Page 21 VDPLP64xx (xx = B2, C2, B3, C3) Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Schützen Sie das Gerät vor Staub. Schützen Sie das Gerät vor extremen Temperaturen.
- Page 22 VDPLP64xx (xx = B2, C2, B3, C3) • Lassen Sie das Gerät von einem Fachmann und gemäß den EN 60598-2-17 und allen anderen zutreffenden Normen installieren. • Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 x dem Gewicht des Geräts tragen können, ohne dass Verformung verursacht wird.
- Page 23 VDPLP64xx (xx = B2, C2, B3, C3) • Drücken Sie MODE [1] bis das Display [4] ‘SLA’ anzeigt. Hiermit wird DMX-Kanal 001 eingeschaltet. • Die LED unten rechts leuchtet während des Empfangs des DMX-Signals. • Verwenden Sie den Slave-Modus auch zum Fernbedienen des Gerätes. Diese Funktion braucht keine DMX-Adresse.
- Page 24 VDPLP64xx (xx = B2, C2, B3, C3) 7. Es gibt keine wartbaren Teile. 8. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler. 9. Technische Daten VDPLP64B2 VDPLP64C2 VDPLP64B3 VDPLP64C3 Farbe schwarz verchromt schwarz verchromt Stromversorgung 90-250VAC / 50-60Hz (switching power mode) Stromverbrauch DMX Kanäle LED-Anzahl...
