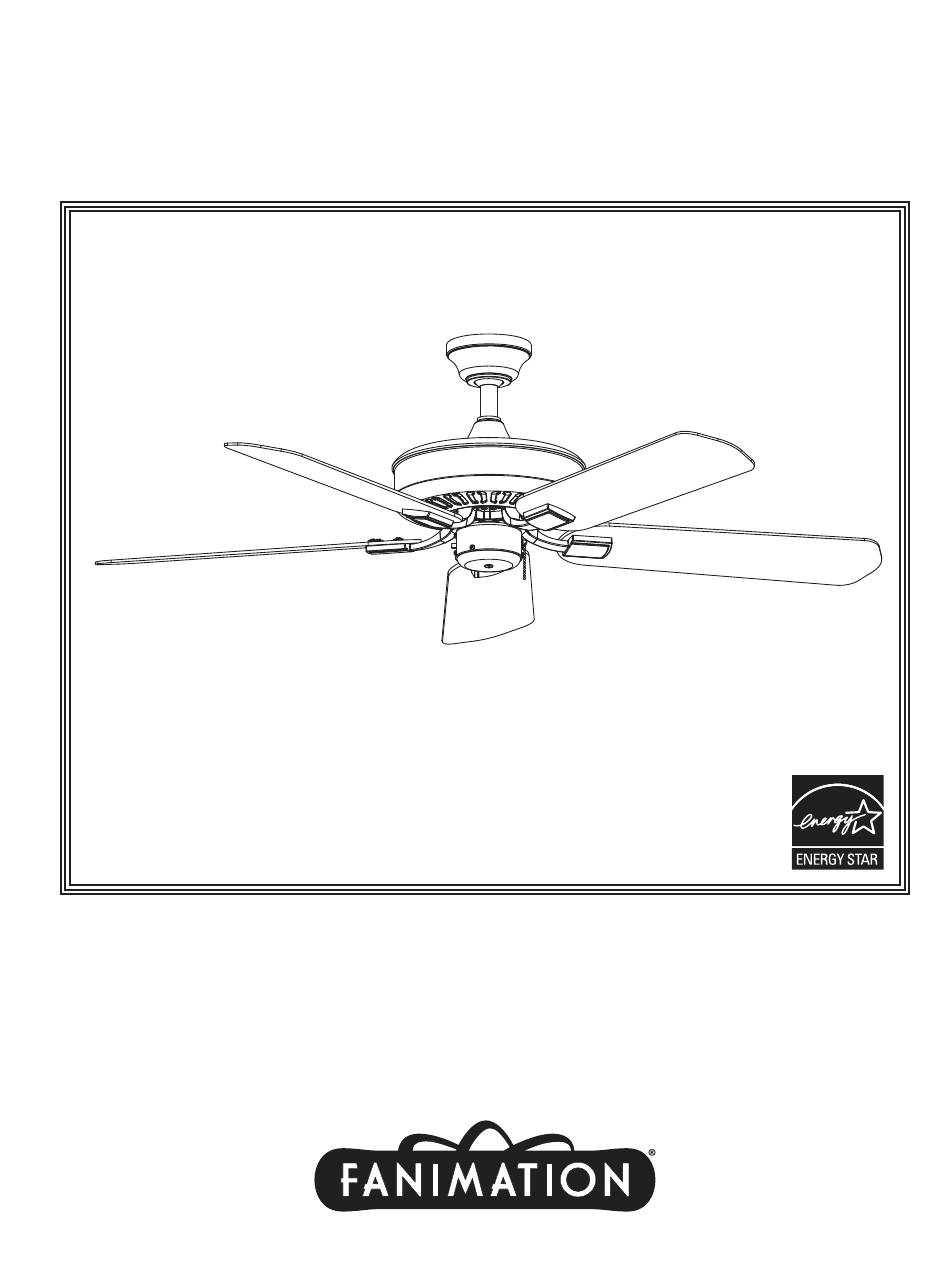

- Page 1 The Edgewood ™ Wet Location Ceiling Fan Net Weight 8.95 kg (19.7 lbs) M ode l N o. T F9 1 0 * * OW N E R ’S M A N U A L R E A D A N D S AV E T H E S E I N S T RU C T I O N S...
-
Page 2: Table Of Contents
Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac- company authorized returns and must be sent freight prepaid to Fanimation. -
Page 3: Unpacking Instructions
• Canopy Screw Cover Assembly screws with flat washers Fanimation. Substitution of parts or accessories not • Blade Holder Set designated for use with this product by Fanimation could – Four wire connectors • Blade Set result in personal injury or property damage. Contact –... -
Page 4: Electrical And Structural Requirements
8 - 9 feet above the floor for optimal airflow. Consult your down into the occupied space.Remember to adjust your Fanimation Retailer for optional mounting accessories. thermostat when using your ceiling fan - additional energy and dollar savings could be realized with this simple step! Turn Off When Not in the Room Ceiling fans cool people, not rooms. -
Page 5: How To Assemble Your Ceiling Fan
How to Assemble Your Ceiling Fan 1. Prior to assembly, set aside and save the hardware bags packed in the packing. Remove the hanger ball by loosening the setscrew in the hanger ball until the ball falls freely down the downrod. Remove the pin Hanger from the downrod, then remove the hanger ball. - Page 6 How to Assemble Your Ceiling Fan (cont’d) Route wires through motor coupling cover, screw cover and ceiling canopy. (Figure 4) Ceiling Canopy Canopy Screw Cover Motor Coupling Cover Figure 4 Reinstall the hanger ball on the downrod as follows. Route the three 80 in. wires through the hanger ball. Position the pin through the two holes in the downrod and align the hanger ball so the pin is captured in the groove in the top of the hanger ball.
-
Page 7: How To Hang Your Ceiling Fan
How to Hang Your Ceiling Fan WARN I N G To avoid possible fire or shock, be sure electricity is turned off at the main fuse box before hanging. MAIN FUSE BOX (Figure 7) Figure 7 NOTE: If you are not sure if the outlet box is grounded, contact a licensed electrician for advise, as it must be grounded for safe operation. -
Page 8: How To Wire Your Ceiling Fan
How to Wire Your Ceiling Fan WARN I N G To avoid possible fire or shock, be sure electricity is turned off at the main fuse box before hanging. MAIN FUSE BOX (Figure 11) Figure 11 1. Connect the green grounding lead from the hanger BLACK FAN ball and the green grounding lead from the hanger WIRE... -
Page 9: Mounting The Fan Blades
Assembling and Mounting the Fan Blades 1. Position the blade over the blade holder with Blade Holder threaded posts showing. Make sure the bottom edge of the blade is fully seated against the blade arm. With a phillips screwdriver, tighten 3/16-24 x 7.5 mm phillips head screws and flat washers to secure the blade to the blade arm. -
Page 10: Operating Instructions - Pull Chain
Operating Instructions - Pull Chain 1. Restore electrical power to the outlet box by turning the electricity on at the main fuse box. (Figure 17) 2. Check the operation of the fan by gently pulling on MAIN FUSE BOX the fan speed pull chain. Pull Chain Operating Sequence Pull High... -
Page 11: Parts List
Pa r t s List Model #TF910** Ref. # Description Part # Hanger Bracket Assembly APGAC110RBL Downrod/Hanger Ball Assembly ADRAC1-45** P70055** Ceiling Canopy Canopy Screw Cover Assembly APPAC1101** Motor Coupling Cover Assembly PPAC1404** Fan Motor Assembly AMA0910** AP091001** Blade Holders Set AP091002** Blades Set Hardware Bag Containing:... -
Page 12: Exploded-View Illustration
T F9 1 0 * * We t Loc at ion Fa n Ex plode d-V ie w Figure 1 NOTE: The illustration shown is not to scale or its actual confi guration may vary... -
Page 13: Trouble Shooting
Trouble Shooting ▲WARN I N G For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan. Trouble Probable Cause Suggested Remedy 1. FAN WILL NOT START 1. Fuse or circuit breaker blown. 1. - Page 14 FAX (8 6 6 ) 4 8 2 -5 2 1 5 Out side U.S. c a ll (3 1 7 ) 7 3 3 -4 1 1 3 V isit Our We bsit e @ w w w.fa nim at ion.c om Copyright 2010 Fanimation 2010/10...
- Page 15 The Edgewood ™ Ventilador de techo para ubicaciones húmedas Peso neto 8.95 kg (19.7 lbs) M ode lo N .º T F9 1 0 * * M AN U AL DEL PROPI ET ARI O L E A Y G U A R D E E S T A S I N S T R U C C I O N E S...
- Page 16 GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional.
-
Page 17: Instrucciones Para El Desempaque
La sustitución de piezas o accesorios no arandelas de plano (aspa a soporte • Cubierta de unión del motor designados por Fanimation para usar con este producto de aspas) • Cubierta para el tornillo del podría ocasionar lesiones personales o daños en el –... -
Page 18: Uso Eficiente De La Energía En Ventiladores De Techo
óptimo. del reloj. Esto produce una suave corriente ascendente, Consulte en su tienda minorista de Fanimation para que obliga al aire cálido que se acumula cerca del techo a obtener accesorios de montaje opcionales. -
Page 19: Cómo Ensamblar El Ventilador De Techo
Cómo ensamblar el ventilador de techo 1. Antes de realizar el ensamblaje, separe y guarde las bolsas de accesorios en el empaque. Afloje el tornillo de fijación de la semiesfera para lograr que ésta pueda desplazarse libremente por el barral. Retire el pasador Pasador Bola para del barral y luego extraiga la semiesfera. - Page 20 Cómo ensamblar el ventilador de techo (cont.) Pase los cables a través de la cubierta de unión del motor, la cubierta para el tornillo y el capuchón. (Figura 4) Capuchón de techo la cubierta del tornillo de la base Cubierta de unión del motor Figura 4 Vuelva a colocar la semiesfera en el barral como...
-
Page 21: Cómo Colgar El Ventilador De Techo
Cómo colgar el ventilador de techo ADV ERT EN CI A Para evitar una posible descarga eléctrica, asegúrese de cortar la alimentación eléctrica de la caja de PRINCIPAL CAJA DE fusibles principal antes de colgar el ventilador. FUSIBLES (Figura 7) NOTA: Si no está... -
Page 22: Cómo Realizar La Instalación Eléctrica Del Ventilador De Techo
Cómo realizar la instalación eléctrica del ventilador de techo ADV ERT EN CI A Para evitar una posible descarga eléctrica, asegúrese de cortar la alimentación eléctrica de la caja de PRINCIPAL CAJA DE FUSIBLES fusibles principal antes de colgar el ventilador. (Figura 11) Figura 11 1. -
Page 23: Montaje De Las Aspas Del Ventilador
Montaje de las aspas del ventilador 1. Coloque las aspas sobre sus soportes con los postes Soporte de aspas roscados que se muestran. Asegúrese de que el borde inferior del aspa esté completamente asentado sobre el brazo del aspa. Con un destornillador Phillips, ajuste los tornillos con cabeza de arandela de 3/16-24 x 7,5 mm junto con las phillips de plano para asegurar las aspas Aspas... -
Page 24: Instrucciones De Funcionamiento - Cadena De Encendido/Apagado
Instrucciones de funcionamiento - Cadena de encendido/apagado 1. Vuelva a conectar la corriente eléctrica en la caja d distribución eléctrica mediante la conexión de la electricidad en la caja de fusibles principal. (Figura 17) 2. Verifique el funcionamiento del ventilador tirando PRINCIPAL CAJA DE levemente de la cadena de encendido/apagado para el FUSIBLES... -
Page 25: Lista De Piezas
List a de pie za s Modelo N.° TF910** N.° de Ref. Descripción Pieza N.º Unidad del soporte de suspensión APGAC110RBL Unidad del barral/de la semiesfera ADRAC1-45** Capuchón de techo P70055** Cubierta para el tornillo del capuchón APPAC1101** Cubierta de unión del motor APPAC1404** Unidad del motor del ventilador AMA0910**... -
Page 26: Ilustración Del Despiece
V e nt ila dor de t e c ho pa ra ubic a c ione s húm e da s T F9 1 0 * * De spie c e Figura 1 NOTA: la ilustración que se muestra no está hecha a escala y su configuración real puede variar... -
Page 27: Solución De Problemas
Solución de problemas ▲ ADV ERT EN CI A Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de solucionar problemas en su ventilador. Problema Causa posible Solución sugerida 1. EL VENTILADOR NO 1. El fusible o el disyuntor están fundidos. 1. - Page 28 De sde fue ra de los EE.U U. lla m e a l (3 1 7 ) 7 3 3 -4 1 1 3 V isit e nue st ro sit io We b e n w w w.fa nim at ion.c om Copyright 2010 Fanimation 2010/10...
