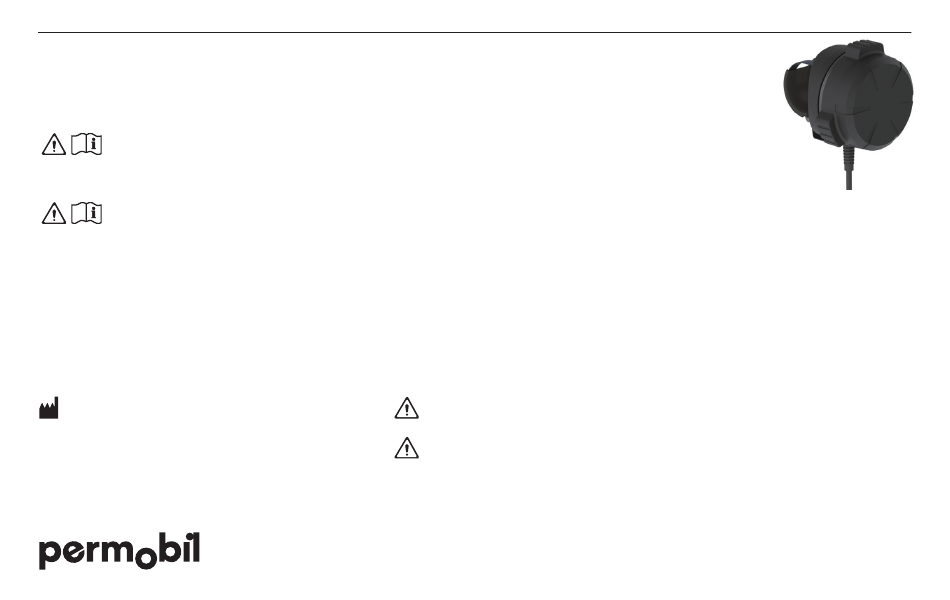

SpeedControl
Installation Instructions
IMPORTANT! These instructions are for SpeedControl installation only. For SpeedControl
operation, refer to a current version of the SmartDrive User's Manual, provided with the SmartDrive or
downloaded from permobil.com. Contact Customer Support for assistance.
WARNING - BEFORE USE: Read and follow all instructions and safety information provided with the SmartDrive,
the wheelchair, and any accessories. If you are unable to perform any tasks described in this manual, seek assistance by
contacting your clinician, equipment provider, distributor, or Customer Support.
Notes: SmartDrive MCU firmware version 2.2 or higher is required. With an earlier version of the firmware, the SmartDrive LED
will be dimly lit and the SpeedControl dial will function like a SwitchControl or not at all. In the SmartDrive MX2+ wearable
app or PushTracker mobile app: see the "About" section to check the firmware version; see the "Wireless Updates" section if a
firmware update is needed. Parts shown may differ slightly from your SmartDrive.
Max Mobility, LLC,
300 Duke Drive, Lebanon, TN 37090 USA
U.S.A.: 800-637-2980 615-953-5350
Fax: 888-411-9027
Customer Support: support.smartdrive@permobil.com
permobil.com
Max Mobility, LLC is part of Permobil.
EN - SpeedControl Installation Instructions
WARNING Indicates that not following the specified procedure could lead to
potentially hazardous conditions resulting in serious injury.
CAUTION Indicates that not following the specified procedure could lead to
potentially hazardous conditions resulting in minor to moderate injury or damage to the
equipment or other property.
Supplier: This manual must be given to the user of this product. Operator (Individual or
Caregiver): Before using this product, read the instructions and save for future reference.
© 2022 Permobil MX2 RC-A
-
1

Advertisement

loading

Related Manuals for Permobil SpeedControl

Summary of Contents for Permobil SpeedControl

  • Page 1 Notes: SmartDrive MCU firmware version 2.2 or higher is required. With an earlier version of the firmware, the SmartDrive LED will be dimly lit and the SpeedControl dial will function like a SwitchControl or not at all. In the SmartDrive MX2+ wearable app or PushTracker mobile app: see the “About”...
  • Page 2 L/R switch L/R switch selection: The SpeedControl device is mounted to either the LEFT or RIGHT side of the wheelchair frame, depending on which hand you will use to operate the device. Before attaching the SpeedControl on the wheelchair, check to make sure that the rubber L/R switch (located on the back of the device) is in the correct position.
  • Page 3 If the wheelchair has screw-down seat upholstery, loosen the screws and feed the clamp under the metal bar (then retighten screws) to allow for the closer positioning of the SpeedControl to the handrims. Option A: Direct attachment 1.
  • Page 4 EN - SpeedControl Installation Instructions 5. Widen the clamp opening to fit over the wheelchair frame tube. Pinch the clamp and housing together to force the bolt through the hole in the clamp. 6. Finger-tighten the hex nut onto the bolt.
  • Page 5 EN - SpeedControl Installation Instructions Option B: Attachment with arm 1. Slide the square head bolt through the hole in the arm attachment bracket. 2. If using rubber insert #22, #25 or #28, place the rubber insert onto the frame tube and place the clamp onto the rubber insert.
  • Page 6 7. Rotate the arm to a position that is comfortable. If preferred, lock the arm into position by tightening the outside screw, using the 5mm hex wrench. 8. Place the SpeedControl device in the arm “pocket”. Position the device so you can see the LED from a seated position.
  • Page 7 EN - SpeedControl Installation Instructions Attachment Arm: Rotational Adjustment Follow these instructions if mounting the attachment arm on the left side of the wheelchair, or if a different operational range of the arm is desired. 1. Remove the M6 bolt using the provided 5mm hex wrench.
  • Page 8 EN - SpeedControl Installation Instructions Magnetic Holder for Cable Connector When the cable connector is not connected to the SmartDrive, it can be secured to the wheelchair with the provided magnetic holder. This magnetic holder is attached to the SmartDrive adaptive axle clamp.

  • Page 9: Speed Control

    Noter: Version 2.2 af SmartDrive MCU firmware eller nyere er påkrævet. Med en tidligere version af firmware vil lysdiode til SmartDrive være svagt oplyst, og indstillingsknappen til SpeedControl fungere som en SwitchControl eller slet ikke. I den bærbare app SmartDrive MX2+ eller mobile app PushTracker: se afsnittet "Om" for at tjekke firmwarens version. Se afsnittet "Trådløse opdateringer"...
  • Page 10 Anordningen SpeedControl er enten monteret på VENSTRE eller HØJRE side af kørestolens struktur, afhængigt af hvilken hånd du bruger til at betjene anordningen. Før SpeedControl fastgøres på kørestolen, skal du tjekke for at sikre at L/R-kontrakten i gummi (placeret på anordningens bagside) sidder i den korrekte position. Skift til "R" for brug med højre hånd.
  • Page 11 DA - SpeedControl Monteringsvejledning DEL TO: Fastgøring på kørestol. Anordningen SpeedControl er monteret på den ene side af kørestolens struktur på et sted der sikrer, at du kan betjene knappen uden at flytte hænderne fra griberingene. ADVARSEL: Montering af indstillingsknappen til SpeedControl for langt fra griberingene kræver muligvis, at du...
  • Page 12 6. Stram den sekskantede møtrik på bolten med hånden. 7. Stram indtil den sidder fast med det medfølgende eksterne unbrakonøgle eller skruetrækker med lige kærv. SpeedControl drejer ikke, når den er fastgjort korrekt. 8. Før kablet under sædepolstringen og ud af kørestolens ryg.
  • Page 13 DA - SpeedControl Monteringsvejledning Mulighed B: Montering med arm 1. Før firkantbolten gennem hullet i armens monteringsbeslag. 2. Hvis man bruger indsatsen nr. 22, nr. 25 eller nr. 28, placeres indsatsen i gummi på strukturens rør, og klemmen placeres på indsatsen i gummi. Gå så videre til 4.
  • Page 14 7. Drej armen til en bekvem position. Bloker armen på stedet ved at stramme den yderste skrue med unbrakonøglen på 5 mm efter behov. 8. Placer anordningen SpeedControl i armens "lomme". Placer anordningen, så du kan se lysdioden fra en siddende position.
  • Page 15 DA - SpeedControl Monteringsvejledning Arm: Justering af drejning Følg disse vejledninger, hvis armen monteres på venstre side af kørestolen, eller hvis armens betjeningsområde skal være anderledes efter behov. 1. Afmonter M6-bolten med den medfølgende unbrakonøgle på 5 mm. Træk armen (A) væk fra monteringsbøjlen (B).
  • Page 16 DA - SpeedControl Monteringsvejledning Magnetisk holder til kablets konnektor Når kablets konnektor ikke er koblet til SmartDrive, kan den sikres til kørestolen med den medfølgende magnestiske holder. Den magnetiske holder er monteret til den tilpasningsdygtige akselklemme på SmartDrive. ADVARSEL: Montering af den magnetiske holder påvirker monteringen af den tilpasningsdygtige...

  • Page 17: Installatie-Instructies

    Opmerkingen: SmartDrive MCU firmware versie 2.2 of hoger is vereist. Met een eerdere versie van de firmware zal de SmartDrive LED zwak branden en zal de SpeedControl-regelaar functioneren als een SwitchControl of helemaal niet. In de SmartDrive MX2+ draagbare app of de mobiele app PushTracker: zie het gedeelte "About" (Info) om de firmwareversie te controleren; zie het gedeelte "Wireless Updates"...
  • Page 18 Voordat u de SpeedControl op de rolstoel bevestigt, moet u controleren of de rubberen L/R- schakelaar (aan de achterkant van het apparaat) in de juiste stand staat. Zet de schakelaar op "R"...
  • Page 19 NL - SpeedControl Installatie-instructies DEEL TWEE: Bevestig aan rolstoel. Het SpeedControl-apparaat is aan één kant van het frame van de rolstoel gemonteerd, op een plaats die verzekert dat u de draaiknop kunt bedienen zonder uw handen van de hoepels te moeten halen.
  • Page 20 6. Draai de moer vingervast op de bout. 7. Vastdraaien met de bijgeleverde externe zeskantsleutel of een platte schroevendraaier. Als de SpeedControl goed vastzit, zal hij niet draaien. 8. Leid de kabel onder de bekleding van de stoel door en via de achterkant van de rolstoel naar buiten.
  • Page 21 NL - SpeedControl Installatie-instructies Optie B: Bevestiging met arm 1. Schuif de vierkantsbout door het gat in de armbevestigingssteun. 2. Bij gebruik van rubberen inzetstuk #22, #25 of #28, plaats deze op de framebuis en plaats de klem op het rubberen inzetstuk.
  • Page 22 Vergrendel de arm desgewenst in de juiste positie door de buitenste schroef aan te draaien met de 5 mm zeskantsleutel. 8. Plaats het SpeedControl-apparaat in de "ontvangst" van de arm. Plaats het apparaat zo dat u de LED vanuit zittende positie kunt zien.
  • Page 23 NL - SpeedControl Installatie-instructies Bevestigingsarm: Roterende afstelling Volg onderstaande instructies als u de bevestigingsarm aan de linkerkant van de rolstoel monteert, of als een ander werkbereik van de arm gewenst is. 1. Verwijder de M6 bout met de bijgeleverde 5 mm inbussleutel.
  • Page 24 NL - SpeedControl Installatie-instructies Magnetische houder voor kabelconnector Als de kabelconnector niet op de SmartDrive is aangesloten, kan deze aan de rolstoel worden bevestigd met de meegeleverde magnetische houder. Deze magnetische houder wordt bevestigd aan de verstelbare asklem van de SmartDrive.

  • Page 25: Instructions D'installation

    Remarques : La version 2.2 ou supérieure du microprogramme de l’unité centrale SmartDrive est requise. Avec une version antérieure du micrologiciel, la DEL du SmartDrive sera faiblement allumée et le cadran SpeedControl fonctionnera comme un SwitchControl ou pas du tout. Dans l’application SmartDrive MX2+ ou l’application mobile PushTracker : consultez la section « À...
  • Page 26 Sélection du commutateur L/R : Le dispositif SpeedControl est monté sur le côté GAUCHE ou DROIT du cadre du fauteuil roulant, selon la main que vous utiliserez pour faire fonctionner le dispositif. Avant de fixer le SpeedControl sur le fauteuil roulant, assurez-vous que le commutateur L/R en caoutchouc (situé...
  • Page 27 FR - SpeedControl instructions d’installation DEUXIÈME PARTIE : Attachez-vous au fauteuil roulant. Le dispositif SpeedControl est monté sur un côté du cadre du fauteuil roulant, à un emplacement qui garantit que vous pouvez actionner le cadran sans avoir à retirer vos mains des mains courantes.
  • Page 28 7. Serrez jusqu’à ce qu’il soit bien fixé, à l’aide de la clé hexagonale externe fournie ou d’un tournevis à tête plate. Lorsqu’il est correctement fixé, le SpeedControl ne tourne pas. 8. Faites passer le câble sous le rembourrage du siège et à...
  • Page 29 FR - SpeedControl instructions d’installation Option B : Fixation avec bras 1. Faites glisser le boulon à tête carrée à travers le trou du support de fixation du bras. 2. Si vous utilisez un insert en caoutchouc n° 22, n° 25 ou n°...
  • Page 30 Si vous préférez, verrouillez le bras en position en serrant la vis extérieure à l’aide de la clé hexagonale de 5 mm. 8. Placez le dispositif SpeedControl dans la « poche » du bras. Positionnez l’appareil de sorte que vous puissiez voir la LED depuis une position assise.
  • Page 31 FR - SpeedControl instructions d’installation Bras de fixation : réglage de la rotation Suivez ces instructions si vous montez le bras de fixation sur le côté gauche du fauteuil roulant ou si une plage de fonctionnement différente du bras est souhaitée.
  • Page 32 FR - SpeedControl instructions d’installation Support magnétique pour connecteur de câble Lorsque le connecteur du câble n’est pas connecté au SmartDrive, il peut être fixé au fauteuil roulant avec le support magnétique fourni. Ce support magnétique est fixé à la pince d’essieu adaptative SmartDrive.
  • Page 33 Hinweise: SmartDrive MCU-Firmwareversion 2.2 oder höher ist erforderlich. Bei einer früheren Version der Firmware leuchtet die SmartDrive-LED schwach und der SpeedControl-Regler funktioniert wie ein SwitchControl oder überhaupt nicht. In der tragbaren SmartDrive MX2+-App oder der mobilen PushTracker-App: Sehen Sie im Abschnitt „Info“ nach, um die Firmware- Version zu überprüfen;...
  • Page 34 Das SpeedControl-Gerät wird entweder an der LINKEN oder RECHTEN Seite des Rollstuhlrahmens montiert, je nachdem, mit welcher Hand Sie das Gerät bedienen. Vergewissern Sie sich vor dem Anbringen des SpeedControl am Rollstuhl, dass sich der L/R-Gummischalter (auf der Rückseite des Geräts) in der richtigen Position befindet. Für Rechtshänder auf „R“...
  • Page 35 Wenn der Rollstuhl über ein verschraubtes Sitzpolster verfügt, lösen Sie die Schrauben und führen Sie die Klemme unter die Metallstange (und ziehen Sie dann die Schrauben wieder fest), um eine engere Positionierung des SpeedControl an den Greifringen zu ermöglichen. Option A: Direktbefestigung 1.
  • Page 36 6. Ziehen Sie die Sechskantmutter handfest auf die Schraube. 7. Mit dem mitgelieferten Außensechskantschlüssel oder einem Schlitzschraubendreher festziehen. Bei ordnungsgemäßer Befestigung dreht sich der SpeedControl nicht. 8. Führen Sie das Kabel unter dem Sitzpolster hindurch und an der Rückseite des Rollstuhls heraus. Verwenden Sie die...
  • Page 37 DE - SpeedControl Installationsanleitung Option B: Befestigung mit Arm 1. Schieben Sie die Vierkantschraube durch das Loch in der Armbefestigungshalterung. 2. Wenn Sie den Gummieinsatz Nr. 22, Nr. 25 oder Nr. 28 verwenden, setzen Sie den Gummieinsatz auf das Rahmenrohr und die Klemme auf den Gummieinsatz.
  • Page 38 Arretieren Sie den Arm ggf. in Position, indem Sie die äußere Schraube mit dem 5-mm-Inbusschlüssel festziehen. 8. Legen Sie das SpeedControl-Gerät in die "Tasche" des Arms. Positionieren Sie das Gerät so, dass Sie die LED aus einer sitzenden Position sehen können.
  • Page 39 DE - SpeedControl Installationsanleitung Befestigungsarm: Rotationseinstellung Befolgen Sie diese Anweisungen, wenn Sie den Befestigungsarm auf der linken Seite des Rollstuhls montieren oder wenn ein anderer Einsatzbereich des Arms gewünscht wird. 1. Entfernen Sie die M6-Schraube mit dem mitgelieferten 5-mm-Inbusschlüssel. Ziehen Sie den Befestigungsarm (A) von der Montagehalterung (B) weg.
  • Page 40 DE - SpeedControl Installationsanleitung Magnethalter für Kabelstecker Wenn der Kabelstecker nicht mit dem SmartDrive verbunden ist, kann er mit der mitgelieferten Magnethalterung am Rollstuhl befestigt werden. Dieser Magnethalter wird an der adaptiven SmartDrive-Achsklemme befestigt. WARNUNG: Die Installation des Magnethalters wirkt sich auf die Installation der adaptiven SmartDrive-Achsklemme aus.

  • Page 41: Istruzioni D'installazione

    Note: È necessario il firmware MCU SmartDrive versione 2.2 o superiore. Con una versione precedente del firmware, il LED dello SmartDrive sarà poco illuminato e il quadrante dello SpeedControl funzionerà come uno SwitchControl o non funzionerà affatto. Nell’app indossabile SmartDrive MX2+ o nell’app mobile PushTracker: vedere la sezione "Informazioni" per controllare la versione del firmware;...
  • Page 42 Selezione interruttore L/R: Il dispositivo SpeedControl è montato sul lato SINISTRO o DESTRO del telaio della carrozzina, a seconda della mano che si usa per azionare il dispositivo. Prima di fissare lo SpeedControl alla carrozzina, controllare che l’interruttore in gomma L/R (situato sul retro del dispositivo) sia nella posizione corretta.
  • Page 43 IT - SpeedControl Istruzioni d’installazione PARTE DUE: Montaggio alla carrozzina. Il dispositivo SpeedControl è montato su un lato del telaio della carrozzina, in una posizione che garantisce la possibilità di azionare il quadrante senza dover togliere le mani dai corrimano.
  • Page 44 IT - SpeedControl Istruzioni d’installazione 5. Allargare l’apertura del morsetto per adattarla al tubo del telaio della carrozzina. Stringere il morsetto e l’alloggiamento insieme per forzare il bullone attraverso il foro nel morsetto. 6. Serrare a mano il dado esagonale sul bullone.
  • Page 45 IT - SpeedControl Istruzioni d’installazione Opzione B: attacco con braccio 1. Far scorrere il bullone a testa quadrata attraverso il foro nella staffa di fissaggio del braccio. 2. Se si utilizza l’inserto in gomma n. 22, n. 25 o n. 28, posizionare l’inserto in gomma sul tubo del telaio e...
  • Page 46 5 mm. 8. Posizionare il dispositivo SpeedControl nella "tasca" del braccio. Posizionare il dispositivo in modo da poter vedere il LED da una posizione seduta.
  • Page 47 IT - SpeedControl Istruzioni d’installazione Braccio di attacco: regolazione della rotazione Seguire queste istruzioni se si monta il braccio di attacco sul lato sinistro della carrozzina o se si desidera un raggio operativo diverso del braccio. 1. Rimuovere il bullone M6 utilizzando la chiave esagonale da 5 mm fornita.
  • Page 48 IT - SpeedControl Istruzioni d’installazione Supporto magnetico per connettore per cavo Quando il connettore del cavo non è collegato allo SmartDrive, può essere fissato alla carrozzina con il supporto magnetico in dotazione. Questo supporto magnetico è fissato al morsetto dell’asse adattivo SmartDrive.
  • Page 49 Merknader: SmartDrive MCU-fastvareversjon 2.2 eller høyere kreves. Med en tidligere versjon av fastvaren vil SmartDrive-LED- en lyse svakt og SpeedControl-skiven vil deretter fungere som en SwitchControl eller ingenting vil skje. I SmartDrive MX2+ wearable-appen eller PushTracker-mobilappen: se "Om"-delen for å sjekke fastvareversjonen; se delen "Trådløse oppdateringer"...
  • Page 50 DEL EN: Velg V/R switch position og gummiinnsats. V/R bryter L/R brytervalg: SpeedControl enheten er montert på enten VENSTRE eller HØYRE side av rullestolrammen, avhengig av hvilken hånd du vil bruke. Før SpeedControl festes på rullestolen, må du kontrollere at gummi V/R-bryteren (plassert på...
  • Page 51 NO - SpeedControl Installasjonsinstruksjoner DEL TO: Montering av SpeedControl-enheten. SpeedControl-enheten er plassert på den ene siden av rullestolrammen, på et sted som sikrer at du kan betjene enheten uten å måtte fjerne hendene fra drivringene. ADVARSEL: Montering av SpeedControl-enheten for langt fra drivringene kan føre til at du må...
  • Page 52 6. Bruk fingrene til å feste sekskantmutteren på bolten. 7. Stram til med den medfølgende sekskantnøkkelen eller en flat skrutrekker. Når den er riktig sikret, vil SpeedControl ikke være i stand til å rotere. 8. Før kabelen under setetrekket og ut bak på rullestolen. Bruk borrelås-strimlene og glidelås-båndene for å...
  • Page 53 NO - SpeedControl Installasjonsinstruksjoner Alternativ B: Feste med ekstra leddarm 1. Skyv den firkantede hodebolten gjennom hullet i festebraketten. 2. Hvis du bruker gummiinnsats #22, #25 eller #28, plasser gummiinnsatsen på rammerøret og plasser klemmen på gummiinnsatsen. Gå deretter videre til 4.
  • Page 54 7. Roter leddarmen til en posisjon som er funksjonell. Lås leddarm-posisjonen ved å stramme den utvendige skruen med en 5 mm sekskantnøkkel. 8. Plasser SpeedControl-enheten på leddarmen. Juster enheten slik at du kan se lysdioden fra sittende posisjon. 9. Fest enheten til leddarmen med M4-skruen og den medfølgende 3 mm sekskantnøkkelen.
  • Page 55 NO - SpeedControl Installasjonsinstruksjoner Festearm: Rotasjonsjustering Følg disse instruksjonene når festearmen er montert på venstre side av rullestolen, eller hvis en annen plassering ønskes. 1. Fjern M6-bolten med den medfølgende 5 mm sekskantnøkkelen. Trekk deretter festearmen (A) vekk fra monteringsbraketten (B).
  • Page 56 NO - SpeedControl Installasjonsinstruksjoner Magnetisk holder for kabelkontakt Når kabelkontakten ikke er koblet til SmartDrive, kan den festes til rullestolen med den medfølgende magnetiske holderen. Denne magnetiske holderen er festet til den adaptive SmartDrive akselklemmen. ADVARSEL: Installering av den magnetiske holderen vil ha en innvirkning på...

  • Page 57: Instrucciones De Instalación

    Notas: Se requiere la versión de firmware 2.2 o superior de SmartDrive MCU. Con una versión anterior del firmware, la LED del SmartDrive se iluminará tenuemente y el dial SpeedControl funcionará como un SwitchControl (un control de interruptor) o no funcionará en absoluto. En la aplicación portátil SmartDrive MX2+ o la aplicación móvil PushTracker: consulte la sección "Acerca de"...
  • Page 58 Antes de colocar el SpeedControl en la silla de ruedas, asegúrese de que el interruptor de goma I/D (ubicado en la parte posterior del dispositivo) esté en la posición correcta.
  • Page 59 ES - SpeedControl Instrucciones de instalación SEGUNDA PARTE: añadir a la silla de ruedas. El dispositivo SpeedControl se coloca en un lado del armazón de la silla de ruedas, en una ubicación que garantiza que pueda operar el dial sin tener que quitar las manos de los aros.
  • Page 60 7. Apriete hasta que quede firme con la herramienta de llave hexagonal externa provista o con un destornillador de cabeza plana. Cuando esté debidamente asegurado, el SpeedControl no girará. 8. Pase el cable por debajo de la tapicería del asiento y hacia afuera por la parte trasera de la silla de ruedas.
  • Page 61 ES - SpeedControl Instrucciones de instalación Opción B: fijación con brazo 1. Deslice el tornillo de cabeza cuadrada por el orificio en el soporte de fijación del brazo. 2. Si usa el inserto de goma n.° 22, n.° 25 o n.° 28, coloque el inserto de goma en el tubo del marco y coloque la abrazadera en el inserto de goma.
  • Page 62 5 mm. 8. Coloque el dispositivo SpeedControl en el "bolsillo" del brazo. Coloque el dispositivo de modo que pueda ver la LED estando sentado.
  • Page 63 ES - SpeedControl Instrucciones de instalación Brazo de fijación: ajuste de rotación Siga estas instrucciones si monta el brazo adjunto en el lado izquierdo de la silla de ruedas o si desea un rango operativo diferente del brazo. 1. Quite el tornillo M6 con la llave hexagonal de 5 mm provista.
  • Page 64 ES - SpeedControl Instrucciones de instalación Soporte magnético para conector de cable Cuando el conector del cable no está conectado al SmartDrive, se puede fijar a la silla de ruedas con el soporte magnético proporcionado. Este soporte magnético está unido a la abrazadera del eje adaptable del SmartDrive.
  • Page 65 Obs! SmartDrive MCU firmware version 2.2 eller högre krävs. Om du använder en tidigare firmwareversion kommer SmartDrive- lampan att lysa svagt och SpeedControl-ratten kommer att fungera som en SwitchControl eller inte alls. I den bärbara SmartDrive MX2+-appen eller PushTracker-mobilappen: se avsnittet "Om" för att kontrollera firmwareversionen; se avsnittet "Trådlösa uppdateringar"...
  • Page 66 Innan du fäster SpeedControl på rullstolen kontrollerar du att L/R-växeln i gummi (finns på baksidan av enheten) är i rätt läge. Växla till "R" för högerhandsbruk. Växla till "L" för vänsterhandsbruk.
  • Page 67 SV - SpeedControl Installationsanvisningar DEL TVÅ: Fäst på rullstolen. SpeedControl-enheten är monterad på ena sidan av rullstolsramen på en plats som säkerställer att du kan använda ratten utan att behöva släppa händerna från drivringarna. VARNING: Om du installerar SpeedControl-ratten för långt ifrån drivringarna kan du behöva släppa händerna från...
  • Page 68 7. Dra åt tills den sitter fast med hjälp av det medföljande insexnyckelverktyget eller en platt skruvmejsel. När den är ordentligt säkrad kommer SpeedControl inte att rotera. 8. Dra kabeln under stolsklädseln och ut baktill på rullstolen. Använd de medföljande kardborrebanden och dragkedjorna för att fästa kabeln vid rullstolens ram och sitsklädseln.
  • Page 69 SV - SpeedControl Installationsanvisningar Alternativ B: Fäste med arm 1. Skjut in den fyrkantiga huvudbulten igenom hålet i armfästet. 2. Om du använder gummiinsats #22, #25 eller #28 placerar du gummiinsatsen på ramröret och placerar klämman på gummiinsatsen. Gå sedan vidare till steg 4.
  • Page 70 önskas låser du armen på plats genom att dra åt den yttre skruven med hjälp av en 5 mm insexnyckel. 8. Placera SpeedControl-enheten i "armfickan". Placera enheten så att du kan se lysdioden från sittande läge. 9. Fäst enheten på armen med M4-skruven och den medföljande 3 mm insexnyckeln.
  • Page 71 SV - SpeedControl Installationsanvisningar Fästarm: Rotationsjustering Följ dessa anvisningar om fästarmen monteras på rullstolens vänstra sida eller du önskar ett annat driftområde för armen. 1. Ta bort M6-bulten med den medföljande 5 mm insexnyckeln. Dra fästarmen (A) bort från monteringsfästet (B).
  • Page 72 SV - SpeedControl Installationsanvisningar Magnetisk hållare för kabelkontakt När kabelkontakten är bortkopplad från SmartDrive kan den fästas i rullstolen med den medföljande magnetiska hållaren. Denna magnetiska hållare är fäst på den adaptiva SmartDrive-axelklämman. VARNING: Installation av den magnetiska hållaren kommer att påverka installationen av SmartDrives adaptiva axelklämma.
  • Page 73 SpeedControl...
  • Page 76 MX2 RC-A...
