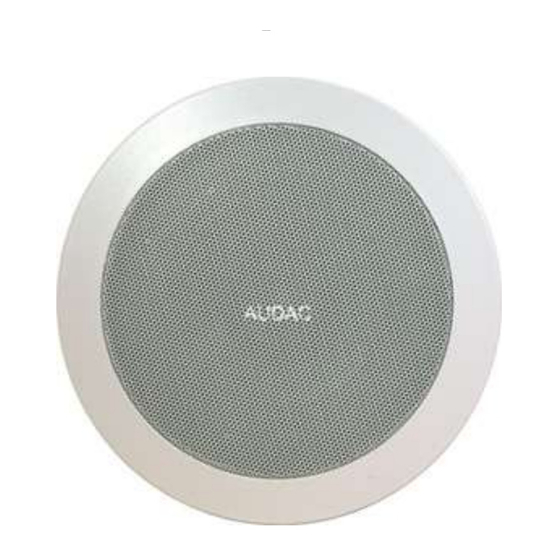

- Page 1 Ceiling Speaker CS75 AUDAC PROFESSIONAL AUDIO EQUIPMENT Ceiling Speaker CS75 Installation Guide...
-
Page 2: Installation Procedure
Installation Procedure 1) Cut a hole in the ceiling on the desired mounting location of the loudspeaker with a diameter of 167 mm. The included cutout template can be used for marking. 2) Provide the loudspeaker connection cable through the mounting hole. 3) Take the loudspeaker, and remove the front grill. - Page 3 5) Connect the loudspeaker connection cable with the power tap connection block. On this connection block, several connections can be made for different power taps. Depending of the desired power, connections can be made for 8 Ohm low impedance application, or 24 Watt / 12 Watt / 6 Watt for 100 Volt applications.
- Page 5 Deckenlautsprecher CS75 AUDAC PROFESSIONAL AUDIO EQUIPMENT Einbau Decken- oder Wandlautsprecher CS75 Bedienungsanleitung & Installationsleitfaden...
- Page 6 A U D A C P R O F E S S I O N A L A U D I O E Q U I P M E N T Bedienungsanleitung & Installationsleitfaden AUDAC http://www.audac.eu info@audac.eu Bitte lesen Sie die Bedienungsanleitung durch bevor Sie das Produkt verwenden...
- Page 7 Warnung Gebrauchen Sie nur die richtige Verstärker Output Spannung und die richtige Impedanz. Diese Limits überschreiten, kann Brand oder Störungen verursachen. Vermeiden Sie Explosionen: benutzen Sie den Lautsprecher nicht in der Nähe von Benzin, Verdünnung oder anderem brennbares Material. ...
-
Page 8: Installation
Achtung Vermeiden Sie elektrische Schläge: schalten Sie die Spannung des Verstärkers aus, wenn Sie den Lautsprecher anschlieβen. Installieren Sie den Lautsprecher nicht in Plätze die konstant die Lösungsmittel, die Sauren, der Rauch und die Erwärmungsgeräte ausgesetzt sein. Übermäβige Aussetzung an diesen Faktoren, kann ein defekten Lautsprecher, Brand oder elektrische Schläge zur Folge haben. - Page 9 Verbindungen Impedanz Stecken Sie das Lautsprecherkabel in die Anschlussklemme an der Rückseite des Lautsprechers. Stellen Sie sicher dass die Impedanz übereinstimmt. Schließen Sie immer ein Kabel in der gemeinsame Anschlussklemme und das andere Kabel in dem gewünschten power tapping. Kabel ...
-
Page 10: Technische Daten
Technische Daten RMS Leistung 40 Watt SPL (1W/1m) 97 dB SPL (40W/1m) 105 dB Impedanz 8 Ohm Impedanz Line Transformator 400 Ohm/24W 800 Ohm/12W 1600 Ohm/6W Frequenzgang 60-21000 Hz Abmessungen (Diameter x Tiefe) 200x85 mm Diameter der Montageöffnung 165 mm Gewicht 1.1 Kg Montage...
