Светодиод ВЫХОДА
Светодиодные индикаторы

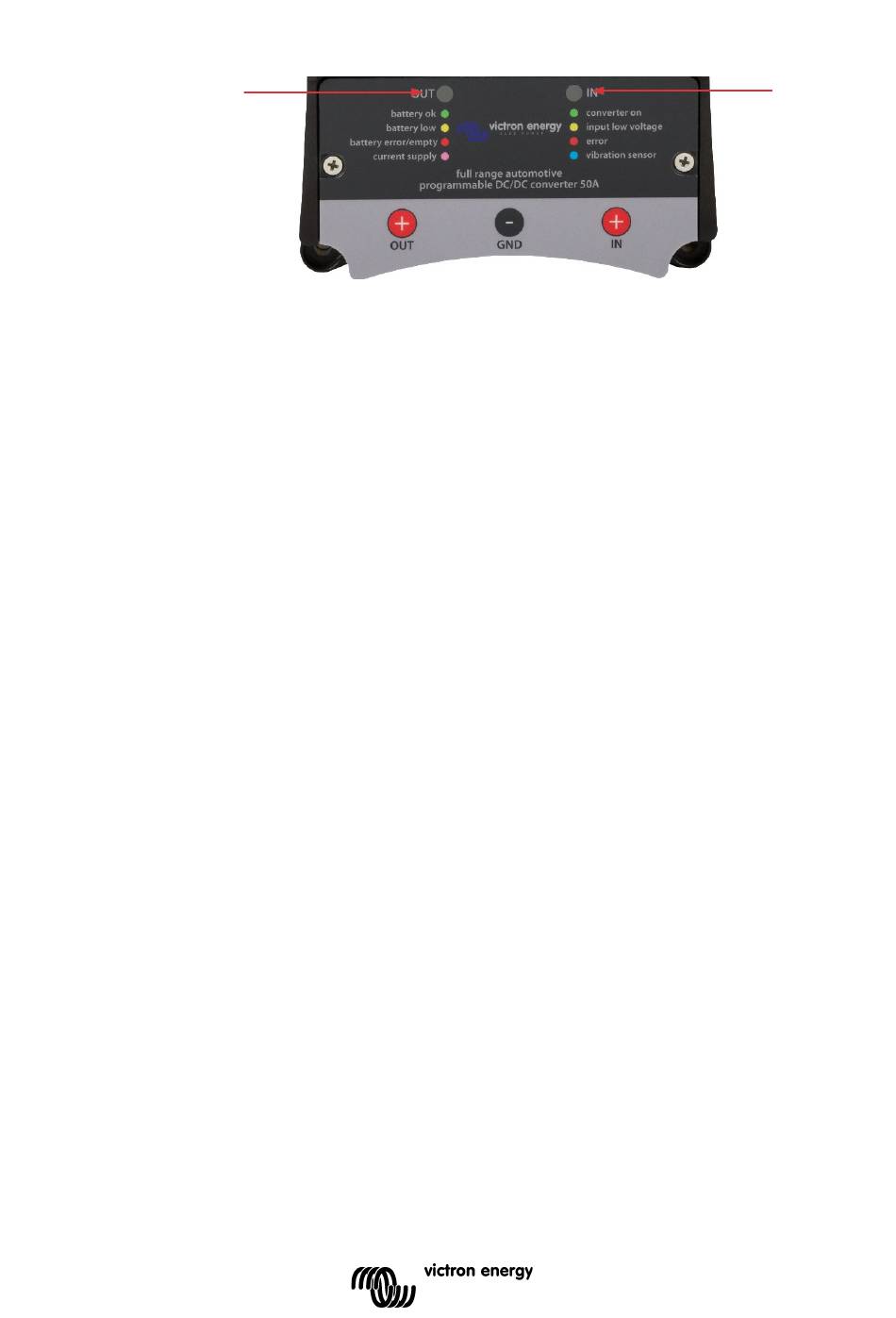

Конвертер постоянного тока Buck-Boost оснащен двумя светодиодами RGB.
Индикатор IN имеет следующие функции:
Зеленый: Конвертер включен (посредством обнаружения работы двигателя или путем
подачи напряжения на контакт 1).
Желтый: Входное напряжение
включиться.
Красный: Внутренняя температура выше установленного порога безопасности. Конвертер
включен
Синий: Короткие световые импульсы = определение работы двигателя активно, конвертер
включается после задержки.
включения из-за слишком низкого входного напряжения.
Светодиод OUT имеет следующие функции:
Зеленый: Конвертер выключен. Подключенная батарея имеет корректное напряжение на
клеммах.
Желтый: Конвертер выключен. Подключенная батарея имеет слишком низкое напряжение
на клеммах.
Красный: Конвертер выключен. Подключенная батарея разряжена или батарея не
подключена.
Пурпурный: Конвертер включен и подает питание на подключенную батарею и/или
потребителям энергии.
Фиолетовое мигание: Преобразователь выключен. При запуске преобразователя заданное
напряжение второй батареи оказывается слишком низким (активна предохранительная цепь 31).
Обычные сигналы предупреждения для каждого светодиода медленно мигают для экономии энергии
(настройка 27)
Определение работы двигателя
Конвертер имеет уникальную функцию обнаружения работы двигателя, определяющую состояние
работы двигателя транспортного средства. Эта характеристика не позволяет конвертеру заряжать
стартерную батарею, если генератор не подает питание.
Конвертер включен:
Когда двигатель работает, а напряжение питания >= (регулируемое) вольт и любая
(регулируемая) минутная блокировка закончена.
Контакт 1 (в качестве альтернативы обнаружению работы двигателя)
Конвертер также может быть включен с помощью переключателя или релейного контакта.
Включение:
Конвертер включен:
Если на входе контакта 1 >= 2 вольта, а напряжение питания >= (регулируемое) вольт и любое
блокирование закончено.
Важно при установке!
Базовые настройки
Перед началом эксплуатации должны быть выставлены следующие настройки:
Настройка
20 Выходное напряжение:
22 Максимальный ток на выходе
24 Уровень недостаточного
напряжения
8
ниже установленного порога, чтобы
Медленно мигает = конвертер выключен и заблокирован для
12 В – 12 В
14.4 В
60% тока подачи генератора автомобиля (макс.)
11.8 В – 12.2 В
24 В – 24 В 12 В – 24 В
28.8 В
23.8 В – 24.2 В 11.8 В – 12.2 В
Светодиод ВХОДА
конвертер мог
28.8 В
