Подключение

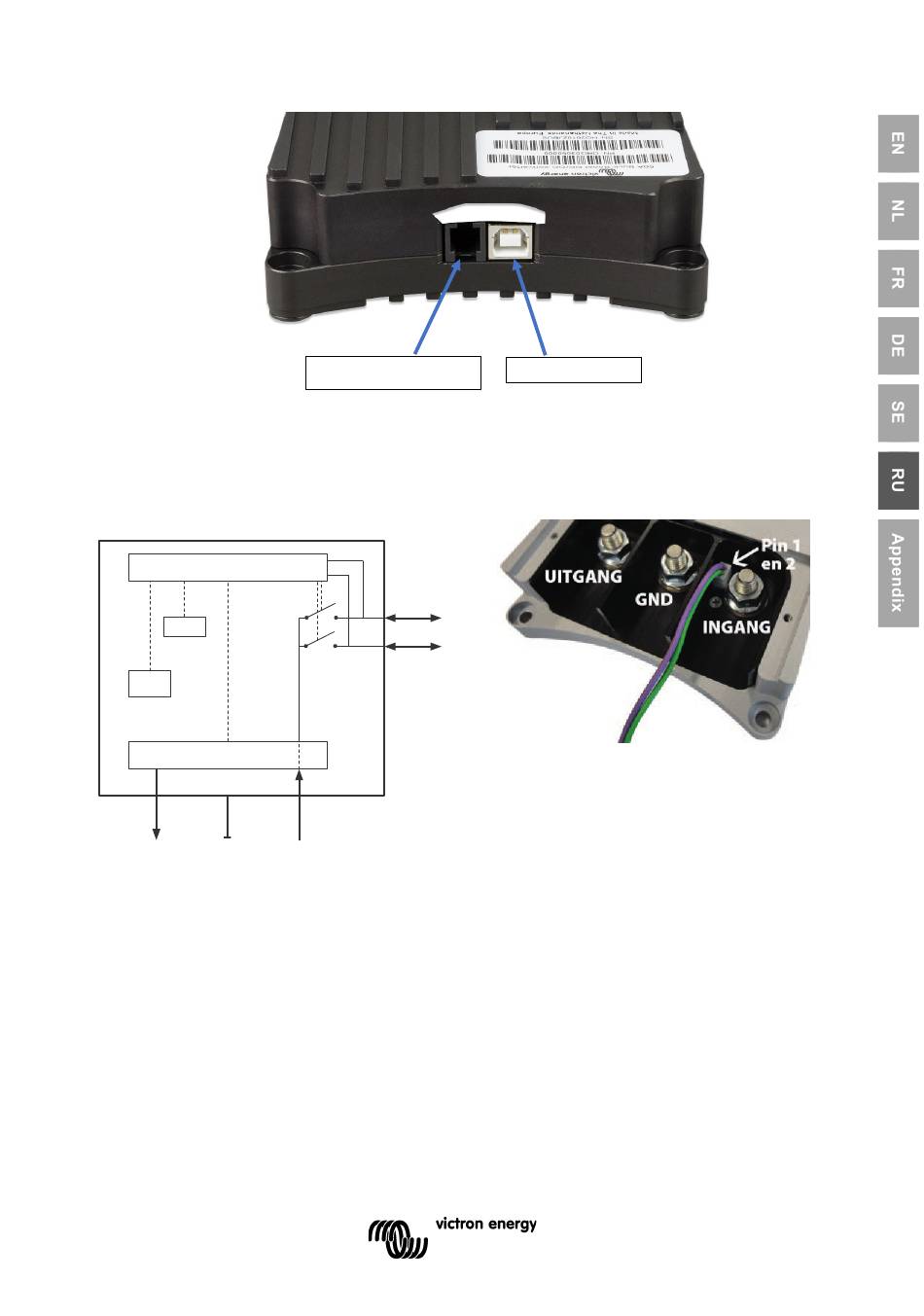

Упрощенная диаграмма:
Микроконтрол
темп
Датчик
3 оси
Buck/boost контроллеры
OUT
GND
Конвертерный
Заземление
выход
CAN.Bus соединения
Привод реле
1 вход/выход
2 вход/выход
IN
Конвертерный
вход
7
USB-соединения
Соединения:
OUT
GND
IN : Вход конвертера
батарея)
GND : GND (шасси)
OUT : Выход конвертера (дополнительная батарея)
Pin 1 : Вход/выход (пурпурный провод)
Pin 2 : Вход/выход (зеленый провод)
При использовании Контакта 1 или Контакта 2,
используйте резисторы, поставляемые для
обеспечения безопасности.
Больше не требуется в самых последних моделях
(узнаваемых по их ребристому корпусу).
IN
(генератор/стартерная
