Anslutning

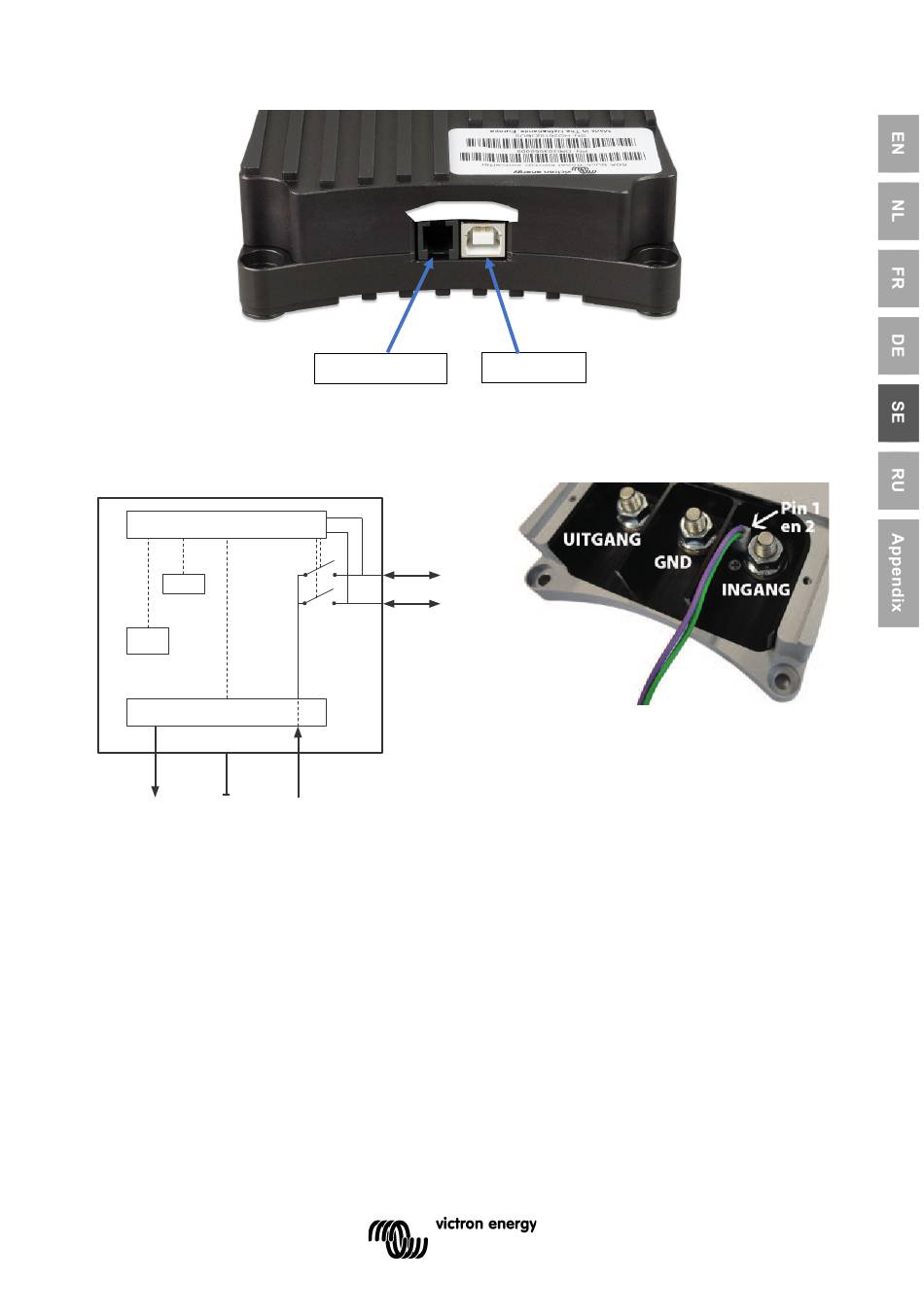

Förenklat diagram:
Mikroregulator
Tem
Sensor
3-axlad
Buck/boost-regulatorer
OUT
GND
Omvandlare
GND
utgång
CAN Bus-anslutning
Anslutningar:
Relädrivrutin
1
2
IN
Omvandlare
ingång
7
USB-anslutning
OUT
in/ut
in/ut
IN : Omvandlaringång (generator/startbatteri)
GND :GND (chassis)
UT :Omvandlarutgång (extra batteri)
Stift 1 : Ingång/utgång (lila kabel)
Stift 2 : Ingång/utgång (grön kabel)
Använd de medföljande resistorerna för att garantera
säkerheten när stift 1 eller stift 2 används.
Detta är inte längre nödvändigt i de senaste modellerna
(som känns igen på det räfflade höljet).
GND
IN
