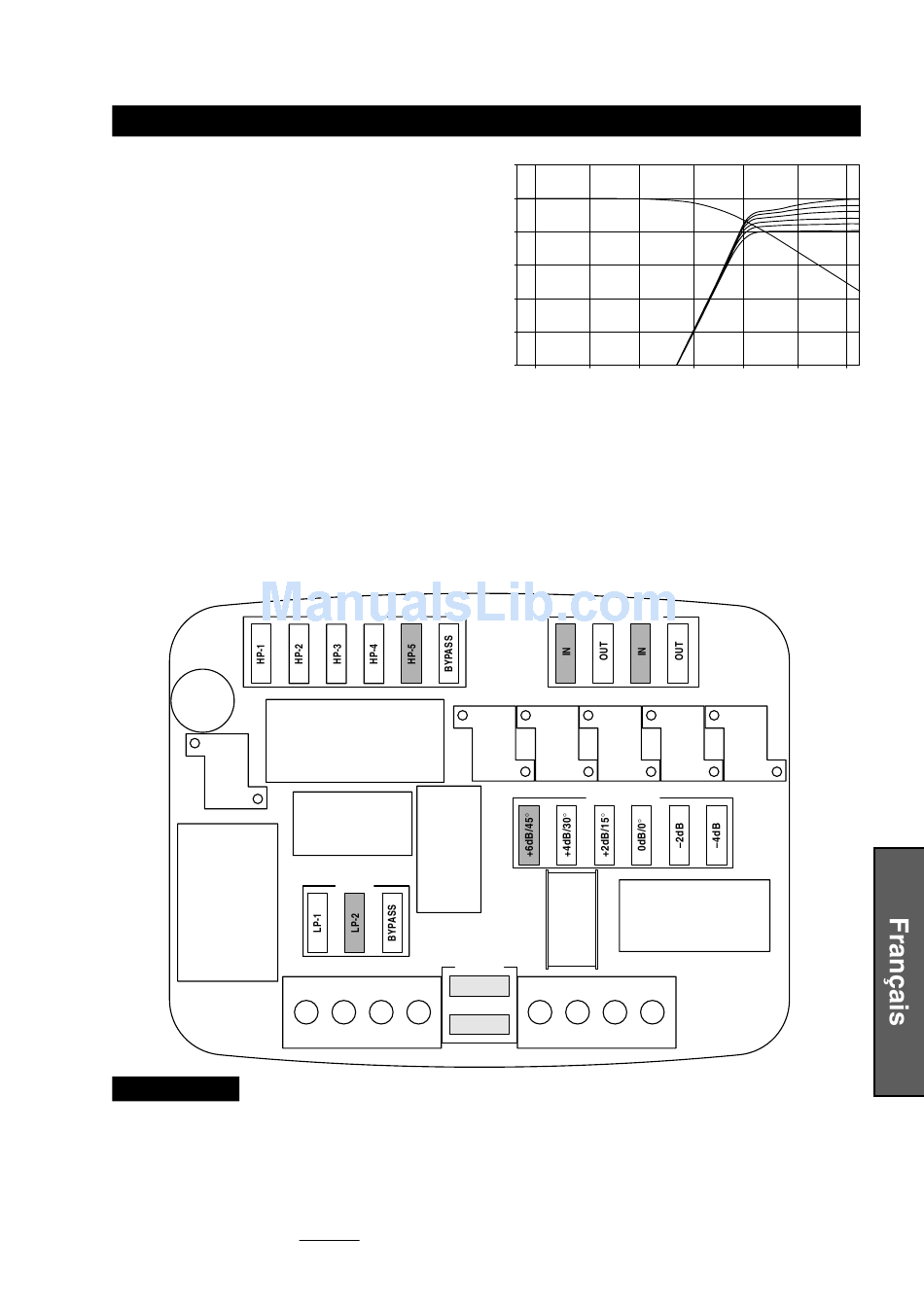

Réglage du cavalier du circuit
Type-3B : Dans des positions où la série
de composants est plus loin sur une sur-
face plane, l'angle d'écoute devient assez
extrême. Dans ce cas, la position de mon-
tage est considérée comme étant en dehors
de l'axe principal d'un angle d'environ 60-
70° et à une distance de 1,2 mètres des deux
amplificateurs par rapport à la personne qui
écoute. La liaison de phase est accomplie
par un filtre passe-haut 3
ficient Q relativement élevé sur le tweeter,
ce qui entraîne une pente de 12dB/oct. au
point de départ qui monte jusqu'à 18dB/oct.
en-dessous de 2kHz. Le passe-bas du
woofer est un semi-1
très progressive de 3-4dB/oct. Le résultat
est un point de croisement acoustique en-
tre les deux amplificateurs de 2,3kHz.
Remarques :
• Les cavaliers de niveau du tweeter soulignés sont les réglages recommandés pour cha-
que configuration, mais il est possible de désirer un réglage utilisateur.
• Les simulations de fonction de transfert illustrent uniquement l'effet du filtre sur le signal
d'entrée et ne représentent donc pas la véritable réponse de fréquence du système.
• Si l'on utilise des canaux d'amplification séparés (mode deux fils), les cavaliers de liaison
de signal appropriés doivent être retirés.
ème
ordre avec coef-
er
Ordre avec une pente
TW HP
WF LP
SPX—Z15M
SIGNAL
10
0
–10
–20
–30
–40
–50
2.0Hz 3.0Hz 100Hz 300Hz
TW PHASE
TW LEVEL
LINK
+
—
1.0kHz 3.0kHz 10kHz 30kHz
