Page 3
INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLEME. Le non-respect de cette précaution peut entraîner des blessures ou endommager l’appareil. Retourner l’appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.

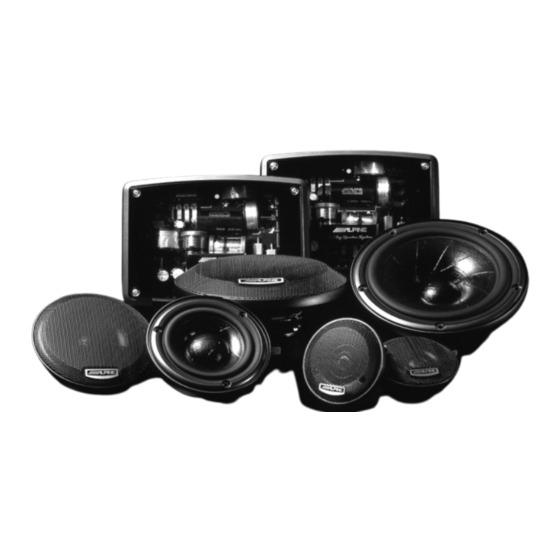

Parts List / Liste des pièces Woofer / Woofer English 1 Main Unit 5 Screw M4 x 12 2 Grille Ring 6 Screw ø4 x 19 3 Grille 7 Hexagonal 4 Adapter Ring Wrench Midrange / Haut-parleur médial English p Grille 8 Main Unit q Screw ø4 x 19 9 Grille Ring...
Woofer Installation / Installation du Woofer Installation without a grille / Installation sans grille Installation with a grille / Installation avec grille Installation with adapter rings / Installation avec bagues d’accouplement Speaker Wire Connections / Raccordement des fils d’enceinte Insert the speaker wires through the connection holes.
Midrange Installation / Installation du haut-parleur médial Installation without a grille / Installation sans grille Installation with a grille / Installation avec grille Speaker Wire Connections / Raccordement des fils d’enceinte Insert the speaker wires through the connection holes. / Insérer les fils d’enceinte dans les trous de raccordement.
Tweeter Installation / Installation du Tweeter Installation with springs / Installation avec ressorts Installation with a mounting cup (Installation from the front)/ Installation avec coupelle de montage (Installation par l’avant) Installation with fastening rings / Installation avec bagues de serrage Apply the supplied terminal cover to prevent short circuits from occurring when metallic...
Network Installation / Installation du circuit Note /Remarque: Do not install the Crossover network where it will be exposed to moisture such as under the floor mat or near the air conditioner. This may cause a malfunction./ Ne pas installer le circuit répartiteur dans un endroit où il sera exposé à l’humidité, comme sous la moquette ou près du climatiseur.
Network connections / Connexions du circuit Insert the signal link jumpers highlighted in gray firmly following each connection example. If the jumper is not connected properly as described, it might result in malfunction of amplifier. Insérez fermement les cavaliers de liaison de signal soulignés en gris en suivant chaque exemple de raccordement.
Jumper Group Function Although recommendations are made for the most common system types in the following pages, there are actually over 1000 unique and useful jumper combinations available for a wide variety of vehicles, installations and personal tastes. While this flexibility has obvious advantages, too many choices can also be confusing.
Page 13
MID HP/LP: As a selectable bandpass filter for the midrange, the net effect of this section is naturally linked to the selections made in the tweeter high-pass and woofer low-pass sections. Achieving the most phase coherent and flat summation possible requires controlling the amount of inherent phase shift of each filter, and is directly related to the selection of filter order, Q and cut-off frequency.
Page 14
Jumper Group Function WF-LP: While functioning as a low-pass filter for the woofer, this section also provides a wide degree of adjustments for optimizing performance and system integration. Since it is often difficult to position the woofer and midrange close together or at equal distances, it is critical to achieve phase linkage between them to avoid localization, image smear, poor staging, etc.
System Type 1 System Description With all three drivers mounted close together and equidistant to the listening position, this is surely the most favorable configuration for a component speaker system. Al- though such an installation may not often be practical in situations other than the demo- board, it is certainly possible given the custom fabrication techniques available today.
System Type 1 Network Jumper Setting Type-1A: Pathlength to the listening posi- tion is considered to be basically equal in this case (ideally 2-3m away), with relative on-axis positioning of all drivers. Phase link- age is accomplished with a low Q 2 high-pass filter on the tweeter, 1 pass and 4 Order high-pass on the...
Page 17
Network Jumper Setting Type-1B: While the mounting configuration is the same as Type-1A, this network set- ting provides a variation for when personal taste, positioning or vehicle acoustics neces- sitates more high frequency output from the midrange and tweeter. Rear deck installa- tion is one particular example where the extreme off-axis positioning will require such level compensation due to the natural roll-...
System Type 2 System Description As one of the more common applications, this installation type is the most likely to be accommodated by factory speaker locations to some degree, thus requiring the least amount of custom fabrication. However, due to the mounting arrangement and surface orientation, it also results in significant differences in distance and angle of all three drivers relative to the listener.
Network Jumper Setting Type-2A: For the tweeter in this case, pathlength from the listening position is con- sidered to be 85cm, at approximately 15- 20° off-axis. Located at a moderate vertical distance down from the tweeter and basi- cally flush to the panel, the midrange is 8.5cm farther away and presents a listening angle of about 40-50°.
Page 20
System Type 2 Network Jumper Setting Type-2B: Tweeter and midrange positioning are the same as in Type-2A, but the woofer is located farther forward. This results in a more extreme woofer listening angle of ap- proximately 70°, with a delay of 28cm rela- tive to the mid.
System Type 3 System Description Although the midrange and tweeter are mounted close together in this case, space limitations, aesthetics or practicality requires that the woofer be mounted separately. Utilizing the kick panel and door locations is the most common method, though it is certainly not the only one.
System Type 3 Network Jumper Setting Type-3A: Both midrange and tweeter are at the same distance and angle, while the woofer position is closer and fairly off-axis to the listening position. Therefore, the acoustic center of the woofer is considered to be the closest driver by approximately 18.5cm.
Page 23
Network Jumper Setting Type-3B: Despite the fact that the midrange and tweeter are mounted in the same plane and in close proximity, their orientation re- sults in the acoustic center of the midrange being farther away. Therefore, the midrange is considered to be 8.5cm farther than the tweeter, while the woofer is approximately 25cm closer than the midrange.
System Type 4 System Description In this system type, some level of external signal processing is available, allowing use of the network in a partially active mode. Although speakers may be mounted in a wide variety locations in this case, it is recommended that traditional techniques be used regarding both positioning and placement.
Page 25
Network Jumper Setting MID HP/LP WF LP Notes: • The +4dB/30° setting in the TW LEVEL jumper group bypasses all resistors in the tweeter section. • If separate channels of amplification are used (bi-wire or tri-wire mode), the appro- priate signal link jumpers must be removed. SPX–Z18T WF/MID MID/TW...
Page 27
été incompris ou négligé depuis si longtemps. C’est pour cette raison qu’Alpine a développé le concept de circuit répartiteur le plus avancé de l’histoire de l’audio automobile.
Page 28
Fonction de groupe cavalier Bien que les recommandations des pages qui suivent soient destinées aux types de système les plus communs, il y a en fait plus de 1000 combinaisons de cavaliers diffé- rentes et pratiques, disponibles pour une grande variété de véhicules, d’installations et de goûts personnels.
Page 29
MID HP/LP: Cette section fonctionnant comme un filtre passe-bande sélectionnable pour le haut- parleur médial, son effet de réseau est naturellement lié aux sélections faites dans les sections du filtre passe-haut du tweeter et du filtre passe-bas du woofer. Pour effectuer la combinaison ayant la meilleure phase cohérente et la plus transparente, il faut con- trôler la quantité...
Page 30
Fonction de groupe cavalier WF-LP: Lorsqu’elle fonctionne comme un filtre passe-bas pour le woofer, cette section offre également un grand degré de réglages pour l’optimisation des performances et de l’intégration du système. Puisqu’il est souvent difficile de placer le woofer et le haut- parleur médial près l’un de l’autre ou à...
Page 31
Type de système 1 Description du système Lorsque les trois amplificateurs sont montés proches les uns des autres et à égale distance de la position d’écoute, il s’agit certainement de la configuration la plus favora- ble pour un système. Bien que ce type d’installation ne soit pas souvent pratique si ce n’est sur le panneau de démonstration, elle est certainement possible étant donné...
Type de système 1 Réglage du cavalier du circuit Type-1A : La longueur de chemin jusqu’à la position d’écoute est supposée à peu près identique dans ce cas (2-3 m idéalement), avec un positionnement dans l’axe de tous les amplificateurs. La liaison de phase est accomplie par un filtre passe-haut 2 dre avec coefficient Q faible sur le tweeter, un filtre passe-bas de 1...
Page 33
Réglage du cavalier du circuit Type-1B : Tandis que la configuration de montage est la même que pour le Type-1A, ce type de circuit fournit une variation pour les cas où les goûts personnels, la position ou l’acoustique du véhicule nécessitent une plus grande sortie haute fréquence depuis le haut-parleur médial et le tweeter.
Page 34
Type de système 2 Description du système Etant l’une des applications les plus communes, ce type d’installation est celui qui a le plus de chances d’être utilisée lors du positionnement d’enceintes en usine, dans une certaine mesure, et cela demande alors moins de fabrication personnalisée.
Page 35
Réglage du cavalier du circuit Type-2A : Dans ce cas, pour le tweeter, la longueur du chemin depuis la position d’écoute est de 85cm, à environ 15-20° en dehors de l’axe principal. Situé à une dis- tance verticale modérée en dessous du tweeter et sur le même plan que le tableau de bord, le haut-parleur médial est 8,5 cm plus loin et présente un angle d’écoute...
Page 36
Type de système 2 Réglage du cavalier du circuit Type-2B : La position du tweeter et du haut- parleur médial est la même que dans le Type-2A, mais le woofer est situé plus loin vers l’avant. Cela entraîne un angle d’écoute du woofer plus extrême d’environ 70°, avec un retard de 28cm par rapport au haut- parleur médial.
Page 37
Type de système 3 Description du système Bien que le haut-parleur médial et le tweeter soient montés proches l’un de l’autre dans ce cas, les contraintes d’espace, l’esthétique et l’aspect pratique requièrent que le woofer soit monté séparément. Le panneau d’auvent et les portes sont les endroits de mon- tage les plus courants mais ce ne sont certainement pas les seules.
Page 38
Type de système 3 Réglage du cavalier du circuit Type-3A : Le haut-parleur médial et le tweeter sont à la même distance et au même angle tandis que le woofer est situé plus près et assez en dehors de l’axe de la position d’écoute.
Page 39
Réglage du cavalier du circuit Type-3B : Malgré le fait que le haut-parleur médial et le tweeter soient montés sur le même plan et à proximité l’un de l’autre, leur orientation fait que le centre acoustique du haut-parleur médial est plus loin. C’est pour- quoi il est considéré...
Page 40
Type de système 4 Description du système Dans ce type de système, un certain niveau de traitement de signal externe est dispo- nible, ce qui permet l’utilisation du circuit d’une manière partiellement active. Bien que les enceintes puissent être montées à de nombreux endroits, il est recommandé d’uti- liser les techniques traditionnelles en ce qui concerne le positionnement et le place- ment.
Page 41
Réglage du cavalier du circuit MID HP/LP WF LP Remarques : • Le réglage +4dB/30° dans le groupe cavalier TW LEVEL court-circuite tous les résistors dans la section du tweeter. • Si l’on utilise des canaux d’amplification séparés (mode deux ou trois fils), les cavaliers de liaison de signal appropriés doivent être retirés.
Specifications / Spécifications System Type Power Handling (peak/RMS) Impedance Frequency Response Net Weight Drivers General Speaker size Power Handling (RMS) Voice Coil Impedance (nom) Frequency Response (-10dB) Sensitivity (@ 2.83V/ 1m) Voice Coil Diameter Linear Excursion (Xmax) Mechanical Excursion (p- p) Mechanical Frame Material Magnetic Material...
