Bedienungsanleitung
Operating manual
Notice d'emploi
Gebruiksaanwijzing
Instrucciones de servicio
Οδηγίες χρήσεως
Istruzioni d'uso
      

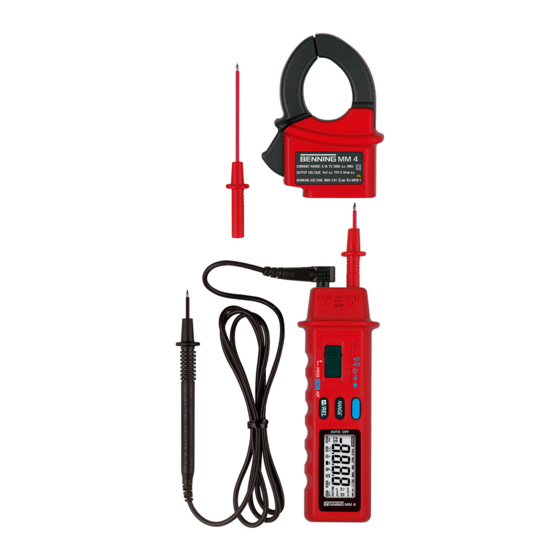

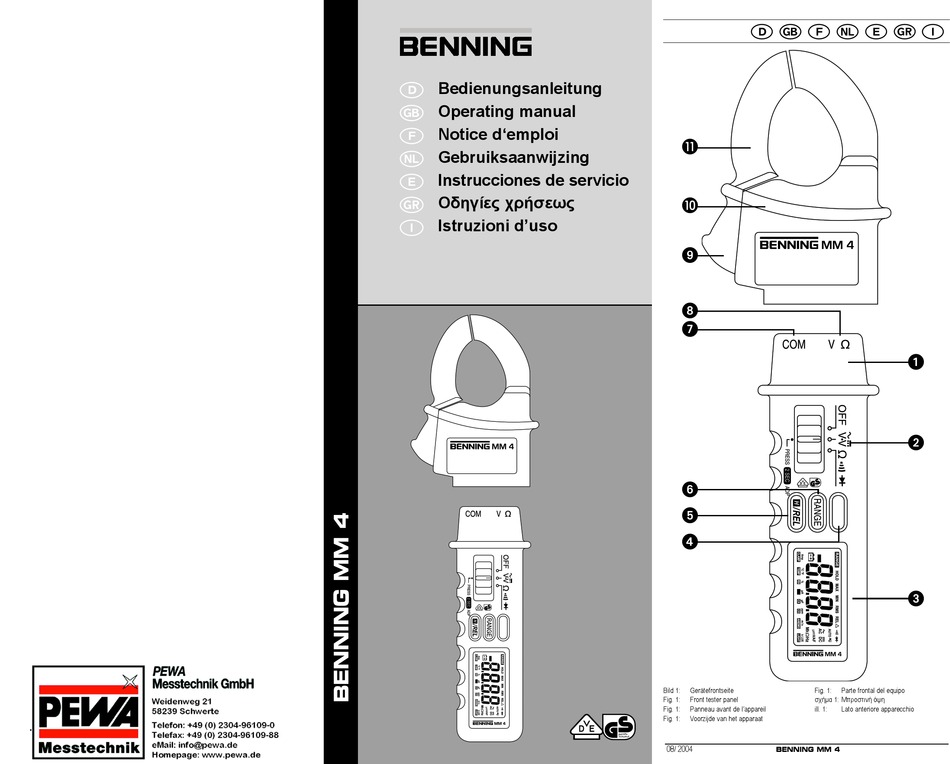

Bild 1:
Gerätefrontseite
Fig. 1:
Parte frontal del equipo
Fig. 1:
Front tester panel
σχήμα 1: Μπροστινή όψη
Fig. 1:
Panneau avant de l'appareil
ill. 1:
Lato anteriore apparecchio
Fig. 1:
Voorzijde van het apparaat
08/ 2004
BENNING MM 4
