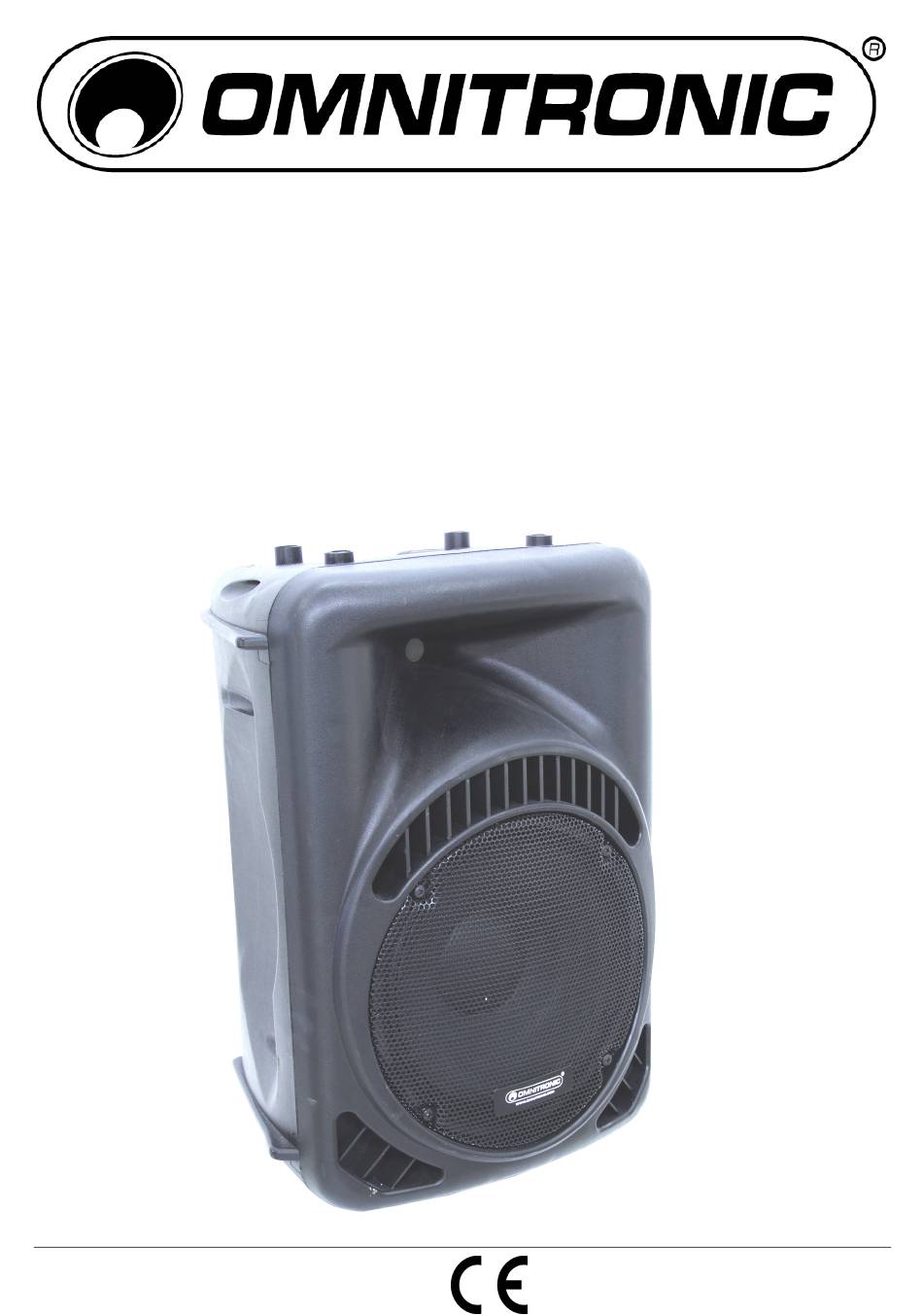

- Page 1 BEDIENUNGSANLEITUNG USER'S MANUAL Active Speaker-systems KPR-210A KPR-212A KPR-215A © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
CLEANING AND MAINTENANCE ......................... 31 Replacing the fuse ............................32 TECHNICAL SPECIFICATIONS........................32 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/32 11038692_V_1_1... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine OMNITRONIC Lautsprecherbox entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 LEBENSGEFAHR! Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits- hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden. Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss die Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden.
-
Page 5: Bestimmungsgemäße Verwendung
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf Minimum gestellt werden. - Page 6 Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z.
-
Page 7: Rechtliche Hinweise
Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen. Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden! Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend... -
Page 8: Inbetriebnahme
eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt schon lange vor dem Erreichen der Schmerzgrenze ein! Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll nicht bestritten werden. -
Page 9: Line In
Belegung Klinkenstecker: Symmetrischer 6,35 mm Unsymmetrischer 6,35 mm Mono-Klinkenstecker tereo -Klinkenstecker Tip = Tip = Signal (+) Plus-Phase (+) Ring = Minus-Phase (-) Sleeve = Masse / Schirm Sleeve = Masse / Schirm Ring Sleeve Sleeve Zugentlastung Zugentlastung Um einen Stereo-Klinkenstecker unsymme- trisch an zu schließen, müssen Ring und Sleeve gebrückt werden. -
Page 10: Installation
INSTALLATION Diese Lautsprecherbox darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungs- freien und feuerfesten Untergrund aufgestellt werden. Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe der Lautsprecherbox darf ohne zusätzliche Sicherungen niemals 100 cm überschreiten. -
Page 11: Überkopfmontage
Überkopfmontage Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu... -
Page 12: Stacking
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Stacking ACHTUNG! Diese Lautsprecherbox darf niemals auf eine andere Lautsprecherbox aufgestellt werden - Lebensgefahr durch herabstürzende Boxen! Diese Lautsprecherbox darf nur auf dem Boden oder einem geeigneten Bühnenelement etc. -
Page 13: Montage Auf Einem Stativ Bzw. Boxenhochständer
Eine Installation als Satellitensystem darf immer nur auf dem Boden aufgestellt werden! Der Installationsort einer solchen Installation muss immer so ausgewählt werden, dass sich keine Personen unter dem System befinden können! Achten Sie darauf, dass der entsprechende Bereich abgesperrt ist. Ein unbeabsichtigtes Bewegen des Systems muss verhindert werden - auch unter Brandbedingungen! Die Aufstellung ist nur auf tragfähigen Flächen zulässig. -
Page 14: Montage Auf Einer Wandhalterung
Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z.B. durch einen Ausgleichsfuß, zu schaffen. Das System darf niemals bewegt werden bevor das Topteil demontiert ist! Bei der Wahl des Installationsmaterials ist auf optimale Dimensionierung zu achten um optimale Sicherheit zu gewährleisten. -
Page 15: Fliegende Installation
Die Wandhalterung muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. -
Page 16: Reinigung Und Wartung
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Schalten Sie das Gerät ein. Warten Sie nach dem Einschalten der Lautsprecherbox 8 bis 10 Sekunden bis Sie den Lautstärkeregler aufdrehen, um Beschädigungen an den Lautsprechern zu verhindern. -
Page 17: Technische Daten
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss- leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN KPR-210A KPR-212A KPR-215A Spannungsver-... - Page 18 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 27.06.2006 © 18/32 11038692_V_1_1...
-
Page 19: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen an OMNITRONIC speaker-system. If you follow the instructions given in this manual, we are sure that you will enjoy this speaker-system for a long period of time. - Page 20 DANGER TO LIFE! A crashing speaker-system can cause deadly accidents. All safety instructions given in this manual must be observed. Please note that speaker-systems could move due to bass-beats and vibrations. Furthermore, unintended pushes from DJs, musicians or the audience present further risk. This is why the speaker-system must always be secured against moving or the respective area has to be blocked.
-
Page 21: Operating Determinations
CAUTION: Turn the speaker-system on last and off first! Keep away children and amateurs! HEALTH HAZARD! By operating amplifying systems, you can produce excessive sound pressure levels that may lead to permanent hearing loss. There are no serviceable parts inside the speaker-system. Maintenance and service operations are only to be carried out by authorized dealers. -
Page 22: Legal Instructions
For overhead use (mounting height >100 cm), always fix the speaker-system with an appropriate safety- rope. DANGER! This speaker-system must never be stacked – Danger to Life due to crashing speaker-systems! DANGER! This speaker-system must never be suspended – Danger to Life due to crashing speaker-systems! This speaker-system can be installed on top of a subwoofer (satellite system), on a speaker stand, an appropriate stand or an appropriate wall-mounting. -
Page 23: Information On Hearing Loss
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to use these. Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and excessive noise levels! Information on hearing loss More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music from portable cassette recorders and CD-players or discotheques. -
Page 24: Start-Up
In order to relax the hearing sufficiently, the noise level should not exceed 70 dB(A) for 10 hours. Higher noise levels during this relaxing period can prevent the relaxation and promote a permanent hearing damage (Tinitus) or hearing loss. Therefore: Whoever wants to maintain his hearing should use hearing protectors! START-UP This speaker-system is directly connected with the audio mixer. -
Page 25: Installation
Occupation jack plug: Balanced use of Unbalanced use of mono 1/4" jack plugs stereo 1/4" jack plugs Tip = Tip = Signal (+) hot (+) Ring = cold (-) Sleeve = Ground / Shield Sleeve = Ground / Shield Ring Sleeve Sleeve Strain relief clamp... -
Page 26: Overhead Rigging
In order to produce a clear sound, the speaker-systems should be installed in a way that they throw the sound over the audience‘s heads. A Full Range speaker-system should be installed at listeners‘ eye level. Please refer to the safety instructions under Installation. Loudspeaker combinations need to be installed bass-middle-high (from bottom to top). -
Page 27: Stacking
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the speaker-system. If you lack these qualifications, do not attempt the installation yourself, but instead use a professional structural rigger. -
Page 28: Satellite-Systems
Satellite-systems A satellite-system is a system where a speaker-system with flange is installed on top of a subwoofer. The satellite system must always provide enough stability. Satellite systems are only allowed if the subwoofer‘s weight is twice as much as the top speaker‘s weight. Further- more, the subwoofer‘s base surface must always be sufficiently dimensioned in relation to the top speaker in order to prevent tilting over. -
Page 29: Installation On A Wall-Mounting
The stand has to be installed out of the reach of people. An unintended movement of the load has to be avoided – also in case of fire! The installer is responsible for adhering to the carrying capacity given by the manufacturer, the safety requirements and the qualification of possible co-workers. -
Page 30: Suspended Installation
Before attaching the speaker-system, make sure that the installation area can hold a minimum point load of 10 times the installation‘s weight (e.g. 13 kg weight – 130 kg point load). The durability of the installation depends very much on the material used at the installation area (building material) such as wood, concrete, gas concrete, brick etc. -
Page 31: Operation
OPERATION Make sure that the available voltage is not higher than stated on the voltage selector before you connect the power cord. Connection with the mains Connect the device to the mains with the power-plug. The occupation of the connection-cables is as follows: Cable International Brown... -
Page 32: Replacing The Fuse
If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply cable available at your dealer. Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS KPR-210A KPR-212A KPR-215A Power supply:...
