HomeMatic HM-WDS40-TH-O Nstallation And Operating Manual

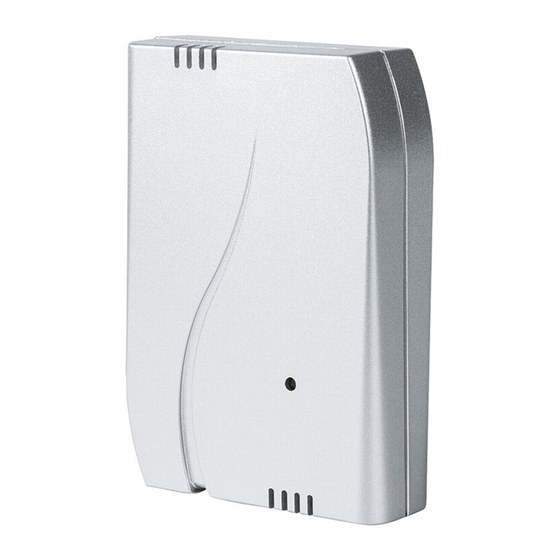

Inside radio-controlled temperature humidity sensor
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
D
Montage- und Bedienungsanleitung
Funk-Temperatur-/Feuchtesensor
innen (IT)
HM-WDS40-TH-O
Seite 4 - 15
GB
Installation and Operating Manual
Inside radio-controlled temperature
humidity sensor (IT)
HM-WDS40-TH-O
Page 16 - 27

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HM-WDS40-TH-O and is the answer not in the manual?

Questions and answers

Related Manuals for HomeMatic HM-WDS40-TH-O

Summary of Contents for HomeMatic HM-WDS40-TH-O

  • Page 1 Montage- und Bedienungsanleitung Funk-Temperatur-/Feuchtesensor innen (IT) HM-WDS40-TH-O Seite 4 - 15 Installation and Operating Manual Inside radio-controlled temperature humidity sensor (IT) HM-WDS40-TH-O Page 16 - 27...
  • Page 2 1. Ausgabe Deutsch 07/2007 Dokumentation © 2007 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustim- mung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, me- chanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
  • Page 3 1. English edition 07/2007 Documentation © 2007 eQ-3 Ltd., Hong Kong All rights reserved. No parts of this manual may be reproduced or processed in any form using elec- tronic, mechanical or chemical processes in part or in full without the prior explicit written permission of the publisher.

  • Page 4: Table Of Contents

    Funktion......6 Allgemeine Systeminformation zu HomeMatic. 8 Allgemeine Hinweise zum Funkbetrieb..9 Montage und Inbetriebnahme .

  • Page 5: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nach- schlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung.

  • Page 6: Funktion

    Funktion Funk-Sensoren übermitteln ihre Messdaten an die an sie angelernten HomeMatic-Komponenten. Dies können Anzeigeeinheiten, Aktoren oder die Home- Matic-Zentrale sein. Der Sensor übermittelt seine Daten nicht permanent sondern zyklisch in einem Intervall von zwischen 120 und 180 Sekunden. Der Funk-Temperatursensor WDS40-TH-I misst die Temperatur und die relative Luftfeuchte.
  • Page 7 (A) – Anlerntaste (B) – Aufhängeöse (C) – Batteriefachdeckel...

  • Page 8: Allgemeine Systeminformation Zu Homematic

    Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuersys- tems und arbeitet mit dem bidirektionalen BidCoS® Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktions-...

  • Page 9: Allgemeine Hinweise Zum Funkbetrieb

    Gegebenheiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com.

  • Page 10: Montage Und Inbetriebnahme

    Montage und Inbetriebnahme 6.1 Montage Sie können den Sensor unter Benutzung der Auf- hängeöse als Wandgerät montieren, oder ihn am gewünschten Einsatzort ablegen. 6.2 Batterien einlegen und wechseln 6.2.1 Batterien einlegen Nehmen Sie den Batteriefachdeckel (C) auf der Rückseite des Gerätes ab.

  • Page 11: Batterien Wechseln

    Legen Sie die Batterien polrichtig (siehe Polaritäts- markierung) in das Batteriefach (D) ein. 6.2.2 Batterien wechseln Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle! Die Batterien im Sensor haben eine begrenz- te Lebensdauer.

  • Page 12: Anlernen

    6.3 Anlernen Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Anlernen beginnen! Zum Anlernen müssen beide zu verknüpfende Geräte in den Anlernmodus gebracht werden. Die Anlerntaste (A) befindet sich auf der Vorderseite des Sensors. Bringen Sie zunächst den gewünschten Empfänger in den Anlernmodus und drücken Sie dann den Anlerntaster (A) am Sensor.

  • Page 13: Zurücksetzen In Den Auslieferungszustand

    Zurücksetzen in den Auslieferungszustand Zum Zurücksetzen des Geräts drücken Sie für min- destens 5s die Anlerntaste. Wartung und Reinigung Das Produkt ist für Sie bis auf einen eventuell erfor- derlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sau- beren, trockenen und fusselfreien Tuch.

  • Page 14: Technische Daten

    Technische Daten Temperaturbereich: -19,9 °C bis 79,9 °C Genauigkeit: ±0,8°C (10 – 40°C) Relative Luftfeuchte: 1-99% rH Genauigkeit: ±5 % (30% - 70% rH) Funkfrequenz: 868,3 MHz Typ. Freifeldreichweite: 300 m Stromversorgung: 2x LR06 (Mignon) Batterielebensdauer: bis zu 3 Jahre Schutzart: IP20 Gehäuse:...
  • Page 15 Entsorgungshinweis: Gerät nicht im Hausmüll entsorgen! Elektro- nische Geräte sind entsprechend der Richtlinie über Elektro- und Elektro- nik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
  • Page 16 Function......18 General system information on HomeMatic . . 20 General information on radio operation ..21 Installation and Start up .

  • Page 17: Information Concerning These Instructions

    Information concerning these instructions Read these instructions carefully before beginning operation with your HomeMatic components. Keep the instructions handy for later consultation! Please hand-over the operating manual as well when you hand-over the device to other persons for use. Symbols used: Attention! This indicates a hazard.

  • Page 18: Function

    Function Radio-controlled sensors transfer the measurement data to the HomeMatic components that they are taught for. These can be display units, actuators or the Home- Matic Center. The sensor transfers its data cyclically in intervals of between 120 and 180 seconds.
  • Page 19 (A) – Teach button (B) – Mounting eyelet (C) – Battery cabinet cover...

  • Page 20: General System Information On Homematic

    General system information on HomeMatic This device is a part of the HomeMatic home control system and works with the bidirectional BidCoS® wireless protocol. All devices are delivered in a standard configuration. The functionality of the device can also be con- figured with a programming device and software.

  • Page 21: General Information On Radio Operation

    Hereby eQ-3 Entwicklung GmbH, declares that this device conforms with the essential require- ments and other relevant regulations of Directive 1999/5/EC. The full declaration of conformity is provided under www.HomeMatic.com.

  • Page 22: Installation And Start Up

    Installation and start up 6.1 Installation You can install the sensor as a wall-mounted device using the mounting eyelet or you can set it on any desired surface. 6.2 Installing and changing batteries 6.2.1 Installing batteries Remove the battery cabinet cover (C) on the back of the device.

  • Page 23: Changing Batteries

    Insert the batteries into the battery cabinet (D) en- suring proper polarity (see polarity marks). 6.2.2 Changing batteries Caution! Danger of explosion if battery is replaced improperly. Used batteries are not to be disposed of with the house-hold waste! Please dispose them at your local battery collection point! The batteries in the sensor have a limited lifetime.

  • Page 24: Teaching

    6.3 Teaching Please read this section completely before starting with any teaching! The two devices to be connected are set to teach mode for teaching. The teach button (A) is located on the front of the sensor. Put the desired receiver into teach mode and then press the teach button (A) on the sensor.

  • Page 25: Resetting To Factory Status

    Resetting to factory status To reset the device, press the teach button for at least 5 seconds. Maintenance and cleaning The product is maintenance-free besides possibly requiring a battery change. Maintenance or repairs are only to be done by trained professionals. Clean the product using a soft, clean, dry and lint-free cloth.

  • Page 26: Technical Specifications

    Technical specifications Temperature range: -19.9 °C to 79.9 °C Accuracy: ±0.8°C (10 – 40°C) Relative humidity: 1-99% rH Accuracy: ±5 % (30% - 70% rH) Radio frequency: 868.3 MHz Typ. outdoor range: 300 m Power supply: 2x LR06 (Mignon) Battery lifetime: up to 3 years Protection type: IP20...
  • Page 27 Instructions for disposal: Do not dispose off the device as part of household garbage! Electronic devices are to be disposed ofin accordance with the guide- lines concerning electrical and electronic devices via the local collecting point for old electronic devices. The CE sign is a free trade sign addressed exclusively to the authorities and does not include any warranty of any properties.
  • Page 28 eQ-3 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.com...
