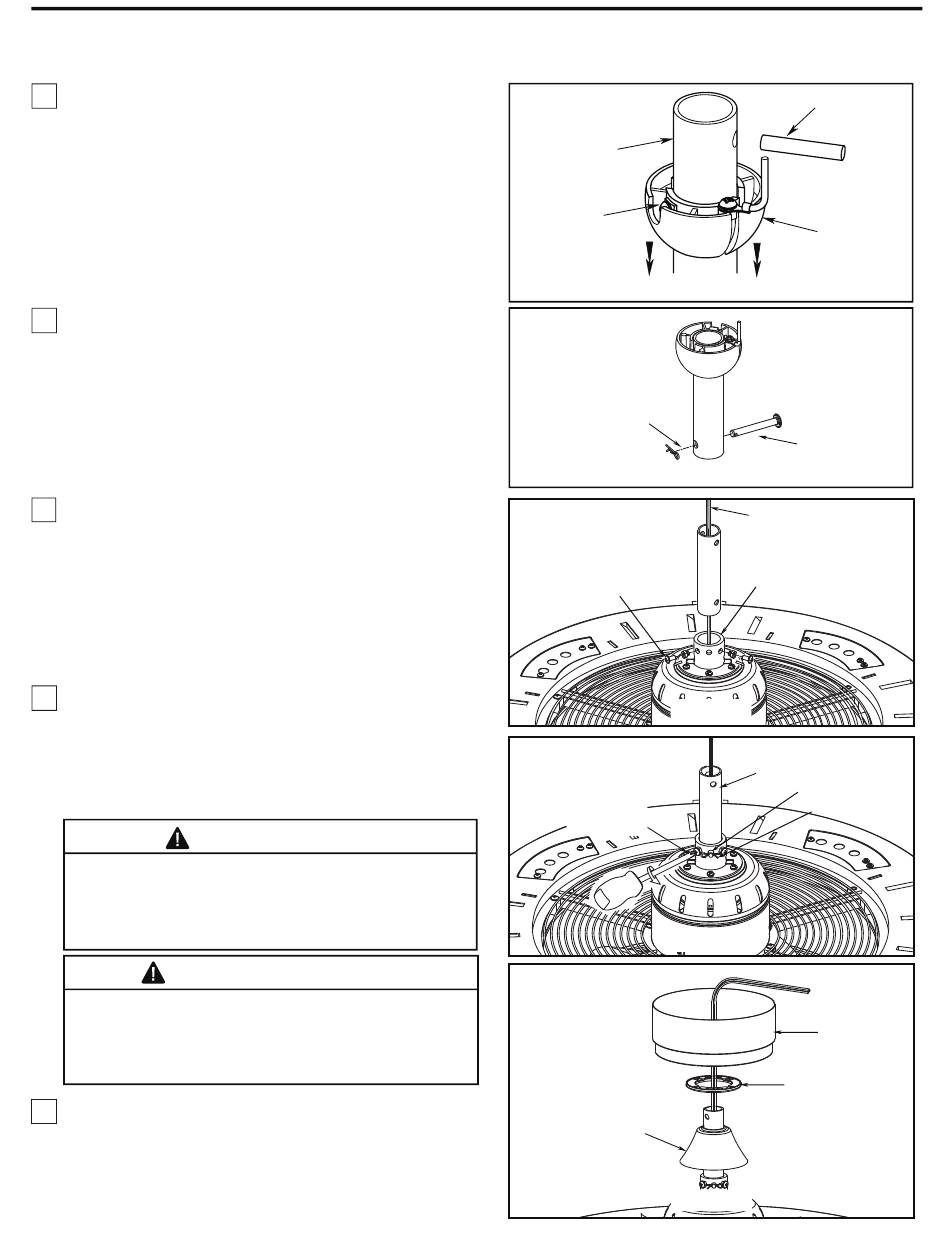

Fanimation BECKWITH FP7964BOB Manual page 25

1. Extraiga la pieza de la bola colgante de la unidad
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 6
(Figura 1).
2 Retire el clip de horquilla y pasador de horquilla de .
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
3. Afloje los dos tornillos de fijación del soporte del
barral de soporte para techo a través de la varilla.
Lntroduzca los cables de color negro, blanco y azu
cables y cable de seguridad a través de la varilla.
(Figura 3)
4. Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije los dos tornillos de presión y las
tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)
ADVERTENCIA
Es fundamental que instale correctamente el
pasadorde horquilla en el soporte de la varilla, y que
ajustefirmemente los tornillos de fijación y las
tuercas. El incumplimiento de dicho paso podría hacer
que el ventilador se caiga.
AVERTISSEMENT
Il est crucial que l'axe à épaulement dans le support de
la tige de suspension descendante soit correctement
installé. Le ventilateur risque de tomber si vous ne
vérifiez pas que l'axe et la pince de retenue sont
correctement installés.
5. Pase los cables a través de la cubierta de unión del
motor, la cubierta para el tornillo y el capuchón.
(Figura 5)
Cómo ensamblar el ventilador de techo
Bola para colgar
Tornillo
de fijación
Pasador
Tornillo de
fijación (2)
Tornillo de
fijación (2)
Cubierta de
unión del motor
25
Pasador
Ranura de la
bola colgante
Figura 1
Pasador de
horquilla
Figura 2
Negro, Blanco y Azul Cables
y cable de seguridad
Bola para colgar
Figura 3
Bola para colgar
Pasador de
horquilla
Pasador
Figura 4
Capuchón
de techo
la cubierta del
tornillo de la base
Figura 5
