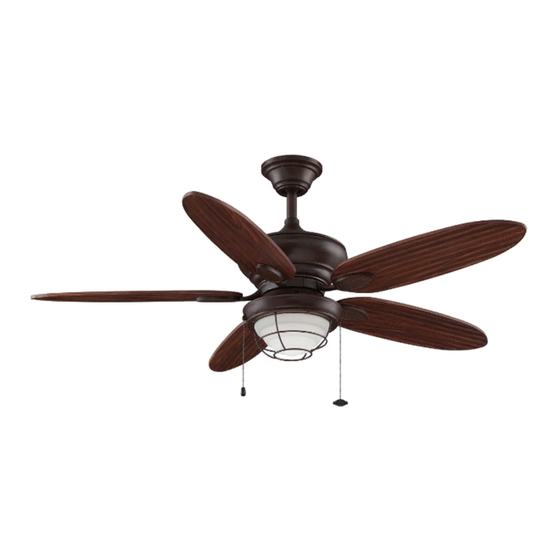

The Kaya
Ceiling Fan
Wet Location Model
Net Weight 23.13 lbs (10.49 kg)
Model No. FP7963**
OWNER'S MANUAL
READ AND SAVE THESE INSTRUCTIONS

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Kaya FP7963 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Fanimation Kaya FP7963 Series

Summary of Contents for Fanimation Kaya FP7963 Series

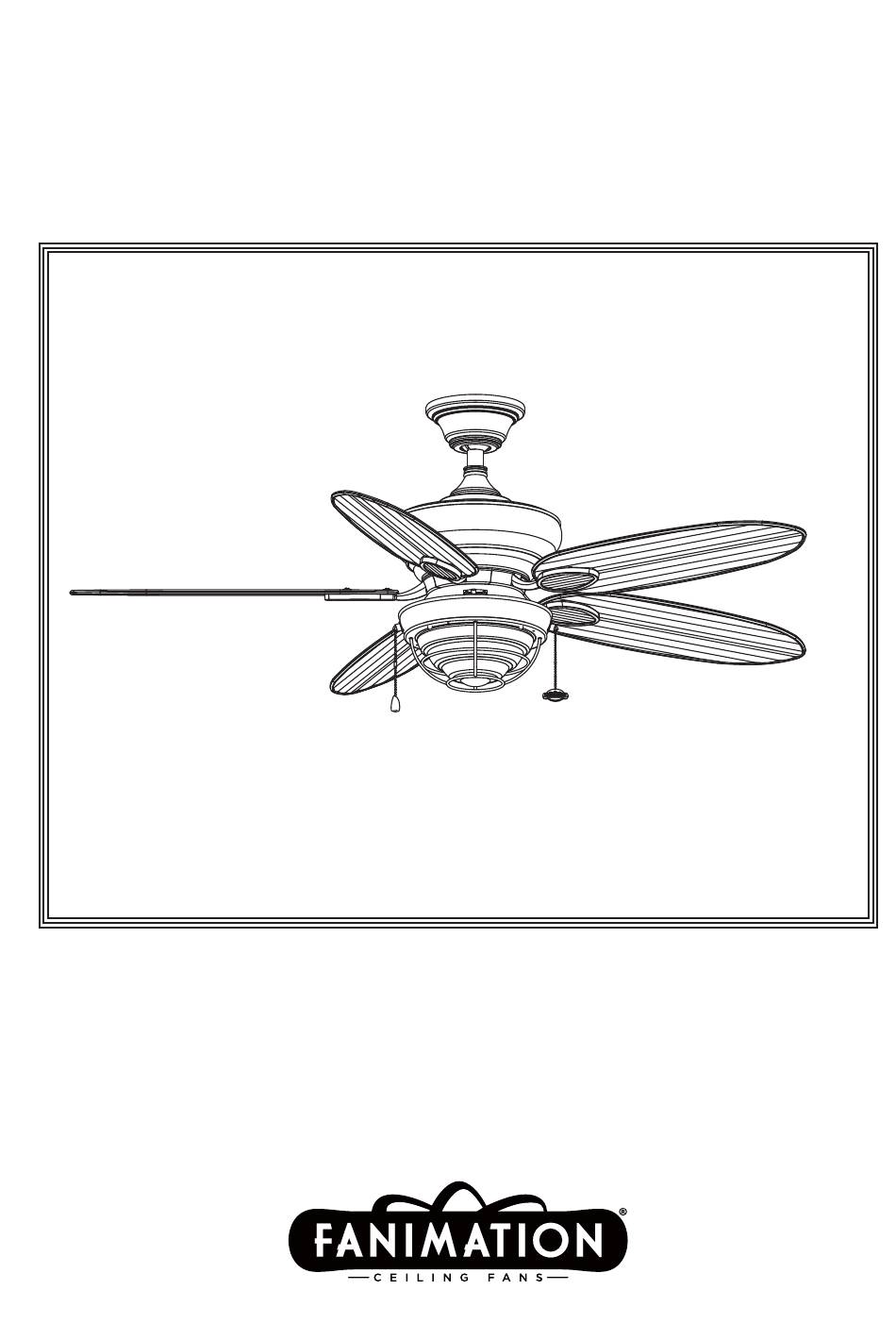

  • Page 1 ™ The Kaya Ceiling Fan Wet Location Model Net Weight 23.13 lbs (10.49 kg) Model No. FP7963** OWNER’S MANUAL READ AND SAVE THESE INSTRUCTIONS...

  • Page 2: Table Of Contents

    Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac- company authorized returns and must be sent freight prepaid to Fanimation.

  • Page 3: Unpacking Instructions

    Light Fitter Assembly Fanimation. Substitution of parts or accessories not (blade to blade holder) designated for use with this product by Fanimation could result in personal injury or property damage. Contact Trim Ring Assembly your retail store for missing or damaged parts.

  • Page 4: Energy Ef Cient Use Of Ceiling Fans

    8 - 9 feet above the floor for optimal airflow. Consult your down into the occupied space.Remember to adjust your Fanimation Retailer for optional mounting accessories. thermostat when using your ceiling fan - additional energy and dollar savings could be realized with this simple step! Turn Off When Not in the Room Ceiling fans cool people, not rooms.
  • Page 5 Electrical and Structural Requirements (Continued) No blocking (Figure 3) Paired with a deep box, this hanger is meant to span CEILING JOIST between two joists and takes the place of wooden blocking. WARNING To reduce the risk of fire, electrical shock, or personal injury, mount fan to outlet box marked acceptable for fan support of 15.88 kg (35 lbs) or less.

  • Page 6: How To Assemble Your Ceiling Fan

    How to Assemble Your Ceiling Fan 1. Remove the hanger ball portion from the downrod/ hanger ball assembly by loosening the set screw in the hanger ball until the ball falls freely down the downrod. Remove the pin from the downrod, then remove the Downrod hanger ball.
  • Page 7 How to Assemble Your Ceiling Fan (continued) 6. Route wires through Motor Coupling Cover, Canopy Screw Cover and Ceiling Canopy. (Figure 6) Ceiling Canopy Canopy Screw Cover Motor Coupling Cover Figure 6 7. Reinstall the hanger ball on the downrod as follows. Route the three 80 in.

  • Page 8: How To Hang Your Ceiling Fan

    How to Hang Your Ceiling Fan WARNING To avoid possible fire or shock, be sure electricity is turned off at the main fuse box before hanging. MAIN FUSE BOX (Figure 9) Figure 9 NOTE: If you are not sure if the outlet box is grounded, contact a licensed electrician for advice, as it must be CEILING grounded for safe operation.

  • Page 9: How To Wire Your Ceiling Fan

    How to Wire Your Ceiling Fan WARNING To avoid possible fire or shock, be sure electricity is turned off at the main fuse box before hanging. MAIN FUSE BOX (Figure 13) Figure 13 1. Connect the green grounding lead from the hanger BLACK FAN WIRE ball and the green grounding lead from the hanger...

  • Page 10: How To Assemble The Blades

    Installing the Canopy Housing (continued) Securely attach and tighten the canopy screw cover over the shoulder screws in the hanger bracket utilizing the keyslot twist-lock feature. (Figrue 17) Canopy Screw Cover Figure 17 How to Assemble the Blades 1. Position the blade over the blade holder with 3/16 -24 x 10 mm threaded posts showing.

  • Page 11: How To Assemble The Light Kit

    How to Assemble the Light Kit 1. Remove one of the three screws in the motor Motor Assembly assembly. Slightly loosen the remaining two screws. Assemble the light fitter assembly to the motor assembly using the two key slots. Replace the third screw and securely tighten all three screws.
  • Page 12 How to Assemble the Light Kit (continued) 5. Insert light bulb into socket plate assembly. (Figure 24) Socket Plate Assembly Bulb Figure 24 6. Secure the glass to socket plate assembly by twisting in a clockwise direction. Do not over-tighten. (Figure 25) Socket Plate Assembly Glass...

  • Page 13: How To Operate Your Ceiling Fan

    How to Operate Your Ceiling Fan 1. Check the operation of the fan by gently pulling on the fan chain coupler. (Figue 29) Fan Pull Chain Operating Sequence Pull High Medium Pull Pull Pull Figure 29 2. Check the operation of the light by gently pulling on the light kit chain coupler.

  • Page 14: Trouble Shooting

    6. Fan blades out of balance. 6. Balance blades using balance kit provided in hardware bag. 1. If possible, consider using a longer 4.NOT ENOUGH AIR downrod (not included, you can buy MOVEMENT the longer downrod from fanimation.com).

  • Page 15: Parts List

    Parts List Model No. FP7963** Reference # Description Part # Hanger Bracket Assembly AP255BL Hanger Ball/Downrod Assembly ADR1-45** Canopy P809501** Canopy Screw Cover Assembly AP260** Motor Coupling Cover Assembly AP796310** Fan Motor Assembly AMA7963** Light Fitter Assembly AP796303** Blade Holder Set AP796314** AP796305** Blade Set...

  • Page 16: Exploded-View Drawing

    The Kaya ™ Model FP7963** Exploded-View Figure 1 NOTE: The illustration shown is not to scale or its actual con guration may vary. Product/parts are subject to change without notice.
  • Page 17 10983 Bennett Parkway Zionsville, IN 46077 (888) 567-2055 FAX (866) 482-5215 Outside U.S. call (317) 733-4113 Visit Our Website @ www.fanimation.com Copyright 2013 Fanimation 2013/08 V.01...
  • Page 18 ™ The Kaya Ventilador de techo Mojado Modelo Peso neto 10.49 kg (23.13 lbs) Modelo N.º FPS7963** MANUAL DEL PROPIETARIO LEA Y GUARDE ESTAS INSTRUCCIONES...
  • Page 19 GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional.

  • Page 20: Instrucciones Para El Desempaque

    – Tornillo serrado con arandela indicados por Fanimation específicamente para el mismo. La capuchón sustitución de piezas o accesoriosque Fanimationno designó (aspas a soporte de aspas ) para usar con este producto podría ocasionar lesiones...

  • Page 21: Requisitos Eléctricos Y Estructurales

    óptimo. del reloj. Esto produce una suave corriente ascendente, Consulte en su tienda minorista de Fanimation para que obliga al aire cálido que se acumula cerca del techo a obtener accesorios de montaje opcionales.
  • Page 22 Requisitos eléctricos y estructurales (cont.) No bloqueo (Figura 3) Vigas del Conectado a una caja de distribución eléctrica, este colgador techo sirve para abarcar el espacio entre dos vigas y ocupar el lugar de bloqueo de la madera. ADVERTENCIA Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, fije el ventilador a la caja de distribución eléctrica marcada como aceptable para soporte de ventilador de 15,88kg (35lb).
  • Page 23 Cómo ensamblar el ventilador de techo Extraiga la pieza de la bola colgante de la unidad Pasador de la bola colgante / varilla aflojando el tornillo de presión de la bola colgante hasta que la bola se Bola para colgar libere de la varilla.
  • Page 24 Cómo ensamblar el ventilador de techo (cont.) Pase los cables a través de la cubierta de unión del motor, la cubierta para el tornillo y el capuchón. (Figura 6) Capuchón de techo la cubierta del tornillo de la base Cubierta de unión del motor Figura 6 Vuelva a colocar la semiesfera en el barral como...
  • Page 25 Cómo colgar el ventilador de techo ADVERTENCIA Para evitar una posible descarga eléctrica, asegúrese de cortar la alimentación eléctrica de la caja de PRINC IPAL CAJA DE fusibles principal antes de colgar el ventilador. FUSIBLES (Figura 9) NOTA: Si no está seguro de si la caja de salida tiene Figura 9 conexión a tierra, pida consejo a un electricista certificado, ya que debe tener conexión a tierra para...
  • Page 26 Cómo realizar la instalación eléctrica del ventilador de techo ADVERTENCIA Para evitar una posible descarga eléctrica, asegúrese de cortar la alimentación eléctrica de la caja de PRINCIPAL CAJA DE fusibles principal antes de colgar el ventilador. FUSIBLES (Figura 13) Figura 13 1.

  • Page 27: Cómo Ensamblar El Aspas

    Instalación de la cubierta del capuchón (cont.) 2. Coloque y ajuste firmemente la cubierta para el tornillo de la base sobre los tornillos de reborde de la abrazadera para colgar mediante el mecanismo de seguro por giro del chavetero. (Figura 17) Cubierta para el tornillo del capuchón...

  • Page 28: Cómo Ensamblar Los Kit Luz

    Cómo ensamblar los kit de luz 1. Extraiga uno de los tres tornillos del en la unidad Unidad del motor del motor. Afloje levemente los otros dos tornillos. Instale la unidad del colocador de iluminación dos ranuras principales de la placa de conexión. Vuelva a colocar el tercer tornillo y asegure los tres tornillos.
  • Page 29 Cómo ensamblar los kit de luz (cont.) 5. Introduzca la bombilla en la conexión. (Figura 24) Ensamble de la placa del portalámpara Bombilla Figura 24 Asegure el vidrio en la unidad de la placa de luz girándolo en el sentido de las agujas del reloj y sin apretar demasiado.

  • Page 30: Mantenimiento

    Cómo utilizar su ventilador de techo 1. Verifique el funcionamiento del ventilador tirando levemente de la cadena de encendido/apagado para el control de la velocidad. (Figura 29) Secuencia de funcionamiento de la cadena del tirador 1.ª tirada Alta Media 2.ª tirada 3.ª...

  • Page 31: Solución De Problemas

    2 por la 4, o la 2 por la 5. 4. NO HAY SUFICIENTE Si es posible, considere el uso de un barral más largo. Por ejemplo (no incluido, usted puede comprar el MOVIMIENTO DE AIRE tiempo de la vara hacia abajo fanimation.com)

  • Page 32: Lista De Piezas

    Lista de piezas Modelos N.° FP7963** Pieza # N.° Descripción N.° de Ref. Unidad del soporte de suspensión ADR1 Unidad del barral/de la semiesfera Capuchón de techo Cubierta para el tornillo del capuchón Cubierta de unión del motor Unidad del motor del ventilad Unidad del colocador de iluminación Juego de soporte de aspas Juego de aspas...

  • Page 33: Plano De Despiece

    The Kaya ™ Modelo FP7963** Despiece Figura 1 NOTA: la ilustración que se muestra no está hecha a...
  • Page 34 10983 Bennett Parkway Zionsville, IN 46077 Llame sin cargo al (888) 567-2055 FAX (866) 482-5215 Desde fuera de los EE.UU., llame al (317) 733-4113 Visite nuestro sitio Web en www.fanimation.com Copyright 2013 Fanimation 2013/08 V.01...
