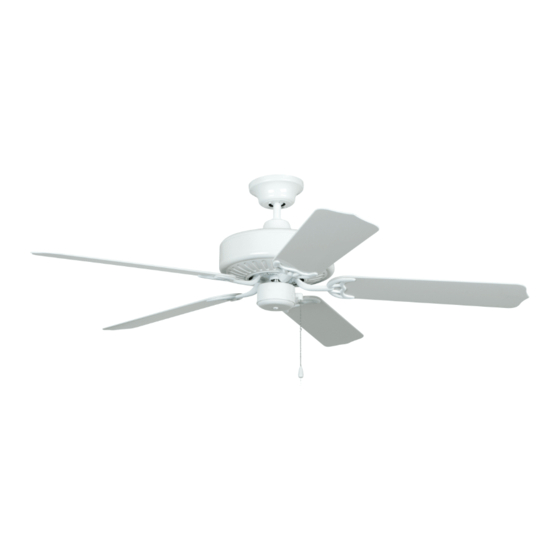

Craftmade END52-5P Installation Manual

Hide thumbs

Table of Contents

Available languages

Quick Links

Download this manual

Enduro

Installation Guide

For Model:

END52_5P

LISTED

For

Wet Location

E192641

net weight of fan: 17.21 lb (7.8 kg)

READ THESE INSTRUCTIONS

AND SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the END52-5P and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade END52-5P

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Enduro Installation Guide For Model: END52_5P Table of Contents: Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure inches that the hanging location allows the blades a 7 feet (76cm) clearance of 7ft. (2.13m) from the floor and 30in. (2.13m) (76cm) from any wall or obstruction. This fan is suitable for room sizes up to 400 square 12ft.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. set screw stop pin Remove hanging ball from downrod provided by loosening set screw on hanging ball. Lower hanging ball and remove stop pin and then slide hanging ball hanging ball off of the downrod. [Refer to diagram 1.] diagram 1 Loosen yoke set screws and nuts at top of motor...
Page 6 5. Fan Assembly. (cont.) weatherproof hanging Remove electrical tape from electrical wiring ball cover and thread each of the wires through a different hole in the weatherproof hanging electrical wiring ball cover. Pull weatherproof hanging ball cover down securely over hanging ball (on downrod).
Page 7: Wiring
6. Wiring. WARNING: Turn off circuit breakers to current fixture ground white supply wire from breaker panel and be sure switch is turned to the (green or bare) OFF position. black supply wire CAUTION: Be sure outlet box is properly grounded and that a ground wire (GREEN or Bare) is present.
Page 8: Blade Assembly
8. Blade Assembly. WARNING: To reduce the risk of serious bodily injury, DO NOT use power tools to assemble the motor housing blades. If screws are overtightened, blades may crack and break. Time Saver: Washers for blade screws can be set on each blade screw prior to installing blades.
Page 9: Troubleshooting
Problem: Fan wobbles. RETURN FAN MOTOR ONLY, shipping prepaid, to Solutions: Craftmade Industries. We will repair or ship purchaser a 1. Use the balancing kit provided in one of the replacement motor and Craftmade will pay the return shipping cost.
Page 10 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Enduro Guía de instalación Para modelo: END52_5P Índice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje. Pág. 3 Ensamblaje del ventilador.
Page 11 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 12 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 13 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, asegurarse de que el lugar en donde va a colgar el ventilador le 76cm permite un espacio libre de 2,13m (7 pies) entre las 2,13m pulg.) puntas de las aspas y el piso y 76cm (30 pulg.) entre las (7 pies)
Page 14 5. Ensamblaje del ventilador. tornillo de fijación perno de tope Quitar la bola que sirve para colgar del tubo provisto aflojando el tornillo de fijación de la bola que sirve para colgar. Bajar la bola que sirve para colgar y sacar el perno de tope y luego quitar la bola que sirve bola que para colgar deslizándola.
Page 15 5. Ensamblaje del ventilador. (cont.) cubierta a prueba de Quitar la cinta aisladora del cableado y la intemperie para la pasar un cable por cada agujero en la bola que sirve para colgar cubierta a prueba de la intemperie para la bola que sirve para colgar.
Page 16 6. Instalación eléctrica. ADVERTENCIA: Apagar los cortacircuitos en el panel de electricidad que suplen corriente a la caja de salida y asegurarse de que el interruptor de luz esté APAGADO. alambre conductor blanco toma de tierra (verde o pelada) PRECAUCIÓN: Asegurarse de que la caja de salida esté alambre conductor negro conectada a tierra como es debido y que exista un conductor a tierra (VERDE o...
Page 17 8. Colocación de las aspas. ADVERTENCIA: Para reducir el riesgo de lesiones bastidor corporales graves, NO utilizar herramientas eléctricas para del motor ensamblar las aspas. Si aprieta demasiado los tornillos, las aspas podrían agrietarse y quebrarse. Para ahorrar tiempo: Se pueden poner las arandelas en los tornillos y arandelas tornillos que son para las aspas antes de colocar las aspas.
Page 18 Problema: El ventilador no funciona. debido a defectos en los materiales o trabajo manual. Soluciones: Comunicarse con el Servicio al cliente de CRAFTMADE al 1. Inspeccionar el interruptor de pared del 1-800-486-4892 para acordar el reenvío del ventilador. Devolver el ventilador, con los gastos de envío ventilador.
