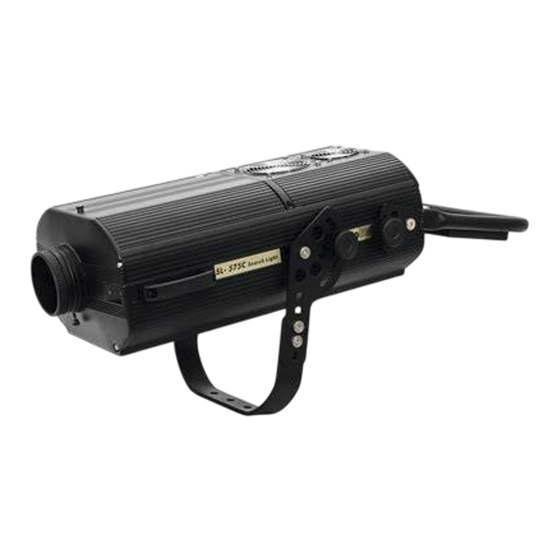

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL SL-575C Follow Spot © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer 51787340 This user manual is valid for the article number 51787340 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00054421.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE SL-575C entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. LEBENSGEFAHR! Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen! Der Aufbau entspricht der Schutzklasse I.
-
Page 5: Bestimmungsgemässe Verwendung
Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich! Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! -
Page 6: Gerätebeschreibung
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. - Page 7 (9) DMX-Aus- gangsbuchse (10) DMX-Eingangs- buchse (11) Kontroll-LEDs (12) DIP-Schalter (13) Sicherungshalter (14) Netzschalter (15) Netzanschluss Control Panel: (16) Strobe-/Dimmer-Fader (17) Iris-Fader (18) Rainbow-Fader (19) Strobe-/Dimmer-Wahlschalter (20) Dimmer 100%-Taste (21) Iris Full-Open-Taste (22) Farbtasten (23) Rainbow-/Fixed-Colors-Wahlschalter 7/28 00054421.DOC, Version 1.0...
-
Page 8: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine HMI 575 SFc-10 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Page 9: Überkopfmontage
Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 10: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil. Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. -
Page 11: Adressierung Des Gerätes
Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. -
Page 12: Anschluss Ans Netz
Anschluss ans Netz LEBENSGEFAHR! Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen! Um das Gerät ans Netz anzuschließen, müssen Sie zuvor einen Schutzkontakt-Stecker an die Netzleitung anbringen. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün... -
Page 13: Dmx-Protokoll
DMX-Protokoll Steuerkanal 1 - Iris Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Allmähliche Einstellung des Durchmessers von Min. nach Max. Steuerkanal 2 - Farbrad Lineare Farbänderung gemäß der Bewegung des Reglers. Sie können den Farbwechsler an jeder gewünschten Position anhalten. Zwischen 128 und 255 dreht sich der Farbwechsler ständig - der so genannte Rainbow-Effekt entsteht. -
Page 14: Sicherungswechsel
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. -
Page 15: Technische Daten
Mindestabstand zum angestrahlten Objekt: Sicherung: T 6,3 A, 250 V Zubehör: OMNILUX OBA 575 95V/575W SFc-10 5600K Best.-Nr. 89301008 EUROLITE STW-200A Kurbelstativ 200cm Alu Best.-Nr. 60000850 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 03.08.2010 © 15/28 00054421.DOC, Version 1.0... -
Page 16: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE SL-575C. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 17 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. DANGER TO LIFE! The electric connection must only be carried out by a qualified electrician! This device falls under protection-class I.
-
Page 18: Operating Determinations
HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a follow spot designed for professional use on stages, in discotheques, theatres etc. This product is only allowed to be operated with an alternating current of max. -
Page 19: Description Of The Device
Never remove the serial barcode from the device as this would make the guarantee void. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, lamp explosion, crash etc. - Page 20 (9) DMX-Out socket (10) DMX-In socket (11) Control LEDs (12) DIP-switches (13) Fuseholder (14) Power switch (15) Power supply Control Panel: (16) Strobe/dimmer fader (17) Iris fader (18) Rainbow fader (19) Strobe/dimmer selector (20) Dimmer 100% button (21) Iris full open button (22) Color buttons (23) Rainbow/fixed color selector 20/28...
-
Page 21: Installation
INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one HMI 575 SFc-10 lamp. The lamp must only be changed when wearing appropriate protective clothing (protection glasses, protection gloves, helmet with sight, leather apron). -
Page 22: Overhead Rigging
Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 23: Dmx-512 Connection / Connection Between Fixtures
You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Page 24: Addressing
Occupation of the XLR-connection: If you are using controllers with this occupation, you can connect the DMX-output of the controller directly with the DMX-input of the first fixture in the DMX-chain. If you wish to connect DMX-controllers with other XLR-outputs, you need to use adapter-cables. Building a serial DMX-chain: Connect the DMX-output of the first fixture in the DMX-chain with the DMX-input of the next fixture. -
Page 25: Connection With The Mains
Connection with the mains DANGER TO LIFE! The electric connection must only be carried out by a qualified electrician! In order to connect the device to the mains, you have to install a power-plug. The occupation of the connection-cables is as follows: Cable International Brown... -
Page 26: Dmx-Protocol
DMX-protocol Control-channel 1 - Iris Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Min. diameter to max. diameter Control-channel 2 - Color-wheel Linear color change following the movement of the slider. In this way you can stop the colour-wheel in any position. Between 128 and 255, the color-wheel rotates continuously the so-called "Rainbow"... -
Page 27: Replacing The Fuse
CAUTION! The lens has to be replaced when it is obviously damaged, so that its function is impaired, e. g. due to cracks or deep scratches! The objective lens will require weekly cleaning as smoke-fluid tends to building up residues, reducing the light-output very quickly. -
Page 28: Technical Specifications
Min.distance to lighted object: Fuse: T 6.3 A, 250 V Accessory: OMNILUX OBA 575 95V/575W SFc-10 5600K No. 89301008 EUROLITE STW-200A Winch-driven stand200cm No. 60000850 Please note: Every information is subject to change without prior notice. 03.08.2010 © 28/28 00054421.DOC, Version 1.0...
