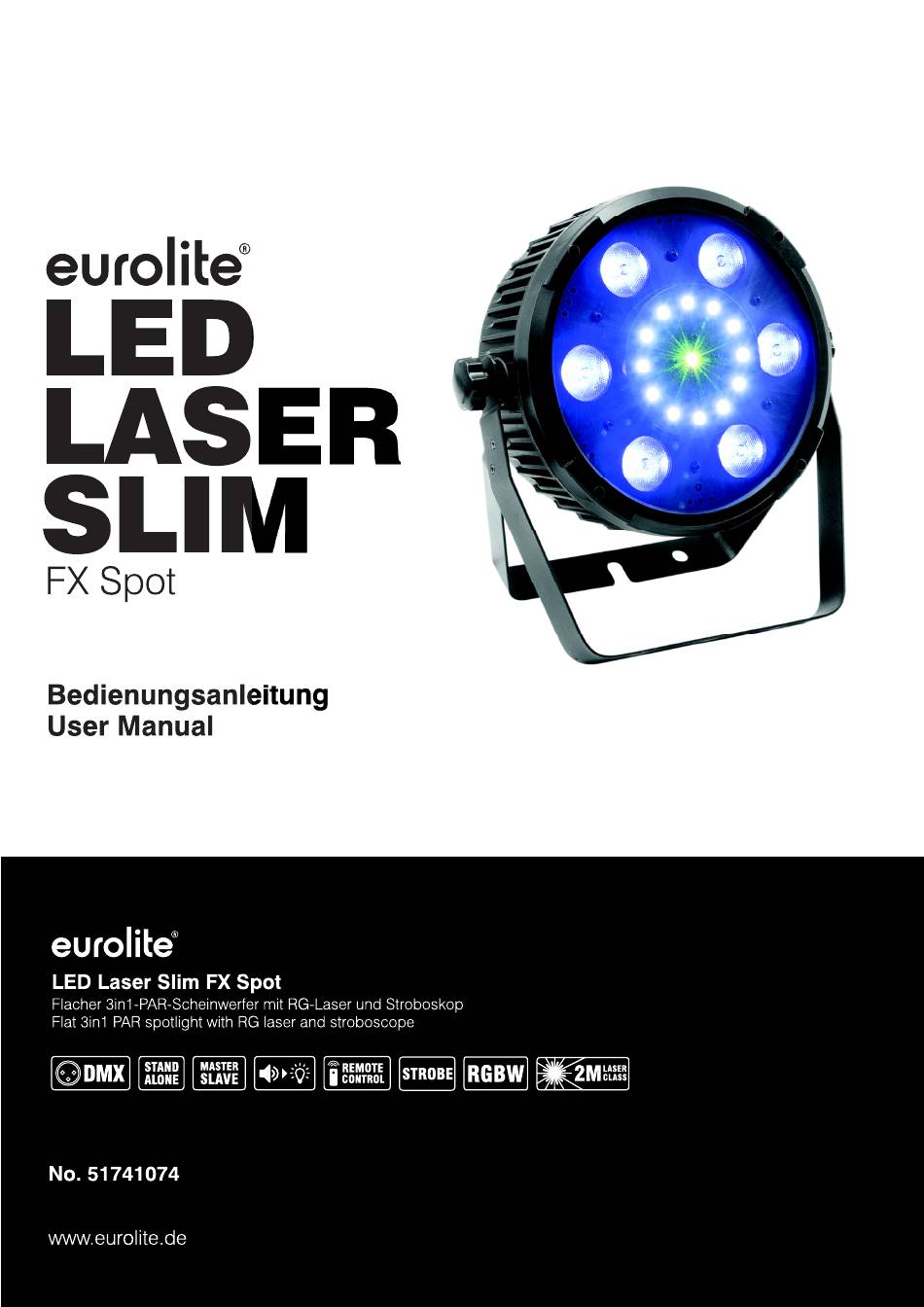

EuroLite LED Laser Slim FX Spot User Manual
  1. Manuals
  2. Brands
  3. EuroLite Manuals
  4. DJ Equipment
  5. LED Laser Slim FX Spot
  6. User manual
EuroLite LED Laser Slim FX Spot User Manual

EuroLite LED Laser Slim FX Spot User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED Laser Slim FX Spot and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED Laser Slim FX Spot

Summary of Contents for EuroLite LED Laser Slim FX Spot

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51741074 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/34 00111909, Version 1.0...

  • Page 3: Einführung

    • Stufenlose Farbmischung, Farbwechsel, Farbüberblendung, Dimmer und Strobe-Effekt • Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige • Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich •...

  • Page 4: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Laserprojektor, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Page 6: Umweltschutz

    Wichtige Hinweise für Lasergeräte GEFAHR! Nicht in den Laserstrahl blicken. Den Laserstrahl nicht mit optischen Instrumenten wie Lupen oder Ferngläsern betrachten. Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen. Alle Schutzmaßnahmen für den sicheren Betrieb dieses Lasers müssen unbedingt eingehalten werden. Unbedingt einzuhaltende Schutzmaßnahmen •...

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG RGBW-LEDs Bedientasten Infrarotsensor für die Fernbedienung (10) Mikrofon Laseraustrittsöffnung (11) Fangseilöse Strobe-LEDs (12) Sicherungshalter Feststellschraube (13) Netzanschluss DMX-Eingang (14) Netzdurchschleifausgang DMX-Ausgang (15) Montagebügel Display INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

  • Page 8: Anschlüsse

    Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Hängebügel, stellen die gewünschte Neigung ein und ziehen die Schrauben wieder fest an. Überprüfen Sie, ob sich Spiegelkugeln, glänzende Oberflächen etc. im Strahlungsbereich des Lasers befinden. Entfernen Sie vorsichtshalber spiegelnde Gegenstände aus dem Strahlungsbereich bzw. decken Sie sie ab.

  • Page 9: Bedienung

    Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Page 10: Standalone-Betrieb

    Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen verschiedene 7 Showprogramme zur Verfügung, die mit einer einstellbaren Geschwindigkeit ablaufen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Auto anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie das gewünschte Showprogramm mit den Tasten UP und DOWN. Bestätigen Sie mit der Taste ENTER.

  • Page 11: Fernbedienung

    Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLAV anzeigt.

  • Page 12: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 14 Steuerkanäle. Es kann aber auch in einen Modus mit 2, 3, 4, 6, oder 10 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden.
  • Page 13 Funktionen im DMX-Betrieb 2-Kanal-Modus Kanal Wert Funktion Master-Dimmer 000 – 255 Gesamthelligkeit 0-100% RGBW-LEDs 000 – 009 Keine Funktion 010 – 019 020 – 029 Grün 030 – 039 Blau 040 – 049 Weiß 050 – 059 Gelb 060 – 069 Magenta 070 –...
  • Page 14 020 – 029 Grün 030 – 039 Blau 040 – 049 Weiß 050 – 059 Gelb 060 – 069 Magenta 070 – 079 Cyan 080 – 089 Dunkelorange 090 – 099 Grüngelb 100 – 109 Lachs 110 – 119 Türkis 120 –...
  • Page 15 190 – 199 Kaltweiß 200 – 255 Warmweiß 000 – 009 Keine Funktion 010 – 019 Gruppe 1 an 020 – 029 Gruppe 2 an 030 – 039 Gruppe 3 an 040 – 049 Gruppe 1 + 2 an Strobe-LEDs 050 –...
  • Page 16 100 – 109 Lachs 110 – 119 Türkis 120 – 129 Hellgrün 130 – 139 Orange 140 – 149 Strohgelb 150 – 159 Lavendel 160 – 169 Hellblau 170 – 179 Dunkelblau 180 – 189 Pink 190 – 199 Kaltweiß 200 –...

  • Page 17: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Page 18: Technische Daten

    Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz Best.-Nr. 58010341 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr.

  • Page 19: Introduction

    • Stepless color blend, color change, color fade, dimmer and strobe effect • Addressing and setting via control panel with 4-digit LED display • Convenient wireless control via included IR remote control EUROLITE IR-7 • Sound-control via built-in microphone with adjustable microphone sensitivity •...

  • Page 20: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is a laser projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 21 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 50°C during use. Avoid contact by persons and materials. •...

  • Page 22: Protecting The Environment

    Important information for laser products DANGER! Avoid direct eye exposure. Never view directly with optical instruments (e.g. magnifying lens or telescope). Laser radiation can cause eye damage and/or skin damage. All protective measures for a safe operation of this laser must be applied. Safety measures which must be observed •...

  • Page 23: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) RGBW LEDs (9) Operation buttons (2) Infrared sensor for the remote control (10) Microphone (11) Safety eyelet Laser output aperture (4) Strobe LEDs (12) Fuse holder (5) Fixation screw (13) Power input (6) DMX input (14) Power feed-through output (7) DMX output (15) Mounting brackets...

  • Page 24: Connections

    Make sure not to point the laser beams at highly reflective surfaces such as mirror balls, windows and shiny objects. As a precaution, remove or cover up highly reflective objects in order to avoid laser reflections. After installation, the device requires inspections periodically to prevent the possibility of rot, deformation and looseness.

  • Page 25: Operation

    The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller.

  • Page 26: Stand-Alone Mode

    Stand-alone mode Automatic mode In automatic mode, 7 show programs are available that run at an adjustable speed. Press the MENU button so many times until Auto is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to select the desired show program. Confirm with the ENTER button.

  • Page 27: Remote Control

    Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes.

  • Page 28: Dmx Operation

    DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 14 control channels. However, it can also be switched to a mode with 2, 3, 4, 6, or 10 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set for the first DMX channel.
  • Page 29 Functions in DMX mode 2-channel mode Channel Value Function Master dimmer 000 – 255 Total brightness 0-100% RGBW LEDs 000 – 009 No function 010 – 019 020 – 029 Green Blue 030 – 039 White 040 – 049 Yellow 050 –...
  • Page 30 6-channel mode Channel Value Function Master dimmer 000 – 255 Total brightness 0-100% RGBW LEDs 000 – 009 No function Strobe effect 010 – 255 Strobe, slow > fast RGBW LEDs 000 – 009 No function 010 – 019 Green 020 –...
  • Page 31 Dark orange 080 – 089 Green yellow 090 – 099 Salmon 100 – 109 Turquoise 110 – 119 Light green 120 – 129 Orange 130 – 139 Straw 140 – 149 Lavender 150 – 159 Light blue 160 – 169 Dark blue 170 –...
  • Page 32 000 – 255 White 0-100% 000 – 009 No function 010 – 019 Green 020 – 029 Blue 030 – 039 White 040 – 049 Yellow 050 – 059 Magenta 060 – 069 Cyan 070 – 079 Dark orange 080 – 089 Green yellow 090 –...

  • Page 33: Cleaning And Maintenance

    EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE TPC-10 Coupler, black No. 59006858 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE Safety Bond A 3x600mm up to 5kg, black No. 58010341 EUROLITE DMX cable XLR 3pin 3m bk No.
  • Page 34 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00111909 Version 1.0 Publ. 05/12/2017...
