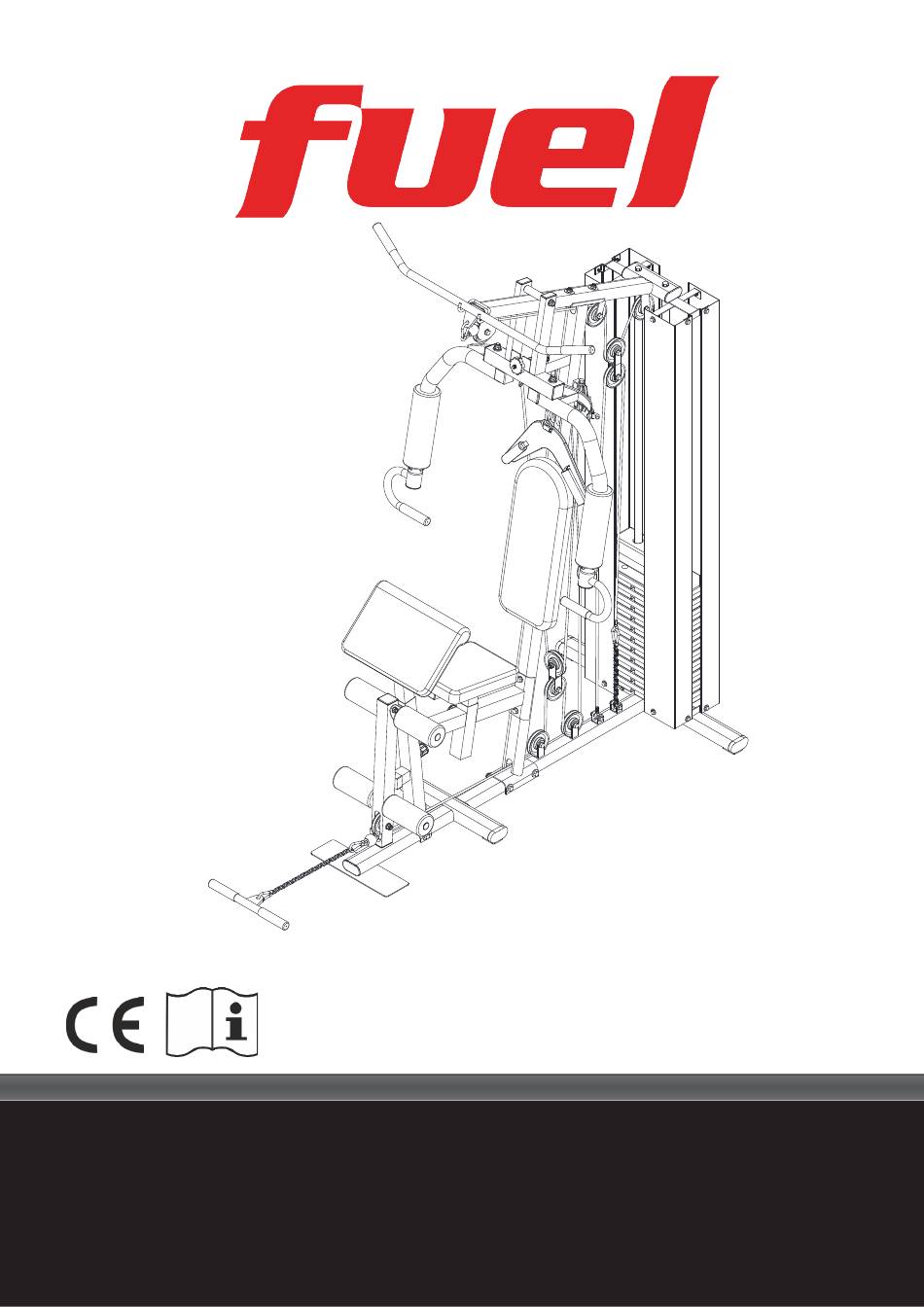

KS 100
WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in
diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät
einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
WARNING! This device is only intended for home use in accordance with the instructions in this user manual.
Read it carefully before using the appliance and keep the manual for future use.
DE
Benutzerhandbuch (Seite 2)
GB
User manual (page 19)
1
Art. F-57251

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KS 100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fuel KS 100

Summary of Contents for Fuel KS 100

  • Page 1 KS 100 Benutzerhandbuch (Seite 2) User manual (page 19) Art. F-57251 WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.

  • Page 2: Table Of Contents

    INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE............3 MONTAGEANLEITUNG.................. 4 EXPLOSIONSZEICHNUNG................14 TEILELISTE....................15 TECHNISCHE DATEN..................17 GARANTIE...................... 17 ACHTUNG! Dieses Gerät ist für den privaten Gebrauch in Innenräumen vorgesehen. Jedwede andersartige Benutzung führt zum Verlust der Garantie und kann darüber hinaus ernsthafte Verletzungen oder Beschädigungen nach sich ziehen. Sportliches Training kann die Gesundheit gefährden.

  • Page 3: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Sehr geehrter Kunde, lesen Sie auf jeden Fall diese Anleitung komplett durch, bevor Sie Ihr Gerät zusammen- bauen oder benutzen. Sie enthält wichtige Informationen hinsichtlich Ihrer Sicherheit. Beachten Sie folgende Sicherheitshinweise: 1. Halten Sie Kinder und Haustiere fern von dem Trainingsgerät. Lassen Sie Kinder niemals unbeaufsichtigt allein in einem Raum mit dem Gerät.

  • Page 4: Montageanleitung

    MONTAGEANLEITUNG Vor dem Aufbau - Stellen Sie sicher, dass ausreichend Freiraum um das Gerät herum vorhanden ist. - Prüfen Sie, ob alle benötigten Teile vorhanden sind. Evtl. sind schon einige Teile vormontiert. Bauen Sie das Gerät mit mindestens 2 Personen auf! Schritt 1: 1.
  • Page 5 Schritt 2: 1. Führen Sie 11 Gewichtsplatten (36) auf die Gewichtsführungen (17). 2. Schieben Sie die Buchse (40) auf die Lochstange (18) und befestigen Sie sie mit dem Pin (38) beim ersten Loch. 3. Führen Sie nun die Lochstange (18) durch die Bohrungen der Gewichte (36). 4.
  • Page 6 Schritt 3: 1. Befestigen Sie den oberen Träger (24) mit 2 Schrauben M8x15 (77) an den Gewichtsführungen (17). 2. Verbinden Sie die Vertikalstütze (10) mit dem Hauptrahmen (1) mittels 2 Schrauben M10x105 (67), 4 Unterlegscheiben 10mm (80) und 2 Muttern M10 (86). 3.
  • Page 7 Schritt 4: 69 80 80 86 1. Montieren Sie die Sitzstütze (7) mit 2 Schrauben M10X60mm (72), 4 Unterlegscheiben 10mm (80) und 2 Muttern M10 (86) an der Vertikalstütze (10). 2. Die vordere Stütze (4) wird mit 1 Schraube M10X60mm (72), 2 Unterlegscheiben 10mm (80) und 1 Mutter M10 (86) an der Sitzstütze (7) montiert.
  • Page 8 Schritt 5: 79 85 56 84 22 HINWEIS: Die Laufbuchsen (klein/41) und (groß/42) wurden in der oberen Strebe (9) und dem rechten und linken Butterflyarm (11/12) vormontiert. 1. Der Pressrahmen (8) wird mit 1 Schraube M12X155mm (66), 2 Unterlegscheiben 12mm (79) und 1 Mutter M12 (85) an der oberen Strebe (9) montiert.
  • Page 9 Schritt 6: 1. Setzen Sie 2 Rollenhalter (16) in den Beincurler (3) und die vordere Stütze (4) ein. 2. Setzen Sie die 4 Polsterrollen (29) auf die Rollenhalter (16). 3. Bringen Sie nun die Rückenlehne (27) mit 2 Schrauben M8x55mm (75) und 2 Unterlegscheiben 8mm (82) an der Vertikalstütze (10) an.
  • Page 10 Schritt 7: NO.2 NO.1 NO.14&16 NO.4 NO.3&13 NO.11 80 73 34 1 NO.10&12 82 76 NO.9 NO.6 NO.7 NO.8&15 NO.5 80 73 80 86...
  • Page 11 14&16 1. Installation des oberen Kabelzugs (43): - Führen Sie den oberen Kabelzug (43) entlang der oberen Strebe (9) in der Nut der Kabelrolle (50). - Befestigen Sie die Kabelrollen No.1&2&4 (50) mit je 1 Schraube M10x45 (73), 2 Unterlegscheiben 10mm (80) und 1 Mutter M10 (86) an der oberen Strebe (9).
  • Page 12 2. Installation des Butterfly-Kabelzugs (44): - Befestigen Sie beide Enden des Buttefly-Kabelzugs (44) mit 2 Kunststoffabdeckungen (63) am rechten und linken Butterflyarm (11&12). - Befestigen Sie die Kabelrollen No. 14&16 (50) mit 2 Schrauben M10x45 (73), 4 Unterlegscheiben 10mm (80) und 2 Muttern M10 (86) an den beiden Einzelrollenhalterungen (21). - Befestigen Sie die Kabelrolle No.
  • Page 13 Schritt 8: Befestigen Sie die 4 Abdeckungen (23) an der oberen (24) und unteren (25) Halterung. Hierfür benötigen Sie 16 Schrauben M8x15mm (77) und 16 Unterlegscheiben 8mm (82). ACHTUNG! Stellen Sie sicher, dass alle Schrauben nach der Installation fest angezogen sind.

  • Page 14: Explosionszeichnung

    EXPLOSIONSZEICHNUNG...

  • Page 15: Teileliste

    TEILELISTE Beincurler Hauptrahmen Hinterer Rahmen Vordere Stütze Polsterhalterung 1 St. 1 St. 1 St. 1 St. 1 St. Obere Strebe Sitzstütze Vertikalstütze Sitzrahmen 1 St. Pressrahmen 1St. 1 St. 1 St. 1 St. Linker Handgriff Rechter Latzug- Untere Stange Butterflyarm 1 St. 2 St.
  • Page 16 TEILELISTE / FORTSETZUNG vorinstalliert vorinstalliert vorinstalliert Puffer Pufferkappe Endkappe Rollenbuchse Pufferkappe 1 St. 2 St. 1 St. 4 St. 2 St. vorinstalliert vorinstalliert vorinstalliert vorinstalliert Ovale Endkappe Einstellrad Handgriff Endkappe 38mm 40x80mm Stopfen 4 St. 1 St. 6 St. 1 St. 4 St.

  • Page 17: Technische Daten

    TECHNISCHE DATEN Cardiofitness GmbH & Co. KG, Importeur / Inverkehrbringer Friedrich-Ebert-Str. 75, 51429 Bergisch-Gladbach Artikel F-57251 KS100 Max. Benutzergewicht 120 kg (265 lb) Standard/Norm ISO20957-1, EN957-2 Herkunftsland Made in China GARANTIE Eingeschränkte Herstellergarantie Cardiofitness GmbH & Co. KG gewährt bei Verwendung im Haushalt auf alle Teile eine Garantie für die untenstehende Zeitspanne ab dem Kaufdatum, wie im Kaufbeleg angegeben, oder, bei Lieferung ab Lieferdatum.
  • Page 18 3. Schäden aufgrund von Arbeiten, die nicht von autorisierten Serviceunternehmen durchgeführt wurden, von Teilen, die keine Originalteile von Cardiofitness sind, oder von externen Einflüssen wie Veränderungen, Modifikationen, Missbrauch, Fehlgebrauch, Unfälle, ungeeignete Wartung oder höhere Gewalt. 4. Produkte, bei denen die Original-Seriennummern entfernt oder verändert wurden. 5.
  • Page 19 CONTENTS IMPORTANT SAFETY INSTRUCTIONS............20 ASSEMBLY INSTRUCTIONS................ 21 EXPLOSION DRAWING................31 PARTS LIST....................32 TECHNICAL SPECIFICATIONS..............34 ATTENTION! This device is intended for use in private homes only. Any other use leads to the loss of warranty and may cause serious hurts or damages. Any exercise program may endanger your health.

  • Page 20: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS Dear customer, be sure to read the entire manual before you assemble or operate your machine. This manual contains important information regarding your safety. Note the following safety precautions: 1. Keep children and pets away from the machine at all times. DO NOT leave children unattended in the same room with the machine.

  • Page 21: Assembly Instructions

    ASSEMBLY INSTRUCTIONS Before assembling - Make sure that you will have enough space around the item - Check if all needed parts are available. Maybe some parts are already pre-assembled. Assemble this device with at least 2 persons! Step 1: 1.
  • Page 22 Step 2: 1. Slide 11 weight plates (36) down the weight guide tubes (17). 2. Slide the selector shaft bushing (40) down the selector shaft (18) and fix at first hole with selector shaft pin (38). 3. Insert the selector shaft (18) into hole of the weight plates (36). 4.
  • Page 23 Step 3: 1. Attach the top cover support (24) to the weight guide tubes (17) using 2 M8X15mm hex bolts (77). 2. Attach the support frame (10) to base frame (1) using 2 M10X105mm hex bolts (67), 4 washers 10mm (80) and 2 M10 nylon nuts (86). 3.
  • Page 24 Step 4: 1. Attach the seat support frame (7) to support frame (10) using 2 M10X60mm hex bolts (72), 4 washers 10mm (80) and 2 M10 nylon nuts (86). 2. Attach the front support frame (4) to seat support frame (7) using 1 M10X60mm hex bolt (72), 2 washers 10mm (80) and 1 M10 nylon nut (86).
  • Page 25 Step 5: NOTE: The oil bushings (small/41) and (big/42) have been pre-assembled into upper cross beam (9) and right & left butterfly arms (11/12). 1. Attach the press bar (8) to upper cross beam (9) using 1 M12X155mm hex bolt (66), 2 washers 12mm (79) and 1 M12 nylon nut (85).
  • Page 26 Step 6: 1. Insert 2 foam tubes (16) into the leg extension frame (3) and the front support frame (4). 2. Slide 4 leg foam rollers (29) onto the foam tubes (16). 3. Attach the backrest cushion (27) to the support frame (10) using 2 M8X55mm hex bolts (75) and 2 washers 8mm (82).
  • Page 27 Step 7:...
  • Page 28 1. Upper cable (43) installation: - Guide upper cable (43) through upper cross beam (9) in groove of pulley (50). - Install pulleys no.1+no.2+no.4 (50) to upper cross beam (9) using each 1 M10X45mm hex bolt (73), 2 washers 10mm (80) and 1 M10 nylon nut (86). - Install pulley no.3 (50) to U-pulley (19) using 1 M10X45mm hex bolt (73), 2 washers 10mm (80) and 1 M10 nylon nut (86).
  • Page 29 2. Butterfly cable (44) installation: - Attach both ends of the butterfly cable (44) to the right & left butterfly arms (11&12) using 2 plastic covers (63). - Install pulley no. 14&16 (50) to 2 single pulley blocks (21) using 2 M10X45 bolts (73), 4 washers 10mm (80) and 2 M10 nylon nuts (86).
  • Page 30 Step 8: Attach 4 weight stack covers (23) to the top (24) and bottom (25) cover support using 16 M8X15mm hex bolts (77) and 16 washers 8mm (82). ATTENTION! Make sure all screws are all firmly tightened after all parts have been installed.

  • Page 31: Explosion Drawing

    EXPLOSION DRAWING...

  • Page 32: Parts List

    PARTS LIST...
  • Page 33 PARTS LIST / CONTINUED...

  • Page 34: Technical Specifications

    TECHNICAL SPECIFICATIONS Cardiofitness GmbH & Co. KG, Importer / Distributor Friedrich-Ebert-Str. 75, 51429 Bergisch-Gladbach Item F-57251 KS100 Max. user weight 120 kg (265 lb) Standard/Norm ISO20957-1, EN957-2 Country of origin Made in China...
  • Page 35 NOTES...
  • Page 36 Cardiofitness GmbH & Co. KG Friedrich-Ebert-Str. 75 51429 Bergisch-Gladbach info@cardiofitness.de F-57251 KS100 DE_GB 08/2020 V1.0...
